低圧ヒューズスーパーカット BNN

フリーワードから探す

各種ダウンロード

※ 資料ダウンロードにはFeLibraryのログインが必要な場合がございます。 こちら からログインしてください。

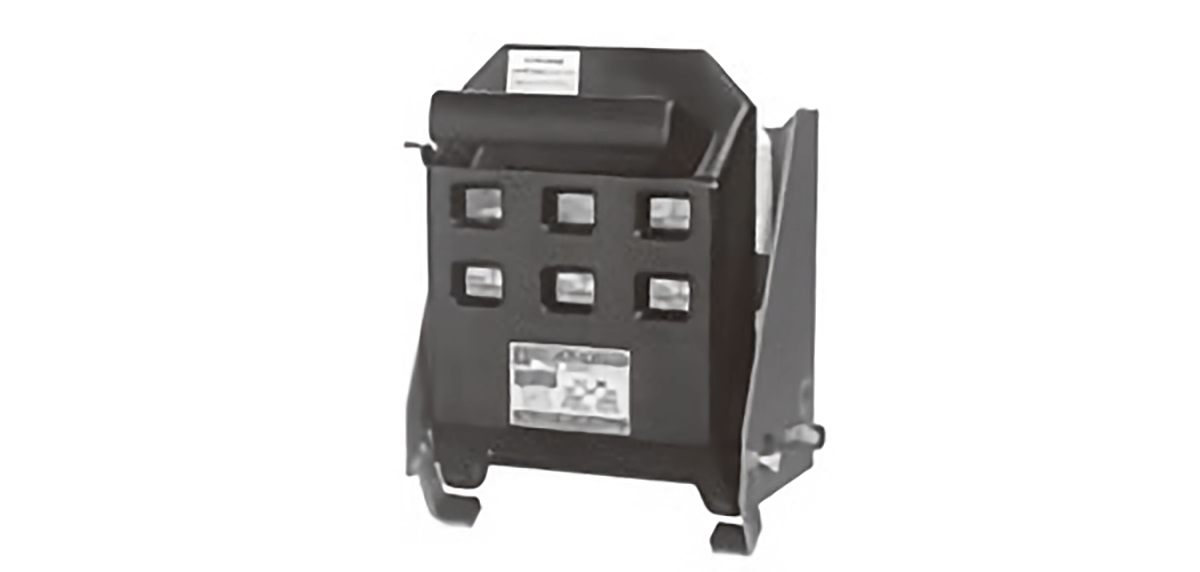

スーパーカット BNN

安全性の高いヒューズスイッチ、負荷の開閉が可能です。

安全性の高いヒューズスイッチ

  • ・FNH形ヒューズの内蔵により低圧幹線の自動遮断器、特に短絡電流、負荷電流の大きな回路に最適。
  • ・200Aまでのスーパーカットは200Vまでの回路の負荷開閉が可能。
  • ・電気的インタロック用接点の付属が可能。
  • ・ヒューズ交換時は電源から切り離される安全設計。

スーパーカット BNN 100A~400A

※ ご注文に際しては、形式と定格電流をご指定ください。

定格 電圧(V) AC500、DC500
遮断電流(kA) AC100、DC50*AC200も製作可能
適用ヒューズ定格電流(A) 100 150 200 250 300 400
スーパーカット
の形式
埋込形 三相3線 BNN2E-010-31 BNN2E-015-31 BNN2E-020-31 BNN4E-025-31 BNN4E-030-31 BNN4E-040-31
単相3線 BNN2E-010-21 BNN2E-015-21 BNN2E-020-21 BNN4E-025-21 BNN4E-030-21 BNN4E-040-21
表面形 三相3線 BNN2F-010-31 BNN2F-015-31 BNN2F-020-31 BNN4F-025-31 BNN4F-030-31 BNN4F-040-31
単相3線 BNN2F-010-21 BNN2F-015-21 BNN2F-020-21 BNN4F-025-21 BNN4F-030-21 BNN4F-040-21
適用ヒューズリンク形式 FNH-1-100 FNH-1-150 FNH-1-200 FNH-2-250 FNH-2-300 FNH-2-400
接続導体 接続可能導体板厚×幅
(mm)
3×25 4×30
最大適用ケーブル断面積
(mm2)
100 250
質量
(ヒューズ付)(Kg)
BNN2F-□-21…4.5
BNN2E-□-21…4.0
BNN2F-□-31…5.0
BNN2E-□-31…4.5
BNN4F-□-21…6.5
BNN4E-□-21…6.0
BNN4F-□-31…7.0
BNN4E-□-31…6.5

開閉寿命:1000回(機械的)

スーパーカット BNN 500A~1000A

※ ご注文に際しては、形式と定格電流をご指定ください。

定格 電圧(V) AC500、DC500
遮断電流(kA) AC100、DC50*AC200も製作可能
適用ヒューズ定格電流(A) 500 600 700 800 1000
スーパーカットの形式 埋込形 三相3線 BNN6E-050-31 BNN6E-060-31 BNN0E-070-31 BNN0E-080-31 BNN0E-100-31
単相3線 BNN6E-050-21 BNN6E-060-21 BNN0E-070-21 BNN0E-080-21 BNN0E-100-21
表面形 三相3線 BNN6F-050-31 BNN6F-060-31 BNN0F-070-31 BNN0F-080-31 BNN0F-100-31
単相3線 BNN6F-050-21 BNN6F-060-21 BNN0F-070-21 BNN0F-080-21 BNN0F-100-21
適用ヒューズリンク形式 FNH-3-500 FNH-3-600 FNH-4-700 FNH-4-800 FNH-4-1000
接続導体 接続可能導体板厚×幅
(mm)
5×40 8×60
最大適用ケーブル断面積
(mm2)
2×250 600
質量
(ヒューズ付)(Kg)
BNN6F-□-21…8.5
BNN6E-□-21…7.5
BNN6F-□-31…9.0
BNN6E-□-21…8.5
BNN0F-□-21…40
BNN0E-□-21…38
BNN0F-□-31…42
BNN0E-□-31…40

開閉寿命:1000回(機械的)

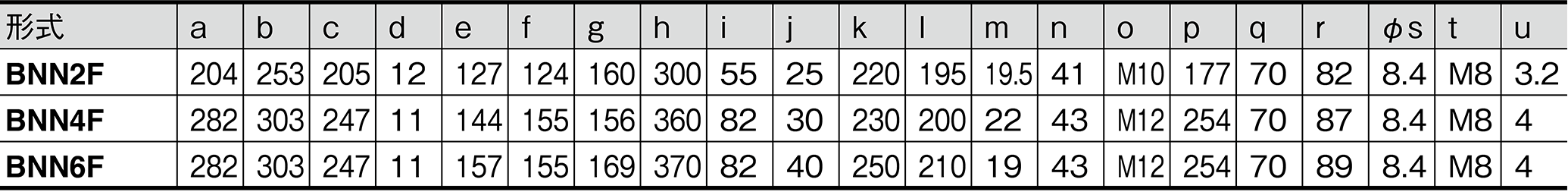

スーパーカット BNN-□F

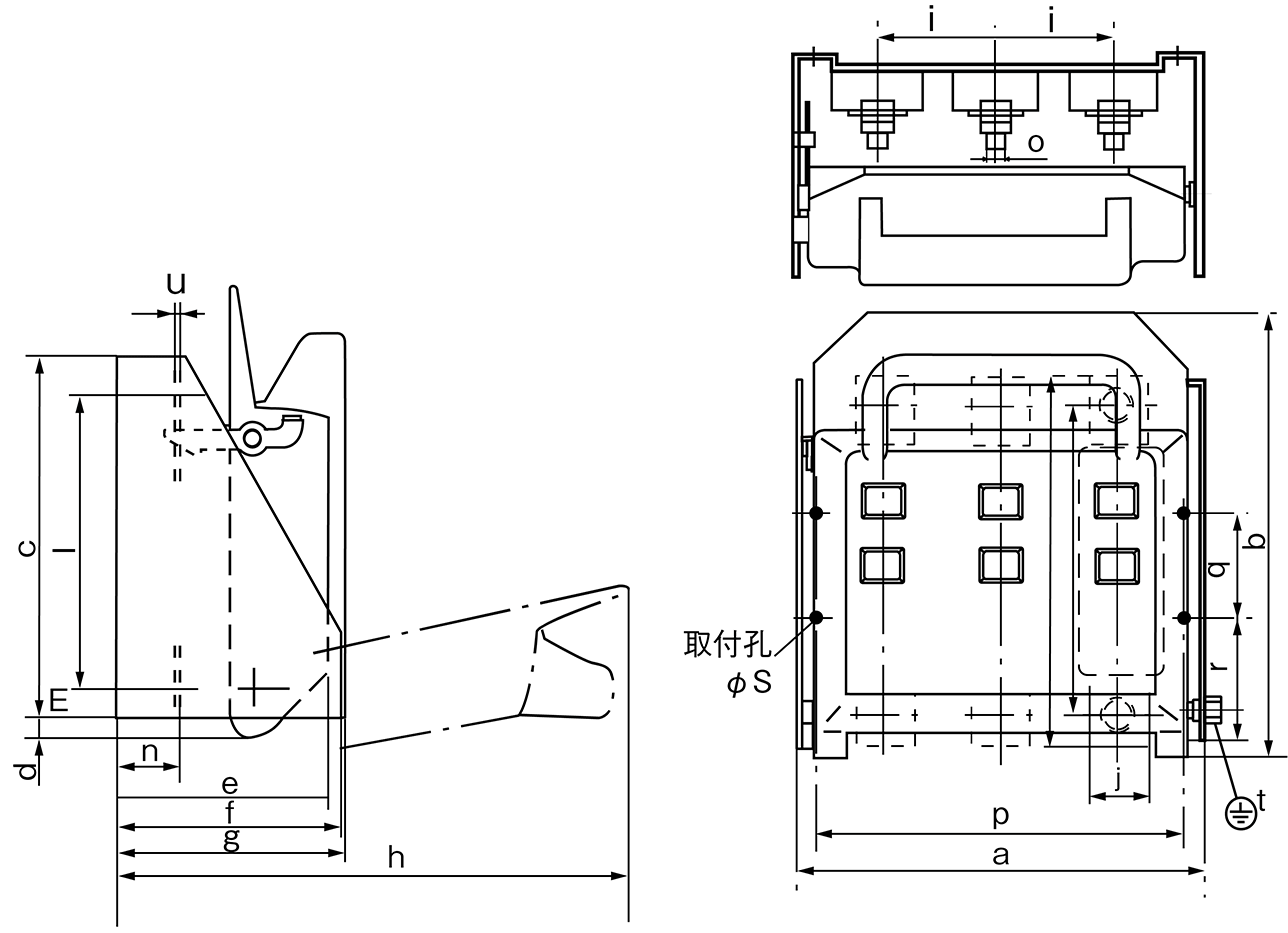

100-600A

700-1000A

形式比較

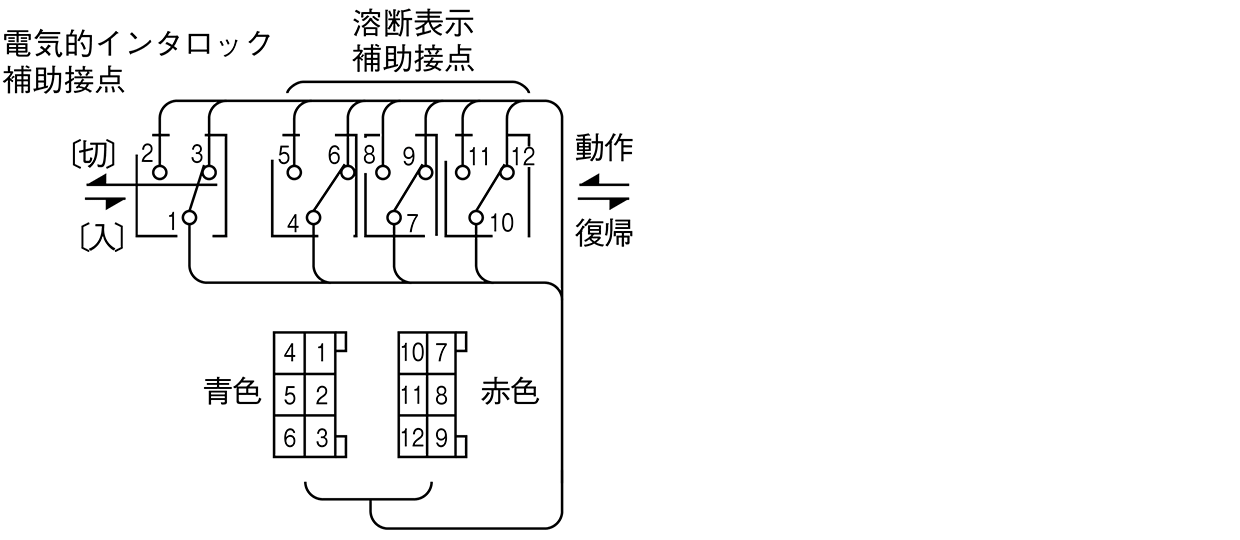

接続図

※ 単相3線式の場合は7,8,9、またはインタロック無しの場合は1,2,3の配線はありません。

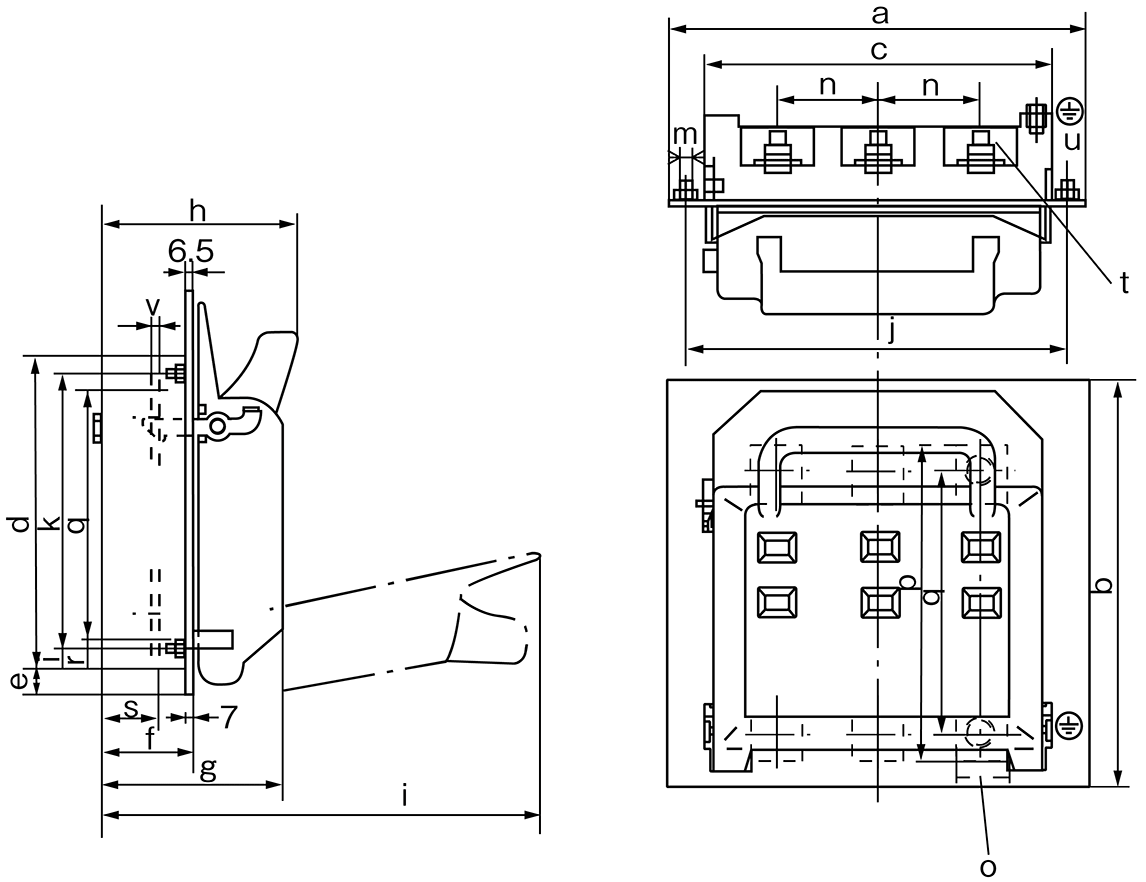

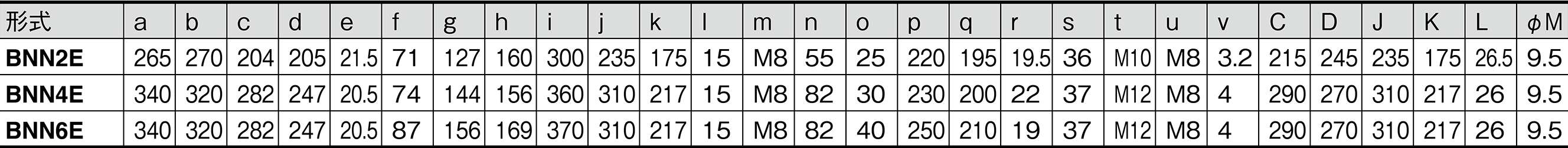

スーパーカット BNN-□E

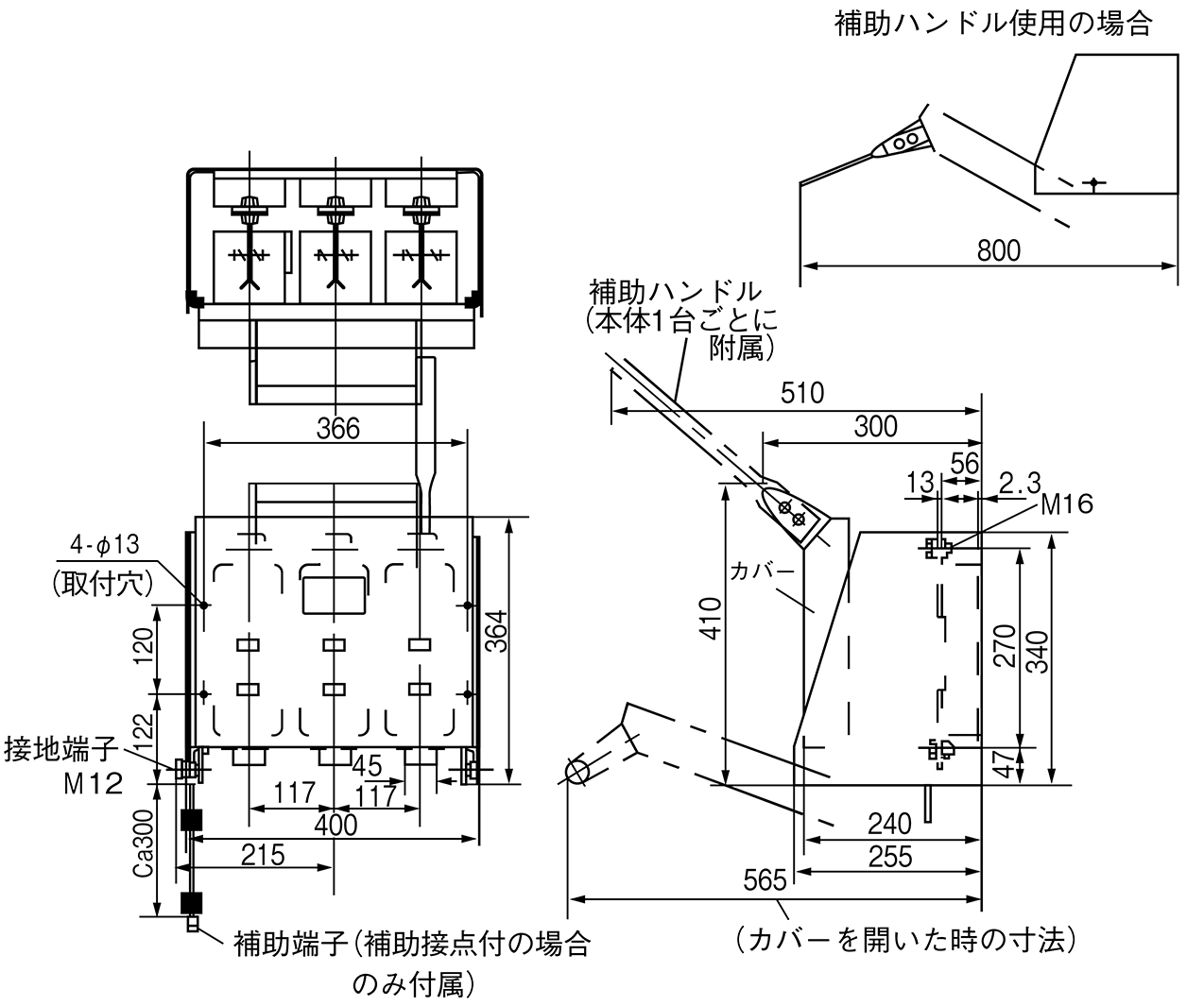

100-600A

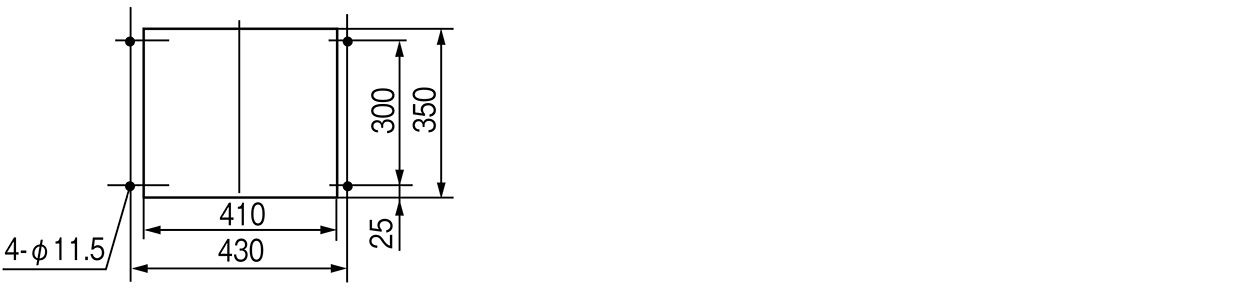

取付穴加工図

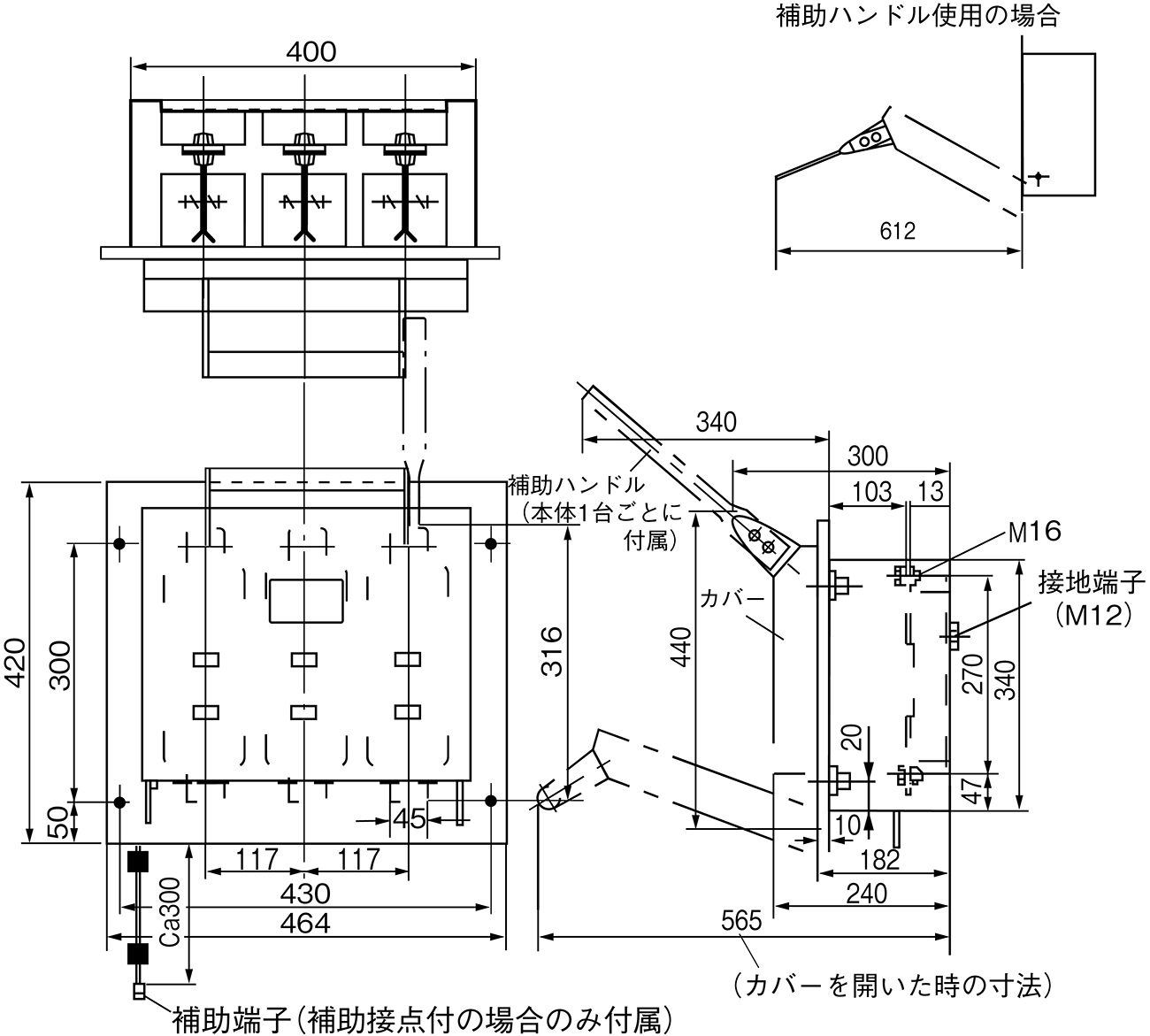

700-1000A

取付穴加工図

形式比較

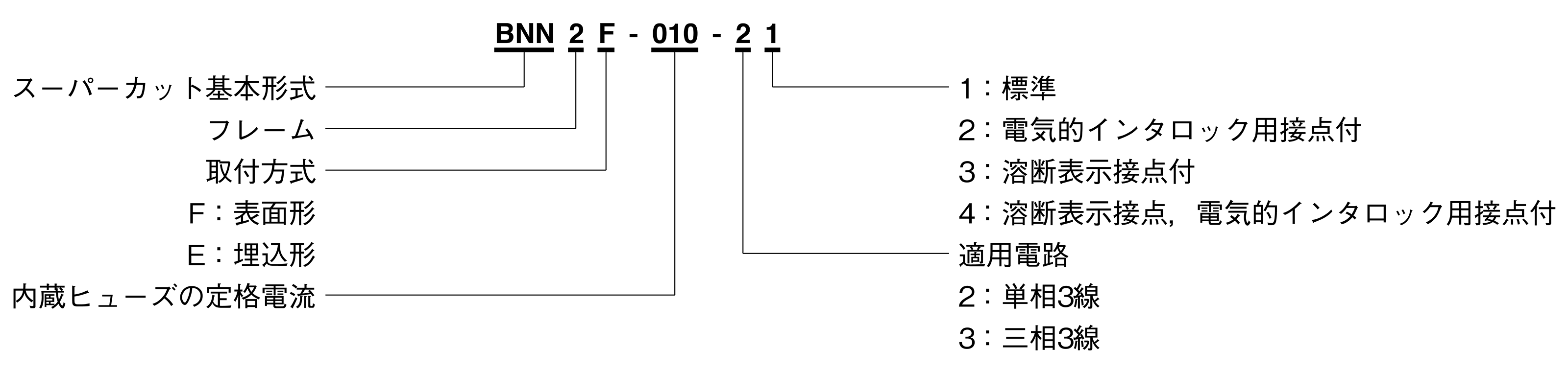

形式説明
