G形ハイカット BPM

中・高層アパートにおける引込開閉器ならびに主開閉器、ナイフスイッチ+筒形ヒューズに代わる電源開閉器として開発されました。

旧公団住宅用開発製品

  • ・小さな取付け寸法。
  • ・露出しない充電部。
  • ・表示窓付。
  • ・ヒューズの取りかえが安全。
  • ・封印孔、ロック付。
  • ・定格電流の1.5倍までの電流の開閉が可能。

G形ハイカット BPM

定格 電圧(V) AC250
遮断電流(kA) 35
フレーム電流(A) 60 100 150 200 300
内蔵ヒューズ定格電流(A) 60 75 100 125 150 200 250 300

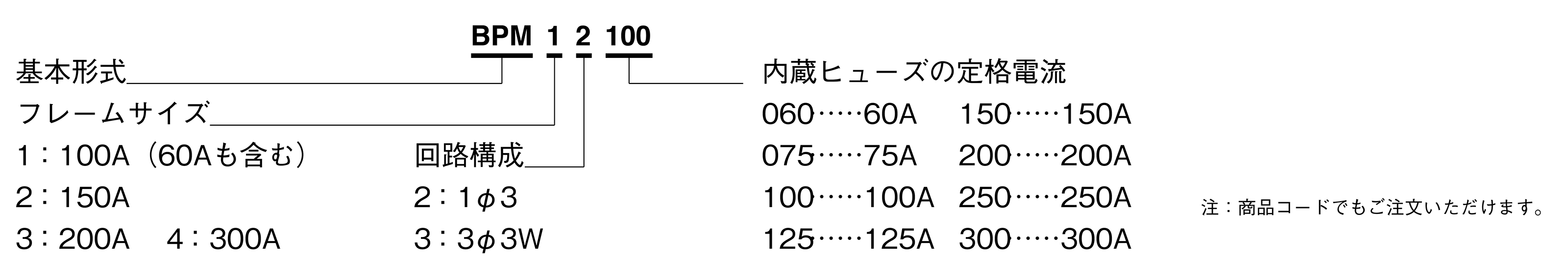

三相3線用 形式 BPM13060 BPM13075 BPM13100 BPM23125 BPM23150 BPM33200 BPM43250 BPM43300
質量(kg) 1.9 1.9 1.9 3.3 3.3 6.9 7.2 7.2
単相3線用 形式 BPM12060 BPM12075 BPM12100 BPM22125 BPM22150 BPM32200 BPM42250 BPM42300
質量(kg) 1.7 1.7 1.7 3.0 3.0 6.5 6.7 6.7
内蔵ヒューズ
リンク※
形式 BPB060-1A BPB075-1A BPB100-1A BPB125-1A BPB150-1A BPB200-1A BPB250-1A BPB300-1A
接続導体 電線(mm2) 38
(最大60)
100
(最大100)
100
(最大200)
200
(最大200)
導帯(mm2) 38
板幅22以下
板厚1.8以上
100
板幅29以下
板厚3.5以上
100
板幅44以下
板厚2.3以上
200
板幅44以下
板厚4.5以上

(注1) ※ヒューズスペアの場合本形式をご指定ください。
(注2) 内部固定接触子の充電部をカバーすることもできます。
