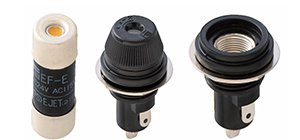

表示形ヒューズ EF-E

すぐれた耐振性をもつ溶断表示付ヒューズです。
可溶線の溶断が表面から識別できます。

すぐれた耐振性の溶断表示付ヒューズ

  • ・振動、衝撃などに特に考慮して設計されています。
  • ・溶断表示付で可溶線の溶断が表面から容易に識別できます。

表示形ヒューズ EF-E

ヒューズリンク ヒューズホルダ 定格 性能
電流(A) 電圧(V) 遮断電流(kA) 許容I2t (A2s)
(0.01s以下)
全遮断I2t (A2s)

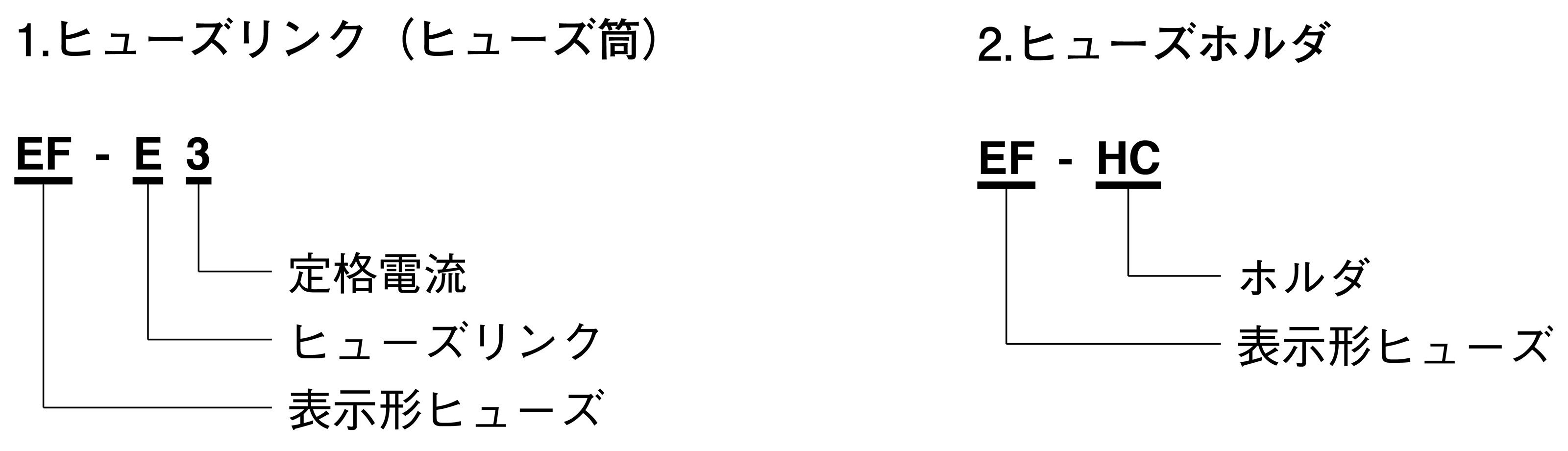

形式 形式
EF-E1 (黄)* EF-HC 1 AC115
DC24
2.5 7
EF-E2 (青)* 2 27
EF-E3 (桃)* 3 60
EF-E5 (褐)* 5 123
EF-E10(赤)* 10 540

(注1) ※は表示板の色を示します。
(注2) 配線作業を行なうときは、ヒューズリングを必ず取外してください。

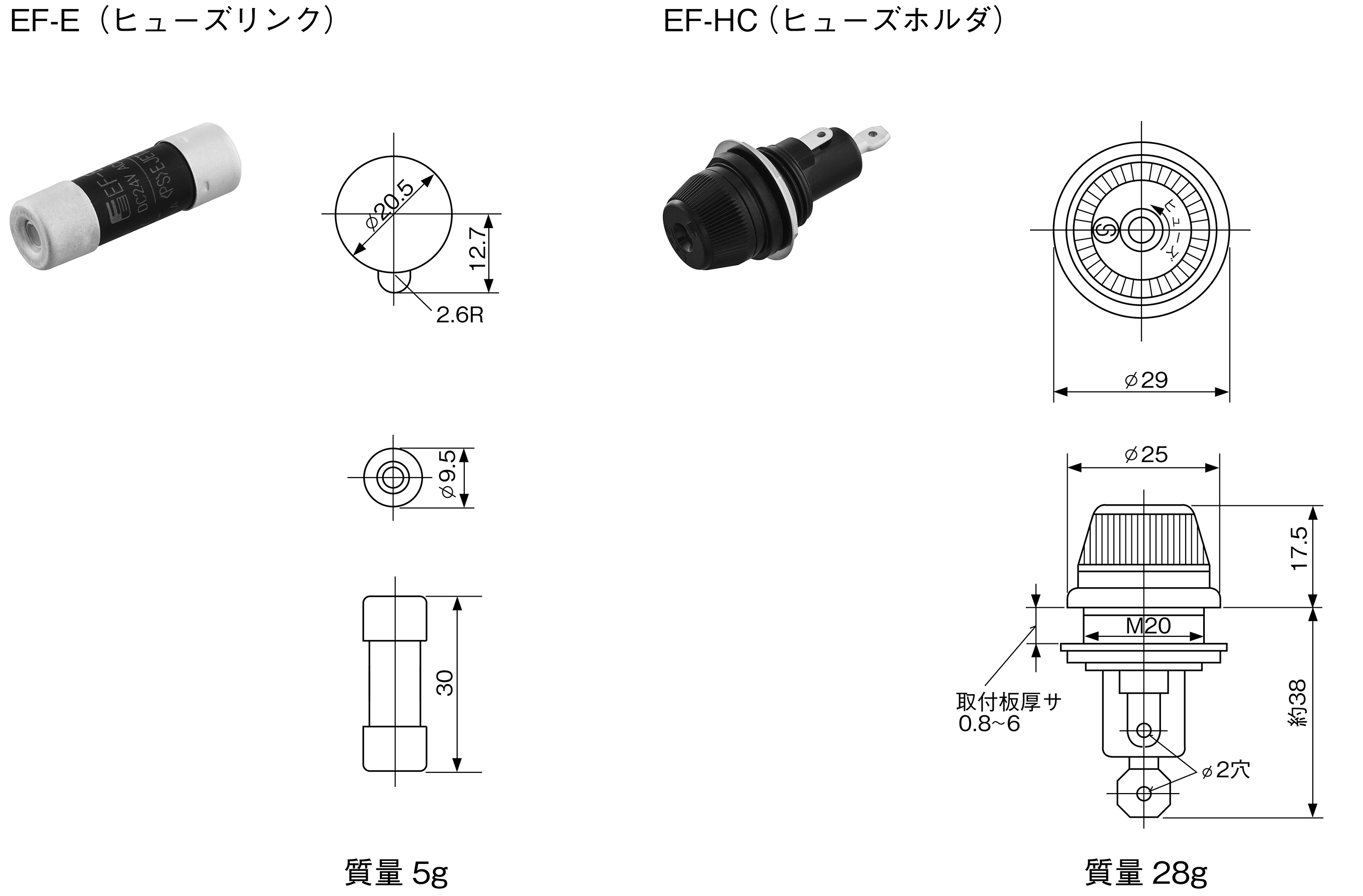

表示形ヒューズ EF-E

表示形ヒューズ EF-E
