低圧ヒューズリンク・リミッタヒューズ TMF

フリーワードから探す

各種ダウンロード

※ 資料ダウンロードにはFeLibraryのログインが必要な場合がございます。 こちら からログインしてください。

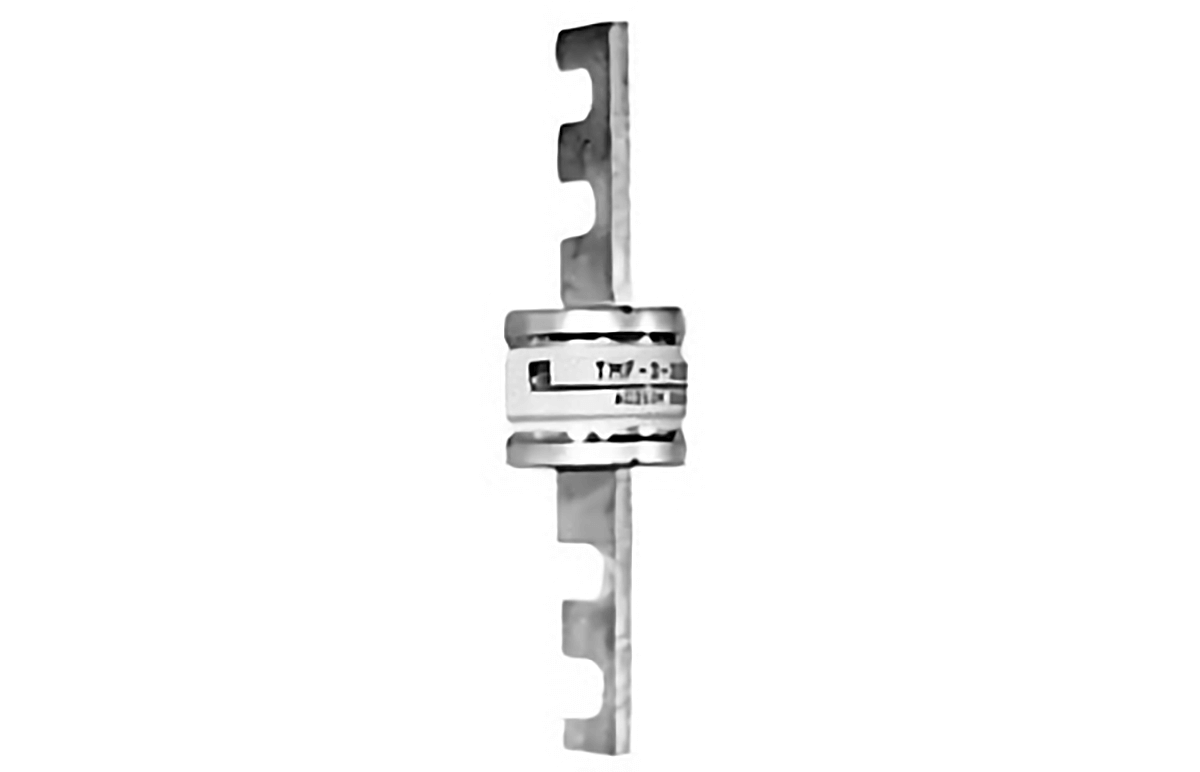

リンク・リミッタヒューズ TMF

地中配電用に最適で保護協調を考慮したヒューズです。

地中配電用に最適。

  • ・TMFヒューズ相互、バックアップヒューズやその他の機器との保護協調を考慮した特性。
  • ・独特の端子形状を採用し、取付けや取外しが簡単。
  • ・溶断表示装置付のため、可溶体の溶断を外部から容易に識別可能。

リンク・リミッタヒューズ TMF

形式 定格 性能 備考
電流〔A〕 電圧〔V〕 遮断電流〔kA〕 許容I2t〔A2s〕
(0.01s以下)
全遮断I2t〔A2s〕 適用
TMF-3-50 50 AC250 25 0.79×103 11.7×103 東京電力殿仕様
TMF-3-100 100 2.23×103 47×103
TMF-3-200 200 7.31×103 150×103
TMF-3-300 300 85.5×103 280×103
TMF-3-50H 50 AC250 25 0.79×103 11.7×103 一般用
TMF-3-100H 100 2.23×103 47×103
TMF-3-200H 200 7.31×103 150×103
TMF-3-300H 300 85.5×103 280×103
TMF-4-600 600 AC500 100 1071×103 6000×103

リンク・リミッタヒューズ TMF

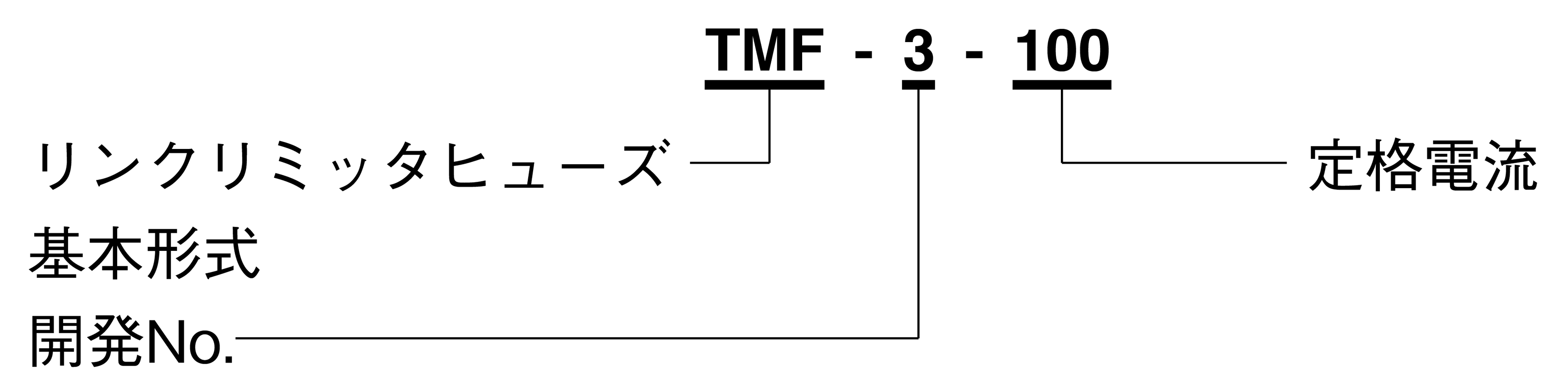

形式説明
