ミニチュアサーキットブレーカQOU シリーズ
フリーワードから探す
Schneider Electricグローバルサイト（英語）からも各種資料のダウンロードが可能です。
データのダウンロードについては、Schneider Electric社のルールに基づきます。

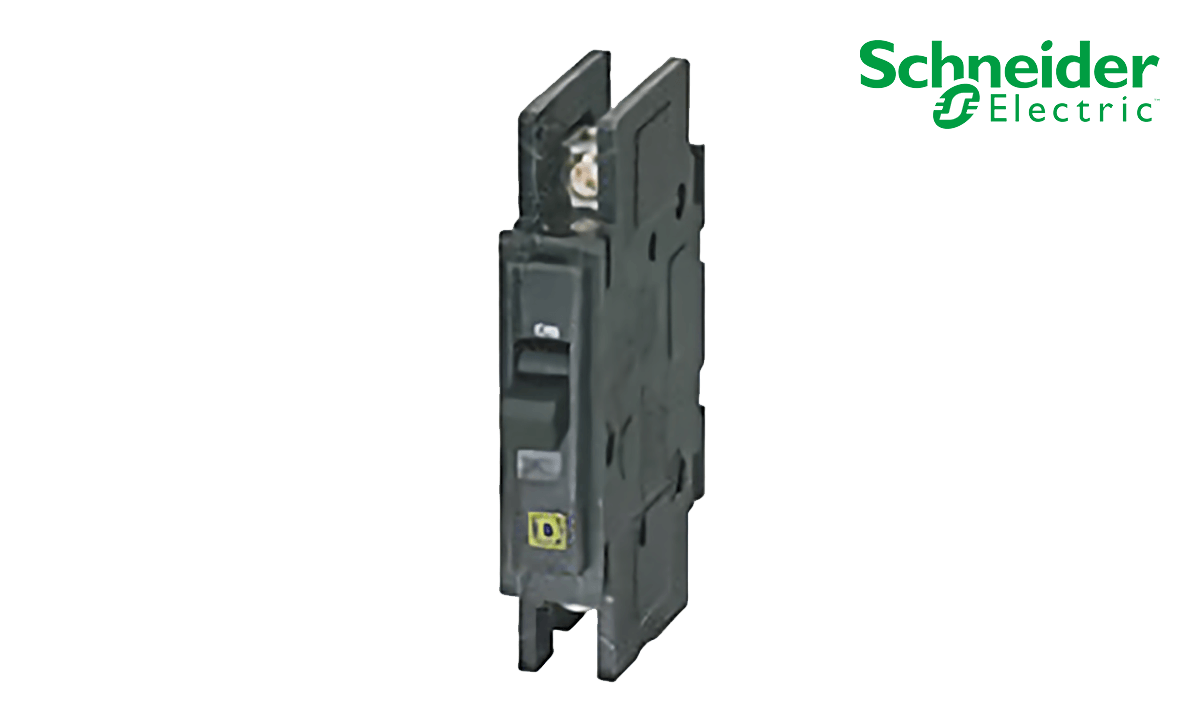

QOUシリーズ
UL489登録品の小形ブレーカで、10Aから125Aまでラインアップしています。
北米で長い実績のUL489認定小形ブレーカ
1極品(19mm)～3極品(57mm)で125Aまでラインアップ。
UL489対応の最小クラスの小形ブレーカです。
- ・UL489適用で125Aまで対応の最小クラスのブレーカ。
- ・モジュール式の超小形高性能ブレーカ。

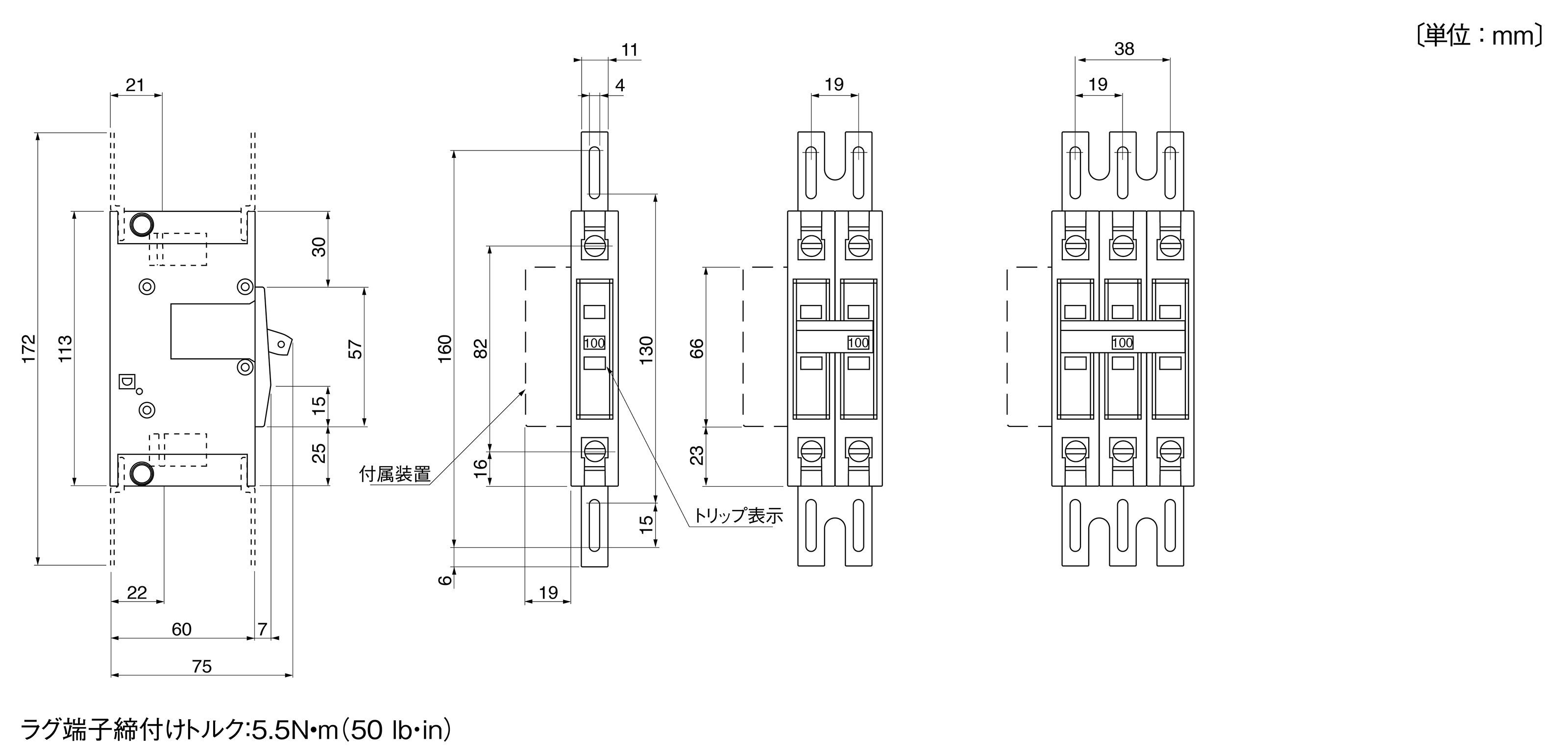

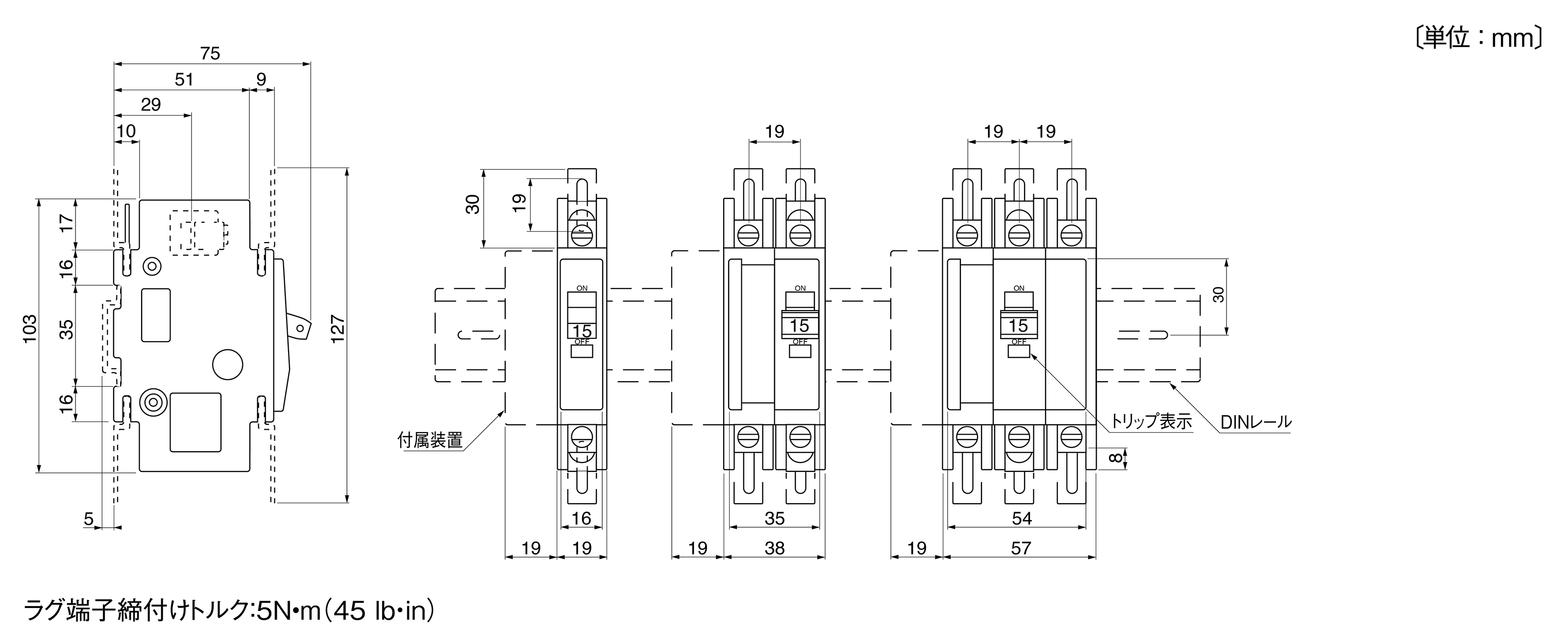

しかもマルチスタンダード。 - ・標準でDINレール、表面形、埋込方形の3種類の取付が可能。
- ・10～60Aまでのラグ端子は現場で方向転換でき、埋め込み形で取付ける際に後方より配線可能。
- ・10～60Aまで丸形圧着端子対応品も用意。

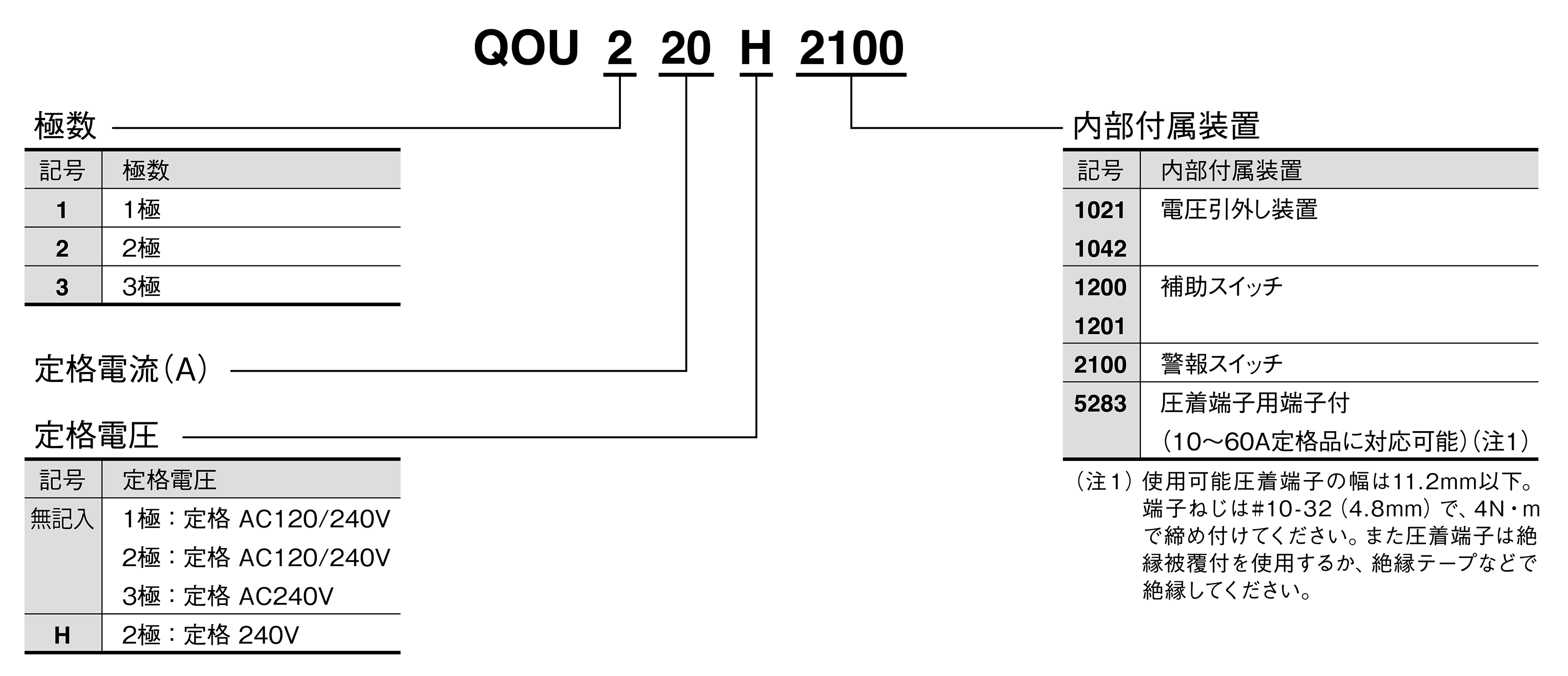

ミニチュアサーキットブレーカ QOUシリーズ 定格・機種
| 定格電流 | 1極 | 2極 | 3極 | |
|---|---|---|---|---|
| AC120/240V | AC120/240V | AC240V | AC240V | |
| 形式 | 形式 | 形式 | 形式 | |
| 10 | QOU110 | QOU210 | - | QOU310 |
| 15 | QOU115 | QOU215 | QOU215H | QOU315 |
| 20 | QOU120 | QOU220 | QOU220H | QOU320 |
| 25 | QOU125 | QOU225 | - | QOU325 |
| 30 | QOU130 | QOU230 | - | QOU330 |
| 35 | QOU135 | QOU235 | - | QOU335 |
| 40 | QOU140 | QOU240 | - | QOU340 |
| 45 | - | QOU245 | - | QOU345 |
| 50 | QOU150 | QOU250 | - | QOU350 |
| 60 | QOU160 | QOU260 | - | QOU360 |
| 70 | QOU170 | QOU270 | - | QOU370 |
| 80 | QOU180 | QOU280 | - | QOU380 |
| 90 | - | QOU290 | - | QOU390 |
| 100 | QOU1100 | QOU2100 | - | QOU3100 |
| 125 | - | QOU2125 | - | - |
AC120/240V:AC120/240V 単相3線式または AC208V(スター結線)/120V三相4線式
AC240V:AC240VΔ(デルタ結線)またはAC240V 単相2線式
ミニチュアサーキットブレーカ QOU 定格遮断容量
| タイプ | 極数 | AC120/240V | AC240V | DC48V |
|---|---|---|---|---|
| QOU | 1極 | 10kA | - | 5kA |
| 2極 | 10kA | - | 5kA | |
| 3極 | - | 10kA | 5kA | |
| QOU-H | 2極 | - | 5kA | - |
10-70A(1P、2P)、10-60A(3P)
80-100A(1P)、80-125A(2P)、70-100A(3P)
QOUシリーズ(UL489、CSA C22.2 No.5.1)
