FACTORY AUTOMATION ファクトリーオートメーション

電磁開閉器SBシリーズ

フリーワードから探す

360A以下の直流回路、直流モ-タの制御に最適な直流電磁接触器。
主接点はダイナミックブレ-キ用b接点を備えた2a1b接点品も準備しております。
また5N形以上は、IC搭載のス-パ-マグネットを標準装備し、高運転信頼性を実現いたしました。

  • ・小型・軽量。
  • ・DC550V 360A以下の直流抵抗負荷、DC220V 55kW以下の直流 モータ負荷の開閉制御に適用。
  • ・瞬停や電圧降下時に主回路も開放しない機械ラッチ形もシリーズ化。
  • ・UL、CSA規格認定取得品も準備。
特長を詳しく見る

優れた遮断性能と小形軽量化

SB-N2形は、DC660V 40A(DC-1級)まで適用を拡大しました。
SBシリーズは、接点部に永久磁石を有効に利用した磁気吹消し方式の最適構造の追求により、優れた遮断性能を持つ小形・高性能な直流電磁接触器です。
DC550V 360A以下の直流抵抗負荷、DC220V 55kW以下の直流モータ負荷の開閉制御に適用できます。

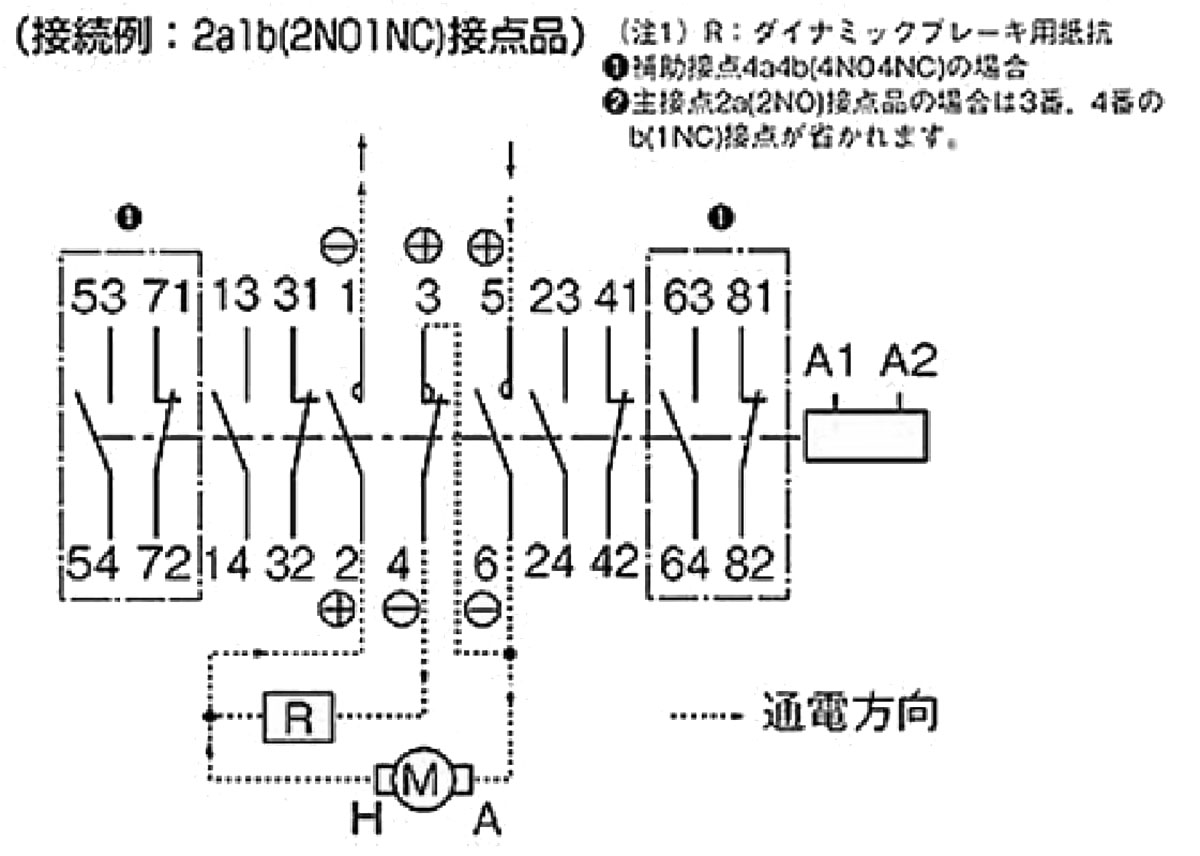

直流モータのダイナミックブレーキにも対応

直流モータのダイナミックブレーキにも対応

主接点には、2a接点品の他、ダイナミックブレーキ用b接点を備えた2a1b接点品もシリーズ化しました。

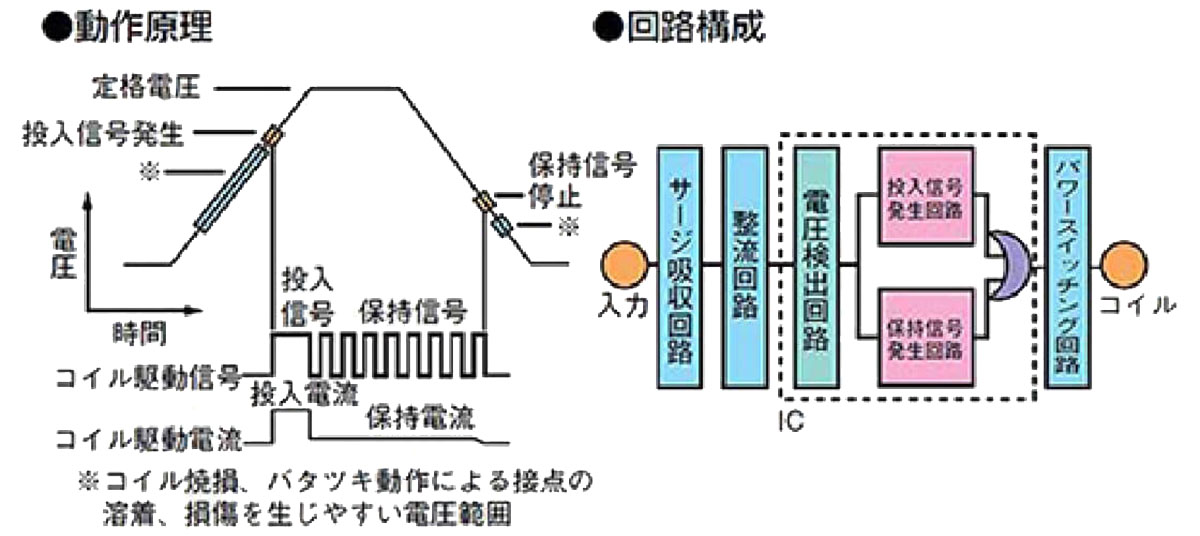

高信頼性のスーパーマグネットを装備

高信頼性のスーパーマグネットを装備

SB-5N形以上の機種はIC搭載のスーパーマグネットを標準装備し、高運転信頼性を実現しました。(SB-N2形は/SE形で対応)

北米向の対応

北米のUL、CS規格にも認定取得品で対応しています。(SB-5N/UL~SB-11N/UL形)
※SB-N2形は標準品で認証取得

高信頼性のスーパーマグネットを装備

主接点に+、-の極性がなく、通電方向が逆になる用途に適用可能です。
形式:SB-N2Z514、SB-N2/SEZ514

※ サーマルリレーをお探しの方はサーマルリレー選定表からご確認ください。

定格通電電流値
(JEM/DC220V)
35A 85A 120A 200A 290A
モータ容量
(DC-2、4 JEM)(kW)
DC220V 5.5 15 22 37 55
DC440V 7.5 22 30 45 75
フレーム N2 5N 6N 10N 11N
補助接点構成 2NO2NC 2NO2NC 2NO2NC 2NO2NC 2NO2NC
交流操作形
電磁接触器
主接点
2A
SB-N2 2A - - - -
主接点
2A1B
SB-N2 2A1B - - - -
主接点
2B
SB-N2B 2B - - - -
主接点
1A2B
SB-N2B 1A2B - - - -
直流操作形
電磁接触器
主接点
2A
SB-N2/G 2A - - - -
主接点
2A1B
SB-N2/G 2A1B - - - -
スーパーマグネット形
電磁接触器
主接点
2A
SB-N2/SE 2A SB-5N SB-6N SB-10N SB-11N
主接点
2A1B
SB-N2/SE 2A1B SB-5NB SB-6NB SB-10NB SB-11NB
主接点
2B
SB-N2B/SE 2B - - - -
主接点
1A2B
SB-N2B/SE 1A2B - - - -

ご希望の形式をお選びください。
形式をクリックすると製品詳細ページをご覧いただけます。
