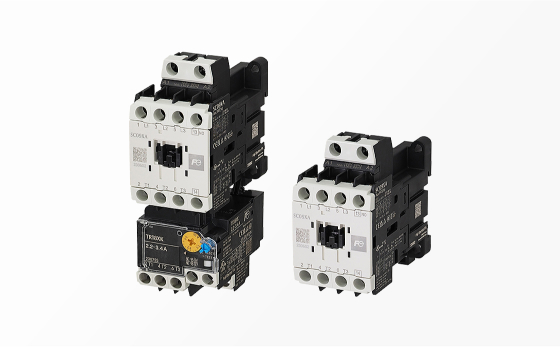

電磁開閉器SC-NEXTシリーズ
ベストセラー「新SC・NEO SCシリーズ」の後継シリーズ。
最新IEC・JISを含む国際規格に対応したグローバルスタンダード製品。
- ・三相かごモータ容量（AC-3、380-440V）で9~65A品をラインアップ。
- ・形式の効率化（形式数削減・電流値表記）で選定・手配が容易
- ・「新SC・NEO SCシリーズ」よりも更なる「小型化」「省電力化」を実現。直流操作形に低消費電力タイプがラインアップ。
- ・環境負荷低減の製品仕様（省電力化、再利用可能材の積極利用、消耗部品の交換可能など）
- ・補助接点バリエーション拡充による選定の最適化を実現。
- ・電気的耐久性200万回※1
- ・端子カバーを標準装備。
- 1 SC18X形は150万回、SC65X形は130万回になります

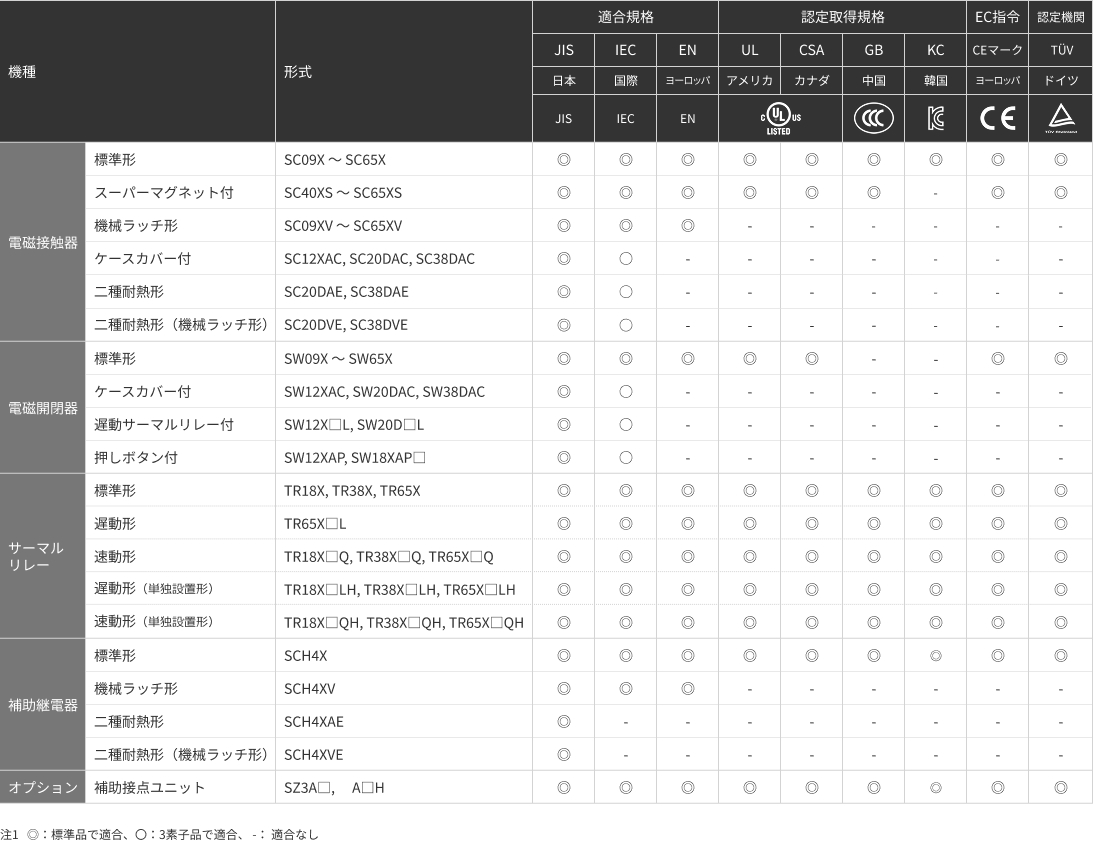

取得規格
現行品「新SCシリーズ」「NEO SCシリーズ」と同様で各国の主要規格を取得いたします。
高度化するものつくりと、省スペース化を求められる装置のために
より高性能な制御盤をかなえます。

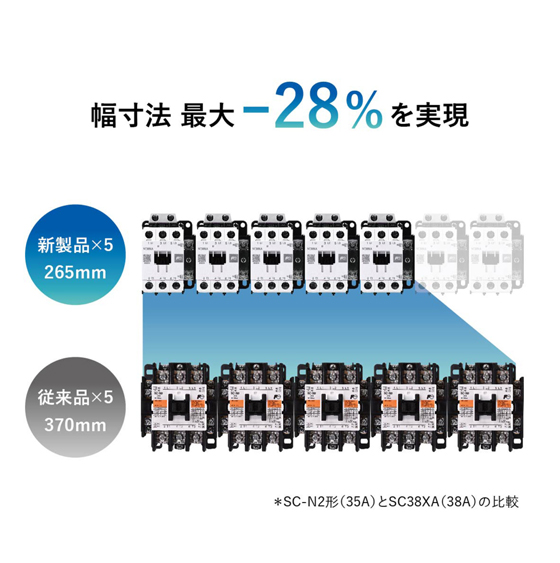

制御盤設計において一番の課題は制御盤の大きさを変えずに機器を追加するという点。そうしたニーズにお応えするため、SC-NEXTでは選定次第で最大28%のサイズダウンを実現。制御盤の省スペース化、高性能化に貢献します。

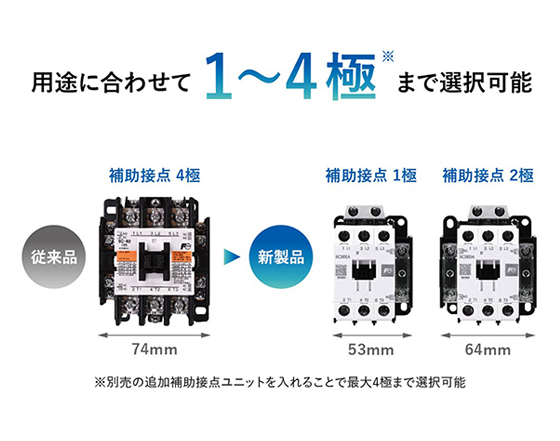

補助接点構成は、「使いたい分だけ」選べます。
実は、当社の電磁開閉器をお使いの方の約半数が、１極のみ使用しているという事実がわかりました。そこで、お客様の使用用途に合わせた補助接点のバリエーションをご用意。互換性を考え、現行品と同じ接点数を選定するのももちろん可能ですが、必要な接点数に絞ればさらなるスリム化が図れます。

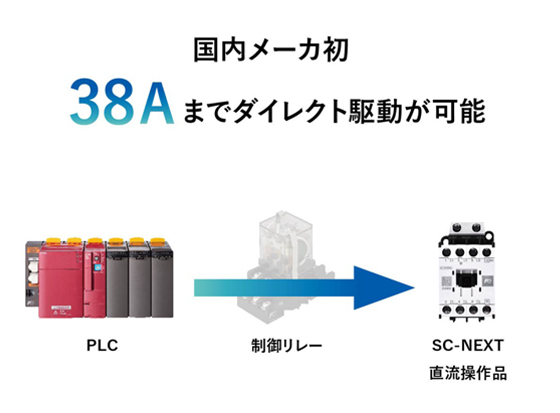

PLCダイレクト駆動が可能に。さらなる小形化に貢献します。
SC-NEXTは国内メーカでは初めて、38AまでPLCからのダイレクト駆動※が可能になりました。これまで必要だったリレーやICコイル駆動ユニットが不要となり、制御盤の省スペース化が実現します。
※直流操作品のみダイレクト駆動が可能な低消費電力タイプをご用意しております。
現場の作業を、より安全に、よりスマートにするために。
製品を扱う皆様の安全をまもる、標準装備です。

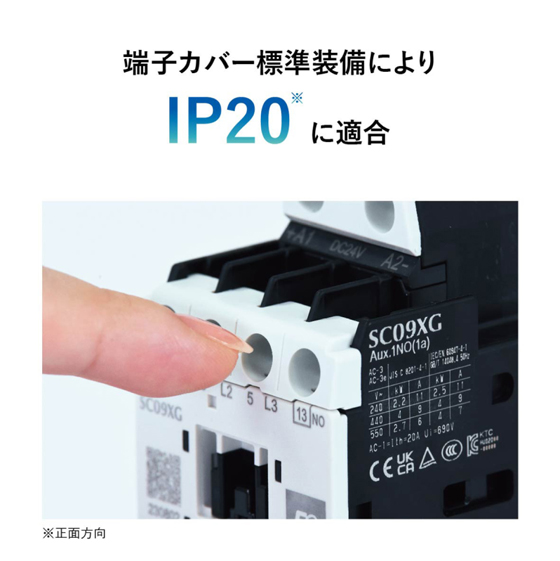

端子カバーが標準装備され、IP20フィンガープロテクションを確保しました。メンテナンス、点検時の安全性が向上します。

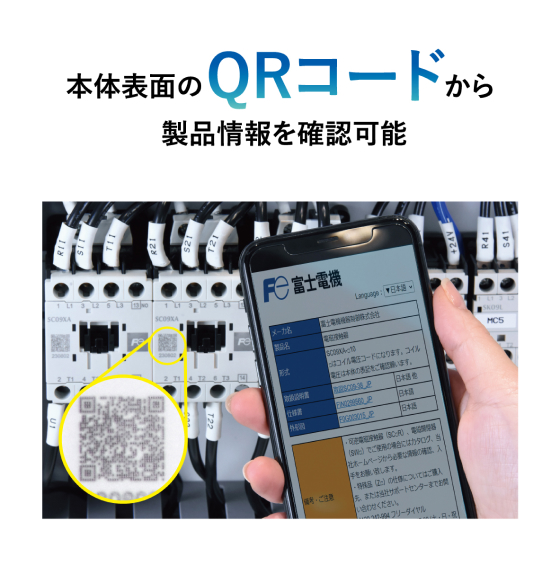

確認したい資料は、その場で手に入ります。
仕様書や外形図、取扱説明書など製品に関する資料を確認できるQRコードを製品正面に搭載しました。わからないこともQRコードを読み取ることで、その場ですぐに解決できます。
※サーマルリレーをお探しの方はサーマルリレー 組み合わせ表からご確認ください。
今後発売予定
| 定格通電電流値（JIS） AC-3 200-240V |
補助継電器 | 11A | 13A | 18A | 20A | 26A | 32A | 35A | 40A | 50A | 65A | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| モータ容量 AC-3(V) |
200-240V | 2.2 | 2.7 | 3.7 | 4 | 5.5 | 6.5 | 7.5 | 7.5 | 11 | 15 | ||||
| 380-440V | 4 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 | 30 | |||||
| フレーム | SC09X | SC12X | SC18X | SC20X | SC20D | SC26X | SC26D | SC32X | SC38X | SC38D | SC40X | SC50X | SC65X | ||
| 補助接点構成 | 1NO/1NC | 1NO/1NC | 1NO/1NC | 1NO/1NC | 2NO/1NO1NC/2NC | 1NO/1NC | 2NO/1NO1NC/2NC | 1NO/1NC | 1NO/1NC | 2NO/1NO1NC/2NC | 1NO1NC | 1NO1NC | 1NO1NC | ||
ご希望の形式をお選びください。
形式をクリックすると製品詳細ページをご覧いただけます。
