電磁接触器（非可逆・ケースカバーなし）

		最新シリーズ		現行シリーズ
		SC-NEXTシリーズ		新SC，NEO SCシリーズ
電磁接触器形式		SC09X		SC-03

定格容量 （AC-3）	220V	2.2kW 11A		2.2kW 11A
	440V	4kW 9A		2.2kW 7A
開放熱電流（定格通電電流）〔A〕		20		20
補助接点構成		1a, 1b		1a, 1b
外形寸法〔mm〕 幅×縦×奥行	交流操作形	43×80×78		43×81×80
	直流操作形	43×80×96		43×81×107

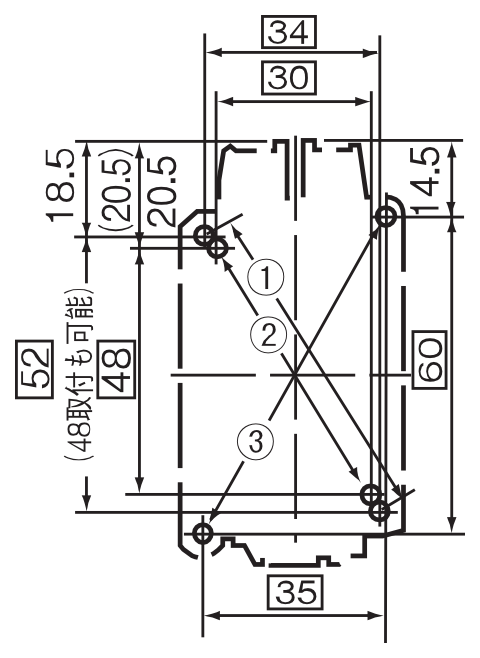

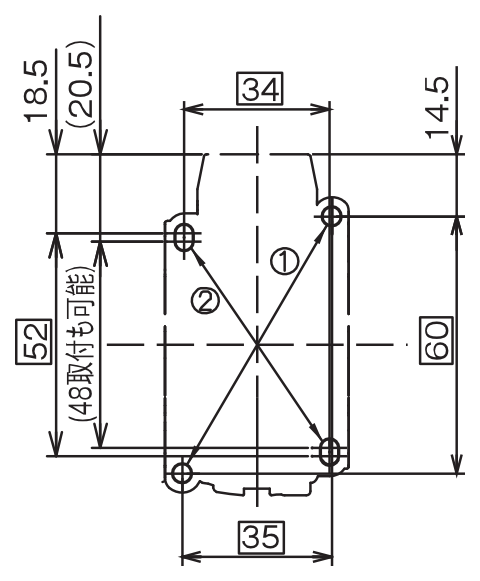

取付寸法
主回路	端子ねじ	M3.5		M3.5
	圧着端子最大幅	7.7mm		7.7mm
補助回路	端子ねじ	M3.5		M3.5
	圧着端子最大幅	7.7mm		7.7mm

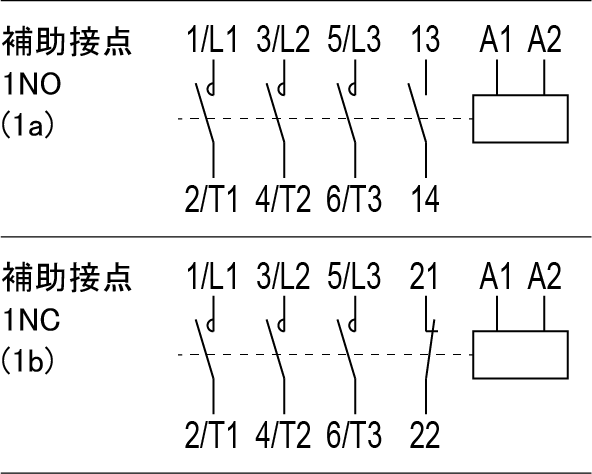

接点構成
新SC、NEOシリーズとの取付互換性		○

• ※ 定格容量の（　）内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
• ※ 外形寸法は、幅（W）×縦（H）×奥行（D） により示しています。
• ※ 適合丸形圧着端子（JIS C 2805）のサイズは最大幅で表示しています。なお（　）内数値は呼びサイズを示しています。
• ※ 現行サイズとの取付互換性表示……○：取付互換性あり、△（　）：（　）内形式のアダプタプレート取付による取付互換性あり、－：取付互換性なし
