新SC・NEO SCシリーズSC-5-1 新旧製品比較(2a2b)
フリーワードから探す
電磁接触器(非可逆・ケースカバーなし)
最新シリーズ | 現行シリーズ | 従来シリーズ | |||||
---|---|---|---|---|---|---|---|
SC-NEXTシリーズ | 新SC,NEO SCシリーズ | SRC,New SCシリーズ | |||||
電磁接触器形式 | SC20D | SC-5-1 | SRC3631-5-1N |
定格容量 (AC-3) |
220V | 4kW 20A | 4kW 18A(19A) | 4kW 18A(19A) | |||
440V | 7.5kW 20A | 7.5kW 17A | 7.5kW 17A | ||||
開放熱電流(定格通電電流)〔A〕 | 32 | 32 | 30 | ||||
補助接点構成 | 1a1b ・2a、2b接点構成もございます ・補助接点ユニット(SZ3AS1)を追加した 2a2b接点構成もご用意しております |
2a2b | 2a2b | ||||
外形寸法〔mm〕 幅×縦×奥行 |
交流操作形 | 64×80×82 | 64×81×109 | 68×71×91.5 | |||
直流操作形 | 64×80×108 | 64×81×136 | - | ||||

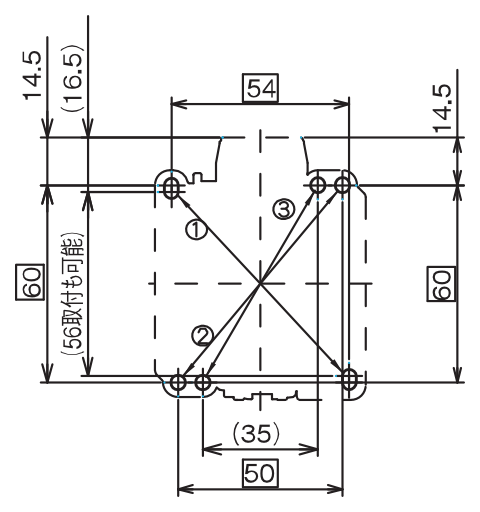

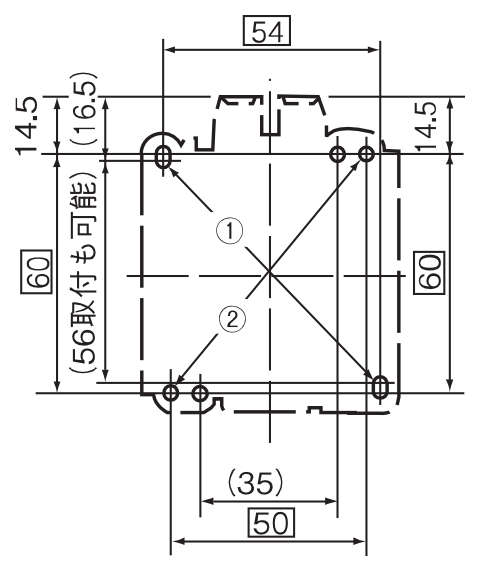

取付寸法 |
![]() |
![]() |
![]() |
||||
主回路 | 端子ねじ | M4 | M4 | M4 | |||
圧着端子最大幅 | 9.7mm | 9.7mm | 8.5mm | ||||
補助回路 | 端子ねじ | M3.5 | M3.5 | M4 | |||
圧着端子最大幅 | 7.7mm | 7.7mm | 8.5mm | ||||

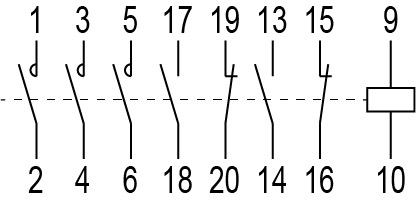

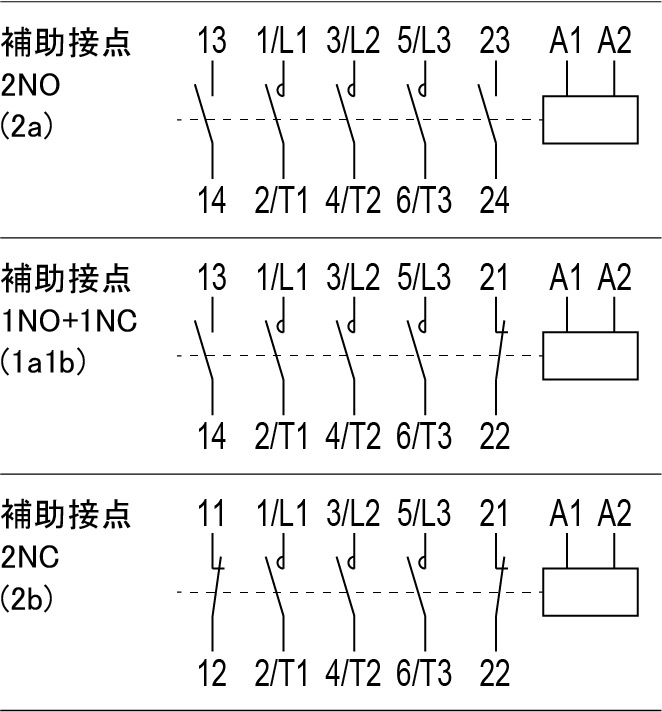

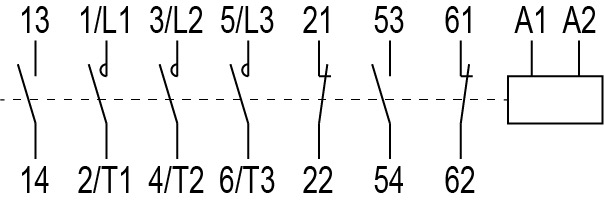

接点構成 |
![]() |
![]() |
![]() |
||||
新SC、NEOシリーズとの取付互換性 | ○ | ||||||
SRC,New SCシリーズとの取付互換性 | ○ |
- ※ 定格容量の( )内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
- ※ 外形寸法は、幅(W)×縦(H)×奥行(D) により示しています。
- ※ 適合丸形圧着端子(JIS C 2805)のサイズは最大幅で表示しています。なお( )内数値は呼びサイズを示しています。
- ※ 現行サイズとの取付互換性表示……○:取付互換性あり、△( ):( )内形式のアダプタプレート取付による取付互換性あり、-:取付互換性なし
