新SC・NEO SCシリーズSC-N2S 新旧製品比較

フリーワードから探す

電磁接触器(非可逆・ケースカバーなし)

最新シリーズ 現行シリーズ 従来シリーズ
SC-NEXTシリーズ 新SC,NEO SCシリーズ SRC,New SCシリーズ
電磁接触器形式 SC50X SC-N2S SC-2SN
定格容量
(AC-3)
220V 11kW 50A 11kW 50A 11kW 50A
440V 22kW 50A 22kW 48A 22kW 48A
開放熱電流(定格通電電流)〔A〕 80 80 80
補助接点構成 1a1b
補助接点ユニット(SZ3AS1)を追加した
2a2b接点構成もご用意しております
2a2b 2a2b
外形寸法〔mm〕
幅×縦×奥行
交流操作形 64×89×93 88×110×111 88×110×118
直流操作形 64×89×125 88×110×130 -
取付寸法
取付寸法図 SC50X 4P
取付寸法図 SC-N2S 4P

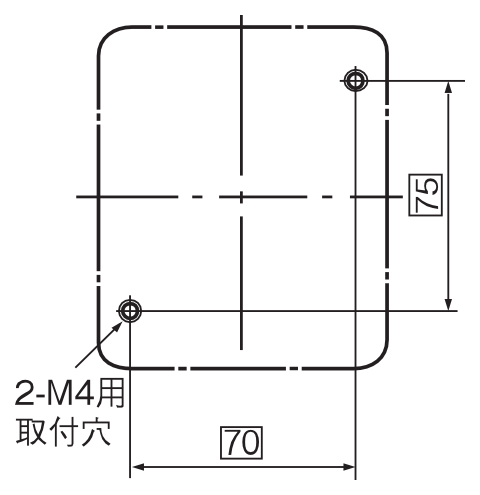

取付寸法図 SC-2SN 4P
主回路 端子ねじ M5 M6 M6
圧着端子最大幅 12.4mm 16.7mm 16.8mm
補助回路 端子ねじ M3.5 M3.5 M3.5
圧着端子最大幅 7.7mm 7.7mm 7.7mm
接点構成

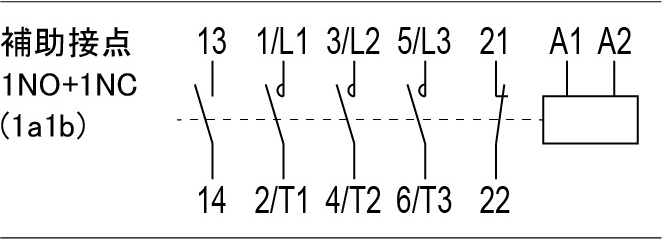

接点構成図 SC50XA 2P

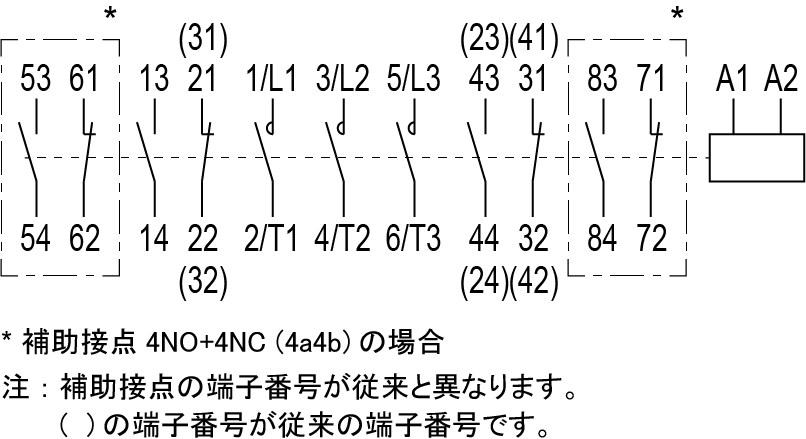

接点構成図 SC-N2S 4P

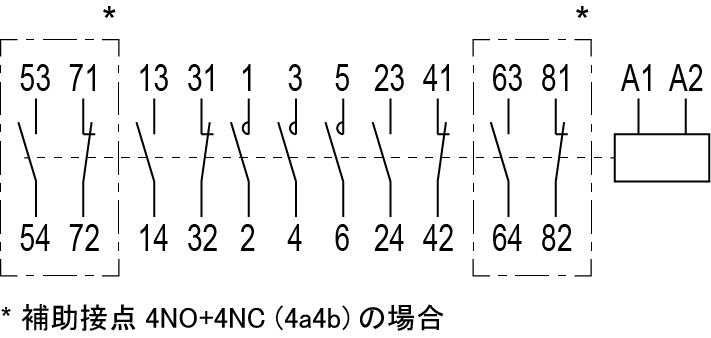

接点構成図 SC-2SN 4P
新SC、NEOシリーズとの取付互換性 △(SZ3AP50X)
SRC,New SCシリーズとの取付互換性
  • ※ 定格容量の( )内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
  • ※ 外形寸法は、幅(W)×縦(H)×奥行(D) により示しています。
  • ※ 適合丸形圧着端子(JIS C 2805)のサイズは最大幅で表示しています。なお( )内数値は呼びサイズを示しています。
  • ※ 現行サイズとの取付互換性表示……○:取付互換性あり、△( ):( )内形式のアダプタプレート取付による取付互換性あり、-:取付互換性なし
