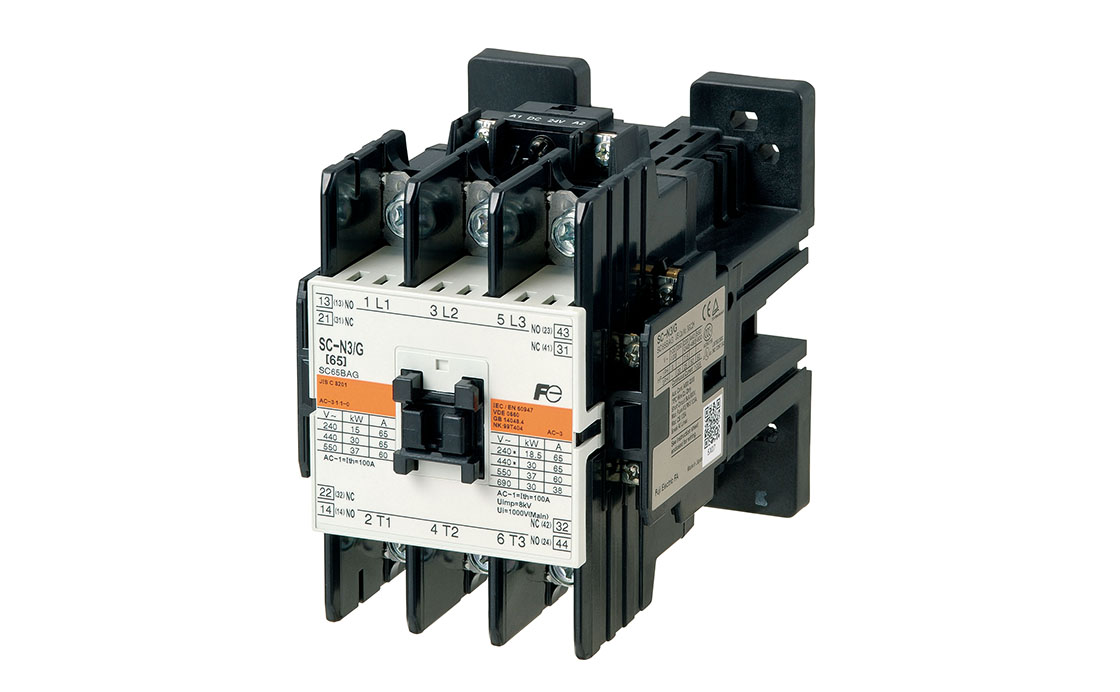

新SC・NEO SCシリーズSC-N3/G
フリーワードから探す
製品特長
- ・電気的開閉耐久性(寿命)200万回の長寿命(SC-N3以下)
- ・補助接点の双接点化による接触信頼性の向上
- ・世界の規格に標準品で適合(UL,CSA,CE,LR,BV etc.)
- ・使いやすさの向上(コイル交換などが容易な構造を採用)
- ・IC搭載ス-パーマグネット(SC-N6形以上)による高運転信頼性(電圧変動によるコイル焼損や、バタツキ動作による接点溶着の防止、コイルのAC/DC共用化、ワイドレンジ化、うなり音の解消など)
- ・ミラーコンタクトを標準装備
- ・豊富なオプションの取りそろえ
共通スペック情報
- 直流操作形 電磁接触器
- 定格電流(JIS, AC-3 200-240V):65A
- モータ容量(AC-3) 200-240V:15kW
- モータ容量(AC-3) 380-440V:30kW
- 補助接点構成:2NO2NC
その他製品情報
オプションを調べる
他のバリエーション(仕様)
関連する詳細形式
PRODUCT SELECTOR
プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
オプション | 形式 | 仕様 | 備考 | |
---|---|---|---|---|
追加補助接点 (最大搭載接点数:8接点) *1 |
サイドオン | SZ-AS1 | 接点構成1a1b | 電磁接触器本体の両側に取り付け可能 ※ ただし、インタロックユニットが取りついている場合 (可逆形)は片方のみ取付可能 補助接点用端子カバーSZ-T7 端子カバー付形式は形式末尾に"/T"が付きます。 例:SZ-AS1/T |
サイドオン 高容量単接点形 |
SZ-AS1H | 接点構成1a1b | ||
ヘッドオン | SZ-A20 | 接点構成2a | 補助接点用端子カバーSZ-T6 端子カバー付形式は形式末尾に"/T"が付きます。 |
|
SZ-A11 | 接点構成1a1b | |||
SZ-A02 | 接点構成2b | |||
SZ-A40 | 接点構成4a | 補助接点用端子カバーSZ-T5 端子カバー付形式は形式末尾に"/T"が付きます。 |
||
SZ-A31 | 接点構成3a1b | |||
SZ-A22 | 接点構成2a2b | |||
ヘッドオン 高容量 単接点形 |
SZ-A20H | 接点構成2a | 補助接点用端子カバーSZ-T6 端子カバー付形式は形式末尾に"/T"が付きます。 |
|
SZ-A11H | 接点構成1a1b | |||
SZ-A02H | 接点構成2b | |||
SZ-A40H | 接点構成4a | 補助接点用端子カバーSZ-T5 端子カバー付形式は形式末尾に"/T"が付きます。 |
||
SZ-A31H | 接点構成3a1b | |||
SZ-A22H | 接点構成2a2b | |||
オーバーラップ 補助接点 |
SZ-A111 | 接点構成1a1b | 補助接点用端子カバーSZ-T6 | |
SZ-A222 | 接点構成2a2b | 補助接点用端子カバーSZ-T5 | ||
端子カバー | 電磁接触器用 | SZ-T23 | - | - |
サーマルリレー用 | SZ-T17 | |||
コイルサージ 吸収ユニット |
バリスタ | SZ-Z31 | AC/DC24-48V | バリスタ電圧100V |
SZ-Z32 | AC/DC100-250V | バリスタ電圧470V | ||
CR | SZ-Z36 | DC24-48V | 1.5μF,68Ω | |
SZ-Z37 | DC100-250V | 0.22μF,820Ω | ||
主回路サージ 吸収ユニット |
ヘッドオン | SZ-ZM3 | AC250V 50/60Hz |
CR:0.33μF,47Ω AC200V~240V 0.1kW~15kWの 三相モータに適用 |
サイドオン | SZ-ZM4 | AC250V 50/60Hz |
||
スペアパーツ | 主接点キット | SZ-MC/SC-N3 | 主可動接点3、主固定接点6 | 1セット/電磁接触器 |
- ※ その他、充電部保護カバー、インタロックユニット・可逆導体キット、IC出力用コイル駆動ユニット等もラインアップしております。
- *1:サイドオンは左右に各1個ずつ、最大で合計2個まで取付け可能です。
ヘッドオンとサイドオンの同時取付けはできません。 - *2:コイル交換はできません。
