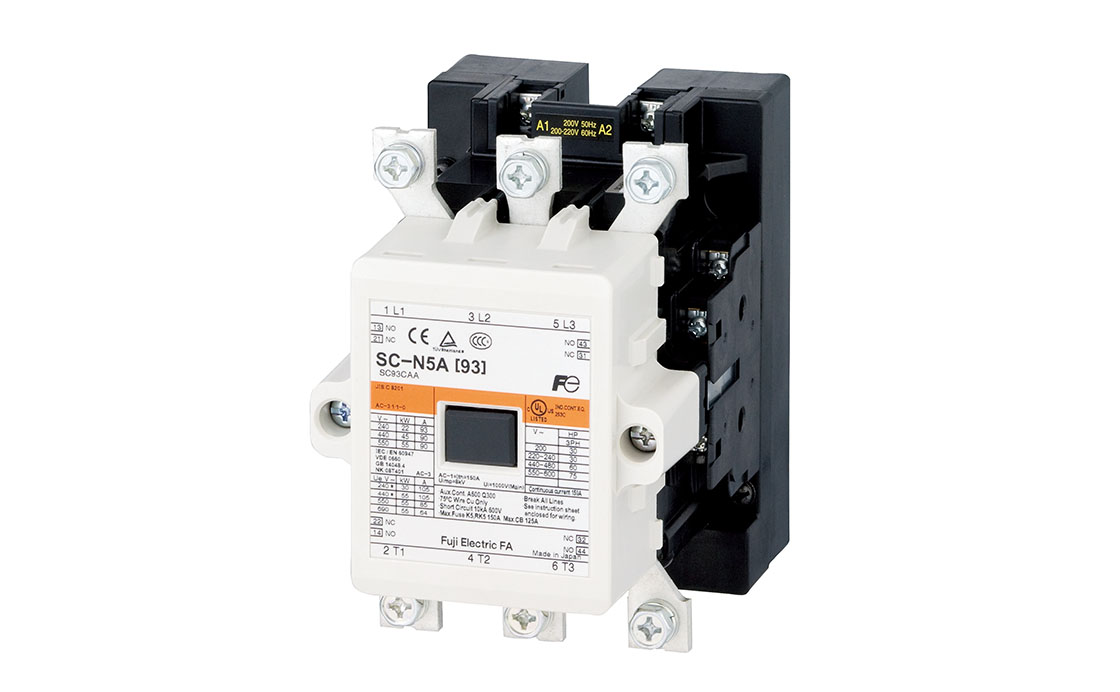

新SC・NEO SCシリーズSC-N5A
フリーワードから探す
製品特長
- ・電気的開閉耐久性（寿命）200万回の長寿命（SC-N3以下）
- ・補助接点の双接点化による接触信頼性の向上
- ・世界の規格に標準品で適合（UL，CSA，CE，LR，BV etc.）
- ・使いやすさの向上（コイル交換などが容易な構造を採用）
- ・IC搭載ス－パーマグネット（SC-N6形以上）による高運転信頼性（電圧変動によるコイル焼損や、バタツキ動作による接点溶着の防止、コイルのAC/DC共用化、ワイドレンジ化、うなり音の解消など）
- ・ミラーコンタクトを標準装備
- ・豊富なオプションの取りそろえ
共通スペック情報
- 標準形 電磁接触器
- 定格電流(JIS, AC-3 200-240V)：93A
- モータ容量(AC-3) 200-240V：22kW
- モータ容量(AC-3) 380-440V：45kW
- 補助接点構成：2NO2NC
他のバリエーション（仕様）
関連する詳細形式
PRODUCT SELECTOR
プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
電磁接触器（非可逆・ケースカバーなし）
| 従来シリーズ | 現行シリーズ | ||
|---|---|---|---|
| SRC，New SCシリーズ | 新SC，NEO SCシリーズ，SKシリーズ | ||
| 形式 | SC-5N | SC-N5A | |
| 定格容量 （AC-3） | 220V | 22kW 93A | 22kW 93A |
| 440V | 45kW 90A | 45kW 90A | |
| 開放熱電流（定格通電電流）〔A〕 | 150 | 150 | |
| 補助接点構成 | 2a2b | 2a2b | |
| 外形寸法〔mm〕 幅×縦×奥行 | 100 ×148 ×150 | 88 ×127 ×132 | |

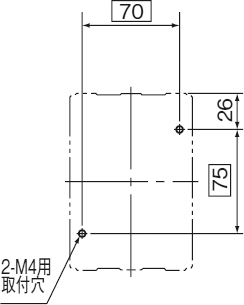

| 取付寸法 |
|
|
|

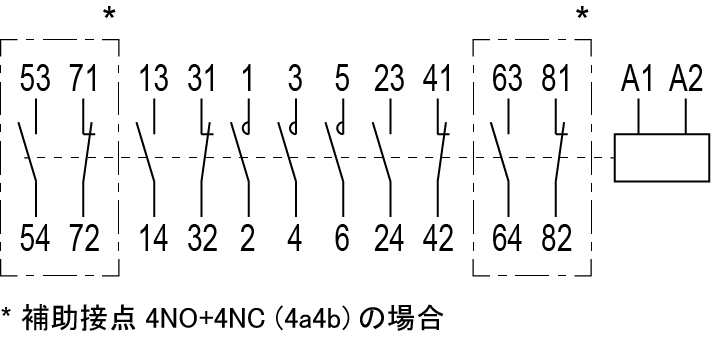

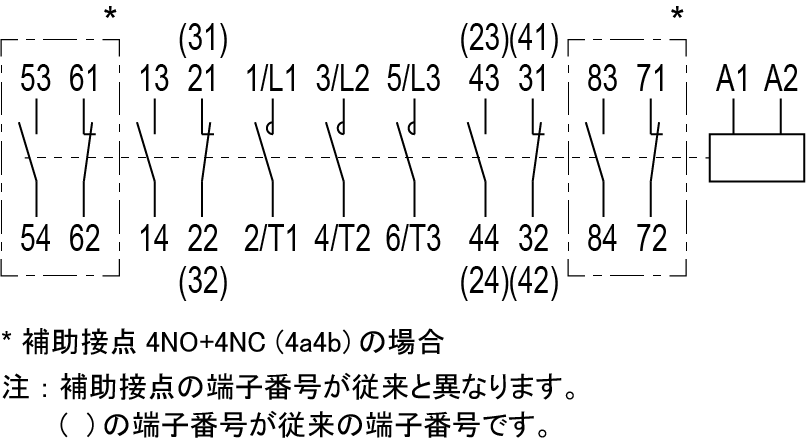

| 主回路 | 端子ねじ | M8 | M6 |
| 適合丸形圧着端子（最大） | 22.3mm（R60-8） | 22.3mm（R60-6） | |
| 制御回路 | 端子ねじ | M3.5 | M3.5 |
| 適合丸形圧着端子（最大） | 7.7mm（R2-3.5） | 7.7mm（R2-3.5） | |
| 接点構成 |
|
|
|
| SRC，SCシリーズとの取付互換性 | ◯ | △（SZ-N5/AP） | |
- ※ 定格容量の（ ）内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
- ※ 外形寸法は、横（W）×縦（H）×奥行（D） により示しています。
- ※ 適合丸形圧着端子（JIS C 2805）のサイズは最大幅で表示しています。なお（ ）内数値は呼びサイズを示しています。
- ※ 現行サイズとの取付互換性表示……○：取付互換性あり、△（ ）：（ ）内形式のアダプタプレート取付による取付互換性あり、－：取付互換性なし
オプション
| オプション | 形式 | 仕様 | 備考 | |
|---|---|---|---|---|
| 追加補助接点 (最大搭載接点数：8接点) |
サイドオン
|
SZ-AS2 | 接点構成1a1b | 電磁接触器本体の両側に各1個ずつ取り付け可能 ※ただし、インタロックユニットが取りついている場合 （可逆形）は片方のみ取付可能 補助接点用端子カバーSZ-T7 端子カバー付形式は形式末尾に"/T"が付きます。 |
| サイドオン 高容量 単接点形 |
SZ-AS2H | 接点構成1a1b | ||
| 端子カバー | 電磁接触器 電磁開閉器電源側用 |
SZ-N4T | - | - |
| 電磁開閉器負荷側用 | SZ-WN4T | |||
| コイルサージ 吸収ユニット
|
バリスタ | SZ-Z41 | AC/DC24-48V | バリスタ電圧100V |
| SZ-Z42 | AC/DC100-250V | バリスタ電圧470V | ||
| SZ-Z43 | AC380-440V | バリスタ電圧910V | ||
| CR 400V用はありません。 |
SZ-Z44 | AC24-48V | 0.47μF,100Ω | |
| SZ-Z45 | AC100-250V | 0.22μF,470Ω | ||
| スペアパーツ | 主接点キット | SZ-MC/SC-N5A | 主可動接点3、主固定接点6 | 1セット/電磁接触器 |
| コイル | SZ-GM/N5A 100V | AC100V(AC100V 50Hz/ AC100-110V 60Hz) |
- | |
| SZ-GM/N5A 200V | AC200V(AC200V 50Hz/ AC200-220V 60Hz) |
- | ||
| SZ-GM/N5A 400V | AC400V(AC380-400V 50Hz/ AC400-440V 60Hz |
- | ||
- ※その他、充電部保護カバー、IC出力用コイル駆動ユニット等もラインアップしております。
