新SCシリーズSH-4 新旧製品比較
フリーワードから探す
補助継電器
最新シリーズ | 現行シリーズ | ||||
---|---|---|---|---|---|
SC-NEXTシリーズ | 新SCシリーズ | ||||
形式 | SCH4XA | SH-4 |
定格容量 (AC-15) |
220V | 3A | 3A | ||
440V | 1.5A | 1.5A | |||
開放熱電流(定格通電電流)〔A〕 | 10 | 10 | |||
接点構成 | 4a, 3a1b, 2a2b | 4a, 3a1b, 2a2b | |||
外形寸法〔mm〕 幅×縦×奥行 |
交流操作形 | 43×80×78 | 43×81×80 | ||
直流操作形 | 43×80×96 | 43×81×107 | |||

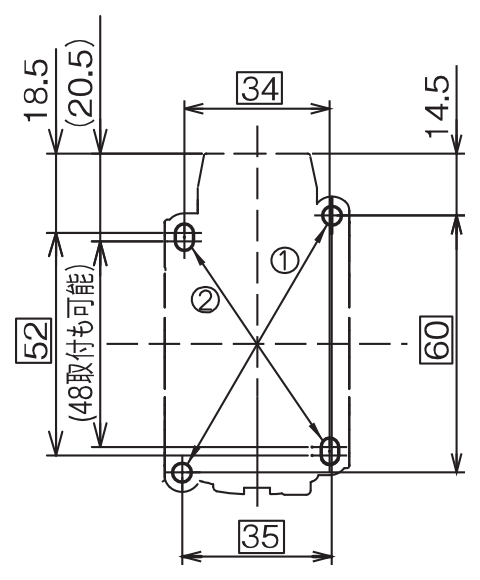

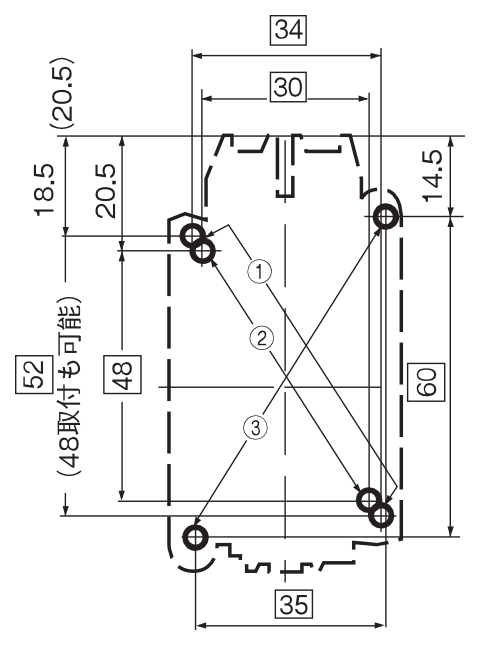

取付寸法 |
![]() |
![]() |
|||
補助回路 | 端子ねじ | M3.5 | M3.5 | ||
圧着端子最大幅 | 7.7mm | 7.7mm | |||

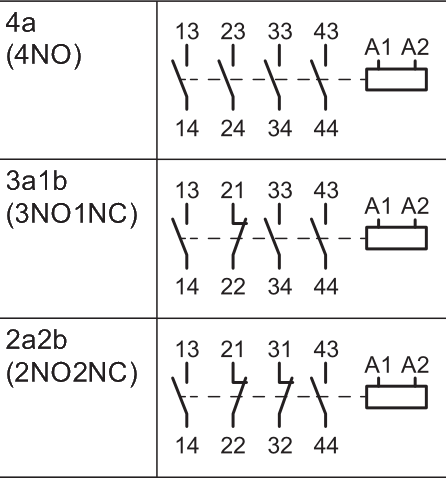

接点構成 |
![]() |
![]() |
|||
新SCシリーズとの取付互換性 | ○ | ||||
SRCシリーズとの取付互換性 | ○ |
- ※ 外形寸法は、幅(W)×縦(H)×奥行(D) により示しています。
- ※ 適合丸形圧着端子(JIS C 2805)のサイズは最大幅で表示しています。なお( )内数値は呼びサイズを示しています。
- ※ 現行サイズとの取付互換性表示……○:取付互換性あり、△( ):( )内形式のアダプタプレート取付による取付互換性あり、-:取付互換性なし
