新SC・NEO SCシリーズSW-4-0 新旧製品比較

フリーワードから探す

電磁開閉器(非可逆・ケースカバーなし)

最新シリーズ 現行シリーズ
SC-NEXTシリーズ 新SC,NEO SCシリーズ
電磁開閉器形式 SW18X SW-4-0
組合せ電磁接触器形式

組合せサーマルリレー形式
SC18X

TR18X
SC-4-0

TR-5-1N
定格容量
(AC-3)
220V 3.7kW 18A 3.7kW 18A
440V 7.5kW 18A 5.5kW 13A
補助接点構成 1a, 1b 1a, 1b
外形寸法〔mm〕
幅×縦×奥行
交流操作形 45×125×78 53×127×81
直流操作形 45×125×96 53×127×108
取付寸法

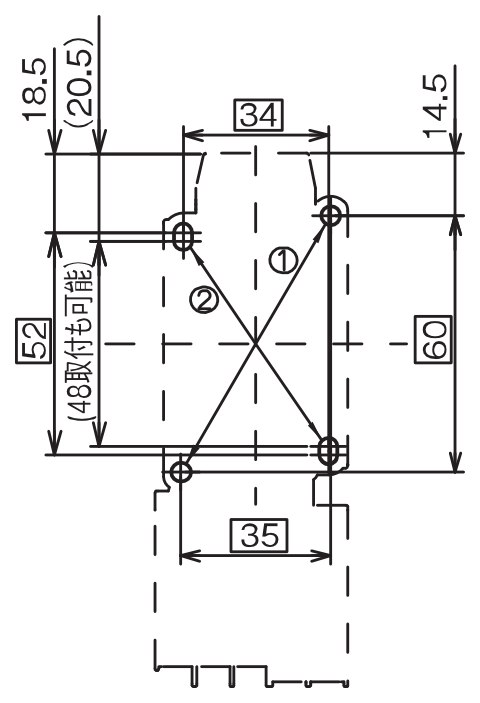

取付寸法図 SW18X 1P

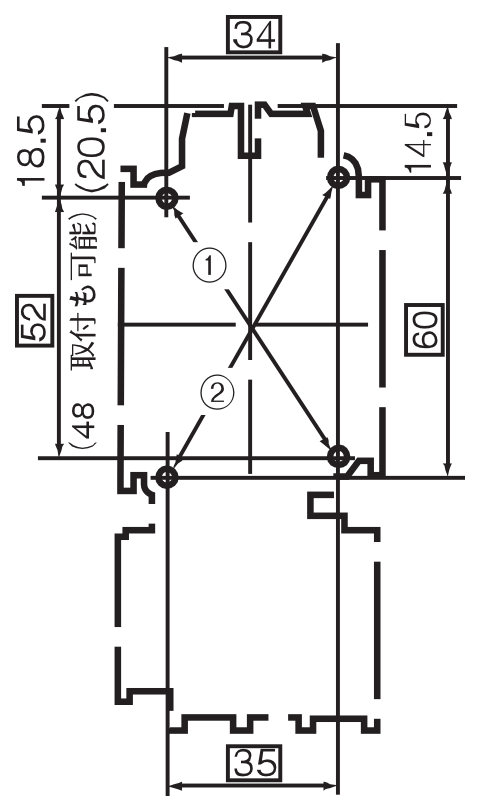

取付寸法図 SW-4-0 1P
主回路 端子ねじ M3.5 M4
圧着端子
最大幅
電磁接触器 7.7mm 9.7mm
サーマルリレー 7.7mm 9.7mm
補助回路 端子ねじ M3.5 M3.5
圧着端子
最大幅
電磁接触器 7.7mm 7.7mm
サーマルリレー 7.7mm 7.7mm
接点構成

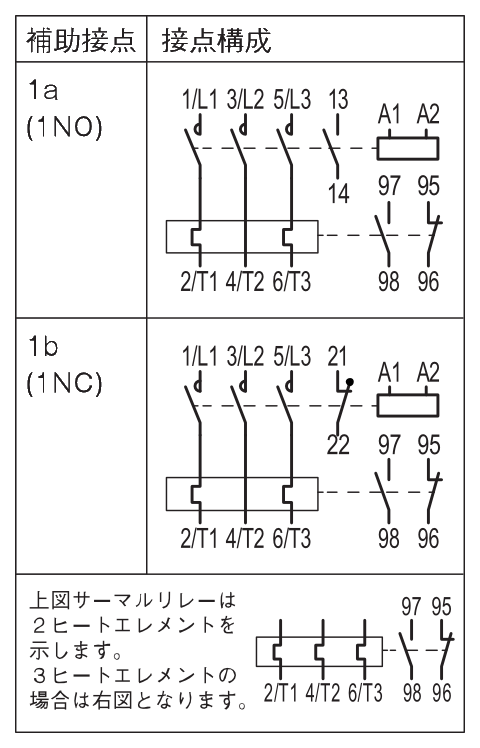

接点構成図 SW18XA 1P
接点構成図 SW-4-0 1P
新SC、NEOシリーズとの取付互換性
SRC,New SCシリーズとの取付互換性
  • ※ 定格容量の( )内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
  • ※ 外形寸法は、幅(W)×縦(H)×奥行(D) により示しています。
  • ※ 適合丸形圧着端子(JIS C 2805)のサイズは最大幅で表示しています。なお( )内数値は呼びサイズを示しています。
  • ※ 現行サイズとの取付互換性表示……○:取付互換性あり、△( ):( )内形式のアダプタプレート取付による取付互換性あり、-:取付互換性なし
