新SC・NEO SCシリーズSW-N1 新旧製品比較
フリーワードから探す
電磁開閉器(非可逆・ケースカバーなし)
最新シリーズ | 現行シリーズ | 従来シリーズ | ||||||
---|---|---|---|---|---|---|---|---|
SC-NEXTシリーズ | 新SC,NEO SCシリーズ | SRC,New SCシリーズ | ||||||
電磁開閉器形式 | SW26D | SW-N1 | SW-1N | |||||
組合せ電磁接触器形式 + 組合せサーマルリレー形式 |
SC26D + TR38X |
SC-N1 + TR-N2 |
SC-1N + TR-2N |
定格容量 (AC-3) |
220V | 5.5kW 26A | 5.5kW 26A | 5.5kW 26A | ||||
440V | 11kW 25A | 11kW 25A | 11kW 25A | |||||
補助接点構成 | 1a1b ・2a、2b接点構成もございます ・補助接点ユニット(SZ3AS1)を追加した 2a2b接点構成もご用意しております |
2a2b | 2a2b | |||||
外形寸法〔mm〕 幅×縦×奥行 |
交流操作形 | 64×130×82 | 74×146×96 | 78×141×103 | ||||
直流操作形 | 64×130×108 | 74×146×122 | - | |||||

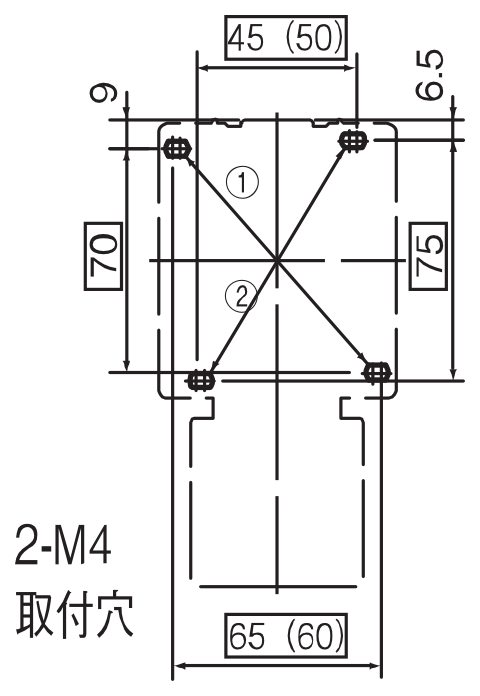

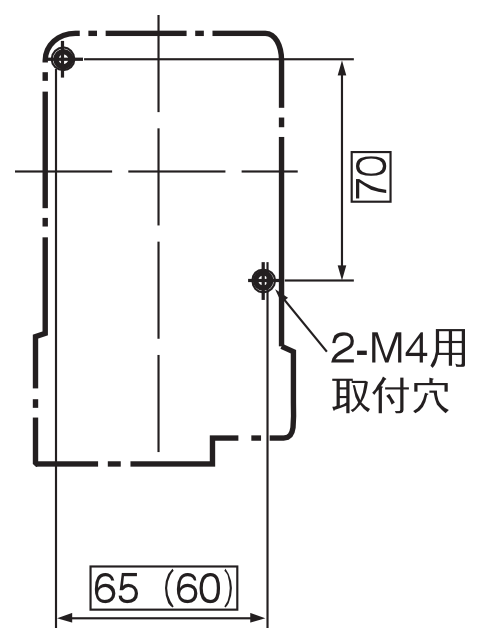

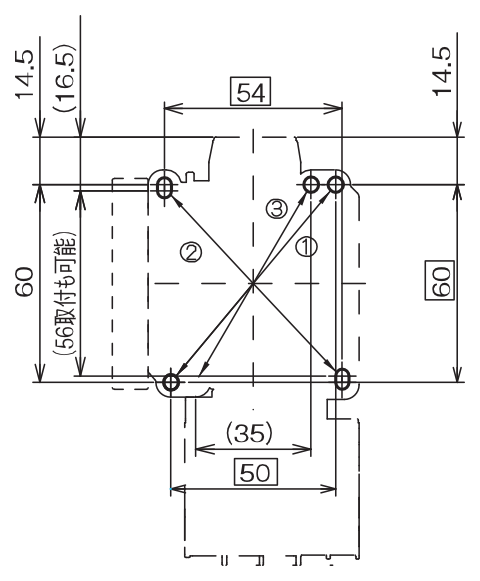

取付寸法 |
![]() |
![]() |
![]() |
|||||
主回路 | 端子ねじ | M4 | M5 | M5 | ||||
圧着端子 最大幅 |
電磁接触器 | 9.7mm | 12.4mm | 12.4mm | ||||
サーマルリレー | 9.7mm | 12.4mm | 12.4mm | |||||
補助回路 | 端子ねじ | M3.5 | M3.5 | M3.5 | ||||
圧着端子 最大幅 |
電磁接触器 | 7.7mm | 7.7mm | 7.7mm | ||||
サーマルリレー | 7.7mm | 7.7mm | 7.7mm | |||||

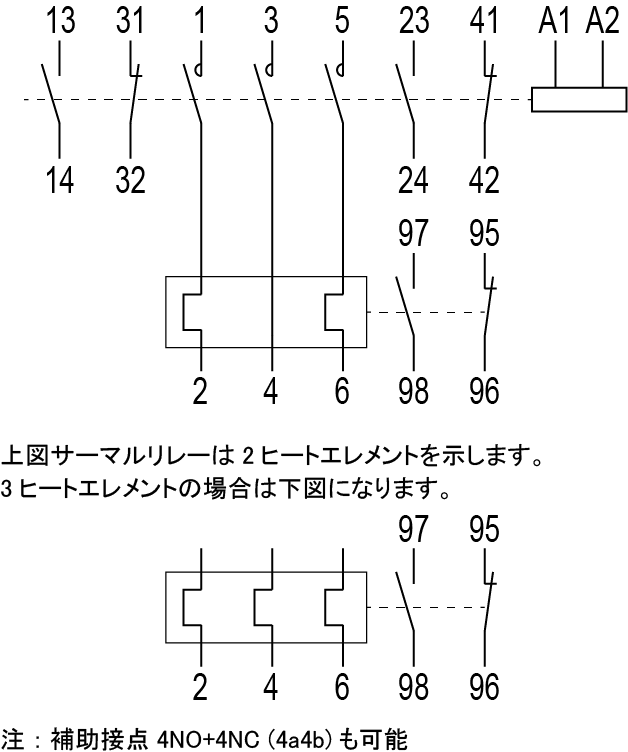

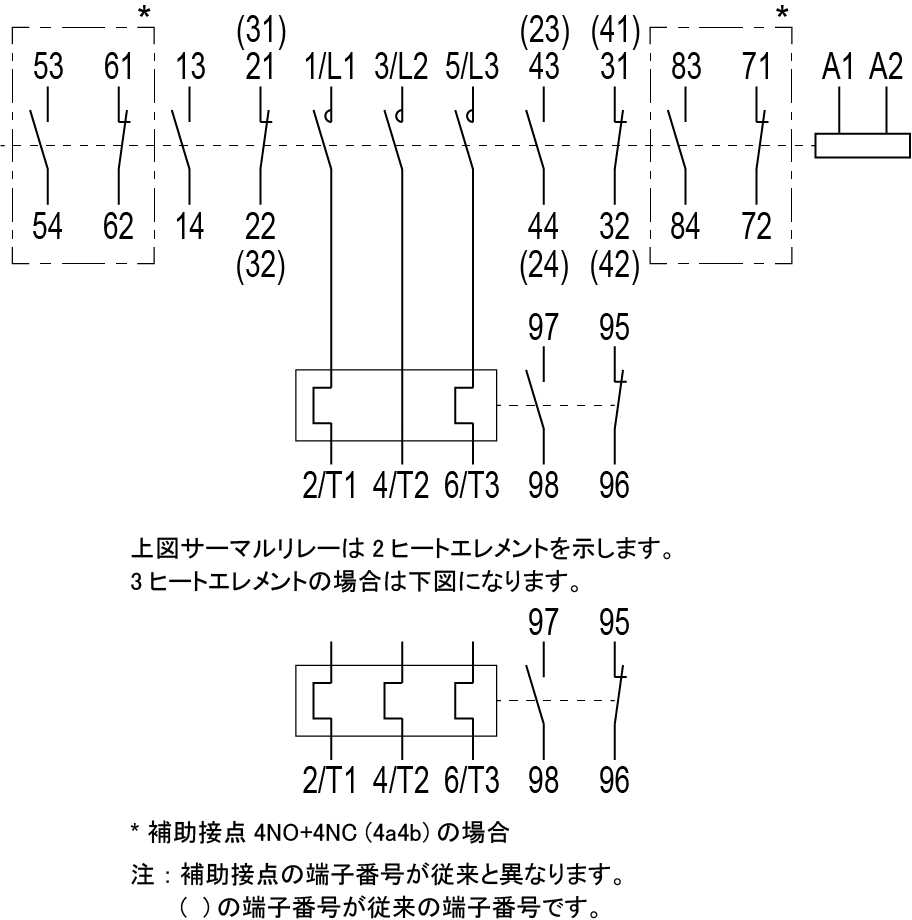

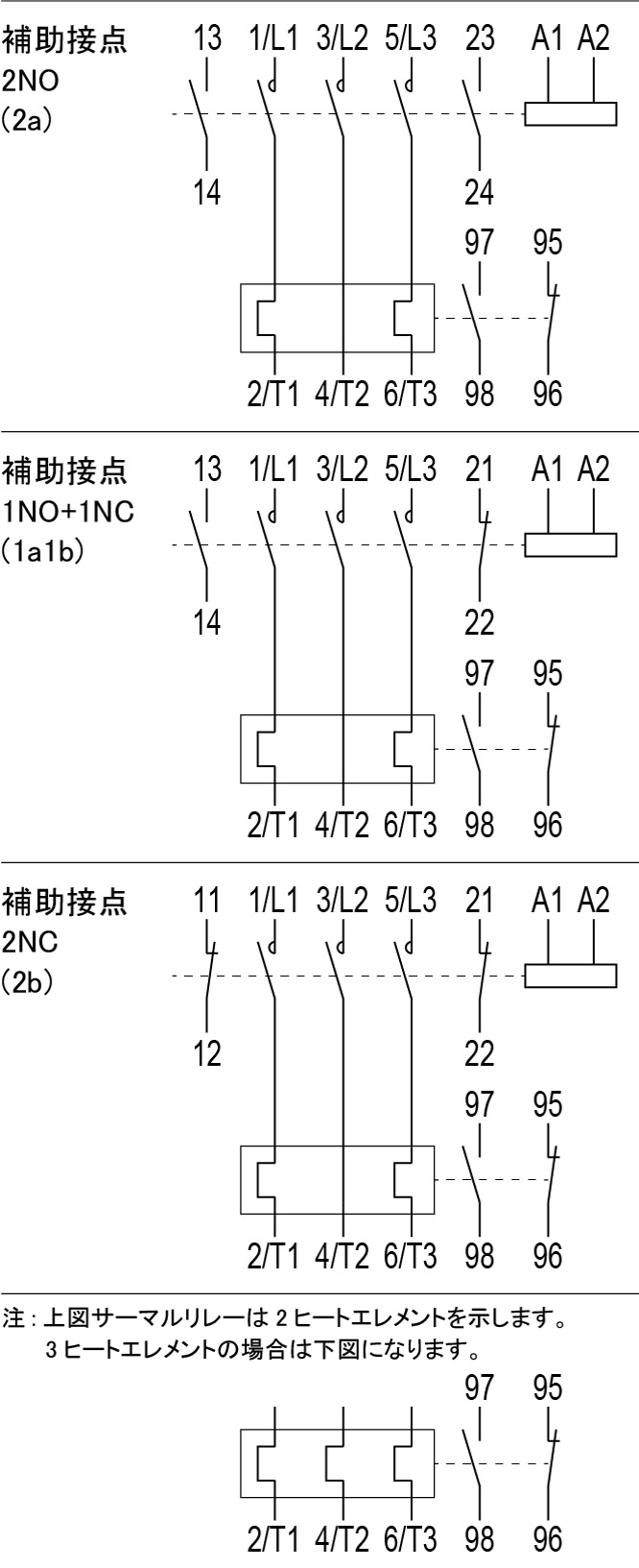

接点構成 |
![]() |
![]() |
![]() |
|||||
新SC、NEOシリーズとの取付互換性 | △(SZ3AP26D) | |||||||
SRC,New SCシリーズとの取付互換性 | ○ |
- ※ 定格容量の( )内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
- ※ 外形寸法は、幅(W)×縦(H)×奥行(D) により示しています。
- ※ 適合丸形圧着端子(JIS C 2805)のサイズは最大幅で表示しています。なお( )内数値は呼びサイズを示しています。
- ※ 現行サイズとの取付互換性表示……○:取付互換性あり、△( ):( )内形式のアダプタプレート取付による取付互換性あり、-:取付互換性なし
