新SC・NEO SCシリーズSW-N10
フリーワードから探す
製品特長
- ・電気的開閉耐久性（寿命）200万回の長寿命（SC-N3以下）
- ・補助接点の双接点化による接触信頼性の向上
- ・世界の規格に標準品で適合（UL，CSA，CE，LR，BV etc.）
- ・使いやすさの向上（コイル交換などが容易な構造を採用）
- ・IC搭載ス－パーマグネット（SC-N6形以上）による高運転信頼性（電圧変動によるコイル焼損や、バタツキ動作による接点溶着の防止、コイルのAC/DC共用化、ワイドレンジ化、うなり音の解消など）
- ・ミラーコンタクトを標準装備
- ・豊富なオプションの取りそろえ
共通スペック情報
- 標準形 電磁開閉器
- 定格電流(JIS, AC-3 200-240V)：220A
- モータ容量(AC-3) 200-240V：55kW
- モータ容量(AC-3) 380-440V：110kW
- 補助接点構成：2NO2NC
他のバリエーション（仕様）
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
電磁開閉器（非可逆・ケースカバーなし）
| 電磁開閉器形式 | SW-10N | SW-N10 | |||||
|---|---|---|---|---|---|---|---|
| 組合せ電磁接触器形式 ＋ 組合せサーマルリレー形式 |
SC-10N ＋ TR-10N |
SC-N10 ＋ TR-N10 |
|||||
| 定格容量 （AC-3） |
220V | 55kW 220A | 55kW 220A | ||||
| 440V | 110kW 220A | 110kW 220A | |||||
| 補助接点構成 | 2a2b | 2a2b | |||||
| 外形寸法〔mm〕 幅×縦×奥行 | 148 ×320 ×193 | 138 ×287 ×176 | |||||

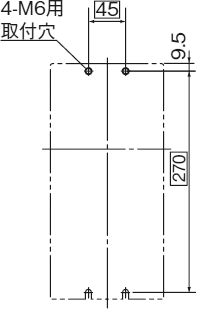

| 取付寸法 |
|
|
|||||
| 主回路 | 端子ねじ | M10 | M10 | ||||
| 適合丸形圧着端子 （最大） |
電磁接触器 | 36.5mm（R150-10） | 36.5mm（R150-10） | ||||
| サーマルリレー | 36.5mm（R150-10） | 36.5mm（R150-10） | |||||
| 制御回路 | 端子ねじ | M4〔M3.5〕 | M3.5 | ||||
| 適合丸形圧着端子 （最大） |
電磁接触器 | 9.9mm（R5.5-4） | 7.7mm（R2-3.5） | ||||
| サーマルリレー | 7.7mm（R2-3.5） | 7.7mm（R2-3.5） | |||||

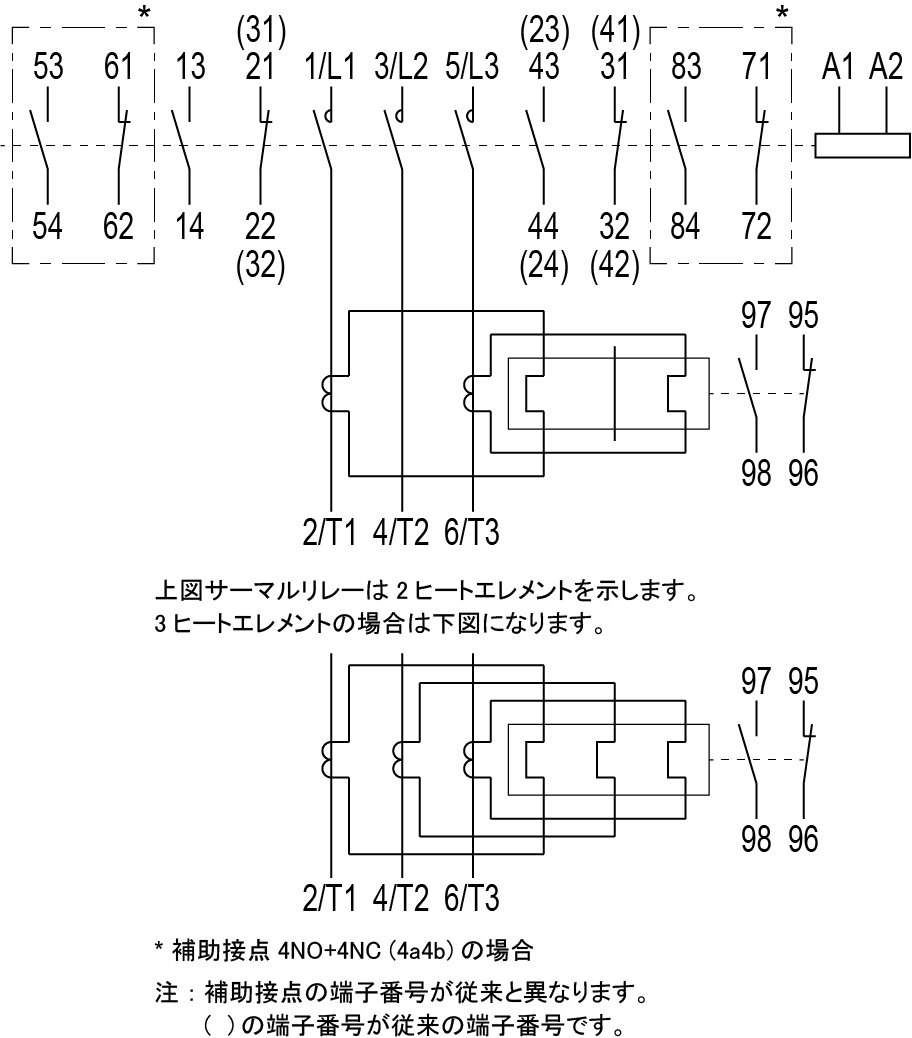

| 接点構成 |
|
|
|||||
| SRC，New SCシリーズとの取付互換性 | - | △（SZ-N8W/AP） | |||||
- ※ 定格容量の（ ）内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
- ※ 外形寸法は、横（W）×縦（H）×奥行（D） により示しています。
- ※ 適合丸形圧着端子（JIS C 2805）のサイズは最大幅で表示しています。なお（ ）内数値は呼びサイズを示しています。
- ※ 現行サイズとの取付互換性表示……○：取付互換性あり、△（ ）：（ ）内形式のアダプタプレート取付による取付互換性あり、－：取付互換性なし
サーマルリレー組合せ
| 電磁開閉器形式 | 組合せの電磁接触器／サーマルリレーの形式 | |||
|---|---|---|---|---|
| 電磁接触器形式 | サーマルリレー形式 | サーマルトリップクラス | サーマル用途 | |
| SW-N10 | SC-N10 | TR-N10 | 20 | 2ヒートエレメント形（汎用モータの保護、国内使用） |
| SW-N10/3H | TR-N10/3 | 20 | 3ヒートエレメント形（汎用モータの保護、海外使用又は国内での確実な保護） | |
| SW-N10/2E | TK-N10 | 20 | 欠相検出機能付き | |
| SW-N10/2L | TR-N10L | 30 | 遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、国内用） | |
| SW-N10/3L | TR-N10L/3 | 30 | 遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、海外用）*a | |
*a:海外規格の取得は限定されています。詳細はカタログにてご確認ください。
| サーマルリレーのヒータ定格 | ||||||
|---|---|---|---|---|---|---|
| 整定範囲（A） | 呼び （形式指定） |
SW-N10 TR-N10 |
SW-N10/3H TR-N10/3 |
SW-N10/2E TK-N10 |
SW-N10/2L TR-N10L |
SW-N10/3L TR-N10L/3 |
| 85-125 | 85A | ○ | ○ | ○ | ○ | ○ |
| 110-160 | 110A | ○ | ○ | ○ | ○ | ○ |
| 125-185 | 125A | ○ | ○ | ○ | ○ | ○ |
| 160-240 | 160A | ○ | ○ | ○ | ○ | ○ |
※上記以外にも欠相検出付きの遅動形もあります。
オプション
| オプション | 形式 | 仕様 | 備考 | |
|---|---|---|---|---|
| 追加補助接点 （最大搭載接点数：8接点）
|
サイドオン | SZ-AS2 | 接点構成1a1b（1NO1NC） | 電磁接触器本体の両側に1個ずつ取付け可能 ※ただし、インタロックユニットが取付いている場合 （可逆形）は片方のみ取付け可能 補助接点用端子カバーSZ-T7 端子カバー付形式は形式末尾に"/T"が付きます。 例：SZ-AS2/T |
| サイドオン 高容量単接点形 |
SZ-AS2H | 接点構成1a1b（1NO1NC） | ||
端子カバー
|
電磁接触器及び 電磁開閉器 の電源側用 |
SZ-N8T | 電源側用1個 | 可逆形電磁接触器は異なる形式の端子カバーとなります。 可逆形電磁開閉器には適用できません。 |
| 電磁開閉器 負荷側用 |
SZ-WN10T | 負荷側用（サーマル用）1個 | 可逆形電磁開閉器には適用できません。 | |
| コイルサージ 吸収ユニット |
- | - | - | 内蔵しています。 |
| スペアパーツ | 主接点キット | SZ-MC/SC-N10 | 主可動接点3個、主固定接点6個 | 1セット/電磁接触器 |
| コイル | SZ-GS/N8 100V |
100V（AC100V-127V 50Hz/60Hz, DC100-120V） |
AC/DC共用コイル | |
| SZ-GS/N8 200V |
200V（AC200V-250V 50Hz/60Hz, DC200-240V） |
AC/DC共用コイル | ||
| SZ-GS/N8 400V |
400V（AC380V-450V 50Hz/60Hz） |
ACコイル | ||
※その他、充電部保護カバー、IC出力用コイル駆動ユニット等もラインアップしております。
