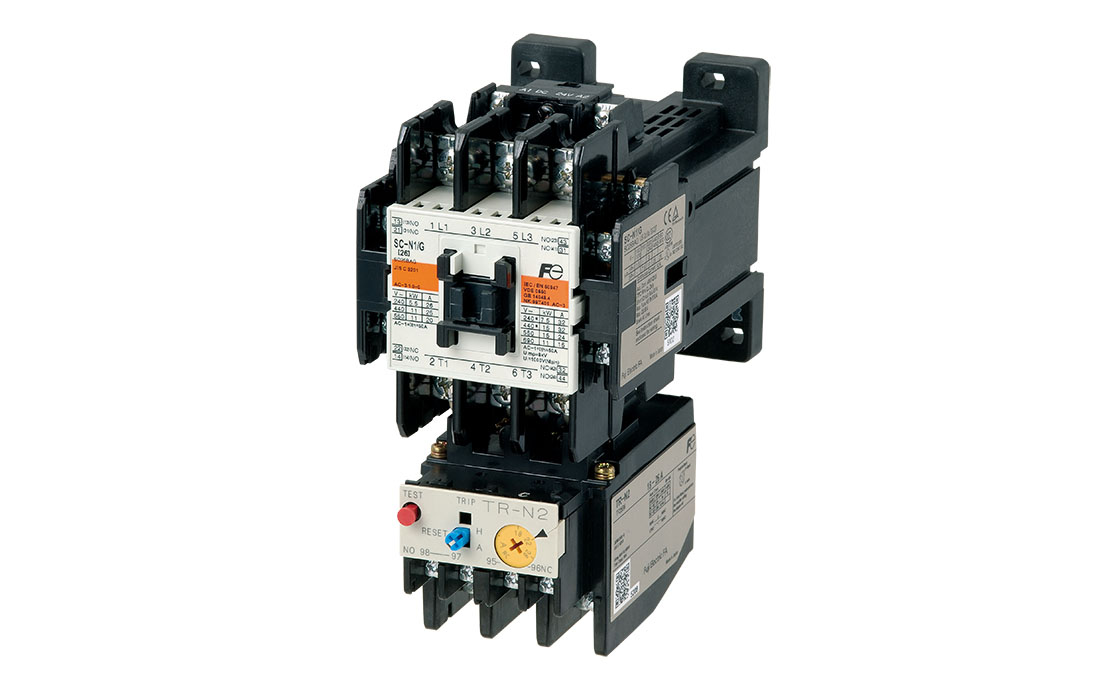

新SC・NEO SCシリーズSW-N1/G
フリーワードから探す
製品特長
- ・電気的開閉耐久性（寿命）200万回の長寿命（SC-N3以下）
- ・補助接点の双接点化による接触信頼性の向上
- ・世界の規格に標準品で適合（UL，CSA，CE，LR，BV etc.）
- ・使いやすさの向上（コイル交換などが容易な構造を採用）
- ・IC搭載ス－パーマグネット（SC-N6形以上）による高運転信頼性（電圧変動によるコイル焼損や、バタツキ動作による接点溶着の防止、コイルのAC/DC共用化、ワイドレンジ化、うなり音の解消など）
- ・ミラーコンタクトを標準装備
- ・豊富なオプションの取りそろえ
共通スペック情報
- 直流操作形 電磁開閉器
- 定格電流(JIS, AC-3 200-240V)：26A
- モータ容量(AC-3) 200-240V：5.5kW
- モータ容量(AC-3) 380-440V：11kW
- 補助接点構成：2NO2NC
- 新商品
この製品には後継の新製品が発売されています
他のバリエーション（仕様）
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
サーマルリレー組合せ
| 電磁開閉器形式 | 組合せの電磁接触器／サーマルリレーの形式 | |||||||
|---|---|---|---|---|---|---|---|---|
| 電磁接触器形式 | サーマルリレー形式 | サーマルトリップクラス | サーマル用途 | |||||
| SW-N1/G | SC-N1/G | TR-N2 | 10A | 2ヒートエレメント形（汎用モータの保護、国内使用） | ||||
| SW-N1/G 3H | TR-N2/3 | 10A | 3ヒートエレメント形（汎用モータの保護、海外使用又は国内での確実な保護） | |||||
| SW-N1/G 2E | TK-N2 | 10A | 欠相検出機能付き | |||||
| SW-N1/G 2L | TR-N2L | 20 | 遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、国内用） | |||||
| SW-N1/G 3L | TR-N2L/3 | 20 | 遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、海外用）*a | |||||
| SW-N1/G 3Q | TR-N2Q | 5 | 速動形（コンプレッサモータ、水中ポンプモータの保護） | |||||
*a:海外規格の取得は限定されています。詳細はカタログにてご確認ください。
| サーマルリレーのヒータ定格 | |||||||
|---|---|---|---|---|---|---|---|
| 整定範囲（A） | 呼び （形式指定） |
SW-N1/G TR-N2 |
SW-N1/G 3H TR-N2/3 |
SW-N1/G 2E TK-N2 |
SW-N1/G 2L TR-N2L |
SW-N1/G 3L TR-N2L/3 |
SW-N1/G 3Q TR-N2Q |
| 4-6 | 4A | ○ | ○ | ○ | ○ | ○ | × |
| 5-8 | 5A | ○ | ○ | ○ | ○ | ○ | × |
| 6-9 | 6A | ○ | ○ | ○ | ○ | ○ | × |
| 7-11 | 7A | ○ | ○ | ○ | ○ | ○ | × |
| 9-13 | 9A | ○ | ○ | ○ | ○ | ○ | × |
| 12-18 | 12A | ○ | ○ | ○ | ○ | ○ | ○ |
| 18-26 | 18A | ○ | ○ | ○ | ○ | ○ | ○ |
| 24-36 | 24A | × | ○ | ○ | × | × | × |
※上記以外にも欠相検出付きの速動形、欠相検出付きの遅動形もあります。
