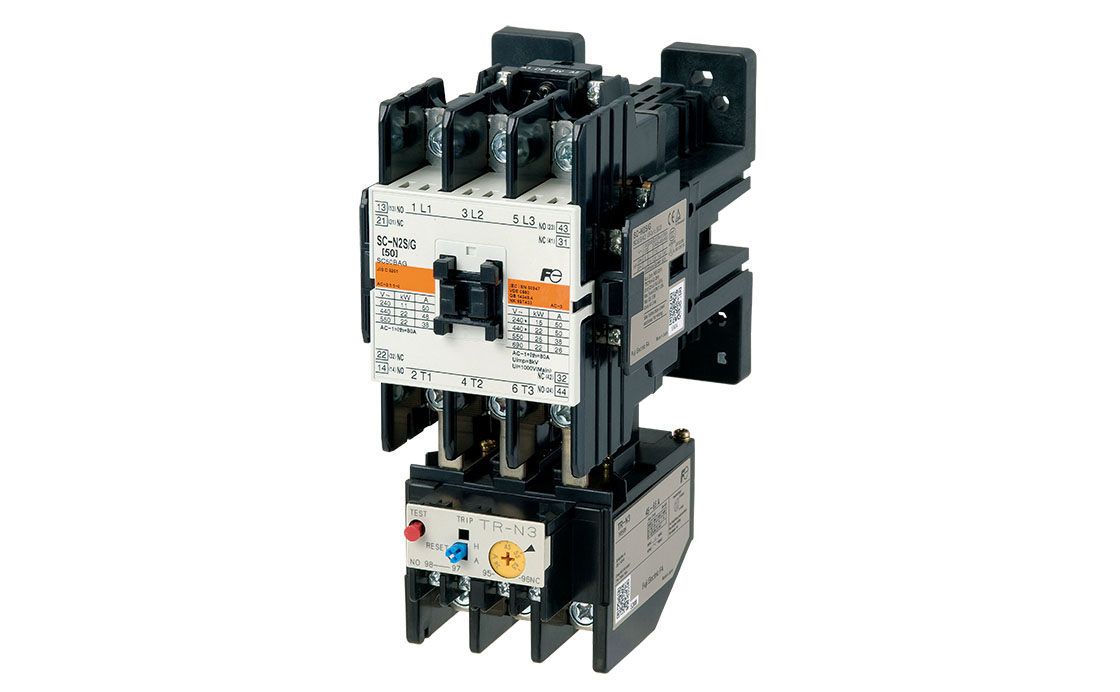

新SC・NEO SCシリーズSW-N2S/G
フリーワードから探す
製品特長
- ・電気的開閉耐久性(寿命)200万回の長寿命(SC-N3以下)
- ・補助接点の双接点化による接触信頼性の向上
- ・世界の規格に標準品で適合(UL,CSA,CE,LR,BV etc.)
- ・使いやすさの向上(コイル交換などが容易な構造を採用)
- ・IC搭載ス-パーマグネット(SC-N6形以上)による高運転信頼性(電圧変動によるコイル焼損や、バタツキ動作による接点溶着の防止、コイルのAC/DC共用化、ワイドレンジ化、うなり音の解消など)
- ・ミラーコンタクトを標準装備
- ・豊富なオプションの取りそろえ
共通スペック情報
- 直流操作形 電磁開閉器
- 定格電流(JIS, AC-3 200-240V):50A
- モータ容量(AC-3) 200-240V:11kW
- モータ容量(AC-3) 380-440V:22kW
- 補助接点構成:2NO2NC
他のバリエーション(仕様)
関連する詳細形式
PRODUCT SELECTOR
プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
サーマルリレー組合せ
電磁開閉器形式 | 組合せの電磁接触器/サーマルリレーの形式 | |||||||
---|---|---|---|---|---|---|---|---|
電磁接触器形式 | サーマルリレー形式 | サーマルトリップクラス | サーマル用途 | |||||
SW-N2S/G | SC-N2S/G | TR-N3 | 10A | 2ヒートエレメント形(汎用モータの保護、国内使用) | ||||
SW-N2S/G 3H | TR-N3/3 | 10A | 3ヒートエレメント形(汎用モータの保護、海外使用又は国内での確実な保護) | |||||
SW-N2S/G 2E | TK-N3 | 10A | 欠相検出機能付き | |||||
SW-N2S/G 2L | TR-N3L | 20 | 遅動形(慣性が大きく始動時間の長いブロア、ファンの保護、国内用) | |||||
SW-N2S/G 3L | TR-N3L/3 | 20 | 遅動形(慣性が大きく始動時間の長いブロア、ファンの保護、海外用)*a | |||||
SW-N2S/G 3Q | TR-N3Q | 5 | 速動形(コンプレッサモータ、水中ポンプモータの保護) |
*a:海外規格の取得は限定されています。詳細はカタログにてご確認ください。
サーマルリレーのヒータ定格 | |||||||
---|---|---|---|---|---|---|---|
整定範囲(A) | 呼び (形式指定) |
SW-N2S/G TR-N3 |
SW-N2S/G 3H TR-N3/3 |
SW-N2S/G 2E TK-N3 |
SW-N2S/G 2L TR-N3L |
SW-N2S/G 3L TR-N3L/3 |
SW-N2S/G 3Q TR-N3Q |
7-11 | 7A | ○ | ○ | ○ | ○ | ○ | × |
9-13 | 9A | ○ | ○ | ○ | ○ | ○ | × |
12-18 | 12A | ○ | ○ | ○ | ○ | ○ | × |
18-26 | 18A | ○ | ○ | ○ | ○ | ○ | ○ |
24-36 | 24A | ○ | ○ | ○ | ○ | ○ | ○ |
28-40 | 28A | ○ | ○ | ○ | ○ | ○ | ○ |
34-50 | 34A | ○ | ○ | ○ | ○ | ○ | ○ |
45-65 | 45A | × | ○ | ○ | × | × | × |
※上記以外にも欠相検出付きの速動形、欠相検出付きの遅動形もあります。
オプション
オプション | 形式 | 仕様 | 備考 | ||||
---|---|---|---|---|---|---|---|
追加補助接点 (最大搭載接点数:8接点) *1 |
サイドオン |
SZ-AS1 | 接点構成1a1b(1NO1NC) | 電磁接触器本体の両側に取付け可能 ※ただし、インタロックユニットが取付いている場合 (可逆形)は片方のみ取付け可能 補助接点用端子カバーSZ-T7 端子カバー付形式は形式末尾に"/T"が付きます。 例:SZ-AS1/T |
|||
サイドオン 高容量単接点形 |
SZ-AS1H | 接点構成1a1b(1NO1NC) | |||||
ヘッドオン |
SZ-A20 | 接点構成2a(2NO) | 補助接点用端子カバーSZ-T6 端子カバー付形式は形式末尾に"/T"が付きます。 |
||||
SZ-A11 | 接点構成1a1b(1NO1NC) | ||||||
SZ-A02 | 接点構成2b(2NC) | ||||||
SZ-A40 | 接点構成4a(4NO) | 補助接点用端子カバーSZ-T5 端子カバー付形式は形式末尾に"/T"が付きます。 |
|||||
SZ-A31 | 接点構成3a1b(3NO1NC) | ||||||
SZ-A22 | 接点構成2a2b(2NO2NC) | ||||||
ヘッドオン 高容量 単接点形 |
SZ-A20H | 接点構成2a(2NO) | 補助接点用端子カバーSZ-T6 端子カバー付形式は形式末尾に"/T"が付きます。 |
||||
SZ-A11H | 接点構成1a1b(1NO1NC) | ||||||
SZ-A02H | 接点構成2b(2NC) | ||||||
SZ-A40H | 接点構成4a(4NO) | 補助接点用端子カバーSZ-T5 端子カバー付形式は形式末尾に"/T"が付きます。 |
|||||
SZ-A31H | 接点構成3a1b(3NO1NC) | ||||||
SZ-A22H | 接点構成2a2b(2NO2NC) | ||||||
オーバーラップ 補助接点 |
SZ-A111 | 接点構成1a1b(1NO1NC) | 補助接点用端子カバーSZ-T6 | ||||
SZ-A222 | 接点構成2a2b(2NO2NC) | 補助接点用端子カバーSZ-T5 | |||||
端子カバー | 電磁接触器用 | SZ-T23 | 主回路、制御回路、コイル端子のセット | ||||
サーマルリレー用 | SZ-T17 | 主回路、制御回路のセット | 遅動形サーマル(2L,3L)付きには適用できません。 | ||||
コイルサージ 吸収ユニット |
バリスタ | SZ-Z31 | AC/DC24-48V | バリスタ電圧100V | |||
SZ-Z32 | AC/DC100-250V | バリスタ電圧470V | |||||
CR | SZ-Z36 | DC24-48V | 1.5μF,68Ω | ||||
SZ-Z37 | DC100-250V | 0.22μF,820Ω | |||||
主回路サージ 吸収ユニット |
ヘッドオン | SZ-ZM3 | AC250V 50/60Hz | CR:0.33μF,47Ω AC200V~240V 0.1~15kWの三相モータに適用 |
|||
サイドオン | SZ-ZM4 | AC250V 50/60Hz | |||||
スペアパーツ *2 | 主接点キット | SZ-MC/SC-N2S | 主可動接点3個、主固定接点6個 | 1セット/電磁接触器 |
※その他、充電部保護カバー、インタロックユニット・可逆導体キット、IC出力用コイル駆動ユニット等もラインアップしております。
*1:サイドオンは左右に1個ずつ、最大で合計2個まで取付け可能です。 ヘッドオンとサイドオンの同時取付けはできません。
*2:コイル交換はできません。
