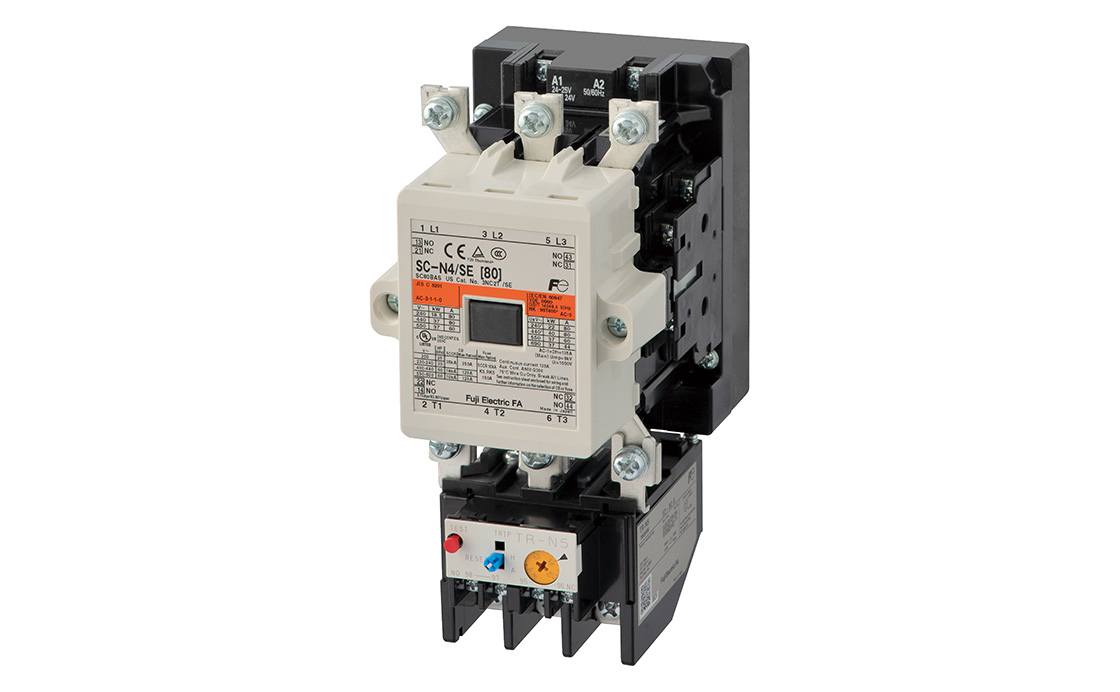

新SC・NEO SCシリーズSW-N4/SE
フリーワードから探す
製品特長
- ・電気的開閉耐久性（寿命）200万回の長寿命（SC-N3以下）
- ・補助接点の双接点化による接触信頼性の向上
- ・世界の規格に標準品で適合（UL，CSA，CE，LR，BV etc.）
- ・使いやすさの向上（コイル交換などが容易な構造を採用）
- ・IC搭載ス－パーマグネット（SC-N6形以上）による高運転信頼性（電圧変動によるコイル焼損や、バタツキ動作による接点溶着の防止、コイルのAC/DC共用化、ワイドレンジ化、うなり音の解消など）
- ・ミラーコンタクトを標準装備
- ・豊富なオプションの取りそろえ
共通スペック情報
- スーパーマグネット形（AC/DC共用コイル） 電磁開閉器
- 定格電流(JIS, AC-3 200-240V)：80A
- モータ容量(AC-3) 200-240V：18.5kW
- モータ容量(AC-3) 380-440V：37kW
- 補助接点構成：2NO2NC
旧製品形式
- SW-4N
関連する詳細形式
PRODUCT SELECTOR
プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
サーマルリレー組合せ
| 電磁開閉器形式 | 組合せの電磁接触器／サーマルリレーの形式 | |||||||
|---|---|---|---|---|---|---|---|---|
| 電磁接触器形式 | サーマルリレー形式 | サーマルトリップクラス | サーマル用途 | |||||
| SW-N4/SE | SC-N4/SE | TR-N5 | 10A | 2ヒートエレメント形（汎用モータの保護、国内使用） | ||||
| SW-N4/SE 3H | TR-N5/3 | 10A | 3ヒートエレメント形（汎用モータの保護、海外使用又は国内での確実な保護） | |||||
| SW-N4/SE 2E | TK-N5 | 10A | 欠相検出機能付き | |||||
| SW-N4/SE 2L | TR-N5L | 20 | 遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、国内用） | |||||
| SW-N4/SE 3L | TR-N5L/3 | 20 | 遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、海外用）*a | |||||
| SW-N4/SE 3Q | TR-N5Q | 5 | 速動形（コンプレッサモータ、水中ポンプモータの保護） | |||||
- *a:海外規格の取得は限定されています。詳細はカタログにてご確認ください。
| サーマルリレーのヒータ定格 | |||||||
|---|---|---|---|---|---|---|---|
| 整定範囲 （A） | 呼び （形式指定） |
SW-N4/SE TR-N5 |
SW-N4/SE 3H TR-N5/3 |
SW-N4/SE 2E TK-N5 |
SW-N4/SE 2L TR-N5L |
SW-N4/SE 3L TR-N5L/3 |
SW-N4/SE 3Q TR-N5Q |
| 18-26 | 18A | ○ | ○ | ○ | ○ | ○ | ○ |
| 24-36 | 24A | ○ | ○ | ○ | ○ | ○ | ○ |
| 28-40 | 28A | ○ | ○ | ○ | ○ | ○ | ○ |
| 34-50 | 34A | ○ | ○ | ○ | ○ | ○ | ○ |
| 45-65 | 45A | ○ | ○ | ○ | ○ | ○ | ○ |
| 53-80 | 53A | ○ | ○ | ○ | ○ | ○ | ○ |
- ※上記以外にも欠相検出付きの速動形、欠相検出付きの遅動形もあります。
オプション
| オプション | 形式 | 仕様 | 備考 | ||||
|---|---|---|---|---|---|---|---|
| 追加補助接点 （最大搭載接点数：8接点）
|
サイドオン | SZ-AS2 | 接点構成1a1b（1NO1NC） | 電磁接触器本体の両側に1個ずつ取付け可能 ※ただし、インタロックユニットが取付いている場合 （可逆形）は片方のみ取付け可能 補助接点用端子カバーSZ-T7 端子カバー付形式は形式末尾に"/T"が付きます。 例：SZ-AS2/T |
|||
| サイドオン 高容量単接点形 |
SZ-AS2H | 接点構成1a1b（1NO1NC） | |||||
端子カバー
|
電磁接触器及び 電磁開閉器 の電源側用 |
SZ-N4T | 電源側用1個 | 可逆形電磁接触器は異なる形式の端子カバーとなります。 可逆形電磁開閉器には適用できません。 |
|||
| 電磁開閉器 負荷側用 |
SZ-WN4T | 負荷側用（サーマル用）1個 | 遅動形サーマル（2L,3L）付き及び 可逆形電磁開閉器には適用できません。 |
||||
| コイルサージ 吸収ユニット |
- | - | - | 内蔵しています。 | |||
| スペアパーツ | 主接点キット | SZ-MC/SC-N4 | 主可動接点3個、主固定接点6個 | 1セット/電磁接触器 | |||
| コイル | SZ-GS/N5 100V |
100V（AC100V-127V 50Hz/ 60Hz, DC100-120V） |
AC/DC共用コイル | ||||
| SZ-GS/N5 200V |
200V（AC200V-250V 50Hz/ 60Hz, DC200-240V） |
AC/DC共用コイル | |||||
| SZ-GS/N5 400V |
400V（AC380V-450V 50Hz/60Hz） | ACコイル | |||||
※その他、充電部保護カバー、IC出力用コイル駆動ユニット等もラインアップしております。
