製品特長
- ・電気的開閉耐久性（寿命）200万回の長寿命（SC-N3以下）
- ・補助接点の双接点化による接触信頼性の向上
- ・世界の規格に標準品で適合（UL，CSA，CE，LR，BV etc.）
- ・使いやすさの向上（コイル交換などが容易な構造を採用）
- ・IC搭載ス－パーマグネット（SC-N6形以上）による高運転信頼性（電圧変動によるコイル焼損や、バタツキ動作による接点溶着の防止、コイルのAC/DC共用化、ワイドレンジ化、うなり音の解消など）
- ・ミラーコンタクトを標準装備
- ・豊富なオプションの取りそろえ
共通スペック情報
- 標準形 電磁開閉器
- 定格電流(JIS, AC-3 200-240V)：152A
- モータ容量(AC-3) 200-240V：37kW
- モータ容量(AC-3) 380-440V：75kW
- 補助接点構成：2NO2NC
他のバリエーション（仕様）
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
電磁開閉器（非可逆・ケースカバーなし）
| 電磁開閉器形式 | SW-7N | SW-N7 | |||||
|---|---|---|---|---|---|---|---|
| 組合せ電磁接触器形式 ＋ 組合せサーマルリレー形式 |
SC-7N ＋ TR-6N |
SC-N7 ＋ TR-N7 |
|||||
| 定格容量 （AC-3） |
220V | 37kW 150A | 37kW 152A | ||||
| 440V | 75kW 150A | 75kW 150A | |||||
| 補助接点構成 | 2a2b | 2a2b | |||||
| 外形寸法〔mm〕 幅×縦×奥行 | 120 ×290 ×174.5 | 115 ×237 ×140 | |||||

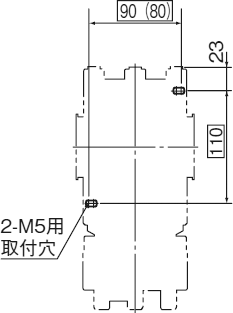

| 取付寸法 |
|
|
|||||
| 主回路 | 端子ねじ | M8 | M8 | ||||
| 適合丸形圧着端子 （最大） |
電磁接触器 | 28.9mm（R100-8） | 28.9mm（R100-8） | ||||
| サーマルリレー | 22.3mm（R60-8） | 22.3mm（R60-8） | |||||
| 制御回路 | 端子ねじ | M3.5 | M3.5 | ||||
| 適合丸形圧着端子 （最大） |
電磁接触器 | 7.7mm（R2-3.5） | 7.7mm（R2-3.5） | ||||
| サーマルリレー | 7.7mm（R2-3.5） | 7.7mm（R2-3.5） | |||||

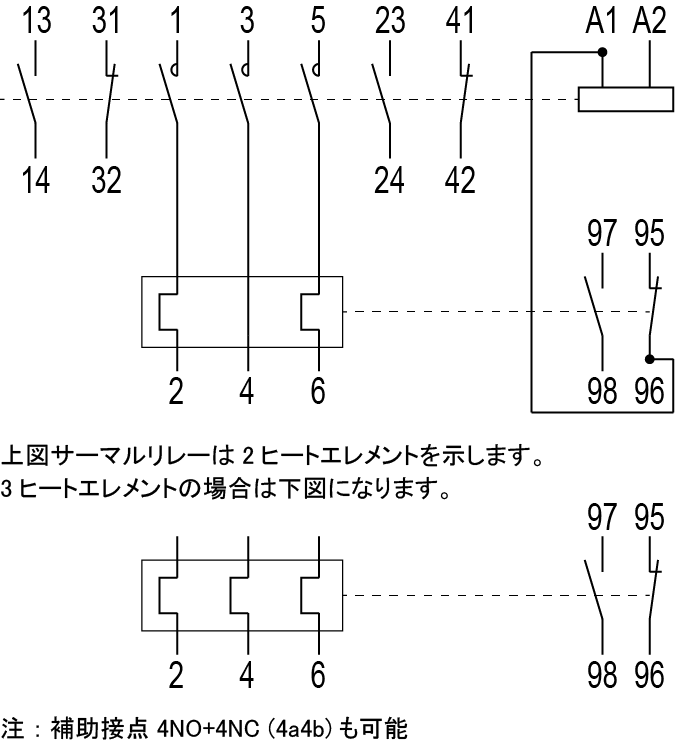

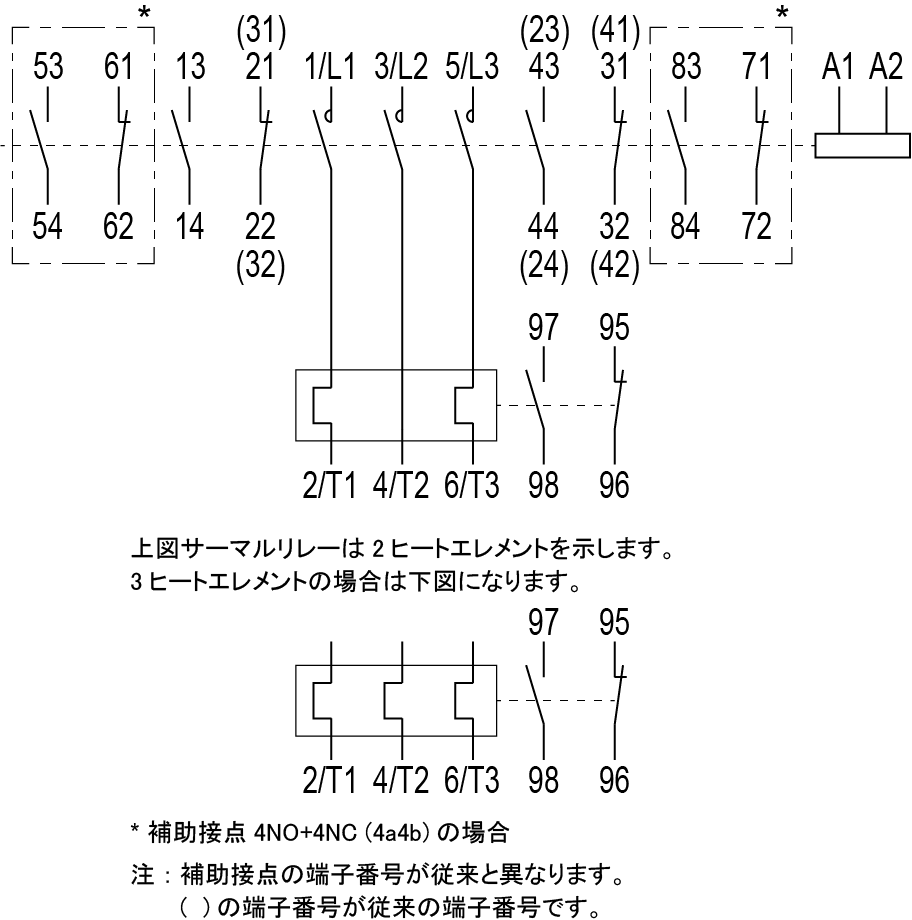

| 接点構成 |
|
|
|||||
| SRC，New SCシリーズとの取付互換性 | － | △（SZ-N7W/AP） | |||||
- ※ 定格容量の（ ）内定格は、電磁接触器としてサーマルリレーなしで使用する場合の定格です。
- ※ 外形寸法は、横（W）×縦（H）×奥行（D） により示しています。
- ※ 適合丸形圧着端子（JIS C 2805）のサイズは最大幅で表示しています。なお（ ）内数値は呼びサイズを示しています。
- ※ 現行サイズとの取付互換性表示……○：取付互換性あり、△（ ）：（ ）内形式のアダプタプレート取付による取付互換性あり、－：取付互換性なし
サーマルリレー組合せ
| 電磁開閉器形式 | 組合せの電磁接触器／サーマルリレーの形式 | |||
|---|---|---|---|---|
| 電磁接触器形式 | サーマルリレー形式 | サーマルトリップクラス | サーマル用途 | |
| SW-N7 | SC-N7 | TR-N7 | 10A | 2ヒートエレメント形（汎用モータの保護、国内使用） |
| SW-N7/3H | TR-N7/3 | 10A | 3ヒートエレメント形（汎用モータの保護、海外使用又は国内での確実な保護） | |
| SW-N7/2E | TK-N7 | 10A | 欠相検出機能付き | |
| SW-N7/2L | TR-N7L | 20 | 遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、国内用） | |
| SW-N7/3L | TR-N7L/3 | 20 | 遅動形（慣性が大きく始動時間の長いブロア、ファンの保護、海外用）*a | |
*a:海外規格の取得は限定されています。詳細はカタログにてご確認ください。
| サーマルリレーのヒータ定格 | ||||||
|---|---|---|---|---|---|---|
| 整定範囲（A） | 呼び （形式指定） |
SW-N7 TR-N7 |
SW-N7/3H TR-N7/3 |
SW-N7/2E TK-N7 |
SW-N7/2L TR-N7L |
SW-N7/3L TR-N7L/3 |
| 45-65 | 45A | ○ | ○ | ○ | ○ | ○ |
| 53-80 | 53A | ○ | ○ | ○ | ○ | ○ |
| 65-95 | 65A | ○ | ○ | ○ | ○ | ○ |
| 85-125 | 85A | ○ | ○ | ○ | ○ | ○ |
| 110-160 | 110A | ○ | ○ | ○ | ○ | ○ |
※上記以外にも欠相検出付きの遅動形もあります。
オプション
| オプション | 形式 | 仕様 | 備考 | |
|---|---|---|---|---|
| 追加補助接点 （最大搭載接点数：8接点）
|
サイドオン | SZ-AS2 | 接点構成1a1b（1NO1NC） | 電磁接触器本体の両側に1個ずつ取付け可能 ※ただし、インタロックユニットが取付いている場合 （可逆形）は片方のみ取付け可能 補助接点用端子カバーSZ-T7 端子カバー付形式は形式末尾に"/T"が付きます。 例：SZ-AS2/T |
| サイドオン 高容量単接点形 |
SZ-AS2H | 接点構成1a1b（1NO1NC） | ||
端子カバー
|
電磁接触器及び 電磁開閉器 の電源側用 |
SZ-N7T | 電源側用1個 | 可逆形電磁接触器は異なる形式の端子カバーとなります。 可逆形電磁開閉器には適用できません。 |
| 電磁開閉器 負荷側用 |
SZ-WN7T | 負荷側用（サーマル用）1個 | 遅動形サーマル（2L,3L）付き及び 可逆形電磁開閉器には適用できません。 |
|
| コイルサージ 吸収ユニット |
- | - | - | 内蔵しています。 |
| スペアパーツ | 主接点キット | SZ-MC/SC-N7 | 主可動接点3個、主固定接点6個 | 1セット/電磁接触器 |
| コイル | SZ-GS/N6 100V |
100V（AC100V-127V 50Hz/60Hz, DC100-120V） |
AC/DC共用コイル | |
| SZ-GS/N6 200V |
200V（AC200V-250V 50Hz/60Hz, DC200-240V） |
AC/DC共用コイル | ||
| SZ-GS/N6 400V |
400V（AC380V-450V 50Hz/60Hz） |
ACコイル | ||
※その他、充電部保護カバー、IC出力用コイル駆動ユニット等もラインアップしております。
