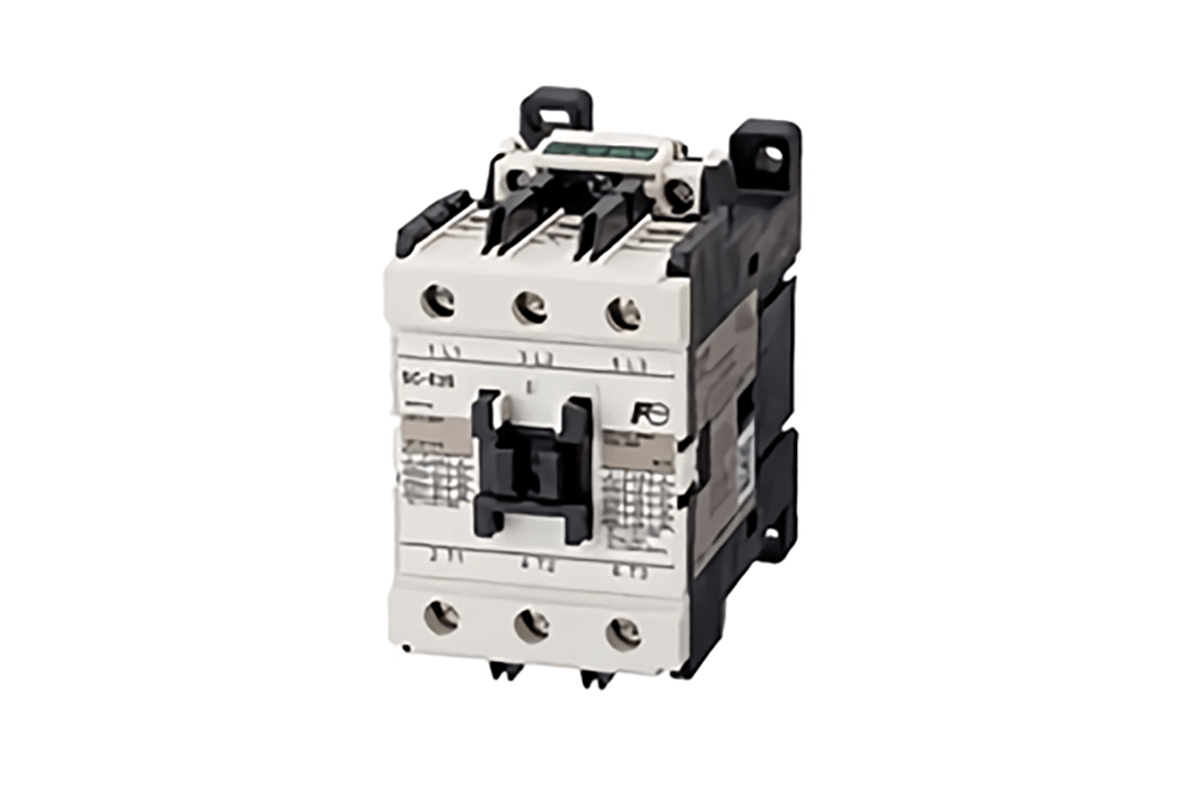

SC-Eシリーズ

欧米市場に適応した省スペースコンタクタです。

主要規格を標準品で取得

新JIS、IEC規格に適合するとともに、UL、CSA規格認定取得およびCEマーク表示しています。

主回路3極品のシリーズ化

主回路3極品は幅43mm(~25A)、54mm(~50A)、67mm(~80A)の3モジュールでシリーズ化しました。(E02~E4形)

配線作業性の向上

主回路配線で電線の直接接続ができるボックス端子構造を採用しています。(E1~E7形)

フィンガープロテクション端子構造の採用

充電部の露出を防止するフィンガープロテクション端子構造を採用しています。

高運転信頼性を実現

スーパーマグネット(AC入力DC出力励磁方式)の採用による高運転信頼性を実現しました。(E5、E6、E7形)

電磁接触器・サーマルリレーSC-Eシリーズ

形式 定格容量〔kW〕 定格使用電流〔A〕 開放熱電流
(定格通電電流)〔A〕
三相かご形モータ標準適用(AC-3) 三相かご形モータ標準適用(AC-3)
200-240V 380-440V 200-240V 380-440V
SC-E02形 2.2 4 9 9 20
SC-E03形 3 5.5 12 12 20
SC-E04形 4 7.5 18 18 25
SC-E05形 5.5 11 25 25 32
SC-E1形 7.5 15 32 32 50
SC-E2形 11 18.5 40 40 60
SC-E2S形 15 22 50 50 65
SC-E3形 18.5 30 68 65 100
SC-E4形 22 40 80 80 105
SC-E5形 30 55 105 105 150
SC-E6形 37 60 125 125 150
SC-E7形 45 75 150 150 200

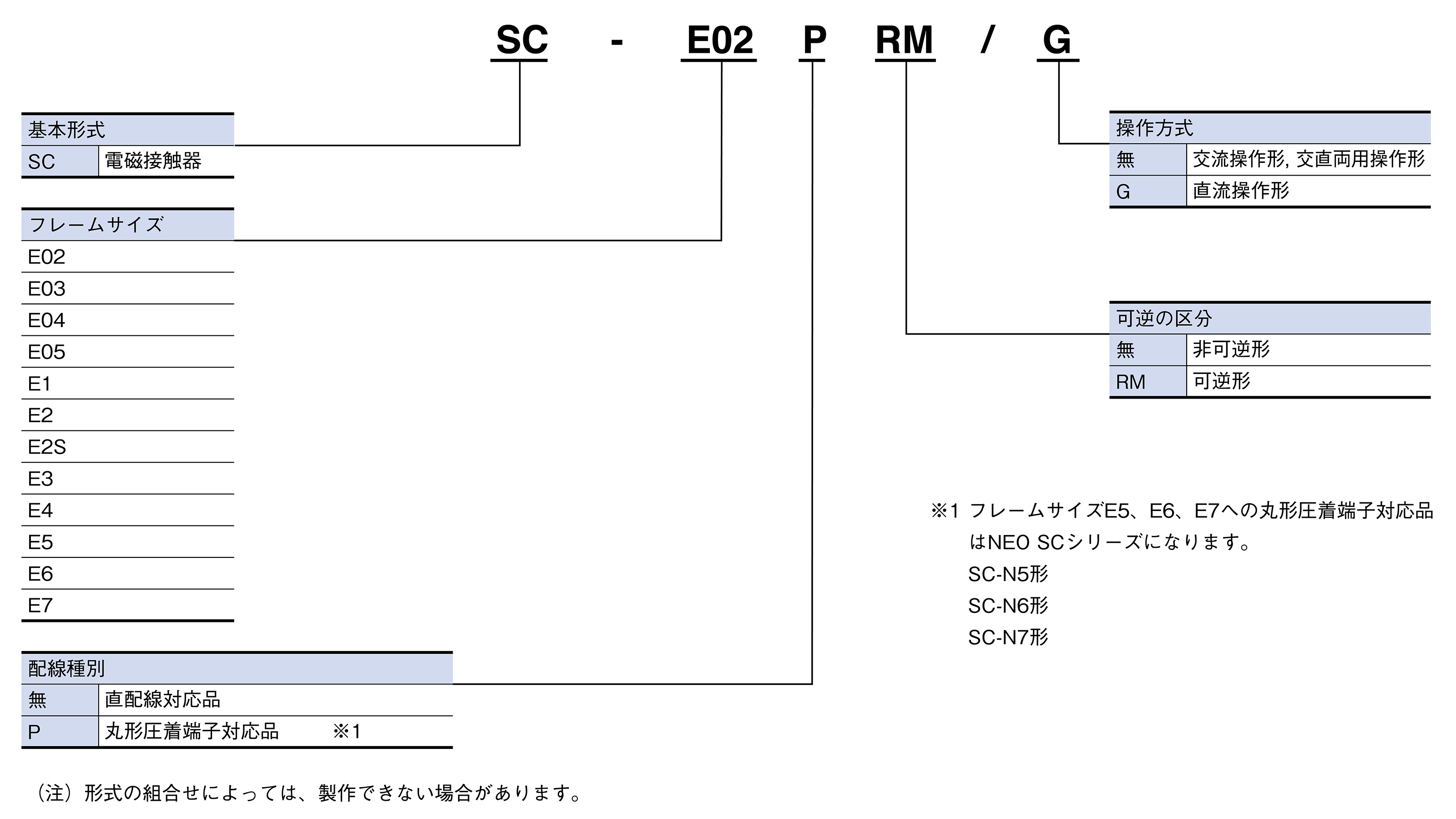

ご希望の形式をお選びください。
形式をクリックすると製品詳細ページをご覧いただけます。

電磁接触器・サーマルリレーSC-Eシリーズ

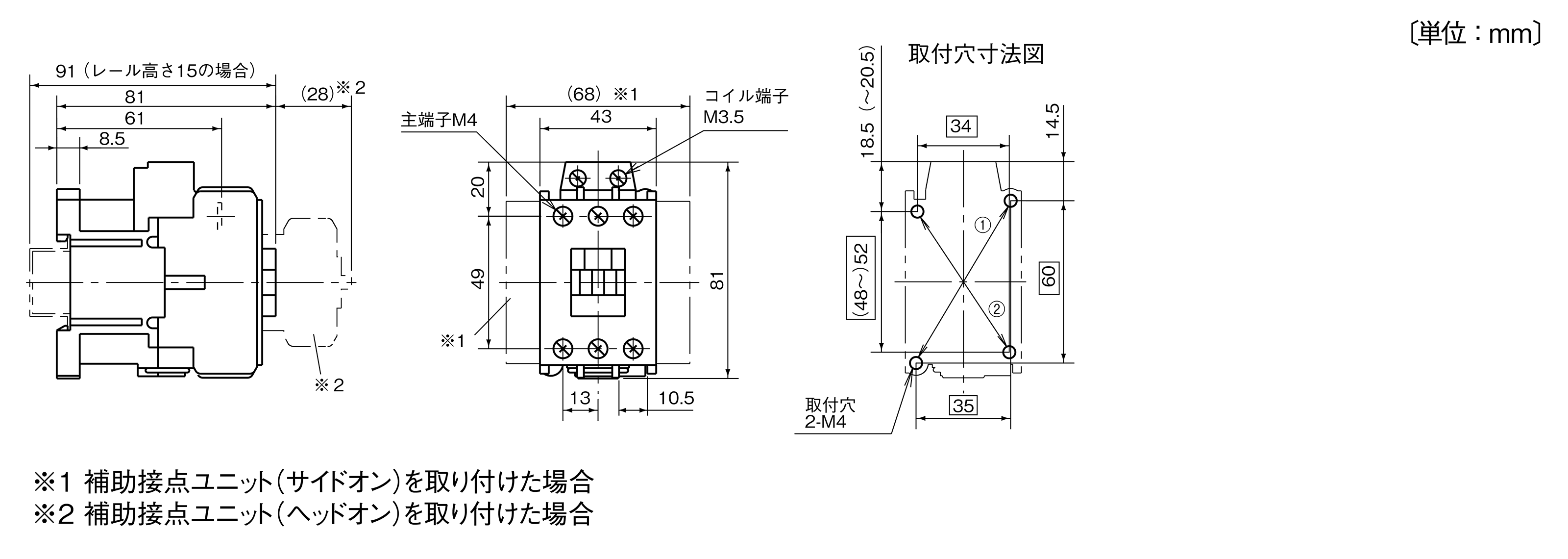

SC-E02、E03、E04、E05形

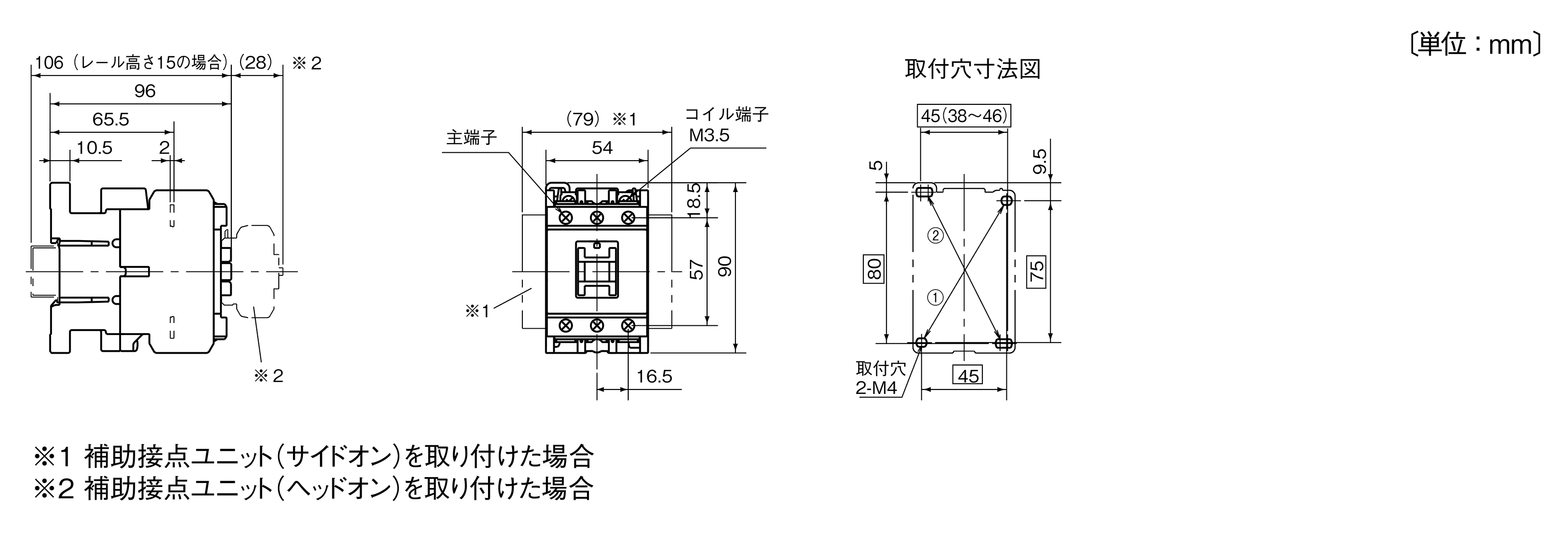

SC-E1、E2、E2S形

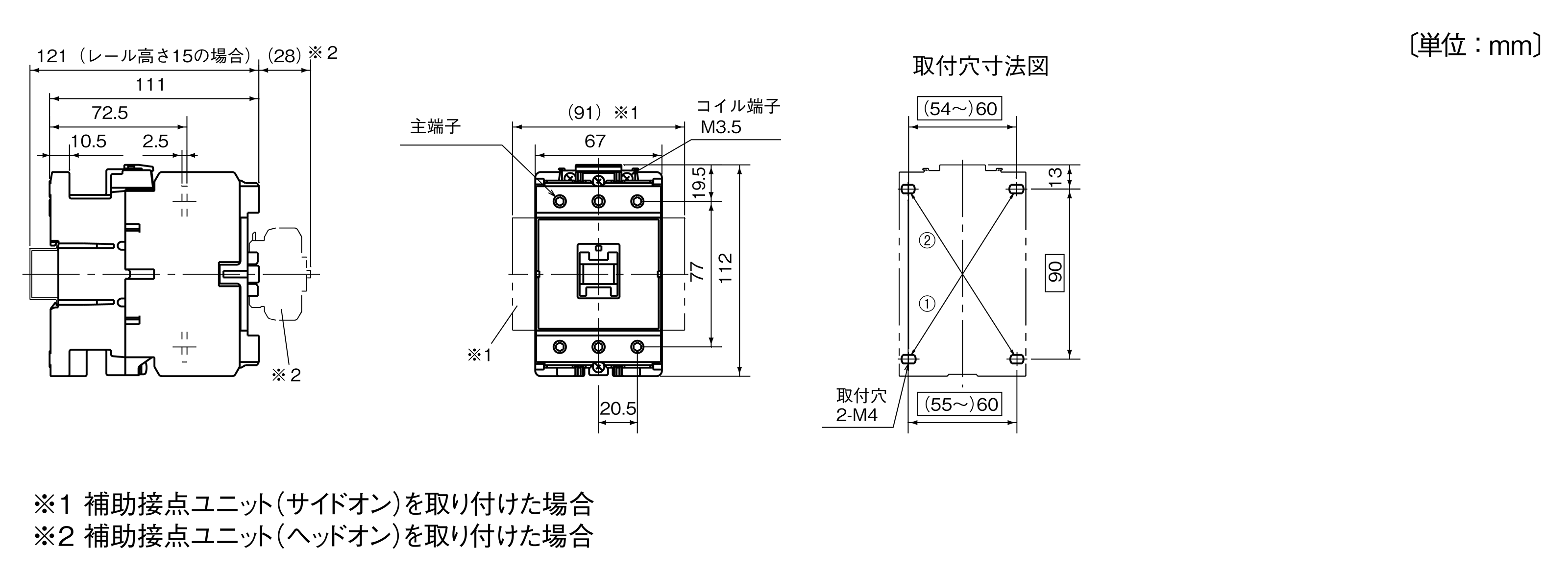

SC-E3、E4形

電磁接触器・サーマルリレーSC-Eシリーズ
