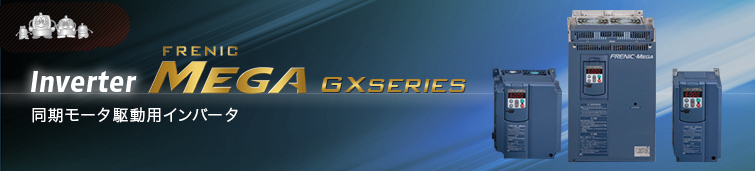

インバータ FRENIC-MEGA GX Series

インバータ FRENIC-MEGA GX Series
  • 特長
  • 仕様
  • カタログ

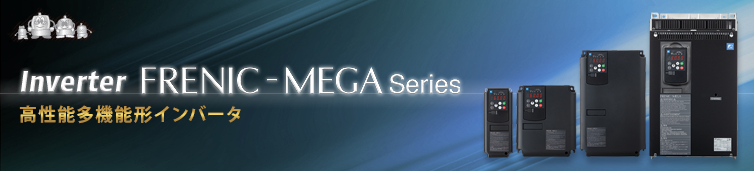

高性能多機能形インバータ(FRENIC-MEGAシリーズ)を基本ベースにした「同期モータ駆動専用GXシリーズ」!

  • 制御性能の向上
    ・PGベクトル制御,センサレスベクトル制御
    ・電流応答,速度応答の性能向上(ベクトル制御)
    ・過負荷耐量の向上

    HD(High duty)仕様 200%-3秒/150%-1分:一般用途向
    LD(Low duty)仕様 120%-1分:ファン・ポンプ用途向

  • メンテナンス性の向上
    ・タッチパネルにUSBコネクタ搭載
    ・メンテナンス時期の予報信号出力可能
    ・長寿命部品の採用(設計寿命10年)
    (主回路コンデンサ,電解コンデンサ,冷却ファン)
    ・多機能タッチパネルをオプションでラインナップ
  • 多彩なアプリケーション
    ・用途に適した多彩な機能

    例:制動トランジスタ破損検出機能,ブレーキ信号の向上,比率運転の搭載

    ・用途に適した多彩な機能
    ・ネットワーク対応の充実

    (CC-Link,DeviceNet,PROFIBUS-DPなど)

  • 環境への適応
    ・RoHS指令(※特定有害物質使用制限指令)に対応

    ※特定有害6物質
    鉛・水銀・カドミウム・六価クロム
    ポリ臭化ビフェニール(PBB)
    ポリ臭化ジフェニールエーテル(PBDE)

    ・耐環境性の向上
  • 高度な速度制御(PMPGフィードバックカード使用)
    ・ファン・ポンプ用途に最適!

    速度制御で吐出圧力・風量・水量の調整をすることにより,消費電力を低減することが可能となります。

  • PID制御
    ・ファン・ポンプ用途に最適!

    ファン・ポンプの吐出圧力や風量,水量を一定制御することが可能です。
    また,少水量停止機能搭載により,少水量停止前に加圧運転が可能です。
    ポンプの吐出圧一定制御:少水量停止を行う時ブラダタンク(圧力タンク)を加圧し,少水量停止時間を伸ばすことで,省エネ効果が大きくなります。
    注)詳細は,別途お問合せください。

  • 速度制御による省エネ
    ・センサ付ベクトル制御で速度制御範囲1:1000が可能!

    (速度制御精度:±0.01%,速度応答:400rad/s,トルク精度:±10%)
    印刷機・プレス機械などの用途に適しています。

    (注1)
    インバータ FRENIC-MEGA(GX Series)とPMPGフィードバックの組合せにより,センサ付同期モータ(GNF Series)の運転が可能になります。
    (注2)
    上記の仕様は,ご使用になる環境・条件により異なる場合があります。

3相200V系列[HD仕様:High Duty(重過負荷向)・LD仕様:Low Duty(経過負荷向)]

定格出力〔kW〕 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90
適用モータ*1〔kW〕 HD仕様 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90
LD仕様 7.5 11 15 18.5 22 30 37 45 55 75 90 -
出力定格 定格容量*2〔kVA〕 HD仕様 10 14 18 24 28 34 45 55 68 81 107 131
LD仕様 11 16 20 25 30 43 55 68 81 107 131 -
定格電流〔A〕*3 HD仕様 27 37 49 63 76 90 119 146 180 215 283 346
LD仕様 31.8
(29)
46.2
(42)
59.4
(55)
74.8
(68)
88
(80)
115
(107)
146 180 215 283 346 -
過負荷電流定格 HD仕様 150%-1min, 200%-3.0s
LD仕様 120%-1min
入力電源 主電源 相数・電圧・周波数 3相200〜240V,50/60Hz 3相200〜220V,50Hz,
3相200〜230V,60Hz
電圧・周波数 許容変動 電圧:+10〜-15%(相間アンバランス率2%以内 *4)周波数:+5〜-5%
所要電源容量*5
(DCR付)〔kVA〕
HD仕様 7.4 10 15 20 25 30 40 48 58 71 98 116
LD仕様 10 15 20 25 30 40 48 58 71 98 116 -
直流リアクトル(DCR)*6 オプション 標準付属
保護構造(IEC60529) IP20 閉鎖形 UL open type IP00 開放形 UL open type
冷却方式 ファン冷却
質量〔kg〕 6.5 6.5 5.8 9.5 9.5 10 25 32 42 43 62 105

3相400V系列[HD仕様:High Duty(重過負荷向)・LD仕様:Low Duty(経過負荷向)]

定格出力〔kW〕 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 220 280 315
適用モータ*1〔kW〕 HD仕様 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 220 280 315
LD仕様 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 220 280 - -
出力定格 定格容量*2〔kVA〕 HD仕様 10 14 18 24 29 34 45 57 69 85 114 134 160 192 231 287 316 396 445
LD仕様 12 17 22 28 33 45 57 69 85 114 134 160 192 231 287 316 396 - -
定格電流〔A〕*3 HD仕様 13.5 18.5 24.5 32 39 45 60 75 91 112 150 176 210 253 304 377 415 520 585
LD仕様 16.5 23 30.5 37 45 60 75 91 112 150 176 210 253 304 377 415 520 - -
過負荷電流定格 HD仕様 150%-1min, 200%-3.0s
LD仕様 120%-1min
入力電源 主電源 相数・電圧・周波数 3相380〜480V,50/60Hz
電圧・周波数 許容変動 電圧:+10〜-15%(相間アンバランス率2%以内 *4)周波数:+5〜-5%
所要電源容量*5
(DCR付)〔kVA〕
HD仕様 7.4 10 15 20 25 30 40 48 58 71 90 114 140 165 199 248 271 347 388
LD仕様 10 15 20 25 30 40 48 58 71 98 114 140 165 199 248 271 347 - -
直流リアクトル(DCR)*6 オプション 標準付属
保護構造(IEC60529) IP20 閉鎖形 UL open type IP00 開放形 UL open type
冷却方式 ファン冷却
質量〔kg〕 6.5 6.5 5.8 9.5 9.5 10 25 26 31 33 42 62 64 94 98 129 140 245 245
*1)
適用モータは,当社同期モータシリーズ(6P)となります。
*2)
定格容量は,200V系列:220V定格/400V系列:440V定格の場合を示します。
*3)
周囲温度が40℃以上で,かつキャリア周波数を3kHz以上でご使用の場合は,連続運転時の電流が( )内の電流以下になるように負荷側で調整してください。
*4)
相間アンバランス率〔%〕=(最大電圧〔V〕- 最小電圧〔V〕)/3相平均電圧〔V〕× 67(IEC61800-3参照)2〜3%のアンバランス率で使用の場合は交流リアクトル(ACR:オプション)を使用してください。
*5)
直流リアクトル(DCR)付の場合を示します。
*6)
55kWの直流リアクトル(DCR)HD仕様の場合はオプション,LD仕様の場合は標準付属となります。
