標準形 センサレス GNB2 Series
- 特長
- 仕様
- オプション
- カタログ
-
高効率・省エネ
モータ効率IE3（プレミアム効率）と同等レベル！
注） IE3は、IEC 60034-30-1規定の効率クラスです。 -
小形・軽量化
体積比：平均▲35％、質量比：平均▲40％！（当社比）
従来のインダクションモータ・トップランナーモータに対しモータ枠番1〜3枠ダウンしました。
機械のコンパクト化、省スペース化が可能です。 -
高力率
受電設備容量の低減が可能！
高効率はもちろん従来のインダクションモータ・トップランナーモータに対し、高力率なため設備等の電流容量を低減できます。 -
メンテナンスが容易
軸受交換作業が簡単！
回転子（ロータ）を引抜かなくても軸受交換が可能な構造とし現場での交換・作業効率の改善ができます。
| 定格出力〔kW〕 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基底回転速度〔min-1〕 | 1800 | ||||||||||||
| 定格トルク〔N・m〕 | 29.2 | 39.8 | 58.3 | 79.5 | 98.1 | 117 | 159 | 196 | 239 | 292 | 398 | 477 | |
| 形式 | GNB2 | ||||||||||||
| センタハイト〔mm〕 （従来のインダクションモータ） |
112 （132） |
112 （160） |
132 （180） |
160 （200） |
180 （225） |
180 （250） |
200 （250） |
||||||
| 定格電流値 （二次側）〔A〕 |
200V | 20 | 29 | 42 | 57 | 70 | 80 | 108 | 144 | 160 | 200 | 270 | 316 |
| 400V | 10 | 15 | 21 | 29 | 35 | 40 | 54 | 72 | 80 | 100 | 135 | 158 | |
| 慣性モーメント〔kg・m2〕 | 0.014 | 0.018 | 0.021 | 0.029 | 0.049 | 0.065 | 0.081 | 0.153 | 0.191 | 0.325 | 0.432 | 0.721 | |
| 極数 | 6P | ||||||||||||
| 保護構造 | 全閉外扇形（IP44） | ||||||||||||
| 取付方式 | 足取付（IMB3） | ||||||||||||
| 過負荷耐量 | 120% 1分間 | 150% 1分間 | |||||||||||
| 時間定格 | S1（連続） | ||||||||||||
| 絶縁の耐熱クラス | 155（F） | ||||||||||||
| 回転方向 | 運転側から見て，反時計方向（CCW） | ||||||||||||
| 騒音〔dB（A）at1m〕 | 70以下 | 80以下 | |||||||||||
| 振動〔μm，p-p〕 | 10以下 | ||||||||||||
| 耐振動〔m/s2〕 | 6.86（0.7G） | ||||||||||||
| 設置場所 | 屋内，標高1000m以下 | ||||||||||||
| 周囲温度，湿度 | -10〜＋40℃，90%RH以下（結露しないこと） | ||||||||||||
| 塗装色 | マンセルN1.2 | ||||||||||||
| 定格出力〔kW〕 | 110 | 132 | 160 | 200 | 220 | 250 | 280 | 300 | 315 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 基底回転速度〔min-1〕 | 1800 | |||||||||
| 定格トルク〔N・m〕 | 583 | 700 | 848 | 1061 | 1167 | 1326 | 1485 | 1591 | 1671 | |
| 形式 | GNB2 | |||||||||
| センタハイト〔mm〕 （従来のインダクションモータ） | 225 （280） | 250 （315） | 280 （315） | 280 （355） |
||||||
| 定格電流値 （二次側）〔A〕 | 200V | − | − | − | − | − | − | − | − | − |
| 400V | 190 | 223 | 273 | 336 | 376 | 440 | 465 | 520 | 545 | |
| 慣性モーメント〔kg・m2〕 | 0.792 | 0.898 | 1.72 | 2.00 | 2.26 | 2.86 | 3.19 | 3.54 | 3.54 | |
| 極数 | 6P | |||||||||
| 保護構造 | 全閉外扇形（IP54） | |||||||||
| 取付方式 | 足取付（IMB3） | |||||||||
| 過負荷耐量 | 150% 1分間 | |||||||||
| 時間定格 | S1（連続） | |||||||||
| 絶縁の耐熱クラス | 155（F） | |||||||||
| 回転方向 | 運転側から見て，反時計方向（CCW） | |||||||||
| 騒音〔dB（A）at1m〕 | 90以下 | |||||||||
| 振動〔μm，p-p〕 | 10以下 | |||||||||
| 耐振動〔m/s2〕 | 6.86（0.7G） | |||||||||
| 設置場所 | 屋外，標高1000m以下 | |||||||||
| 周囲温度，湿度 | -10〜＋40℃，90%RH以下（結露しないこと） | |||||||||
| 塗装色 | マンセルN1.2 | |||||||||
- （注1）
- 上記在庫欄 ◎：標準在庫品、 ：受注生産品
- （注2）
- 基底回転速度1000、1200、1500、3000、3600〔min-1〕の専用モータも製作可能です。
- （注3）
- 商用運転から切替えの場合は、別途お問合せください。
- （注4）
- モータ枠番160以下については、フランジ取付形も製作可能です。
- （注5）
- 定格出力3.7kW以下の専用モータが必要な場合は、別途お問合せください。
スライドベース・レール
〔単位：mm〕
| 枠番 | 形式 | 品番コード | 概略質量 〔kg〕 |
|
|---|---|---|---|---|
| 112Mh | SB | 112MH | MXB1100 | 3.6 |
| 112Jh | 112JH | MXB1101 | 9 | |
| 132Lh | 132LH | MXB1102 | 11 | |
| 132Hh | 132HH | MXB1103 | 12 | |
| 160Lg | 160LG | MXB1104 | 22 | |
| 160Jg | 160JG | MXB1105 | 23 | |
| 180Lg | 180LG | MXB1106 | 25 | |
| 180Jg | SR | 200JG | MXR1100 | 2×19 |
| 200Jg | 2×19 | |||
- （注1）
- 標準形同期モータGNB2シリーズ（センサレス）、GNF2シリーズ（センサ付）専用品となります。
- （注2）
- 上記は、全て標準在庫品です。
- （注3）
- 塗装色は、マンセルN1.2です。
アースリング

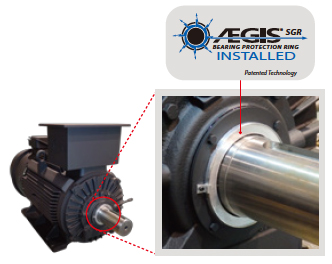

枠番225以上のモータには、軸受電食防止対策としてアースブラシを原則取り付けています。アースブラシは、消耗品のため定期交換が必要になります。尚、据付場所や運用状態等によりアースブラシの交換が困難な場合には、メンテナンスフリーのアースリング（イージス SGR）も、オプションで準備していますのでご注文の際、ご用命ください。
