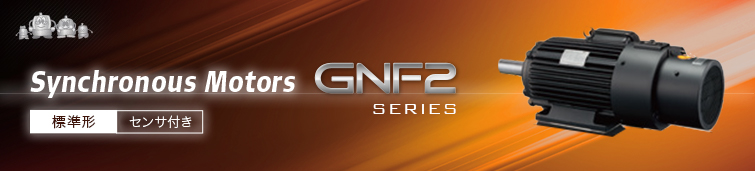

標準形 センサ付き GNF2 Series

標準形 センサ付き GNF2 Series
  • 特長
  • 仕様
  • オプション
  • カタログ
  • 高効率・省エネ
    モータ効率IE3(プレミアム効率)と同等レベル!
    注) IE3は、IEC 60034-30-1規定の効率クラスです。
  • 高度な速度制御対応
    PGベクトル制御が可能!
    印刷機・プレス機械などの用途に適しています。
    注)インバータオプション品のPMPGフィードバックカードが必要となります。
  • 小形・軽量化
    積比:平均▲35%、質量比:平均▲40%!(当社比)
    従来のインダクションモータ・トップランナーモータに対しモータ枠番1〜3枠ダウンしました。
    機械のコンパクト化、省スペース化が可能です。
  • 高力率
    受電設備容量の低減が可能!
    高効率はもちろん従来のインダクションモータ・トップランナーモータに対し、高力率なため設備等の電流容量を低減できます。
定格出力[kW]5.57.5111518.522303745557590
基底回転速度[min-1]1500
最高回転速度[min-1]2000
定格トルク[N・m]35.047.770.095.5118140191235286350477573
形式GNF2
センタハイト[mm]
(従来のインダクションモータ)
112
(132)
112
(160)
132
(180)
160
(200)
180
(225)
180
(250)
200
(250)
定格電流値
(二次側)[A]
200V202942577182113140165200270316
400V101521293641577083100135158
慣性モーメント[kg・m2]0.0180.0210.0270.0360.0650.0700.0900.1530.1910.3500.4670.805
極数6P
保護構造全閉他力通風(IP44),通風方向:反運転側から運転側へ排気
取付方式足取付(IMB3)
過負荷耐量150% 1分間
時間定格S1(連続)
絶縁の耐熱クラス155(F)
回転方向運転側から見て,反時計方向(CCW)
内蔵部品エンコーダ1024P/R,DC5V,信号A・A・B・B(運転側から見てCCWにて,Bが90°進み)・Z・Z, U・U・V・V・W・W
ラインドライバー出力
サーミスタNTCサーミスタ1個
騒音[dB(A)at1m]80以下
振動[μm,p-p]10以下
耐振動[m/s2]6.86(0.7G)
設置場所屋内,標高1000m以下
周囲温度,湿度-10〜+40℃,90%RH以下(結露しないこと)
塗装色マンセルN1.2
定格出力[kW]110132160200220250280300
基底回転速度[min-1]1500
最高回転速度[min-1]2000
定格トルク[N・m]700840101812731400159117821910
形式GNF2
センタハイト[mm]
(従来のインダクションモータ)
225
(280)
250
(280)*
280
(315)
280
(355)
定格電流値
(二次側)[A]
200V
400V198232273340369420480520
慣性モーメント[kg・m2]0.8820.9941.962.222.892.893.243.24
極数6P
保護構造全閉他力通風(IP54),通風方向:反運転側から運転側へ排気
取付方式足取付(IMB3)
過負荷耐量150% 1分間
時間定格S1(連続)
絶縁の耐熱クラス155(F)
回転方向運転側から見て,反時計方向(CCW)
内蔵部品エンコーダ1024P/R,DC5V,信号A・A・B・B(運転側から見てCCWにて,Bが90°進み)・Z・Z, U・U・V・V・W・W
ラインドライバー出力
サーミスタNTCサーミスタ2個
騒音[dB(A)at1m]90以下
振動[μm,p-p]10以下
耐振動[m/s2]6.86(0.7G)
設置場所屋外,標高1000m以下
周囲温度,湿度-10〜+40℃,90%RH以下(結露しないこと)
塗装色マンセルN1.2
(注1)
上記在庫欄 ◎:標準在庫品、      :受注生産品
(注2)
基底回転速度1500[min-1]以外の専用モータが必要な場合は、別途お問合せください。
(注3)
商用運転から切替えの場合は、別途お問合せください。
(注4)
定格出力3.7kW以下の専用モータが必要な場合は、別途お問合せください。
(注5)
低減トルク負荷であれば、センサレスも対応可能ですので別途お問合せください。
(注6)
*部の従来のインダクションモータは当社MVKシリーズです。

スライドベース・レール

〔単位:mm〕

枠番形式品番コード概略質量
〔kg〕
112MhSB112MHMXB11003.6
112Jh112JHMXB11019
132Lh132LHMXB110211
132Hh132HHMXB110312
160Lg160LGMXB110422
160Jg160JGMXB110523
180Lg180LGMXB110625
180JgSR200JGMXR11002×19
200Jg2×19
(注1)
標準形同期モータGNB2シリーズ(センサレス)、GNF2シリーズ(センサ付)専用品となります。
(注2)
上記は、全て標準在庫品です。
(注3)
塗装色は、マンセルN1.2です。

アースリング

枠番225以上のモータには、軸受電食防止対策としてアースブラシを原則取り付けています。アースブラシは、消耗品のため定期交換が必要になります。尚、据付場所や運用状態等によりアースブラシの交換が困難な場合には、メンテナンスフリーのアースリング(イージス SGR)も、オプションで準備していますのでご注文の際、ご用命ください。
