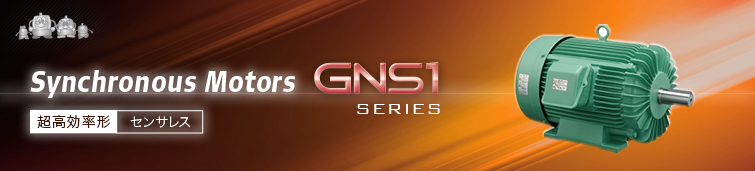

超高効率形 センサレス GNS1 Series

超高効率形 センサレス GNS1 Series
  • 特長
  • 仕様
  • オプション
  • カタログ
  • 高効率・省エネ
    モータ効率IE4(スーパープレミアム効率)レベル以上!
    (注) IE4は、IEC 60034-30-1規定の効率クラスです。
  • 高力率
    受電設備容量の低減が更に可能!
    従来のインダクションモータ・トップランナーモータ及び標準形・高効率形同期モータに対し、更に高力率なため設備等の電流容量を大幅に低減できます。
  • 置き換えが容易・軽量化
    従来のインダクションモータ・トップランナーモータと取付寸法同一!
    従来のインダクションモータ・トップランナーモータと同枠設計により、スムーズな置き換えが可能です。
    (注)
    従来のインダクションモータ・トップランナーモータに対し、全長が長くなる機種がありますので、詳細は「外形寸法図」にてご確認願います。
  • メンテナンスが容易
    軸受交換作業が簡単!
    軸受を交換する際、標準形同期モータの構造と同様に回転子(ロータ)を引抜かなくても交換が可能です。また、現場での交換も可能となり、作業効率の改善ができます。
定格出力〔kW〕111518.52230374555
基底回転速度〔min-11800
定格トルク〔N・m〕588098117159196239292
形式200V級GNS1
400V級GNS1
枠番160M160L180M180L200L225S
定格電流値
(二次側)〔A〕
200V40546476104130158190
400V2027323852657995
慣性モーメント〔kg・m20.0320.0410.0760.0960.1290.2850.3250.433
極数6P
保護構造全閉外扇形(IP44)
取付方式足取付(IMB3)
過負荷耐量150% 1分間
時間定格S1(連続)
絶縁の耐熱クラス155(F)
回転方向運転側から見て,反時計方向(CCW)
騒音〔dB(A)at1m〕75以下
振動〔μm,p-p〕10以下
耐振動〔m/s26.86(0.7G)
設置場所屋内,標高1000m以下
周囲温度,湿度-10〜+40℃,90%RH以下(結露しないこと)
塗装色マンセル5G6/4.5
定格出力〔kW〕7590110132160200
基底回転速度〔min-11800
定格トルク〔N・m〕3984775847008491061
形式200V級 GNS1
400V級GNS1
枠番250S250M280S280M315S315M
定格電流値
(二次側)〔A〕
200V256324
400V127153186223268331
慣性モーメント〔kg・m20.7750.7951.601.632.452.51
極数6P
保護構造 全閉外扇形(IP44) 全閉外扇形(IP54)
取付方式足取付(IMB3)
過負荷耐量150% 1分間
時間定格S1(連続)
絶縁の耐熱クラス155(F)
回転方向運転側から見て,反時計方向(CCW)
騒音〔dB(A)at1m〕85以下
振動〔μm,p-p〕10以下
耐振動〔m/s26.86(0.7G)
設置場所屋内,標高1000m以下屋外,標高1000m以下
周囲温度,湿度-10〜+40℃,90%RH以下(結露しないこと)
塗装色マンセル5G6/4.5
(注1)
上記在庫欄 ◎:標準在庫品、      :受注生産品
(注2)
基底回転速度1800〔min-1〕以外の専用モータが必要な場合は、別途お問合せください。
(注3)
商用運転から切替えの場合は、別途お問合せください
(注4)
定格出力7.5kW以下の専用モータが必要な場合は、別途お問合せください。
(注5)
上記枠番は、従来のインダクションモータと同一となります。

スライドベース・レールアースリング

〔単位:mm〕

枠番形式品番コード質量
〔kg〕
132SSB132SMXB10464.7
132M 132MMXB10475.0
160M 160MMXB10488.5
160L 160LMXB1049 9
180M 180MMXB1050 11
180L 180LMXB1051 11
200L200LMXB105318
225S 225SMXB1054 25
250S GS iVnAMXR7000 2×20
250M 2×20
280S 2×20
280M 2×20
315S Vn- 2×42
315M 2×42
(注1)
従来のインダクションモータ・トップランナーモータのスライドベース・レールと同一品となります。
(注2)
品番コードのある機種は標準在庫品です。
(注3)
塗装色は、SB型:マンセルN5、GS型:マンセルN1.2です。

スライドベース・レールアースリング

枠番225以上のモータには、軸受電食防止対策としてアースブラシを原則取り付けています。アースブラシは、消耗品のため定期交換が必要になります。尚、据付場所や運用状態等によりアースブラシの交換が困難な場合には、メンテナンスフリーのアースリング(イージス SGR)も、オプションで準備していますのでご注文の際、ご用命ください。
