電力品質監視装置 PowerLogic ION9000シリーズ

ION(アイオン)9000シリーズでは瞬低(サグ)/過電圧(スエル)、トランジェント、高次元高調波などの電力品質にかかわる事象を監視します。

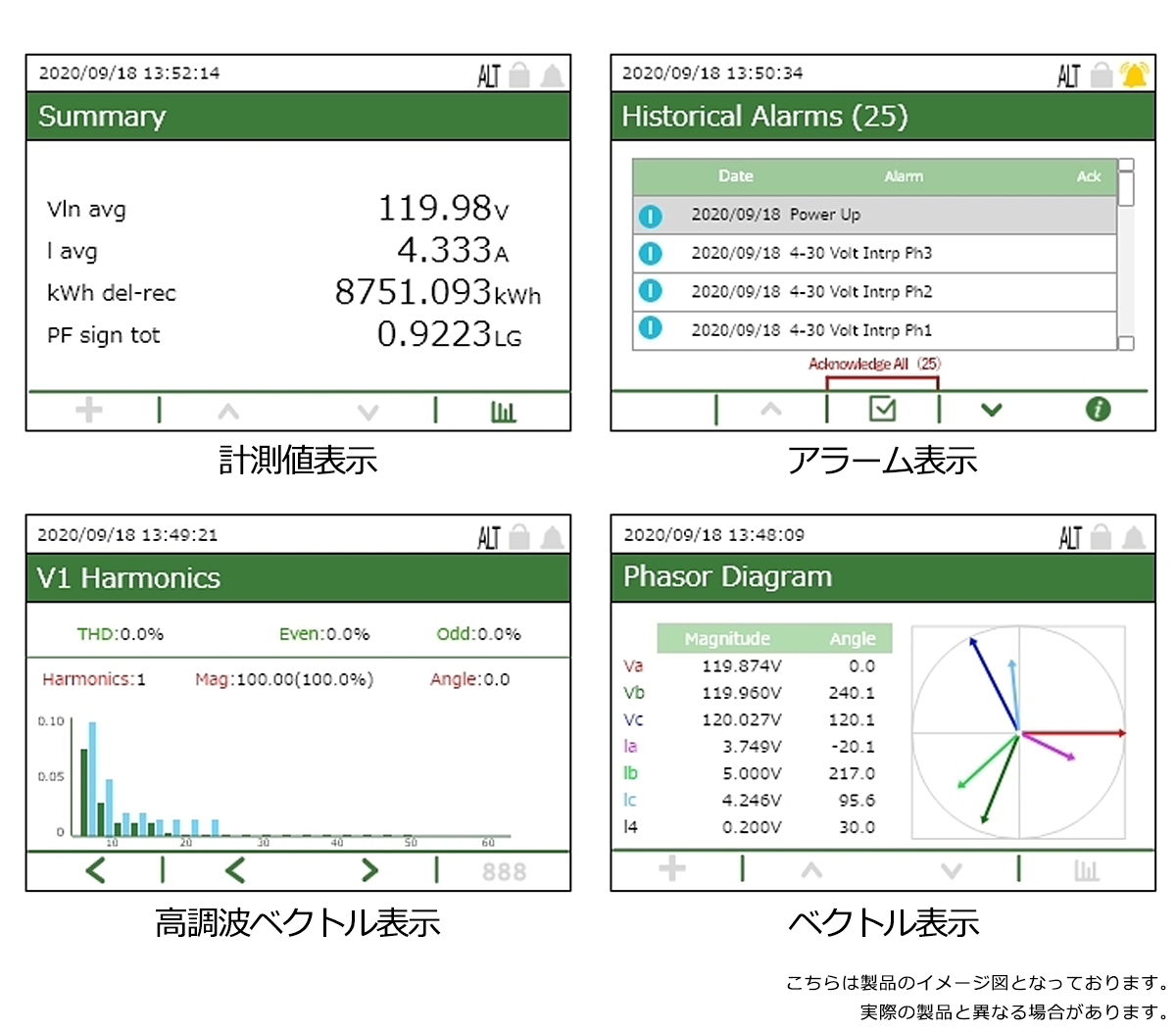

表示画面例

エネルギー管理・電力品質計測に必要な電圧・電流波形など、計測機能・解析を凝縮し、国際規格に準拠したデジタル形高性能マルチメータです。
電力・エネルギーおよび電力品質の管理・監視システムの構築が可能です。

一般仕様

項目 仕様
計測タイプ 全 1024 サンプル/サイクルで真の実効値計測
計測精度 電流、電圧 Class 0.1 IEC 61557-12
有効電力 Class 0.1 IEC 61557-12
周波数 Class 0.02 IEC 61557-12
力率 Class 0.5 IEC 61557-12
有効電力量 Class 0.1S IEC 62053-22,Class 0.1 IEC 61557-12,
Class 0.1 ANSI C12.20
データ更新間隔 1/2 サイクルまたは 1 秒
電圧入力 計測電圧 AC 57 ~ 400V L-N,AC 100 ~ 690V L-L
インピーダンス 5MΩ,各相
周波数の計測範囲 42 ~ 69Hz(定格:50/60Hz)
電流入力 定格公称電流 IEC:1A(0.1S),5A(0.1S),
ANSI:電流Class 2,10,20(精度Class 0.1)
計測範囲 計測開始電流:1mA(精度範囲外)
精度保証範囲:10mA ~ 20A
許容過負荷 500A rms,1.0 秒,繰り返しなし
入力インピーダンス 0.0003Ω,各相
負担 VA 0.01VA(5A 時)
制御電源 AC AC 90 ~ 480V±10%(50/60Hz±10%),
AC 90 ~ 120V±10%(400Hz)
DC DC 110 ~ 480V±15%
ライドスルー時間 100 ミリ秒(50/60 Hz で5 サイクル)標準,AC 120V
400 ミリ秒(50/60 Hz で20 サイクル)標準,AC 240V
1200 ミリ秒(50/60 Hz で60 サイクル)標準,AC 480V
消費電力(VA) 標準16.5W/38VA(AC 480V,50/60Hz 時)
フルオプション装備のメータ:最大40W/80VA(AC 480V,50/60Hz 時)
入力/出力 メータ本体 DI:8 点,a 接点(AC 30V/DC 60V)
DO:4 点,a 接点(KY)ソリッドステート デジタル出力
(AC 30V/DC60V,75 mA)
+リレー出力:2 点,c 接点(AC 250V 時8 A,DC 24V 時5 A)
オプションモジュール デジタルI/O モジュール
DI:6 点,a 接点(AC 30V/DC 60V) 電圧接点
+リレー出力:2 点,c 接点(AC 250V 時8 A,DC 24V 時5 A)
アナログI/O モジュール
AI:4 点(0 ~ 20mA(*1),4 ~ 20mA,DC 0 ~ 30V)
+ AO:2 点(0 ~ 20mA(*1),4 ~ 20mA,DC 0 ~ 10V)
質量 ION9000 本体:1.5kg
リモートディスプレイ(RD192):0.9kg
リモートディスプレイ(PM89RD96):0.300kg
I/O モジュール:0.140kg
保護等級 IP65,UL type 12:リモートディスプレイ(RD192)の前面
IP30:パネル面取付け本体の背面,リモートディスプレイの背面,
DIN レール取付け本体,I/O モジュール
いずれも端子部を除く
外形寸法 本体(DIN レール取付け) 160mm×160mm×135.3mm
本体(パネル面取付け) 160mm×160mm×158.5mm
リモートディスプレイ(RD192) 197mm×175mm×48.2mm,パネル面から手前:27.5mm
リモートディスプレイ(PM89RD96) 96mm×96mm×48mm,パネル面から手前:27mm
動作温度範囲 本体:-25 ~ 70℃
ディスプレイ:-25 ~ 60℃
保存温度 -40~85℃
湿度 5~95%、結露なきこと
設置カテゴリ、動作高度 Ⅲ、海抜3000m

(*1)アナログI/Oモジュールのファームウェアバージョンv1.2以上で使用可能。
