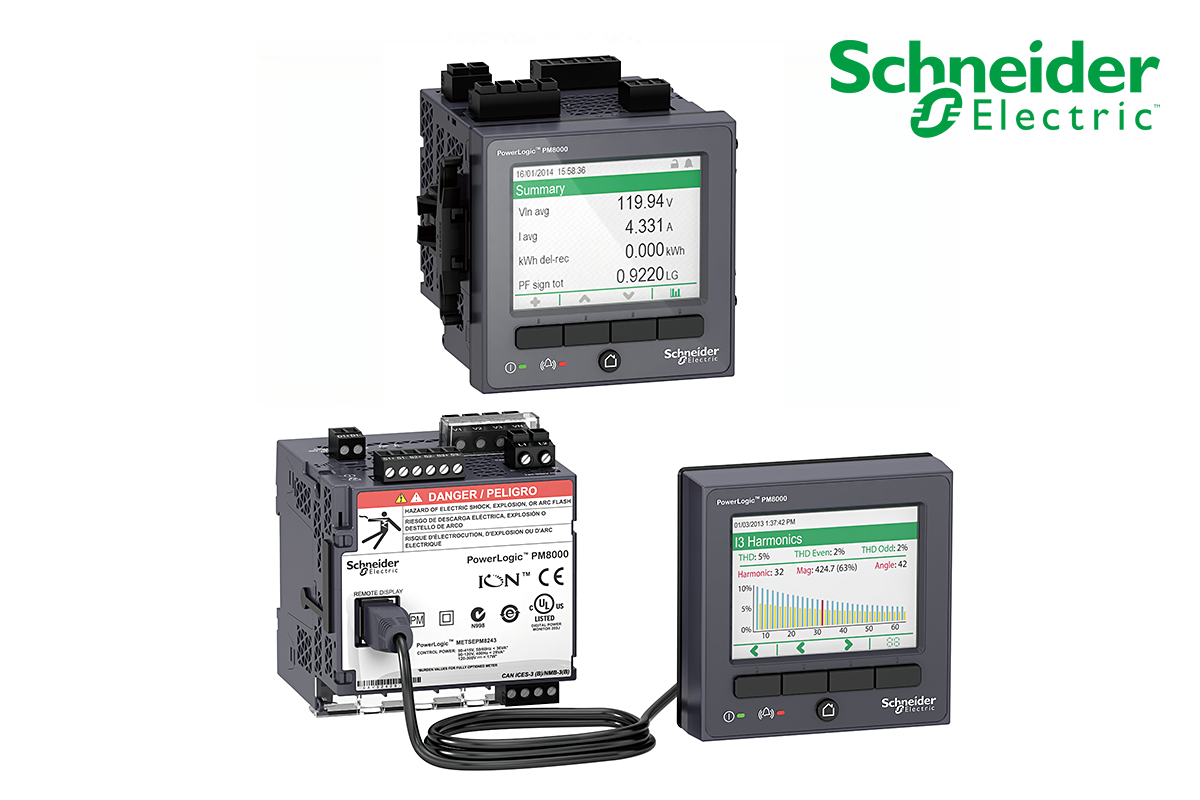

PowerLogic PM8000シリーズ (デジタルパワーメータ)

波形計測、瞬低(サグ)/過電圧(スエル)、データロギング機能やイーサネット、RS-485通信機能を持つ高機能パワーメータです。

製品の特長

  • ・コンパクトなフレームに、高精度な電力・電力量計測、データロギング機能、電力品質測定、警報、イーサネットを持ち、デジタル・アナログ入出力機能などを組み込むことが可能。
  • ・工場、ビル、商用施設、電力施設、もしくはデータセンター、病院、重工業などクリティカルパワー設備などの省エネ・設備管理用の高圧・低圧配電施設のローカル・遠隔監視用に設計。
  • ・波形計測、瞬低(サグ)/過電圧(スエル)検出機能および、63次までの高調波(電圧・電流)解析機能を有しあらゆるニーズに対応。
  • ・カラーディスプレイ採用により視認性を高め使いやすさを追求。
  • ・シリアル通信、イーサネット通信を経由して電力監視システムに組み込むことが可能。

一般仕様

項目 仕様
制御電源 周波数
許容範囲
50/60Hz ±10%
400Hz
電圧 AC 90~415V±10%(50/60Hz±10%)、AC 90~120V±10%(400Hz)
DC 110~415V±15%
消費電力 標準:7.7W / 16VA(AC 230V、50/60Hz 時)
フルオプション装備のとき:最大18W / 40VA(AC 415V、50/60Hz 時)
許容
瞬停時間
100ms 最小
200ms 標準 AC200V 時
500ms 標準 AC415V 時
安全規格 IEC/EN 61010-1 ed.3、CAT Ⅲ、400V L-N/690V L-L、
UL 61010-1 ed.3 および CSA-C22.2 No. 61010-1 ed.3、
CAT Ⅲ、347V L-N/600V L-L、IEC/EN 62052-11、保護クラスⅡ
保護構造 IP54、UL type 12:
ディスプレイ一体型の前面、リモートディスプレイの前面
IP30:
ディスプレイ一体型の背面、リモートディスプレイの背面、
ディスプレイ分離型 本体、I/O モジュール
いずれも端子部を除く
周囲温度 本体 -25~ 70℃
ディスプレイ -25~ 60℃
保存温度 -40~ 85℃
相対湿度 5~ 95%、結露なきこと
高度 3000m
外形寸法
W×H×D
ディスプレイ一体型 111×105×95mm、パネル面から手前:16.5mm
ディスプレイ分離型 本体 91.5×106×90.8mm
リモートディスプレイ 96×96×48mm、パネル面から手前:27mm
I/O モジュール 90.5×112×22.5mm
質量 ディスプレイ一体型 581g
ディスプレイ分離型本体 528g
リモートディスプレイ 300g
I/Oモジュール 140g

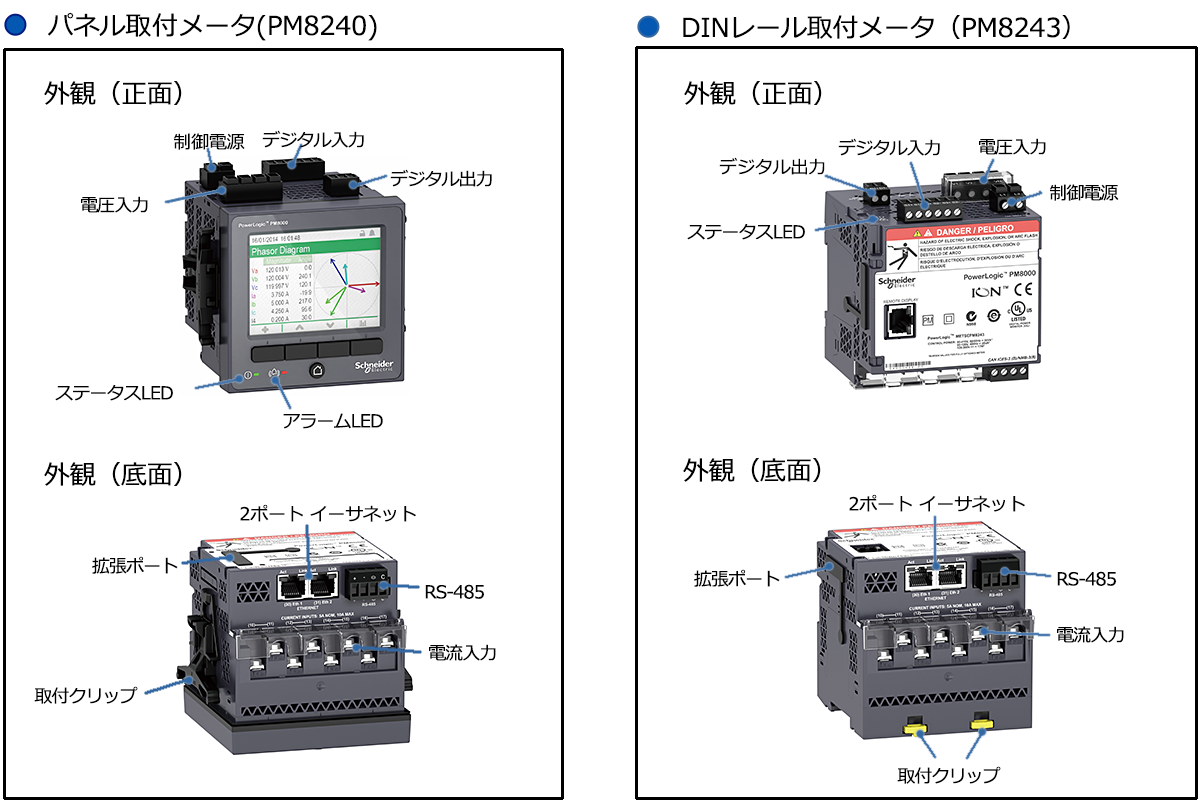

PM8240、PM8243、PM89RD96

PM8240 ディスプレイ一体型

PM8243 ディスプレイ分離型(本体) DINルール取付

PM89RD96
