スイッチング電源
制御盤用電源

FIP06シリーズ

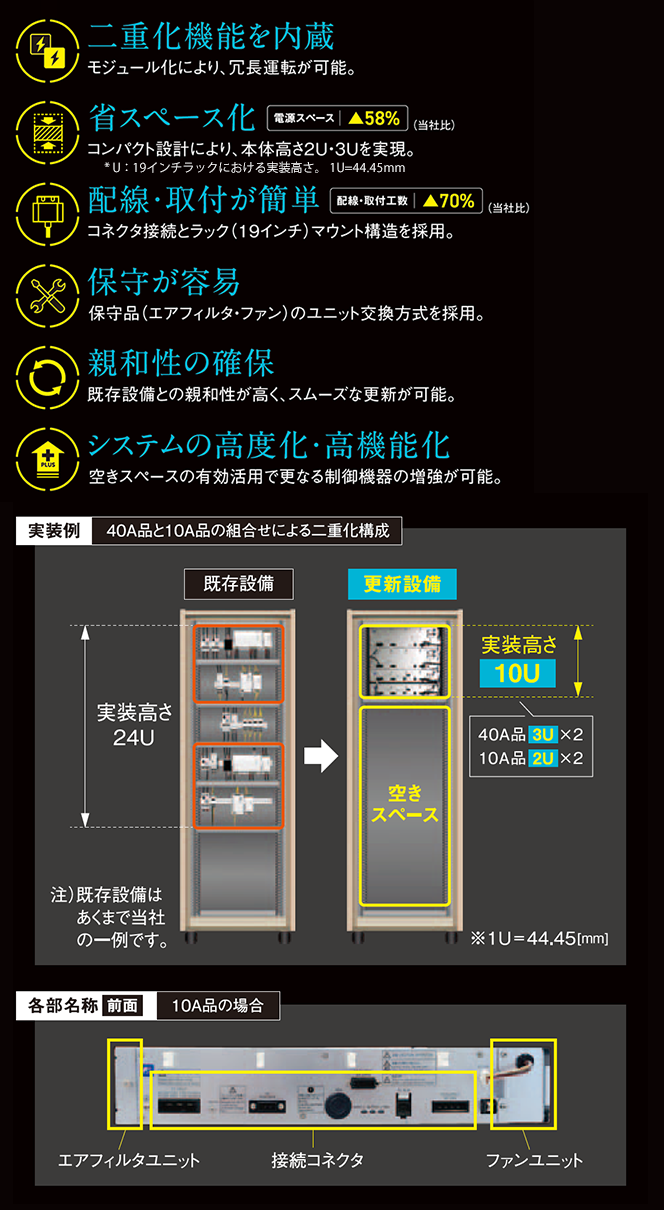

19インチラック搭載可能な薄型電源。
2重化構成による高信頼化が可能。

製品コスト25%削減、サイズ20%縮小、電力損失4%削減
商品
（出力モデル）		 10A品 20A品 40A品
形式 FH00240JAD-W-E-024 FH00482JAD-W-E-024 FH00960JAD-W-E-024
入力電圧 単相　AC100～240V
出力電圧 DC 24V（±1V可変可能） DC 24V（固定）
出力電流 0.3～10A 0.6～20A 1.2～40A
二重化 出力突合せダイオード内蔵（冗長運転対応）
冷却方式 内蔵ファン（強制空冷）
サイズ（W×H×D） 440×79（2U）×200mm 440×132.5（3U）×200mm
概略質量 4.3kg 4.4kg 6.9kg
期待寿命 10年（周囲温度25℃、保守品の交換は必要）
保守品 ファンユニット※・ エアフィルタ
安全規格 UL60950-1・CEマーキング（EN60950-1）汚損度2・OVC III・LVD/EMC指令

カタログ

資料No. ファイル名 種類（サイズ）
20200619 制御盤用電源チラシ[PDF] PDF(2.49MB)

取扱説明書

資料No. ファイル名 種類（サイズ）
INR-SI472290_JE_B 取扱説明書[PDF] PDF(6.26MB)
INR-SI472291b-J ユーザーズマニュアル[PDF] PDF(4.01KB)

外形図

資料No. ファイル名 種類（サイズ）
SA437325c 10A_20A_Type部品実装図[PDF] PDF(822KB)
SA437326c 40A_Type部品実装図[PDF] PDF(528KB)
