NetpowerProtectシリーズ

ネットワーク対応が充実したUPS
常時商用給電方式
単相 0.5～3kVA

生産終了

高品質・高信頼性を確保

部品点数を徹底削減した「シンプルな回路構成」、システムダウンを排除する「自己ラッチ式出力切換回路」、「安全バッテリチェック機能」などで、システムの安定稼動をバックアップします。

ネットワーク対応の充実

優れたUPS管理ソフト「NetpowerView F」を活用し、各種サーバ・クライアントOSに対応しています。自動シャットダウン、スケジューリング運転、電源およびUPS状態監視、イベント通知、マルチサーバシャットダウン機能など、ネットワークとの融合をスムーズに実現します。

イージーメンテナンスの実現

ホットスワップ、前面バッテリ交換、漏液対策安全バッテリトレイの採用をはじめ、RAS機能の充実など、最新のテクノロジーでメンテナンス性を進化させています。

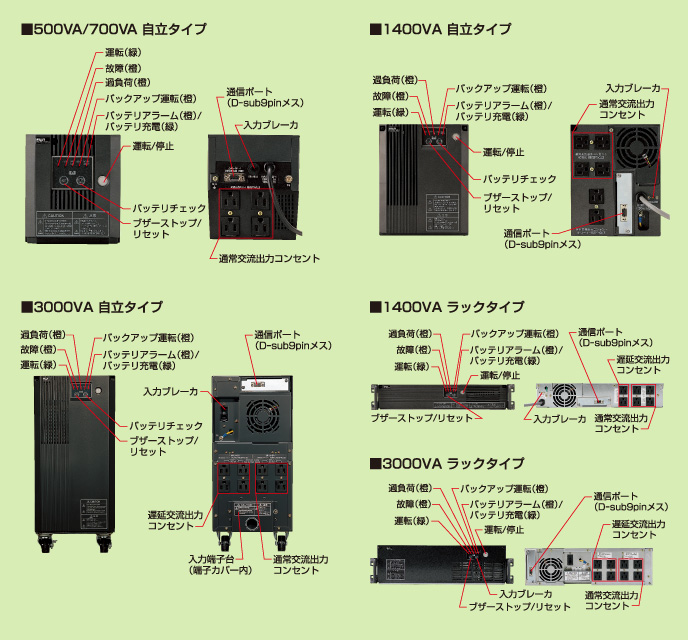

小型・軽量設計の2タイプを用意

薄型・軽量ラックマウントタイプと小型・軽量自立タイプの2タイプを用意しています。ネットワーク規模、スペースに合わせて自由に選べます。

定格・仕様

項目 0.5kVA自立タイプ 0.7kVA自立タイプ 1.4kVA自立タイプ 1.4kVAラックタイプ*1 3kVA自立タイプ 3kVAラックタイプ*1
型式 M-SPS005SA11W M-SPS007SA11W M-SPS014SA11W M-SPS014RA11W M-SPS030SA11W M-SPS030RA11W
運転方式 常時商用給電方式（オフライン式）
交流入力 定格電圧 85～120V
相数・線数 単相2線
周波数 50/60Hz
最大入力電流 6A 8A 15A 34A
交流出力 定格出力容量 0.5kVA/320W 0.7kVA/450W 1.4kVA/1120W 3kVA/2400W
相数・線数 単相2線
電圧 100V±3％（バックアップ運転時）
周波数 50/60Hz±1%（バックアップ時）
波形 正弦波
停電切換時間 10ms未満
バッテリ 種類 小型制御弁式鉛蓄電池
バックアップ時間*2 5分（定格負荷、初期値、周囲温度25℃）
公称電圧 24V 48V 96V
バッテリ交換 前面部より交換（前面保守）
外部接続 入力 2Pアース付きプラグ（コード約2m） 端子台（M5ねじ）
出力 2Pアース付きコンセント×4 2Pアース付きコンセント×6
（通常出力×4、遅延出力×2）		 2Pアース付きコンセント×8
（通常出力×4、遅延出力×4）
UPS管理ソフトウェア NetpowerView F : NPV001TSを標準バンドル オプション
環境条件 周囲温度 0～＋40℃
相対湿度 30～90%（結露なきこと）
騒音 40dB（A）以下 通常運転中 : 40dB（A）以下、バックアップ中 : 45dB（A）以下
冷却方式 自然空冷 強制空冷
外形寸法（W×D×H）〔mm〕 137×358×158 170×480×216 482×500×87 190×530×432*3 482×550×132*3
質量 8.5kg 19kg 19.5kg 41kg 38kg

*1

ラックタイプには、EIA規格対応19インチラック搭載用レールが付属されています。

*2

バックアップ時間は実力値であり、保証値ではありません。

*3

端子台カバーは含みません。

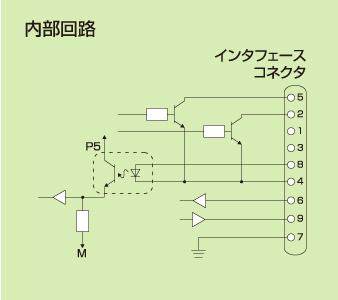

通信ポートの仕様

〈D-sub 9pinメス（♯4-40インチねじ）〉

信号の名称 ピン番号 信号の種類
入力電源異常 2～4間 動作にて「L」信号を送出*1
バッテリ電圧
低下		 5～4間 動作にて「L」信号を送出*1
UPS自動
シャットダウン		 8～4間 バックアップ運転中に約0.6秒間
「H」信号受信にてUPS停止
（DC5V～25V）
RS-232C 6～7間 シリアル信号入力
9～7間 シリアル信号出力
7 信号グランド

*1

オープンコレクタ出力（DC24V以下、20mA以下）

ネットワーク対応製品

UPSをネットワークに接続

品名 概要
WEB/SNMPカード（RRACWP02AD） UPSに実装しネットワークに接続するためのカードです。WebブラウザやSNMPマネージャソフトから電源監視ができるほか、 Web/SNMPカードからコンピュータをシャットダウンすることができます。

ネットワーク経由でサーバシャットダウン・複数のUPSをまとめて監視

品名 概要
NetpowerView F NetpowerView F（ネットパワービューエフ）は、高機能なUPS管理ソフトです。
ネットワーク経由の電源監視や、マルチサーバシャットダウンが可能です。
Pupsman PUPSMAN（ピーウプスマン）はモジュールサイズの小さいUPS管理プログラムです。（フリーソフト）
英語版OSにも対応しています。
UPSUtilityコマンド お客様のアプリケーションプログラムから、UPSを直接制御するためのコマンド類です。
NetpowerView GroupMGR NetpowerView GroupMGRは、複数のUPSをまとめて監視するプログラムです。
RCCMD-ADV RCCMD-ADVは、ネットワーク対応のリモートシャットダウンプログラムです。

仕様書

資料No. ファイル名 種類（サイズ）
REF-HF5G4441 製作仕様書 NetpowerProtectシリーズ PDF(1.3MB)

カタログ

資料No. ファイル名 種類（サイズ）
26A1-J-0003-npp カタログ NetpowerProtectシリーズ PDF(838.9KB)

取扱説明書

資料No. ファイル名 種類（サイズ）
INR-HG5739 取扱説明書 NetpowerProtectシリーズ 1400VA/3000VA PDF(928.3KB)
INR-HG5738 取扱説明書 NetpowerProtectシリーズ 500VA/700VA PDF(336.5KB)
