常時インバータデュアルコンバージョン方式を採用
常時インバータ給電方式と常時商用給電方式の両方の長所を兼ね備えた新方式を採用しました。それにより、安定した電圧を出力し、高効率(95%)を達成しました。
グローバル電圧対応
200、208、220、230、240Vの世界各地の電圧に対応しています。
充実したバッテリチェック機能
-
毎起動時および一定時間ごとに自動的にバッテリの劣化をチェック
-
バッテリ劣化状態でチェックを実施した時でも、UPSの出力が途絶えてシステムダウンに至る心配のない、安全なバッテリチェック方式を採用
-
温度センサを内蔵し、バッテリ温度に合わせた交換時期をブザーとLEDでお知らせ
自立タイプとラックタイプを用意
1.5~3kVAは、ラックタイプ、自立タイプ、自立・ラック兼用タイプを、5~10kVAは、自立・ラック兼用タイプを用意しています。
バッテリのイージーメンテナンス
-
バッテリ交換はUPSの出力を停止せずにシステムを稼動した状態で交換可能
-
電源管理ソフト・OSシャットダウン
下記ページから各種ソフトウェアをダウンロードできます。
1.5~3kVA

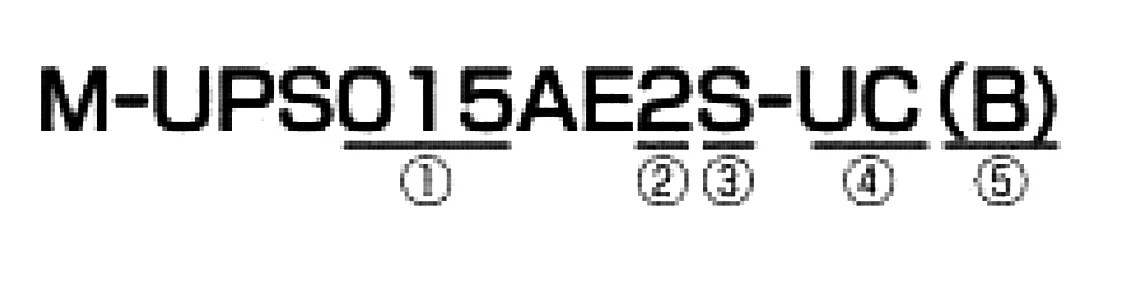

形式説明
①定格容量
015:1.5kVA
030:3kVA
②定格電圧
2:200V系
(200, 208, 220, 230, 240V)
③設置タイプ
S:自立タイプ
B:自立・ラック兼用
C:自立・ラック兼用キャスタ付き
R:ラックタイプ
④規格対応
UC:UL認定、CEマーキング
⑤外形色
B:黒
1.5kVA
項目 |
1.5kVA |
形式*3 |
M-UPS015AE2R-UC(B) |
M-UPS015AE2S-UC(B) |
運転方式 |
常時インバータデュアルコンバージョン方式 |
交流入力 |
定格電圧 |
160 ~ 288V(歪率5%以下) |
相数・線数 |
単相2線 |
周波数 |
50/60Hz |
最大入力電流 |
10A以下 |
交流出力 |
定格出力容量 |
1.5kVA/1.2kW |
相数・線数 |
単相2線 |
出力電圧 |
200/208/220/230/240V(出力電圧精度±2%) |
出力周波数 |
50/60Hz±0.1%(バックアップ時) |
波形 |
正弦波 |
停電切換時間 |
無瞬断 |
直送バイパス回路 |
あり |
バッテリ |
種類 |
小型制御弁式鉛蓄電池 |
バックアップ時間*1 |
5分(定格負荷、 周囲温度25℃、 初期特性) |
公称電圧 |
48V |
バッテリ交換 |
前面部より交換 |
外部接続 |
入力 |
端子台(M4) |
IEC60320-1 C14 |
出力 |
端子台(M4) |
IEC60320-1 C13(8個口) |
上位に必要なブレーカ容量 |
10A以上 |
カードスロット |
あり(標準インタフェースカード搭載) |
ラックマウントアタッチメント |
標準添付(EIA対応) |
環境条件 |
周囲温度 |
0~+40℃ |
相対湿度 |
20~90%(結露なきこと) |
騒音 |
50dB(A)以下 |
冷却方式 |
強制空冷 |
外形寸法(W×D×H)〔mm〕 |
437×520×87(2U)*2 |
170×480×213 |
質量 |
26kg |
24kg |
添付品 |
取扱説明書+保証書
ラック取付金具 |
取扱説明書+保証書
インレット用コード(電源側:CEE7/UPS側:IEC60320 C13、1.8m、1本)
アウトレット用コード(UPS側:IEC60320 C14/負荷機器側:IEC60320 C13、1.8m、1本) |
3kVA
項目 |
3kVA |
形式*3 |
M-UPS030AE2R-UC(B) |
M-UPS030AE2B-UC(B) |
M-UPS030AE2C-UC(B) |
運転方式 |
常時インバータデュアルコンバージョン方式 |
交流入力 |
定格電圧 |
160 ~ 288V(歪率5%以下) |
相数・線数 |
単相2線 |
周波数 |
50/60Hz |
最大入力電流 |
20A以下 |
交流出力 |
定格出力容量 |
3kVA/2.4kW |
相数・線数 |
単相2線 |
出力電圧 |
200/208/220/230/240V(出力電圧精度±2%) |
出力周波数 |
50/60Hz±0.1%(バックアップ時) |
波形 |
正弦波 |
停電切換時間 |
無瞬断 |
直送バイパス回路 |
あり |
バッテリ |
種類 |
小型制御弁式鉛蓄電池 |
バックアップ時間*1 |
5分(定格負荷、 周囲温度25℃、 初期特性) |
公称電圧 |
96V |
バッテリ交換 |
前面部より交換 |
外部接続 |
入力 |
端子台(M4) |
出力 |
端子台(M4) |
上位に必要なブレーカ容量 |
20A以上 |
カードスロット |
あり(標準インタフェースカード搭載) |
ラックマウントアタッチメント |
標準添付(EIA対応) |
環境条件 |
周囲温度 |
0~+40℃ |
相対湿度 |
20~90%(結露なきこと) |
騒音 |
60dB(A)以下 |
冷却方式 |
強制空冷 |
外形寸法(W×D×H)〔mm〕 |
437×680×87(2U)*2 |
172×480×410*2 |
172×480×474*2 |
質量 |
42kg |
47kg |
48kg |
添付品 |
取扱説明書+保証書
ラック取付金具 |
取扱説明書+保証書
固定金具 |
取扱説明書+保証書
固定金具 |
-
*1
-
バックアップ時間は実力値であり、保証値ではありません。
-
*2
-
端子台カバーは含みません。
-
*3
-
ULとして使用する場合には、入力にUL取得のブレーカが必要になります。
5~10kVA

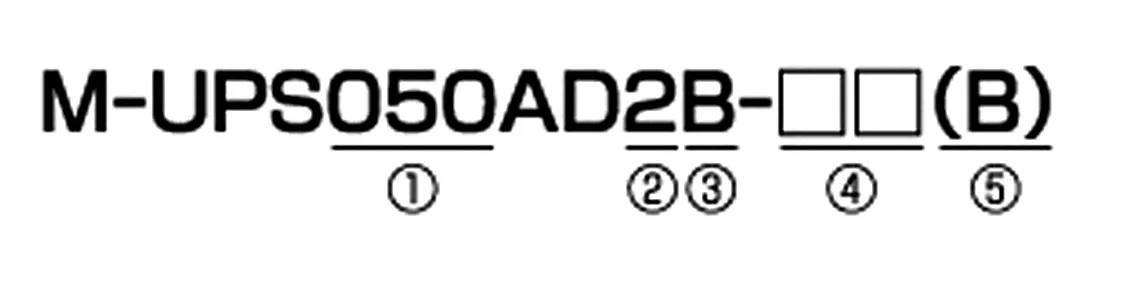

形式説明
①定格容量
050:5kVA
075:7.5kVA
100:10kVA
②定格電圧
2:入力200V
③設置タイプ
B:自立・ラック兼用
C:自立・ラック兼用キャスタ付き
④規格対応
U:UL認定
UC:UL認定、CEマーキング
⑤外形色
B:黒
5kVA
項目 |
5kVA |
形式*2 |
M-UPS050AD2B-□□(B) |
M-UPS050AD2C-□□(B) |
運転方式 |
常時インバータデュアルコンバージョン方式 |
交流入力 |
定格電圧 |
160~288V(入力ワイドレンジ) |
相数・線数 |
単相2線 |
周波数 |
50/60Hz |
最大入力電流 |
29A
入力低電圧/バッテリ充電時 |
交流出力 |
定格出力容量 |
5kVA/4kW |
相数・線数 |
単相2線 |
出力電圧 |
200/208/220/230/240V(出力電圧精度±2%) |
出力周波数 |
50/60Hz±0.1%(バックアップ時) |
波形 |
正弦波 |
停電切換時間 |
無瞬断 |
直送バイパス回路 |
あり |
バッテリ |
種類 |
小型制御弁式鉛蓄電池 |
バックアップ時間*1 |
5分 |
公称電圧 |
192V |
バッテリ交換 |
前面部より交換 |
外部接続 |
入力 |
端子台(M5ねじ) |
出力 |
端子台(M5ねじ) |
-
*1
-
バックアップ時間は実力値であり、保証値ではありません(定格負荷、 周囲温度25℃、 初期特性)。
-
*2
-
UCとして使用する場合は、入力にUL取得のブレーカが必要になります。
7.5kVA
項目 |
7.5kVA |
形式*3 |
M-UPS075AD2B-□□(B) |
M-UPS075AD2C-□□(B) |
運転方式 |
常時インバータデュアルコンバージョン方式 |
交流入力 |
定格電圧 |
160~288V(入力ワイドレンジ) |
相数・線数 |
単相2線 |
周波数 |
50/60Hz |
最大入力電流 |
44A
入力低電圧/バッテリ充電時 |
交流出力 |
定格出力容量 |
7.5kVA/6kW |
相数・線数 |
単相2線 |
出力電圧 |
200/208/220/230/240V(出力電圧精度±2%) |
出力周波数 |
50/60Hz±0.1%(バックアップ時) |
波形 |
正弦波 |
停電切換時間 |
無瞬断 |
直送バイパス回路 |
あり |
バッテリ |
種類 |
小型制御弁式鉛蓄電池 |
バックアップ時間*1 |
8分 |
公称電圧 |
192V |
バッテリ交換 |
前面部より交換 |
外部接続 |
入力 |
端子台(M5ねじ) |
端子台(M8ねじ) |
出力 |
端子台(M5ねじ) |
端子台(M8ねじ) |
上位に必要なブレーカ容量 |
50A以上 |
カードスロット |
あり(標準インタフェースカード搭載) |
ラックマウントアタッチメント |
RRAK050C-E(B)(EIA対応、別売) |
RRAK075C-E(B) (EIA対応、別売) |
環境条件 |
周囲温度 |
0~+40℃ |
相対湿度 |
20~95%(結露なきこと) |
騒音 |
50dB(A)以下 |
60dB(A)以下 |
冷却方式 |
強制空冷 |
外形寸法(W×D×H) 〔mm〕*2 |
256(6U)×771×434 |
256×771×514 |
質量 |
127kg |
133kg |
添付品 |
取扱説明書+保証書
固定金具 |
-
*1
-
バックアップ時間は実力値であり、保証値ではありません(定格負荷、 周囲温度25℃、 初期特性)。
-
*2
-
端子台カバーは含みません。
-
*3
-
UCとして使用する場合は、入力にUL取得のブレーカが必要になります。
10kVA
項目 |
10kVA |
形式*3 |
M-UPS100AD2B-□□(B) |
M-UPS100AD2C-□□(B) |
運転方式 |
常時インバータデュアルコンバージョン方式 |
交流入力 |
定格電圧 |
160~288V(入力ワイドレンジ) |
相数・線数 |
単相2線 |
周波数 |
50/60Hz |
最大入力電流 |
57A
入力低電圧/バッテリ充電時 |
交流出力 |
定格出力容量 |
10kVA/8kW |
相数・線数 |
単相2線 |
出力電圧 |
200/208/220/230/240V(出力電圧精度±2%) |
出力周波数 |
50/60Hz±0.1%(バックアップ時) |
波形 |
正弦波 |
停電切換時間 |
無瞬断 |
直送バイパス回路 |
あり |
バッテリ |
種類 |
小型制御弁式鉛蓄電池 |
バックアップ時間*1 |
5分 |
公称電圧 |
192V |
バッテリ交換 |
前面部より交換 |
外部接続 |
入力 |
端子台(M8ねじ) |
出力 |
端子台(M8ねじ) |
上位に必要なブレーカ容量 |
75A以上 |
カードスロット |
あり(標準インタフェースカード搭載) |
ラックマウントアタッチメント |
RRAK075C-E(B) (EIA対応、別売) |
環境条件 |
周囲温度 |
0~+40℃ |
相対湿度 |
20~95%(結露なきこと) |
騒音 |
60dB(A)以下 |
冷却方式 |
強制空冷 |
外形寸法(W×D×H) 〔mm〕*2 |
256(6U)×771×434 |
256×771×514 |
質量 |
127kg |
133kg |
添付品 |
取扱説明書+保証書
固定金具 |
-
*1
-
バックアップ時間は実力値であり、保証値ではありません(定格負荷、 周囲温度25℃、 初期特性)。
-
*2
-
端子台カバーは含みません。
-
*3
-
UCとして使用する場合は、入力にUL取得のブレーカが必要になります。

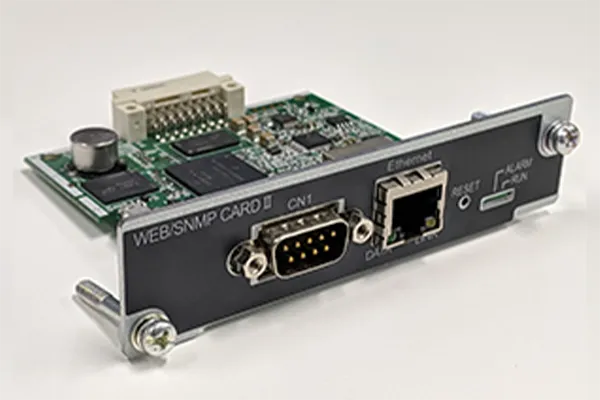

標準インタフェースカード(標準装備)
標準監視用インタフェース
〈CN1 : D-sub 9pinオス(M3ミリネジ)〉
信号の名称 |
ピン番号 |
信号の種類 |
UPS故障停止、バッテリチェック異常、
バッテリ寿命 |
1 -4間 |
動作にて 開 |
1 -6間 |
動作にて 閉 |
交流入力停電 |
2 -5間 |
動作にて 開 |
2 -7間 |
動作にて 閉 |
バッテリ放電終止予告 |
3 -9間 |
動作にて 開 |
3 -8間 |
動作にて 閉 |

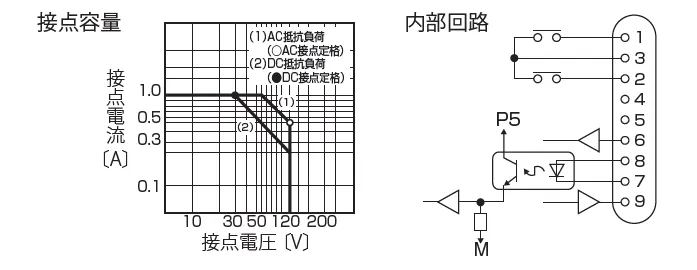

PC用インタフェース
〈CN2 : D-sub 9pinメス(#4-40インチネジ)〉
信号の名称 |
ピン番号 |
信号の種類 |
バッテリ放電終止予告 |
1 -3間 |
動作にて 閉 |
交流入力停電 |
2 -3間 |
動作にて 閉 |
UPS自動
シャットダウン |
8 -7間 |
バックアップ運転中に約0.5秒間『H』信号
受信にてUPS停止(DC5~25V) |
シリアルデータ入力 |
6 -7間 |
RS-232C受信ポート |
シリアルデータ出力 |
9 -7間 |
RS-232C送信ポート |

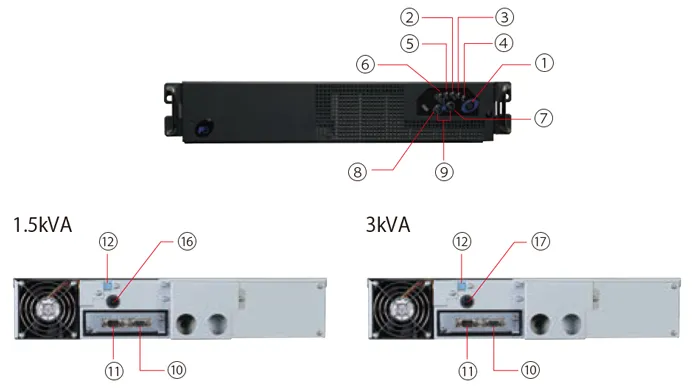

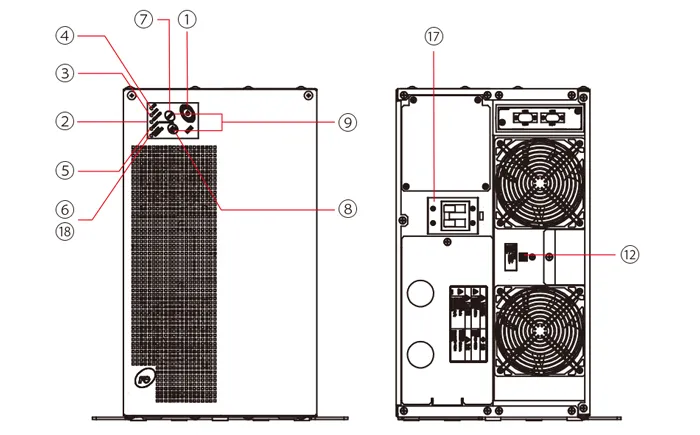

①運転/停止スイッチ
②過負荷表示灯(橙)
③故障表示灯(橙)
④運転表示灯(緑)
⑤バイパス運転表示灯(橙)
⑥バッテリアラーム表示灯(橙)
⑦ブザーストップ/リセットスイッチ
⑧バッテリチェックスイッチ
⑨バイパススイッチ(両押し)
⑩PC用インタフェース
⑪標準監視用インタフェース
⑫電圧設定スイッチ
⑬交流出力コンセント
⑭交流入力コンセント
⑮リセットヒューズ
⑯入力リセットヒューズ
⑰入力ブレーカ
⑱バッテリ充電表示灯(緑)
バックアップ時間の目安【単位:分】
形式 |
定格容量 |
+増設バッテリ |
200W |
300W |
400W |
600W |
700W |
900W |
1050W |
1200W |
|
|
|
|
MーUPS015AE2S
MーUPS015AE2R |
1500VA/
1200W |
増設なし |
63 |
40 |
28 |
17 |
14 |
9.5 |
7.4 |
5 |
ー |
ー |
ー |
ー |
+1台 |
240 |
150 |
120 |
68 |
58 |
43 |
34 |
25 |
ー |
ー |
ー |
ー |
+2台 |
440 |
290 |
220 |
132 |
110 |
78 |
64 |
55 |
ー |
ー |
ー |
ー |
+3台 |
640 |
420 |
320 |
200 |
170 |
120 |
94 |
80 |
ー |
ー |
ー |
ー |
+4台 |
920 |
550 |
400 |
275 |
230 |
170 |
140 |
110 |
ー |
ー |
ー |
ー |
+5台 |
ー |
730 |
500 |
337.2 |
290 |
220 |
180 |
145 |
ー |
ー |
ー |
ー |
形式 |
定格容量 |
+増設バッテリ |
200W |
300W |
400W |
600W |
700W |
900W |
1050W |
1400W |
2100W |
2400W |
|
|
MーUPS030AE2B
M-UPS030AE2C |
3000VA/
2400W |
増設なし |
140 |
84 |
63 |
40 |
33 |
24 |
21 |
14 |
7.4 |
5 |
ー |
ー |
+1台 |
450 |
310 |
240 |
150 |
130 |
94 |
80 |
56 |
34 |
25 |
ー |
ー |
+2台 |
840 |
600 |
440 |
290 |
240 |
180 |
150 |
110 |
64 |
55 |
ー |
ー |
+3台 |
ー |
900 |
640 |
420 |
370 |
280 |
230 |
170 |
94 |
80 |
ー |
ー |
+4台 |
ー |
ー |
920 |
550 |
460 |
350 |
320 |
230 |
140 |
110 |
ー |
ー |
+5台 |
ー |
ー |
ー |
730 |
600 |
440 |
380 |
290 |
180 |
145 |
ー |
ー |
形式 |
定格容量 |
+増設バッテリ |
200W |
300W |
400W |
600W |
700W |
900W |
1050W |
1400W |
2100W |
2400W |
|
|
MーUPS030AE2R |
3000VA/
2400W |
増設なし |
140 |
85 |
65 |
40 |
34 |
25 |
21 |
14 |
7.4 |
5 |
ー |
ー |
+1台 |
330 |
220 |
160 |
93 |
78 |
58 |
49 |
34 |
22 |
15 |
ー |
ー |
+2台 |
450 |
320 |
250 |
160 |
140 |
95 |
79 |
58 |
34 |
25 |
ー |
ー |
+3台 |
640 |
460 |
350 |
230 |
190 |
140 |
120 |
80 |
50 |
45 |
ー |
ー |
+4台 |
850 |
610 |
450 |
300 |
260 |
190 |
150 |
110 |
64 |
60 |
ー |
ー |
+5台 |
ー |
760 |
550 |
350 |
310 |
240 |
200 |
140 |
80 |
70 |
ー |
ー |
形式 |
定格容量 |
+増設バッテリ |
200W |
300W |
400W |
600W |
700W |
900W |
1050W |
1400W |
2100W |
4000W |
6000W |
8000W |
MーUPS050AD2B
MーUPS050AD2C |
5000VA/
4000W |
増設なし |
200 |
170 |
110 |
60 |
50 |
40 |
35 |
25 |
14 |
5 |
ー |
ー |
+1台 |
550 |
500 |
350 |
220 |
190 |
160 |
150 |
95 |
58 |
25 |
ー |
ー |
+2台 |
1020 |
900 |
650 |
400 |
350 |
280 |
250 |
180 |
110 |
50 |
ー |
ー |
+3台 |
1600 |
1400 |
1100 |
700 |
600 |
400 |
350 |
260 |
170 |
75 |
ー |
ー |
+4台 |
2000 |
1700 |
1400 |
850 |
750 |
550 |
480 |
330 |
210 |
100 |
ー |
ー |
+5台 |
2700 |
2200 |
1800 |
1200 |
950 |
700 |
600 |
450 |
280 |
140 |
ー |
ー |
MーUPS075AD2B
MーUPS075AD2C |
7500VA/
6000W |
増設なし |
250 |
220 |
190 |
140 |
120 |
85 |
75 |
50 |
34 |
15 |
8 |
ー |
+1台 |
500 |
450 |
390 |
280 |
260 |
200 |
180 |
120 |
80 |
38 |
20 |
ー |
+2台 |
850 |
750 |
650 |
450 |
400 |
310 |
290 |
200 |
150 |
62 |
35 |
ー |
+3台 |
1300 |
1100 |
900 |
650 |
600 |
450 |
400 |
270 |
190 |
90 |
50 |
ー |
+4台 |
1800 |
1500 |
1300 |
950 |
850 |
650 |
550 |
350 |
250 |
130 |
70 |
ー |
+5台 |
2000 |
1800 |
1600 |
1100 |
1000 |
800 |
680 |
450 |
300 |
160 |
90 |
ー |
MーUPS100AD2B
MーUPS100AD2C |
10000VA/
8000W |
増設なし |
350 |
300 |
210 |
150 |
120 |
90 |
75 |
50 |
34 |
15 |
8 |
5 |
+1台 |
600 |
480 |
390 |
280 |
250 |
200 |
180 |
130 |
80 |
36 |
23 |
15 |
+2台 |
1000 |
850 |
630 |
450 |
390 |
300 |
270 |
190 |
140 |
60 |
37 |
25 |
+3台 |
1300 |
1100 |
900 |
600 |
550 |
420 |
350 |
260 |
180 |
90 |
53 |
35 |
+4台 |
1800 |
1600 |
1100 |
800 |
700 |
550 |
460 |
340 |
220 |
120 |
70 |
48 |
+5台 |
2000 |
1800 |
1600 |
1000 |
850 |
700 |
580 |
400 |
280 |
160 |
90 |
60 |
ブザー・LEDの意味と対処方法
GX200シリーズ 3kVA以下 ブザー・LEDの意味と対処方法
No. |
ブザー |
LED |
出力 |
意味 |
対処方法 |
RUN |
ALARM |
OVER LOAD |
BYPASS |
BATTERY CONDITION |
1 |
無し |
点灯 |
消灯 |
消灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
通常運転:
UPSが正常に運転し、負荷機器に電力を供給しています。停電の際はバッテリ運転します。 |
正常な状態です。特に操作は不要です。 |
2 |
無し |
点灯 |
消灯 |
消灯 |
消灯 |
緑色
点滅または消灯 |
ON |
充電不足:
UPSは正常ですが、バッテリが充電不足のため十分なバックアップができません。 |
負荷機器を接続せずに運転を継続し充電します。BATTERY CONDITIONが連続点灯すれば、負荷機器を接続してご使用いただけます。 |
3 |
無し |
消灯 |
消灯 |
消灯 |
消灯 |
消灯 |
OFF |
停止中/入力電源無し |
入力電源が回復すれば「停止中/入力電源有り」になります。
ならない場合は、入力ブレーカをリセットしてください。 |
4 |
無し |
1.6秒周期で点滅 |
消灯 |
消灯 |
消灯 |
消灯 |
OFF |
停止中/入力電源有り |
運転/停止スイッチを1秒押すと通常運転になります。 |
5 |
0.2秒間隔 |
消灯 |
点灯 |
消灯 |
点灯 |
消灯 |
ON |
故障によるバイパス運転:
周囲温度異常、または故障によりバイパス運転を実施しています。この状態で停電が発生してもバッテリ運転はできません。 |
お買い上げ店、保守担当会社、またはサービス拠点にご相談ください。
国内販売ネットワーク
サービス拠点(PDF)
|
6 |
連続鳴動 |
点灯 |
消灯 |
消灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
冷却ファン異常:
この状態が2分間継続または内部温度が上昇するとNo.5の故障になります。 |
お買い上げ店、保守担当会社、またはサービス拠点にご相談ください。
国内販売ネットワーク
サービス拠点(PDF)
|
7 |
無し |
消灯 |
消灯 |
消灯 |
1.6秒周期で点滅 |
消灯 |
ON |
手動操作でバイパス運転しています。この状態で停電が発生してもバッテリ運転はできません。 |
バイパス運転が必要な場合は、このまま継続します。
不要な場合は、RESETとBATT CHECKスイッチを同時に3秒間押すと通常運転に戻ります。 |
8 |
0.2秒間隔 |
1.6秒周期で点滅 |
0.4秒周期で点滅 |
消灯 |
消灯 |
消灯 |
OFF |
起動時入力異常:
入力電源が定格の範囲外のため、本装置を起動できません。 |
本装置を停止し、入力電源が下記条件無いであることを確認してから再度起動してください。
入力電圧:AC160V~AC288V
入力周波数:
47.5Hz~52.5Hz
または57Hz~63Hz |
9 |
0.2秒間隔 |
点灯 |
消灯 |
点灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
通常運転時、出力過負荷:
M-UPS015AE2において、接続機器の容量が出力定格を超えています。100秒後に出力を停止します。この状態で停電が発生してもバッテリ運転はできません。 |
直ぐに重要な接続機器を停止してください。
出力定格を超えないように、接続機器を減らしてください。 |
10 |
0.2秒間隔 |
点灯 |
消灯 |
点灯 |
点灯 |
緑色点灯
(充電量を表示) |
ON |
通常運転時、出力過負荷によるバイパス運転:
M-UPS030AE2において、接続機器の容量が出力定格を超えたため、バイパス給電しています。この状態で停電が発生してもバッテリ運転はできません。 |
出力定格を超えないように、接続機器を減らしてください。 |
11 |
0.2秒間隔 |
消灯 |
消灯 |
点灯 |
1.6秒周期で点滅 |
消灯 |
ON |
バイパス運転、出力過負荷:
バイパス運転中に接続機器の容量が出力定格を超えました。この状態では、RESETとBATT CHECKスイッチを同時に3秒間押しても通常運転に戻りません。 |
出力定格を超えないように、接続機器を減らしてください。 |
12 |
0.2秒間隔 |
点灯 |
消灯 |
点灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
バッテリ運転、出力過負荷:
バッテリ運転状態で、接続機器の容量が出力定格を超えています。100秒後に出力を停止します。 |
直ぐに重要な接続機器を停止してください。
出力定格を超えないように、接続機器を減らしてください。 |
13 |
0.2秒間隔 |
消灯 |
点灯 |
点灯 |
消灯 |
消灯 |
OFF |
出力過負荷による停止:
M-UPS015AE2において、接続機器の容量が出力定格を超えたため、出力を停止しました。 |
出力定格を超えないように、接続機器を減らし、再起動してください。 |
14 |
「0.2秒間隔で4回」を3秒毎に繰り返す |
点灯 |
消灯 |
消灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
バッテリ運転:
入力電源異常(停電)によりバッテリから電力を供給しています。 |
特に対処の必要はありません。
停電が回復すれば通常運転に戻ります。 |
15 |
0.2秒間隔 |
点灯 |
消灯 |
消灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
バッテリ運転中、バッテリ電圧低下:
停電でバッテリ運転を継続していますが、バッテリ電圧が低下してきました。定格負荷の場合、約2分後に出力が停止します。 |
接続機器を停止してください。 |
16 |
1秒連続し、4秒後に1秒連続 |
点灯 |
消灯 |
消灯 |
消灯 |
橙色点滅
1.6秒周期 |
ON |
バッテリチェック中:
手動操作または、UPS自身の自動動作により、バッテリチェックを実施しています。手動操作の場合のみブザーが鳴ります。 |
特に対処の必要はありません。
問題が無ければ通常運転に戻ります。 |
17 |
0.2秒間隔 |
点灯 |
消灯 |
消灯 |
消灯 |
橙色点滅
0.4秒周期 |
ON |
バッテリチェック異常
または充電不足 |
お買い上げ店、保守担当会社、またはサービス拠点にご相談ください。
国内販売ネットワーク
サービス拠点(PDF)
|
18 |
0.2秒間隔 |
点灯 |
消灯 |
消灯 |
消灯 |
橙色点灯 |
ON |
バッテリ寿命:
バッテリの寿命のため、停電の際に十分なバックアップ時間が確保できない状態です。 |
バッテリを新品に交換してください。ブザー音はRESETスイッチを3秒押すと止まりますが、マニュアルに従ってバッテリを交換しなければ、24時間後に再び鳴ります。
バッテリの交換手順
国内販売ネットワーク
サービス拠点(PDF)
|
19 |
0.2秒間隔 |
1.6秒周期で点滅 |
0.4秒周期で点滅 |
消灯 |
消灯 |
消灯 |
OFF |
定格出力電圧設定異常:
装置背面の出力電圧設定スイッチの設定が間違っています。 |
取扱説明書に従い正しい設定に変更してください。
GX200取扱説明書
|
20 |
無し |
1.6秒周期で点滅 |
消灯 |
消灯 |
消灯 |
橙色点滅
1.6秒周期 |
OFF |
再起動待ち中:
UPS管理ソフトや、Web/SNMPカードによるスケジュール運転を実行し、起動時刻になるまで停止している状態です。 |
特に対処の必要はありません。スケジュールの起動時刻になると自動的に通常運転になります。
運転/停止スイッチの操作により、強制的に起動することも可能です。 |
GX200シリーズ 5kVA以上 ブザー・LEDの意味と対処方法
No. |
ブザー |
LED |
出力 |
意味 |
対処方法 |
RUN |
ALARM |
OVER LOAD |
BYPASS |
BATTERY CONDITION |
1 |
無し |
点灯 |
消灯 |
消灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
通常運転:
UPSが正常に運転し、負荷機器に電力を供給しています。停電の際はバッテリ運転します。 |
正常な状態です。特に操作は不要です。 |
2 |
無し |
消灯 |
消灯 |
消灯 |
消灯 |
消灯 |
OFF |
停止中/入力電源無し |
入力電源が回復すれば「停止中/入力電源有り」になります。
ならない場合は、入力ブレーカをリセットしてください。 |
3 |
無し |
1.6秒周期で点滅 |
消灯 |
消灯 |
消灯 |
消灯 |
OFF |
停止中/入力電源有り |
運転/停止スイッチを1秒押すと通常運転になります。 |
4 |
0.2秒間隔 |
消灯 |
点灯 |
消灯 |
点灯 |
消灯 |
ON |
故障によるバイパス運転:
周囲温度異常、または故障によりバイパス運転を実施しています。この状態で停電が発生してもバッテリ運転はできません。 |
お買い上げ店、保守担当会社、またはサービス拠点にご相談ください。
国内販売ネットワーク
サービス拠点(PDF)
|
5 |
連続鳴動 |
点灯 |
消灯 |
消灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
冷却ファン異常:
この状態が2分間継続または内部温度が上昇するとNo.5の故障になります。 |
お買い上げ店、保守担当会社、またはサービス拠点にご相談ください。
国内販売ネットワーク
サービス拠点(PDF)
|
6 |
無し |
消灯 |
消灯 |
消灯 |
1.6秒周期で点滅 |
消灯 |
ON |
手動操作でバイパス運転しています。この状態で停電が発生してもバッテリ運転はできません。 |
バイパス運転が必要な場合は、このまま継続します。
不要な場合は、RESETとBATT CHECKスイッチを同時に3秒間押すと通常運転に戻ります。 |
7 |
0.2秒間隔 |
1.6秒周期で点滅 |
0.4秒周期で点滅 |
消灯 |
消灯 |
消灯 |
OFF |
起動時入力異常:
入力電源が定格の範囲外のため、本装置を起動できません。 |
本装置を停止し、入力電源が下記条件無いであることを確認してから再度起動してください。
入力電圧:AC160V~AC288V
入力周波数:
47.5Hz~52.5Hz
または57Hz~63Hz |
8 |
0.2秒間隔 |
点灯 |
消灯 |
点灯 |
点灯 |
消灯 |
ON |
通常運転時、出力過負荷によるバイパス運転:
接続機器の容量が出力定格を超えたため、バイパス給電しています。この状態で停電が発生してもバッテリ運転はできません。 |
出力定格を超えないように、接続機器を減らしてください。 |
9 |
0.2秒間隔 |
消灯 |
消灯 |
点灯 |
1.6秒周期で点滅 |
消灯 |
ON |
バイパス運転、出力過負荷:
バイパス運転中に接続機器の容量が出力定格を超えました。 この状態では、RESETとBATT CHECKスイッチを同時に3秒間押しても通常運転に戻りません。 |
出力定格を超えないように、接続機器を減らしてください。 |
10 |
0.2秒間隔 |
点灯 |
消灯 |
点灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
バッテリ運転、出力過負荷:
バッテリ運転状態で、接続機器の容量が出力定格を超えています。100秒後に出力を停止します。 |
直ぐに重要な接続機器を停止してください。
出力定格を超えないように、接続機器を減らしてください。 |
11 |
0.2秒間隔 |
消灯 |
点灯 |
点灯 |
消灯 |
消灯 |
OFF |
出力過負荷による停止:
接続機器の容量が出力定格を超えたため、出力を停止しました。 |
出力定格を超えないように、接続機器を減らし、再起動してください。 |
12 |
「0.2秒間隔で4回」を3秒毎に繰り返す |
点灯 |
消灯 |
消灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
バッテリ運転:
入力電源異常(停電)によりバッテリから電力を供給しています。 |
特に対処の必要はありません。
停電が回復すれば通常運転に戻ります。 |
13 |
0.2秒間隔 |
点灯 |
消灯 |
消灯 |
消灯 |
緑色点灯
(充電量を表示) |
ON |
バッテリ運転中、バッテリ電圧低下:
停電でバッテリ運転を継続していますが、バッテリ電圧が低下してきました。定格負荷の場合、約2分後に出力が停止します。 |
接続機器を停止してください。 |
14 |
1秒連続し、4秒後に1秒連続 |
点灯 |
消灯 |
消灯 |
消灯 |
橙色点滅
1.6秒周期 |
ON |
バッテリチェック中:
手動操作または、UPS自身の自動動作により、バッテリチェックを実施しています。手動操作の場合のみブザーが鳴ります。 |
特に対処の必要はありません。
問題が無ければ通常運転に戻ります。 |
15 |
0.2秒間隔 |
点灯 |
消灯 |
消灯 |
消灯 |
橙色点滅
0.4秒周期 |
ON |
バッテリチェック異常
または充電不足 |
お買い上げ店、保守担当会社、またはサービス拠点にご相談ください。
国内販売ネットワーク
サービス拠点(PDF)
|
16 |
0.2秒間隔 |
点灯 |
消灯 |
消灯 |
消灯 |
橙色点灯 |
ON |
バッテリ寿命:
バッテリの寿命のため、停電の際に十分なバックアップ時間が確保できない状態です。 |
お買い上げ店、保守担当会社、またはサービス拠点にご相談ください。
国内販売ネットワーク
サービス拠点(PDF)
|
17 |
0.2秒間隔 |
1.6秒周期で点滅 |
0.4秒周期で点滅 |
消灯 |
消灯 |
消灯 |
OFF |
定格出力電圧設定異常:
装置背面の出力電圧設定スイッチの設定が間違っています。 |
取扱説明書に従い正しい設定に変更してください。
GX200取扱説明書
|
18 |
無し |
1.6秒周期で点滅 |
消灯 |
消灯 |
消灯 |
橙色点滅
1.6秒周期 |
OFF |
再起動待ち中:
UPS管理ソフトや、Web/SNMPカードによるスケジュール運転を実行し、起動時刻になるまで停止している状態です。 |
特に対処の必要はありません。スケジュールの起動時刻になると自動的に通常運転になります。
運転/停止スイッチの操作により、強制的に起動することも可能です。 |
ネットワークカード
・カードをUPS本体に実装することで、ネットワークに接続できるようになります。
・UPSの運転状態や入出力電源の状態を監視し、異常の通知やログ記録します。
リレーカード
・UPSの状態を、信号として外部の装置に送信し、外部の装置からの信号をUPSに受信可能です。
・UPSから離れた場所で、UPSの状態監視やUPSの制御を行うことができるようになり、主に交流入力停電、バッテリ状態、UPS故障の情報が得られます。
型式 |
無電圧接点 |
RS232C |
リモートON-OFF |
取得データ |
RRACWG102 |
ー |
○(D-sub) |
○(端子台) |
交流入力停電/バッテリ異常/バッテリ寿命 UPS故障停止/バッテリ放電・終始予告 |
RRACWG103 |
○(D-sub) |
ー |
○(端子台) |
RRACWG114 |
○(端子台) |
ー |
ー |
UPS管理ソフトウェア
品名 |
概要 |
Pupsman |
Pupsmanは、UPSの状態監視、電源障害時の自動シャットダウン、システムの自動運転、スケジュール運転を行うソフトウェアです。別売のシリアルケーブル(型式:FiFA/WS9)が必要です。当社HPから最新版をダウンロードしてお使いください。
対応OS:Windows |
Netshut VM Appliance |
「Netshut VM Appliance(NetshutVMA)」は、停電時にUPSに実装された「WEB/SNMPカード」からの停止指令を受け、Vmware社のソフトで構成された仮想化システムをシャットダウンするためのソフトウェアです。
オプションカードのWeb/SNPMカード(型式:RRACWG124)と有償ソフトウェア(型式:NSVMA01S)が必要です。
対応OS:Vmware ESXi |
Netshut |
Netshutは、Web/SNMPカ ー ド(型 式:RRACWG124)からの命令によりOSをシャットダウンさせます。 UPS(無停電電源装置)の状態監視、電源障害時の自動シャットダウン、システムの自動運転を 行うソフトウェアです。標準添付のシリアルケーブルが必要です。弊社HPから最新版をダウンロードしてお使いください。
対応OS:Windows、Linux |
StandPowerMonitor |
Stand Power Monitorは、停電時に各種OSをシャットダウンするための簡易ソフトウェアです。英語版のOSにも対応しております。別売のシリアルケーブル(型式:FiFA/WS9)が必要です。当社HPから最新版をダウンロードしてお使いください。
対応OS:Windows |

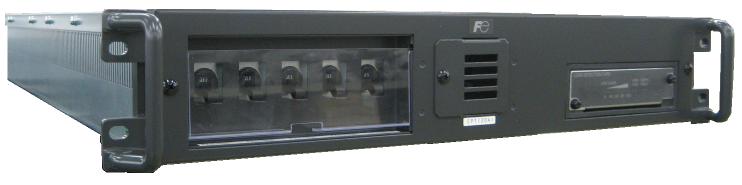

増設バッテリモジュール
増設バッテリを接続することで、バックアップ時間を増やすことができます。
※最大5台まで接続可能
適用UPS |
形式 |
外形寸法 W×D×H 〔mm〕 |
質量 〔kg〕 |
MーUPS015AE2S |
RRAB015AE2Sー(B) |
170×480×213 |
31.5 |
MーUPS015AE2R |
RRAB015AE2Rー(B) |
437×520×87 |
32.5 |
MーUPS030AE2B |
RRAB030AE2Bー(B) |
172×480×410 |
63.5 |
MーUPS030AE2C |
RRAB030AE2Cー(B) |
172×480×474 |
64.5 |
MーUPS030AE2R |
RRAB030AE2Rー(B) |
437×680×87 |
34 |
MーUPS050AD2B |
RRAB050AD2Bー(B) |
130×701×434 |
84 |
MーUPS075AD2B |
MーUPS100AD2B |
M-UPS050AD2C |
RRAB050AD2C-(B) |
130×701×434 |
84 |
M-UPS075AD2C |
M-UPS100AD2C |
-
注
-
上記バックアップ時間は本体内蔵のバッテリを組み合せての時間です。 バックアップ時間は実力値であり、 保証値ではありません。
ラックマウント用アタッチメンント
19インチラックキャビネットへの搭載用としてご使用ください。
適用機種 |
形式 |
適用19インチラック規格 |
UPS |
増設バッテリモジュール |
MーUPS030AE2B |
RRAB030AE2B |
RRAK030CーE(B) |
EIA |
MーUPS050AD2B |
RRAB050AD2B |
RRAK050CーE(B) |
EIA |
MーUPS075AD2B,
MーUPS100AD2B |
RRAB050AD2B |
RRAK075CーE(B) |
EIA |
オプションケーブル
FiFA/WS9 3m
GXシリーズでPupsmanを使用する場合のケーブルです。
FiFH/WS9 3m
GXシリーズでWindowsのUPSサービスを使用する場合のケーブルです。
