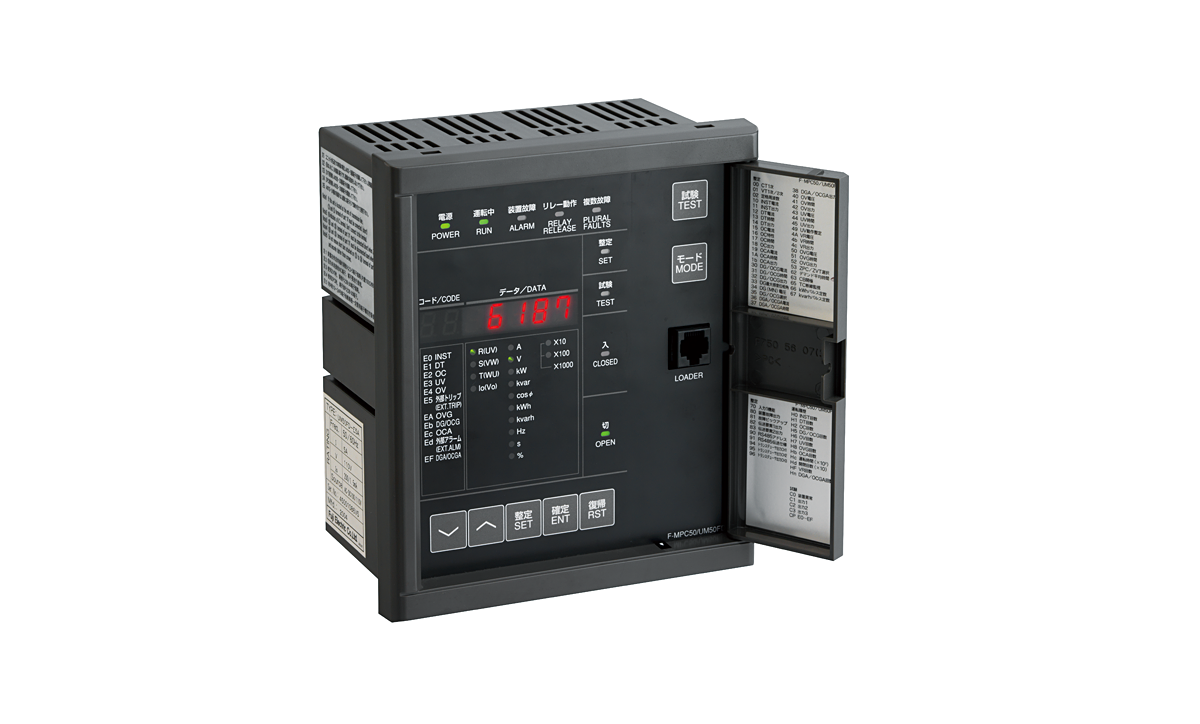

高圧受配電設備の保護・操作・計測・監視・通信機能をコンパクトなユニットにまとめたディジタル形多機能リレーです。
F-MPC60Bシリーズに対し「入/切」操作スイッチの削除、入出力点数やトランスデューサの絞り込みにより、高経済性を実現。

F-MPC60Bシリーズに対し「入/切」操作スイッチの削除、入出力点数やトランスデューサの絞り込みにより、高経済性を実現。

RS-485と4-20mA出力による上位計算機との情報ネットワークシステムを容易に構築可能。

アナログ回路の2重化とAND出力処理により、万が一の部品故障でも誤遮断を防止。

1CPUながら内部の動作状態を常時監視していますので、万が一の故障時に素早く対応。

CT比などの変更にも簡単な操作により整定変更可能。
CT1次電流 5A〜7500A VT1次電圧 210V〜110kV

ユニット				保護									計測		トランスデユーサ出力
	零相電流検出方式	接地方式	基本形式	50	51 反限時	51 DT	67DG/ 51G 選択定限時	64	27	59	OCA 過電流プレアラーム	DGA/ OCGA 漏電プレアラーム	A, W, var PF, Wh, varh Io, Io max DA, DA maxDW, DW max	VF, V₀, V_0max	トランスデユーサ出力

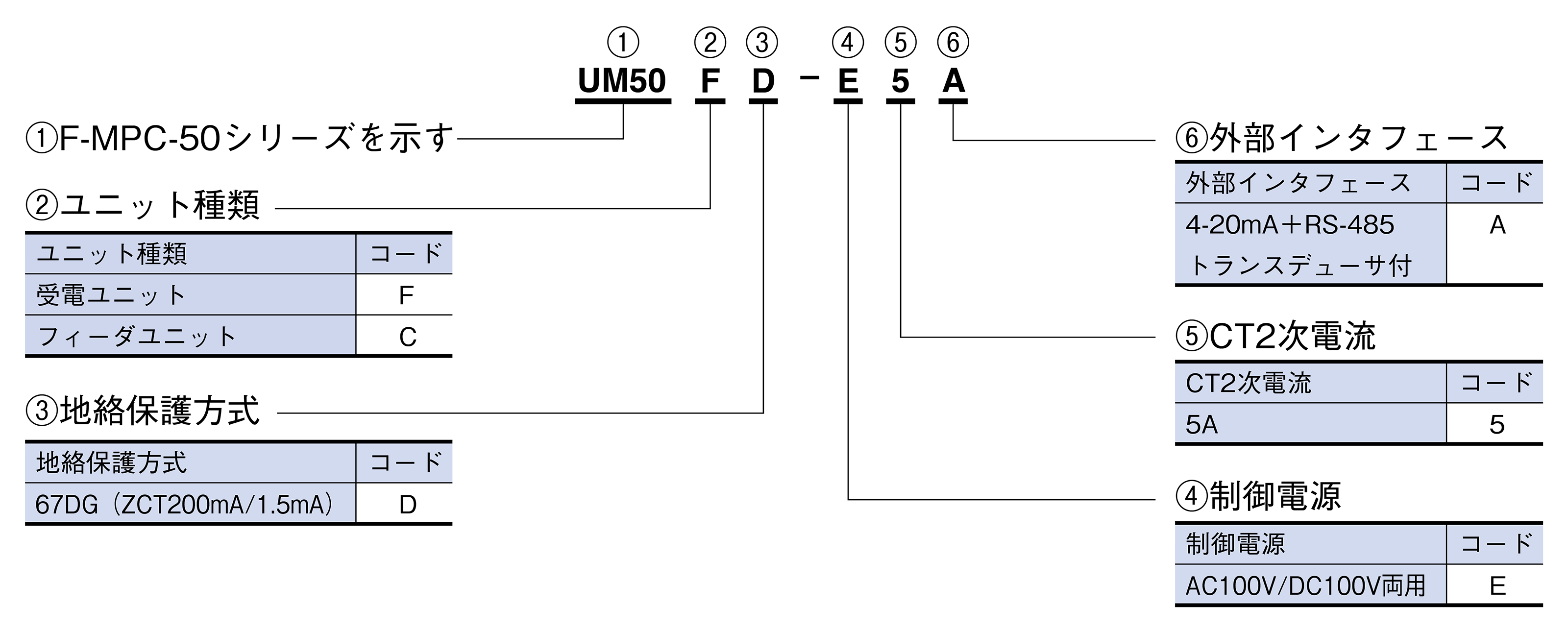

受電	ZCT方式	非接地	UM50FD	○	○	○	○	○	○	○	○	○	○	○	3量 (整定選択)
フィーダ	ZCT方式	非接地	UM50CD	○	○	○	○				○	○	○		3量 (整定選択)

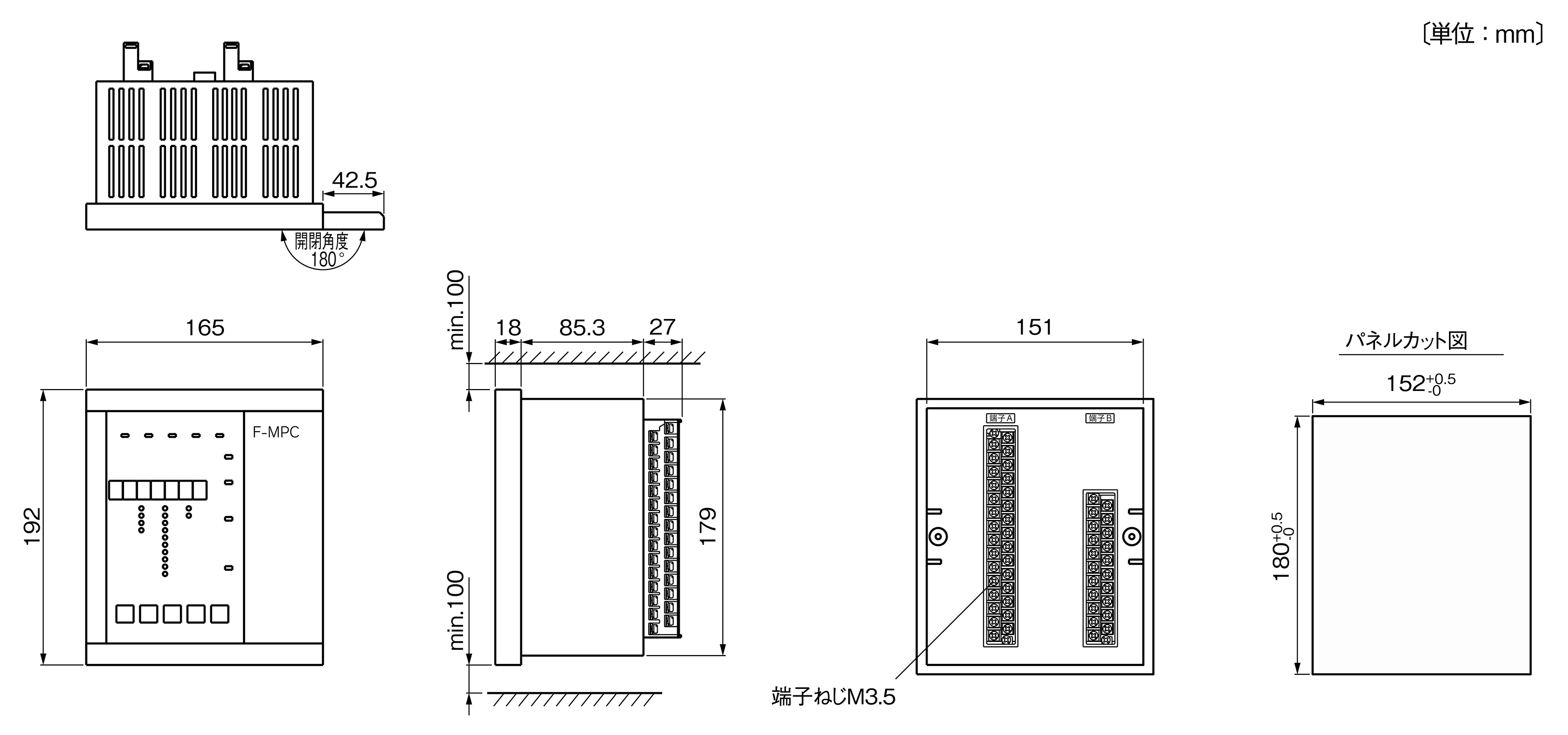

項目	仕様

制御電源	DC100V(DC80～143V)，AC100V(AC85～132V)共用＊1
突入電流	11A以下，3ms以下(AC100V，50Hz)7A以下，3.5ms以下(DC100V)
消費電力	15W以下
定格電流(CT2次)	AC 5A定格消費VA：1.0VA以下
定格電圧(VT2次)	AC 110V定格消費VA：1.0VA以下
定格零相電流	ZCT(AC 200mA/1.5mA)JEC-1201品
定格零相電圧	ZVT ＊2，EVT3次(AC110V/190V選択)
絶縁抵抗	電気回路一括対地間 10MΩ以上
耐振動	16.7Hz，複振幅0.4mm，1.96m/s²，3方向各10分
耐衝撃	300m/s²，3軸6方向，各3回
耐電圧	充電部一括対地間AC2kV ＊4 ただしRS-485，MN信号線，トランスデューサ，kWhパルス出力端子は除く｡
耐ノイズ	JEC-2500(ANSI準拠)，方形波1.5kV(1ns/1μs10分間)
過負荷耐量	CT回路：定格40倍1秒2回，VT回路：定格1.25倍10秒
周囲温度	－10℃～＋60℃(結露または氷結なきこと)：動作保証温度＊3 (0℃～＋40℃：特性保証)
保存温度	－20℃～＋70℃(結露または氷結なきこと)
相対湿度	20%～90%RH(結露なきこと)
使用雰囲気	腐食性ガス，過度塵埃なきこと
接地方式	D種接地(100Ω以下)
質量	1.4kg
許容瞬停時間	20ms(動作継続)ただし表示は，消える
耐静電気ノイズ	金属部接触：±8kV パネル面(非金属非接触)：±15kV
雷インパルス	電気回路一括対地間：1.2/50μs，±4.5kV

項目	仕様
入力回路	DC100V(DC143V以下) AC100V(AC132V以下)共用
入力回路	ON電圧：DC40V以上DC70V以下 ON電圧：AC40V以上AC70V以下
出力回路	CBトリップ	閉路電流：15A(DC110V) 許容連続通電電流：4A
出力回路	上記以外	開閉電流：0.2A(DC110V　誘導負荷L/R＝15ms以下) 許容連続通電電流：1A
