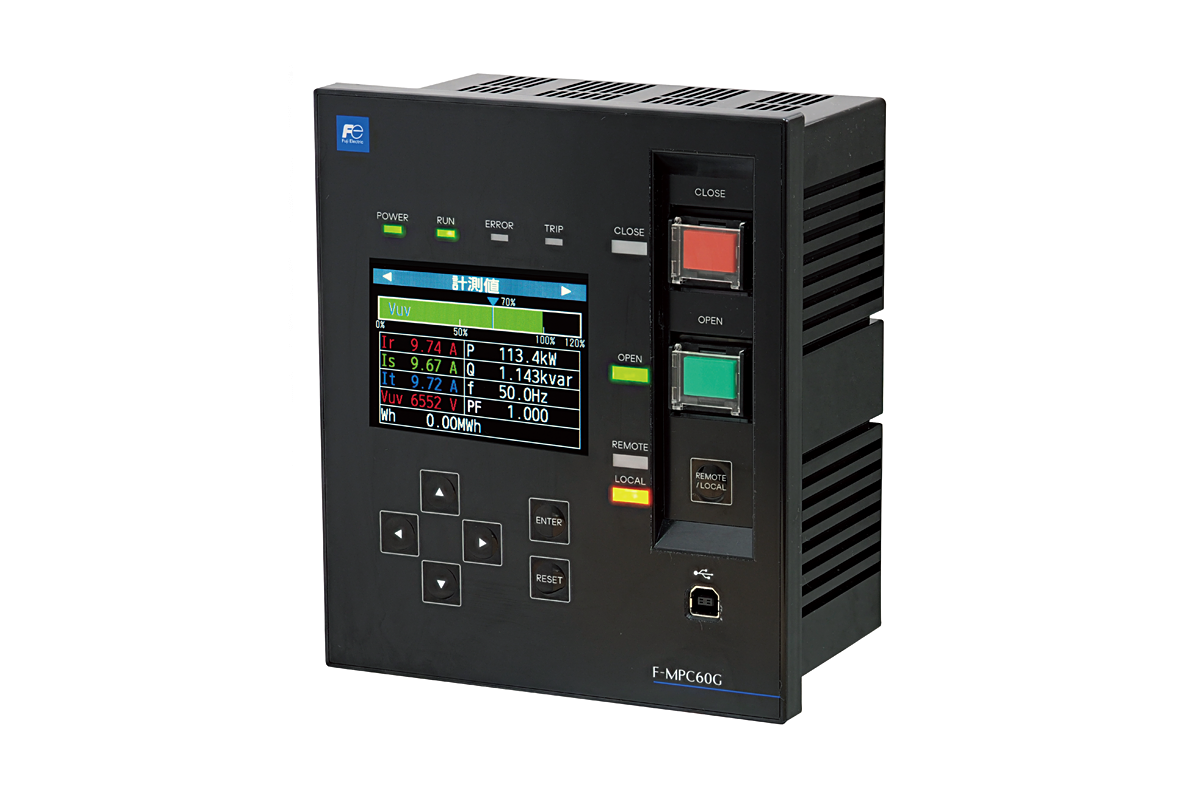

F-MPC60Gシリーズ

高圧受配電用設備の保護・操作・計測・監視・伝送機能をコンパクトなユニットにまとめたディジタル形多機能リレーです。
カラーLCD採用により、視認性・操作性・機能性をさらに向上し、最新のJEC/IEC規格に対応した、マルチスタンダード品です。
(F-MPC 60B 後継機種)

F-MPC60Gシリーズ

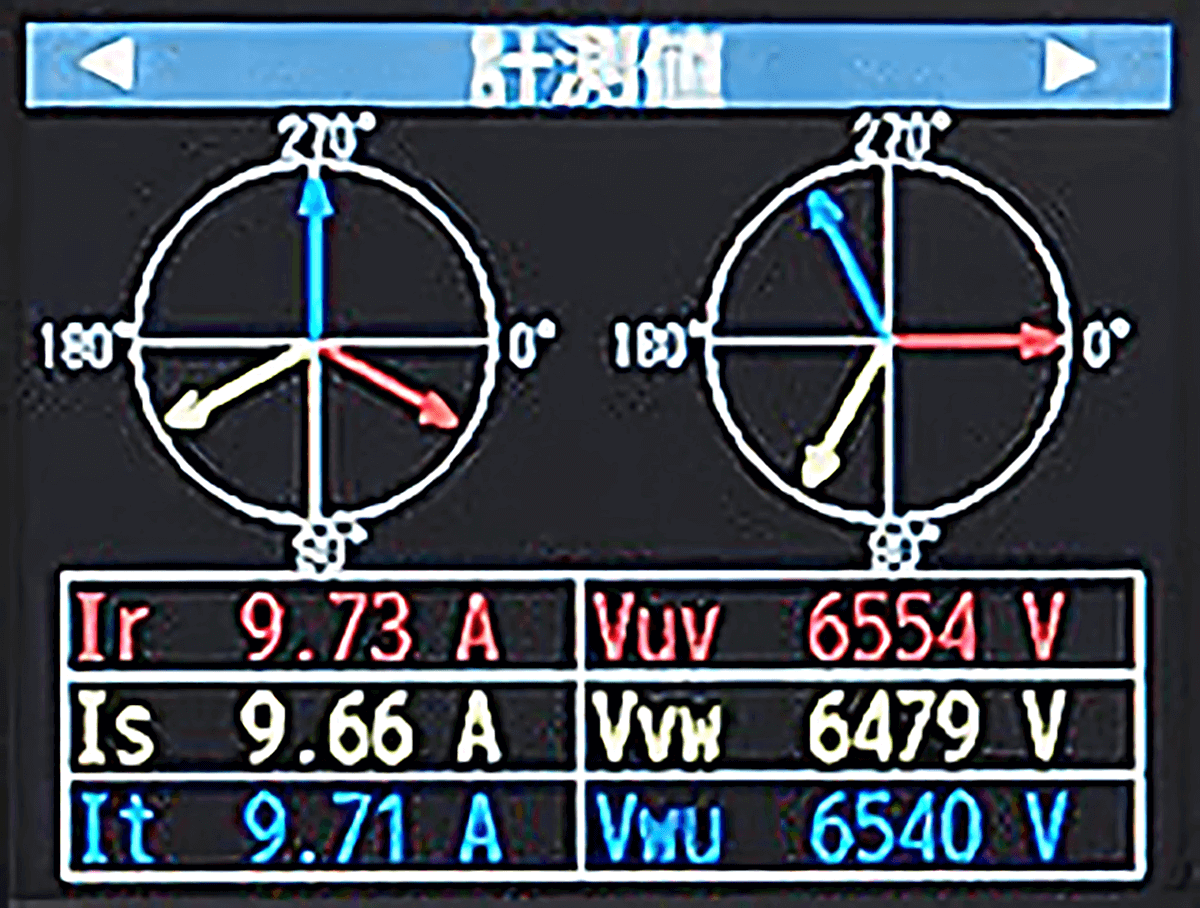

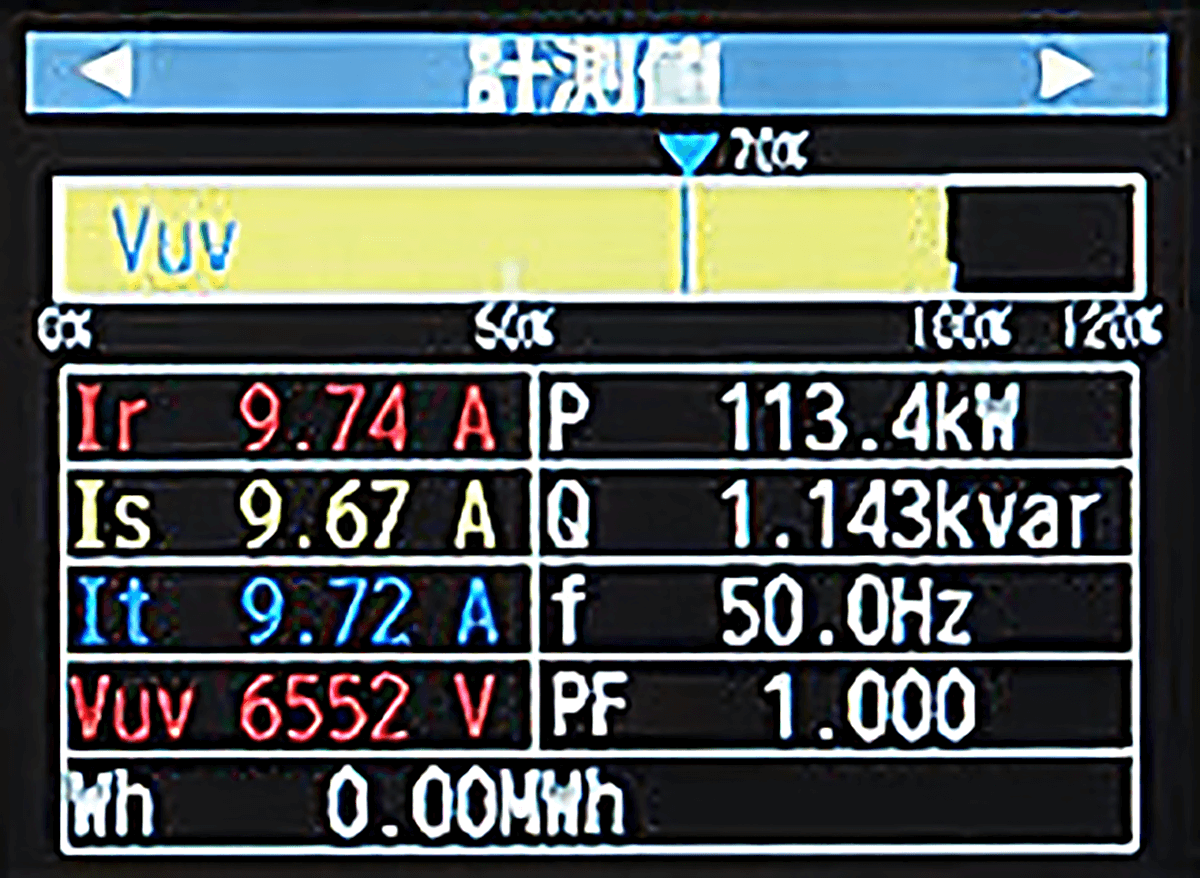

視認性向上

国内メーカ初のカラーLCD採用により、視認性・操作性を向上。

従来機器との互換性を維持

外形取付寸法や配線端子台、通信機能、CPUの2重化など、F-MPC60Bシリーズの思想をそのまま踏襲。
新形置換での設計変更が不要。

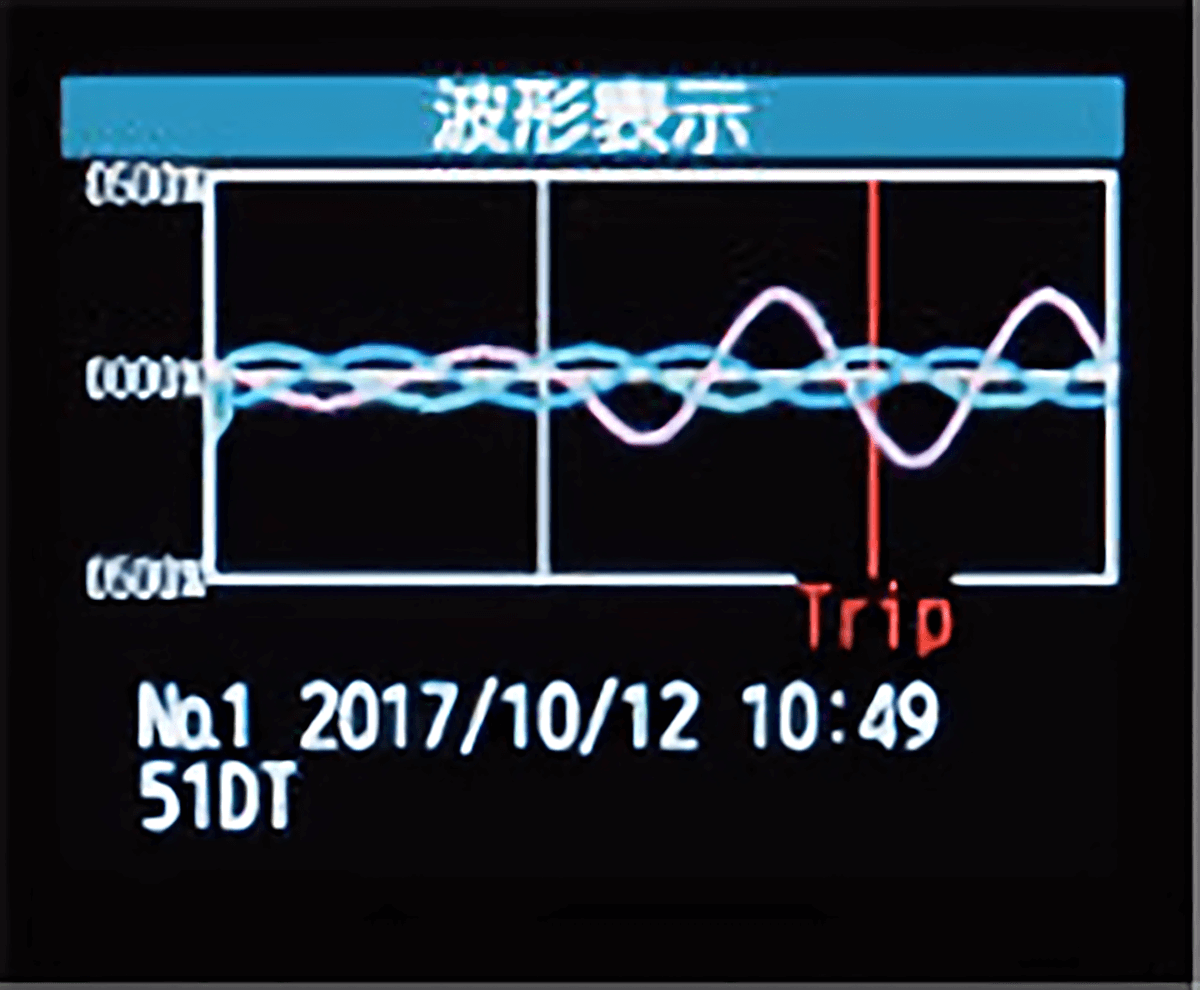

系統事故時の波形記録機能を搭載

保護動作発生時、事故波形を記録する機能を搭載。
カレンダー機能も新たに追加。
事故解析をサポート。

新JEC/IEC規格対応

最新の規格内容に準拠。
海外案件への対応も可能。
(CE自己適合宣言)※ Tリンクは除く

ネットワークシステム

RS-485(F-MPC-Net, Modbus RTU)、Tリンクまたは4-20mA出力により上位との情報ネットワークシステムの構築が容易。

ローダソフトによる支援機能の進化

選択した保護要素の試験条件を指示、アシストする「リレー試験アシスト機能(特許申請中)」を搭載

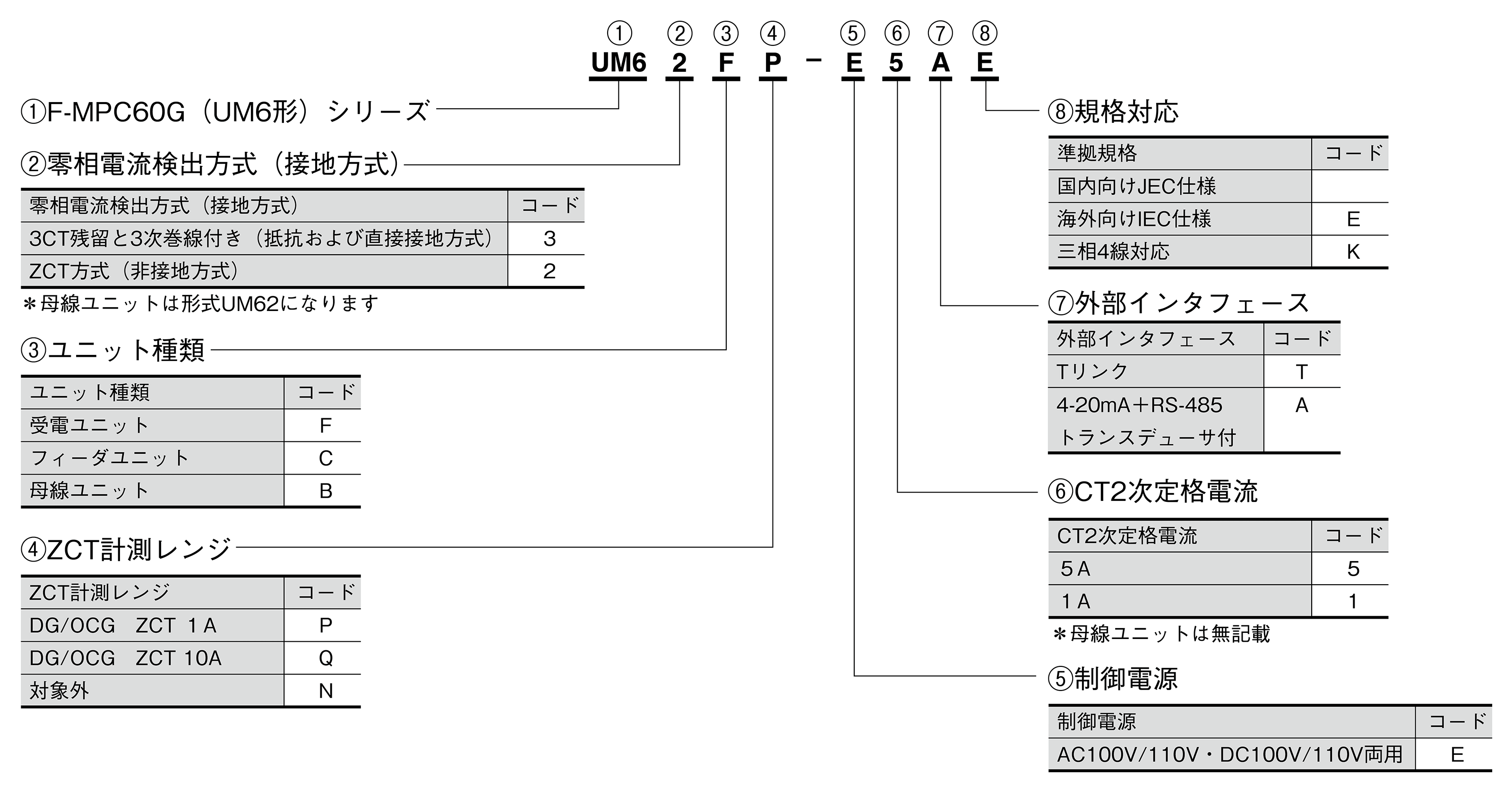

F-MPC60Gシリーズ

一般仕様

項目 仕様
制御電源 DC100V(DC80~143V)、AC100V(AC85~132V)共用 *1
突入電流 15A以下、4.5ms以下(AC100V 50Hz) 13A以下、7ms以下(DC100V)
消費電力(本体) DC入力15W以下、AC入力20VA以下
FUSE 制御電源部に内蔵(3A)
定格周波数 50/60Hz (整定選択)
定格電流(CT2次) AC 5A/1A :オーダー時指定
定格電圧(VT2次) AC 110V
定格零相電圧 EVT3次定格電圧AC 110V/190VおよびZVT(専用) *2
注1. Vo/√3Vo 表示を選択可
定格 零相電流 ZCT 組合せ AC 200mA/1.5mA(JEC-1201品) 富士電機㈱ 製のZCE□A/□ 200~3000A
ZCED□/□ 200~1500A 1次側定格 AC 1A/10A : オーダー時指定
CT 組合せ AC5A(CT残留回路, CT3次)
注2.CT3次の比は5~400A:5Aを設定可
(5~100A:5Aステップ,100~400A:10Aステップ)
注3.CT3次はIo/3Io表示を選択可
定格負担 VA CT2次 1.0VA以下
VT2次 1.0VA以下
EVT3次 5.0VA以下
絶縁抵抗 電気回路一括対地間 100MΩ以上 (DC500Vメガ)
電気回路相互間 5MΩ以上 接点回路端子間 5MΩ以上
耐振動 振動周波数10Hz
前後/左右 複振幅5mm
上下 複振幅2.5mm
各30秒間 振動周波数16.7Hz
複振幅0.4mm
前後・左右・上下
各10分間振動周波数 10-59Hz
0.035mm 振動周波数 59-150Hz
0.5G 各軸 10-150Hz 8分間 CLASSⅠ
耐衝撃 300m/s2
3軸6方向
各3回 ピーク加速度 5G パルス幅 11ms 3軸6方向
各3回
耐衝突 ピーク加速度 10G パルス幅 16ms 3軸6方向
各1000回
耐震 振動周波数 1-8.5Hz
X軸(水平)3.5mm
Y軸(垂直)1.5mm振動周波数 8.5-35Hz
X軸(水平)1G
Y軸(垂直)0.5G 方法A 1-35Hz 10分間 CLASSⅠ
耐電圧 電気回路一括対地間 AC2kV
*3、電気回路相互間 AC2kV 但し、RS-485通信、Tリンク、MN信号線、
トランスデューサ出力端子、kWh出力端子は除く入、切、トリップ接点回路端子間 AC1kV、1分間
耐静電気ノイズ 金属部接触 ±8kV
パネル面(非金属非接触)±15kV
耐ノイズ 振動周波数1MHz, コモンモード/ディファレンシャルモード
第1波波高値2.8kV、1/2減衰時間3-6サイクル
繰り返し頻度6-10回/商用周波数の1周期(非同期)JEC2500波形2(ANSI準拠)
ピーク電圧1.5kV方形波インパルス性ノイズ(1ns/1μs10分間)
但し、MN信号線、通信線(RS-485、T-LINK)、トランスデューサ出力線、
kWhパルス出力線はクランプにてピーク電圧1.0kV方形波インパルス性ノイズ(1ns/1μs10分間)
トランシーバノイズ:140MHz帯、430MHz帯、900MHZ帯にて10V/m携帯(800MHz/1.5GHz 0.8W)、
PHS(1.9GHz 10mW)密着 放射電磁界イミュニティ:80MHz-1GHz、
1.4GHz-2.7GHz 10V/m CLASSⅢ スポット周波数80, 160, 380, 450, 900, 1850, 2150MHz
伝導妨害イミュニティ:150kHz-80MHz 10V/m CLASSⅢ
電磁エミッション 伝導 150kHz~30MHz
79db(~500kHz),73db(500kHz~)尖頭値放射 30MHz~2.0GHz
40μV/m(~230MHz)
47μV/m(230MHz~1GHz)(準尖頭 値/10m位置)76μV/m(1GHz~2GHz)(尖頭値/3m位置)
ファストトランジェント/バースト 制御電源 対地一括および入出力 2kV、通信(クランプ)1kV
商用周波電磁界イミュニティ 連続 30A/m、1~3s:300A/m
雷インパルス 電気回路一括と対地間 ただしMN信号、通信線(RS-485、T-LINK)
トランスデューサ出力線、kWhパルス出力線は除く。
5kV 1.2×50μs 正負各3回 変成器回路相互間 5kV 1.2×50μs 正負各3回
計器用変成器回路と制御回路間
5kV 1.2×50μs 正負各3回 制御回路間相互間
3kV 1.2×50μs 正負各3回 接点(トリップ出力)回路端子間
3kV 1.2×50μs 正負各3回 制御電源回路端子間
3kV 1.2×50μs 正負各3回 計器用変成器回路端子間
3kV 1.2×50μs 正負各3回 通信線と対地間
*5 1kV 1.2×50μs 正負各3回
過負荷耐量 CT回路:定格40倍 1秒 2回
VT回路:定格1.25倍 10秒 1回
EVT回路:定格1.5倍 5秒 1回
周囲温度 -10℃~60℃(結露または氷結無きこと):動作保証 *4 (0℃~40℃:特性保証)
保存温度 -20℃~70℃(結露または氷結無きこと)
相対湿度 20%~90%RH(結露無きこと)
使用雰囲気 腐食性ガス、過度塵埃無きこと
接地 D種接地(100Ω以下)
質量 1.7kg
許容瞬停時間 20ms(動作継続)ただし表示は消えます。
  • *1 制御電源がAC電源で、保護27(UV)を瞬時動作(動作時間0s設定)以外で使用の場合、無停電電源装置またはAC用電源ユニット(別売,形式UM2P-A1)と組み合わせてご使用ください。
  • *2 EVTとZVT選択は接続端子切替。ZVT組合せ時は、ZPD-2をご使用ください。
     EVT(110V/190V),ZVTの組合せは選択設定ください。
  • *3 線間にAC2kVを印加しないでください。
  • *4 動作保証温度とは、JEC特性保証温度での保証精度値の2倍以内、およびJIS温度の影響精度以内での動作を保証する温度です。
  • *5 本体パネル面のローダ(USB)は、通信線の対象外です。

外部入出力仕様

項目 仕様
入力回路 DC100V(DC143V以下)
AC100V(AC132V以下)共用
ON電圧:DC40V以上DC70V以下
ON電圧:AC40V以上 AC70V以下
出力回路 CB 入/切/トリップ 閉路電流:15A(DC110V)
許容連続通電電流:4A
上記以外 開閉電流:0.2A(DC110V 誘導負荷L/R=15ms以下)
許容連続通電電流:1A

F-MPC60Gシリーズ

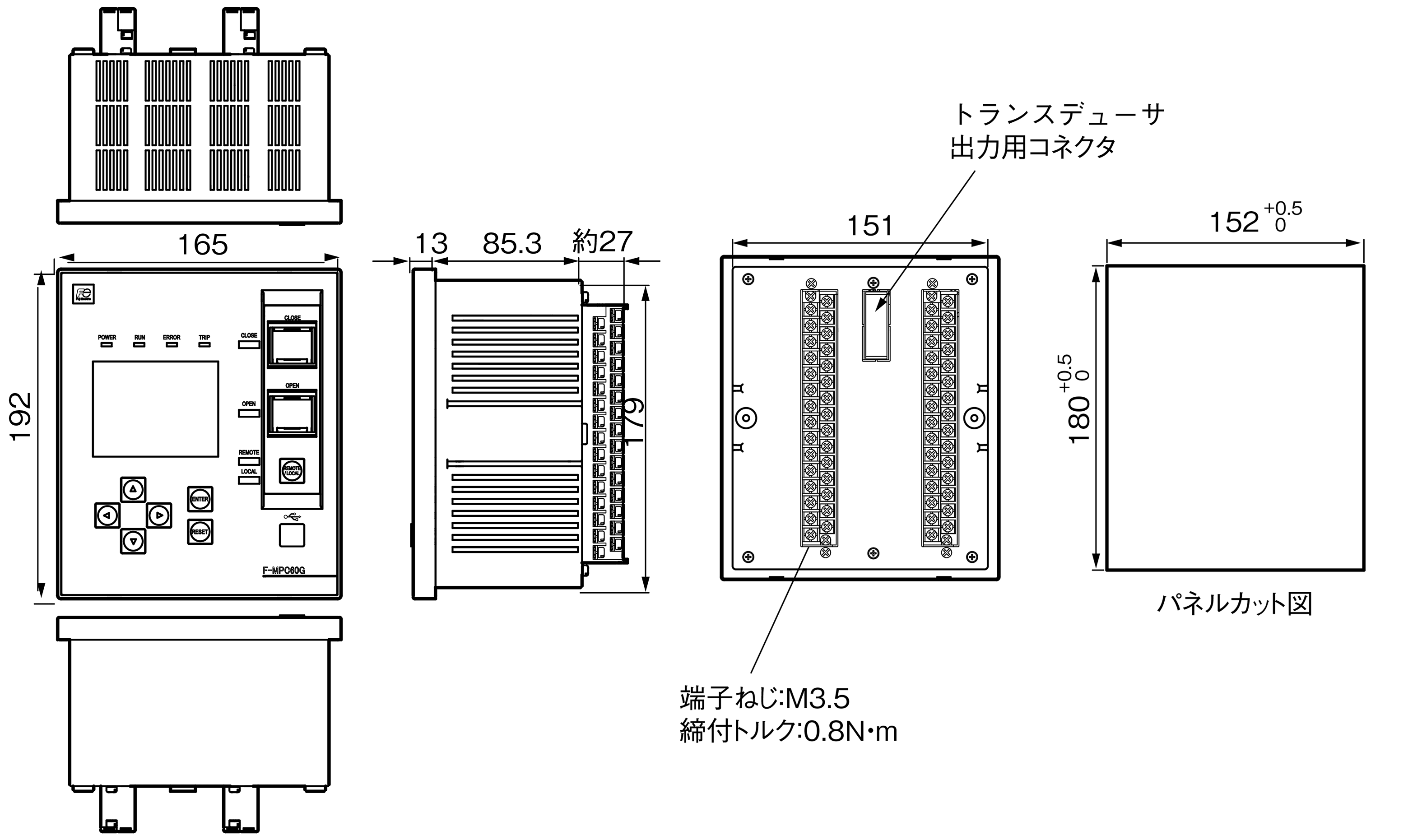

外形寸法

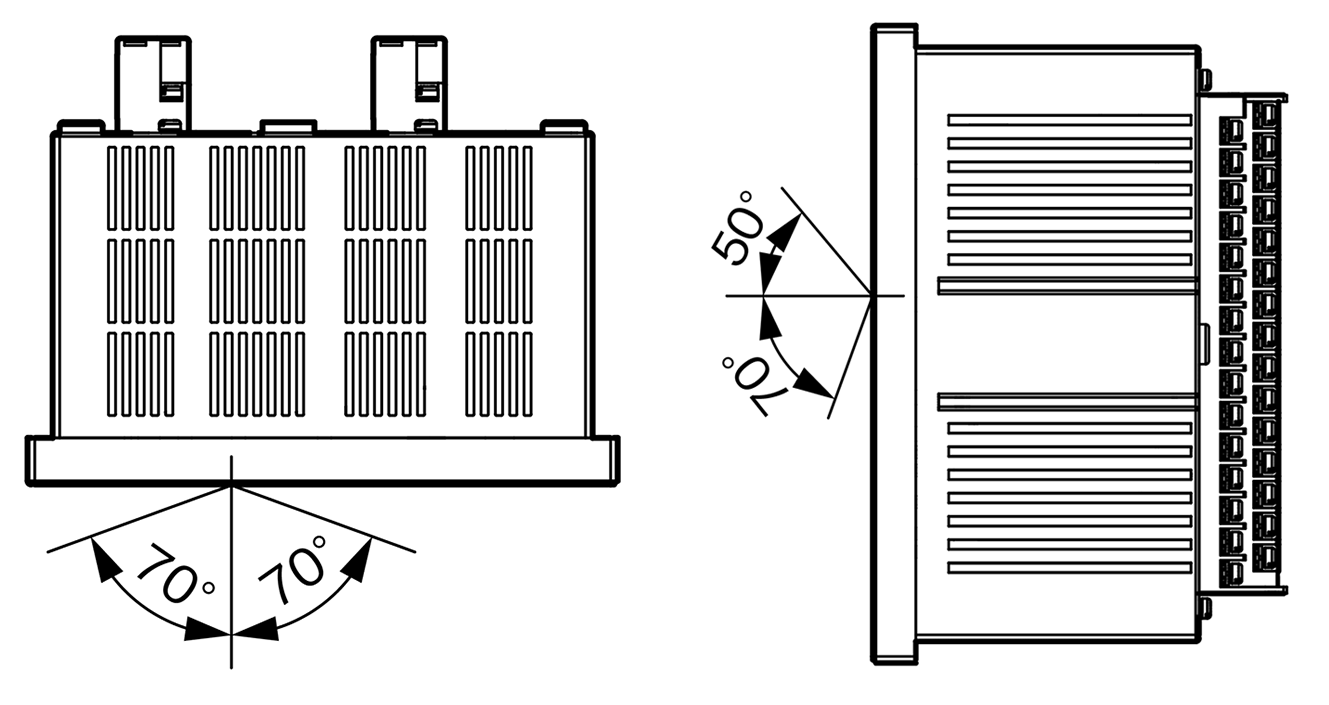

LED視野角

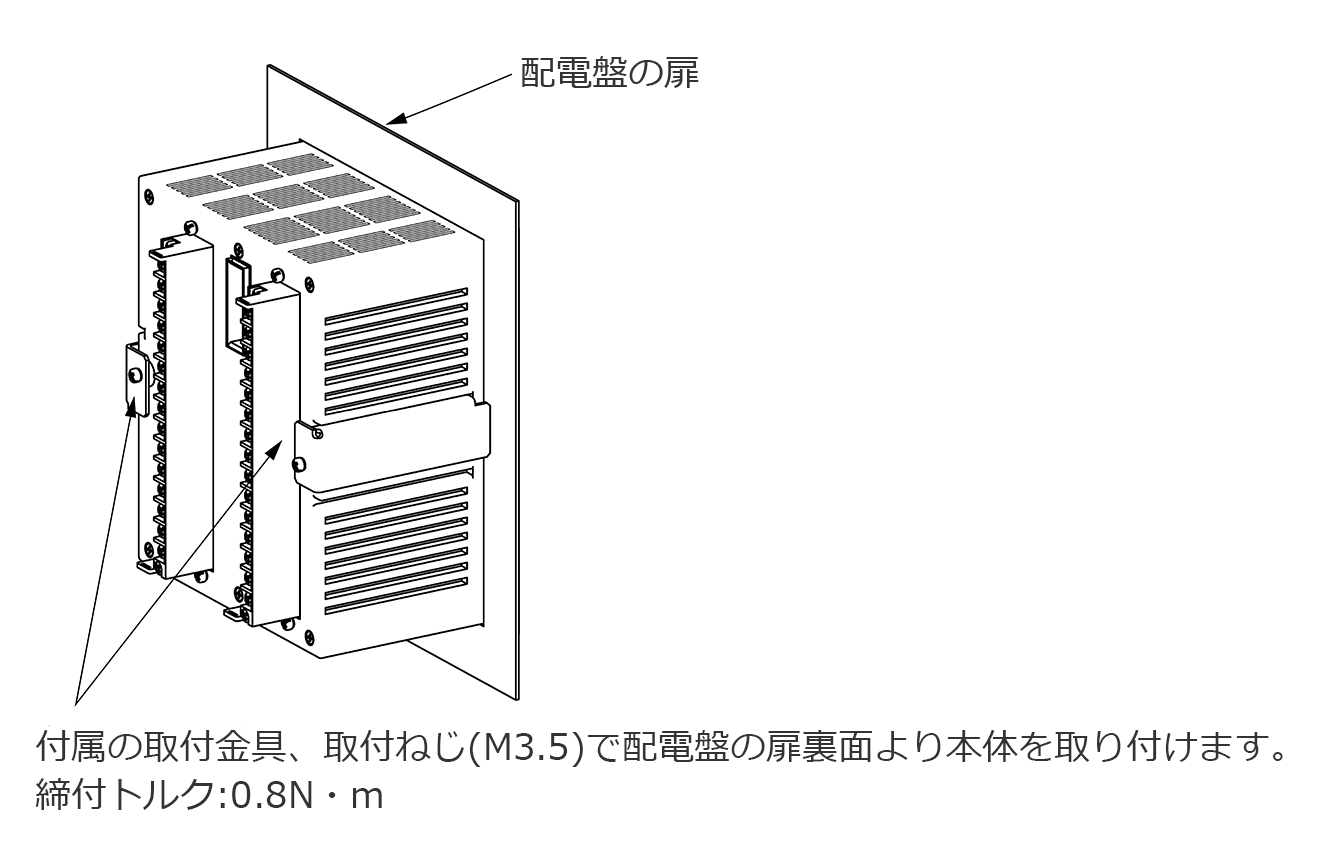

配電盤取付図(配電盤の扉の裏面より見た図)
