センサ・リミットスイッチ溝形近接スイッチ PE-Uシリーズ
フリーワードから探す
PE-Uシリーズ(溝形)
エレベータ・立体駐車、装置などの搬送用途に適した溝形です。
板状磁性金属体の位置検出に最適
- ・検出面の形状が溝形をしており、かつ検出体の溝幅方向の振動に対しても安定した特性が得られますので板状磁性金属体の位置検出に最適です。
- ・溝幅12mmと25mmの2種類を用意しました。
- ・保護構造はIP67(IEC規格)に適合、すぐれた耐環境性を有しています。

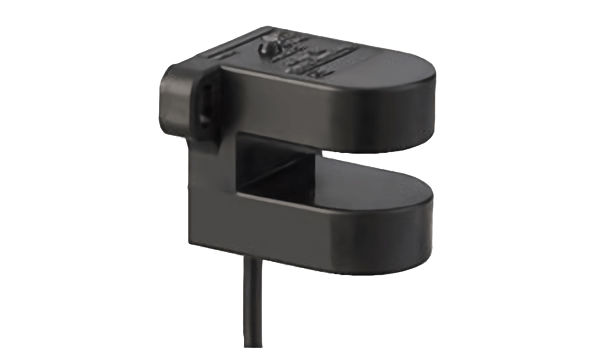

溝形近接スイッチ PE-U
| 形式 | PE-U12D | PE-U25NT |
|---|
| 定格動作距離 | 7mm±1mm | 10mm±2mm |
|---|---|---|
| 応差の値 | 動作距離の15%以下 | 0.3-2mm |
| 標準検出体の寸法 | 140×40×1t鉄 | 50×50×2.3t鉄 |
| 使用周囲温度 | －25〜＋70℃(ただし氷結しないこと) | |
| 使用周囲湿度 | 35〜95%RH | |
| 外形寸法〔mm〕 | 50×40×47.5 | 35×55×65.5 |
| 応答性 | 50〔Hz〕 | 動作時間：2ms以下(検出体無→有) 復帰時間：3ms以下(検出体有→無) |
| 定格電源電圧 | DC12/24V(DC10-30V) | |
| 開閉容量 | 最大50mA | 最大100mA |
| 動作距離の温度特性 | －25〜＋70℃の範囲で基準状態(＋ 20℃)時の動作距離の±15%以下 | －25〜＋70℃の範囲で±3mm以下 |
| 動作距離の電圧特性 | 定格電源電圧の±15% の変動で±1%以下 | |
| 消費電流 | 15mA以下(DC24V時) | 20mA以下(DC24V時) |
| 残留電圧 | 1.5V以下(DC24V、50mA) | 1.5V以下(DC24V、100mA) |
| 耐電圧 | AC1,000V 1分間 | AC2,000V 1分間 |
| 絶縁抵抗 | 50MΩ以上(DC500Vメガーにて) | |
| 保護構造 | IP67(IEC規格) | |
| 耐振動性 | 複振幅1.5mm、10-55Hz、Ｘ、Ｙ、Ｚの3方向各2時間 | |
| 耐衝撃性 | 500m/s2 | |
| 回路保護 | 逆接続保護、サージ吸収付 | |
