- 現行品

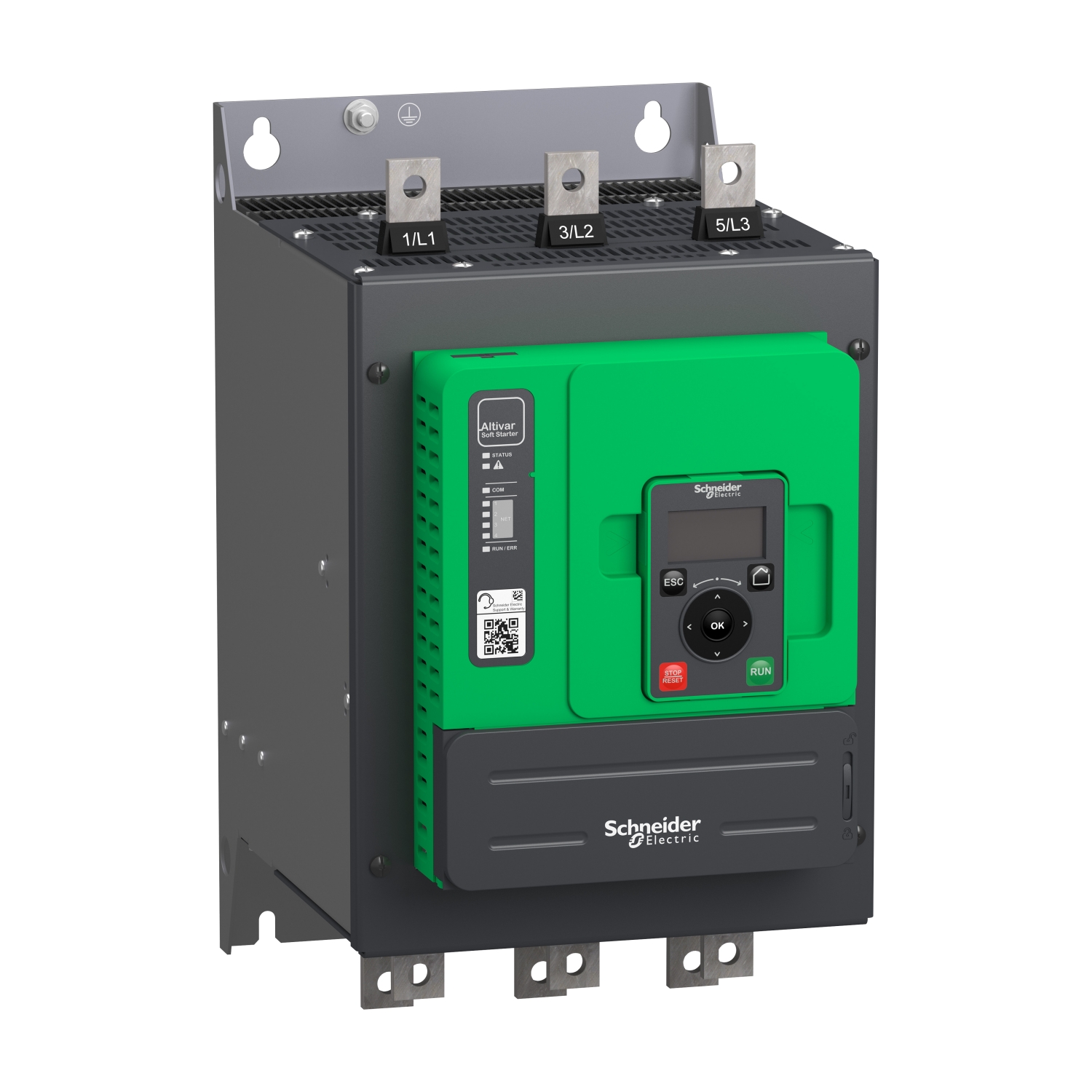

ATS480シリーズATS480C14Y
フリーワードから探す
製品特長
- ●実績豊富なATS48 シリーズの基本制御機能を踏襲し、パラメータや異常診断機能を大幅強化
- ●従来品ATS48 シリーズと取付け・配線に互換性有りリプレースが容易
- ●デモモード搭載により、盤シーケンス試験が可能(主回路通電不要)
- ●標準実装のModbus RTU 通信機能に加え、別売のオプション通信モジュールにより、Modbus TCP にも対応
- ●将来のサイバーセキュリティ対策へも幅広く対応
- ●独自のコントロールシステムによる加速・減速トルク最適化制御
- ●ソフトストップ機能により、ウォータハンマー現象を抑制、コンベア搬送荷崩を防止
- ●モータ保護機能、バイパス制御回路や各種アラーム、電流モニタ等、多彩な機能を内蔵
共通スペック情報
- ソフトスタータ
- スタータ定格電流 IcL:140A
- 参考適用モータ AC3 (注1)
- 200V:30/37kW、220V:37kW、400V:75kW、440V:75kW
- (注1)富士電機製 低圧三相モータ(4極 全閉外扇形 プレミアム効率IE3)を示します。
- kW値はあくまで一例であり、モータの種類やメーカによって変化しますのでご注意下さい。
- (注2)重負荷適用、および 440Vを超える選定についてはお問い合わせください。
旧製品形式
- ATS48C14Y
その他製品情報
オプションを調べる
Schneider Electricグローバルサイト(英語)からも各種資料のダウンロードが可能です。
データのダウンロードについては、Schneider Electric社のルールに基づきます。
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
名称・外観 | 仕様 | 形式 | 備考 | |
---|---|---|---|---|
テキストディスプレイターミナル![]() |
・保護等級:IP21 ・対応言語数:6か国語(日本語非対応) ・LCD バックライト:白 ・メッセージライン:2行 ・128×64 ピクセル |
VW3A1113 | ATS480 に標準搭載 | |
扉取付キット![]() |
VW3A1113 用 ・保護等級:IP20 |
VW3A1114 | 別売 | |
グラフィックディスプレイターミナル![]() |
・保護等級:IP65 ・対応言語数:26か国語(日本語非対応) ・時計機能:内蔵 ・搭載電池:CR2032 ・LCD バックライト白・赤 ・メッセージライン:8行 ・240×160 ピクセル |
VW3A1111 | 別売 | |
扉取付キット![]() |
VW3A1111 用 ・保護等級:IP65 |
VW3A1112 | 別売 | |
Ethernet IP/Modbus TCP 通信モジュール ![]() |
ATS480 オプションスロットに装着 | VW3A3720 | 別売 | |
PC 接続用ケーブル![]() ![]() |
ATS480-PC接続用 ・Modbusシリアルラインケーブル 2.5m ・RJ45コネクタ/USBコネクタ |
TCSMCNAM3M002P | 別売 | |
AVW3A1111-PC接続用 ・USB-B / USB-Aコネクタ |
TCSXCNAMUM3P | 別売 | ||
扉取付用接続ケーブル![]() |
RJ45 コネクタ付ケーブル | 1m | VW3A1104R10 | 別売 |
3m | VW3A1104R30 | |||
5m | VW3A1104R50 | |||
10m | VW3A1104R100 |
