ソリッドステートリレーSRシリーズ
フリーワードから探す

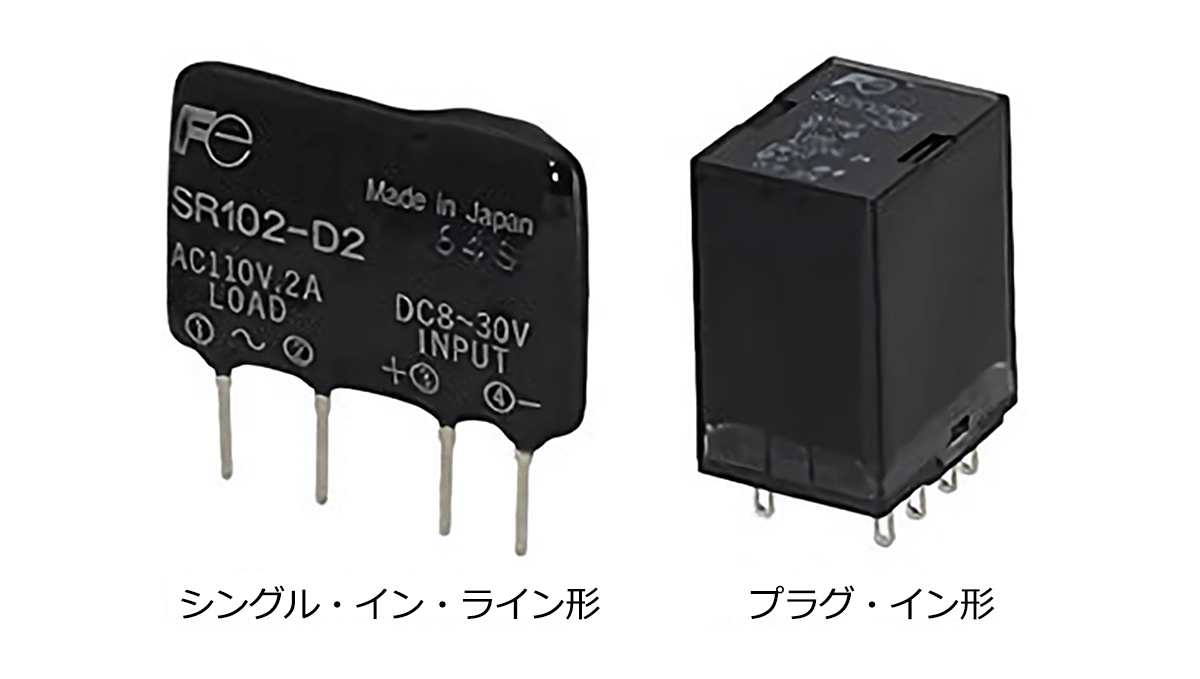

SRシリーズ ソリッドステートリレー
シングル・イン・ライン形とプラグ・イン形の2タイプをシリーズ化
小形・薄形でプリント板に高密度実装ができるシングル・イン・ライン形とミニコントロールリレーやパワーリレーと外形寸法が同一のプラグ・イン形の2タイプがあります。
各種電子機器、装置の出力インターフェース用の無接点リレー
フォトカプラ絶縁方式やトライアック出力により、高頻度開閉用途でも長寿命です。
サージ吸収機能を内蔵
サージ吸収機能および、入力逆極性保護機能付です。
一般仕様
| AC出力品 | DC出力品 | |
|---|---|---|
| 使用周囲温度(注1) | －30～＋60℃(プラグイン形) －30～＋80℃(シングルイン形) |
|
| 保存温度 | －30～＋100℃ | |
| 相対湿度 | 45～85%RH(結露無し) | |
| 耐電圧 | 入力ー出力端子間 AC2500V 1分間 | |
| 絶縁抵抗 | 入力ー出力端子間 1000MΩ (500Vメガにて) |
|
| 動作時間 | ・シングル・イン・ライン形
Z無：1ms以下 Z有：1/2サイクル＋1ms以下 ・プラグ・イン形 SR201P2品：30ms以下 SR□P5/SR□P6品：Z無：5ms以下 Z有：1/2サイクル＋5ms以下 |
2ms以下 |
| 復帰時間 | ・シングル・イン・ライン形/プラグ・イン形
SR□P5/SR□P6品：1/2サイクル＋1ms以下 ・プラグ・イン形 SR201P2品：30ms以下 |
2ms以下 |
| 耐振性 | 耐久 10～55Hz、複振幅1.5mm | |
| 耐衝撃性 | 耐久 1000m/s2 | |
(注1) 周囲温度により通電電流を低減してご使用ください。
シングル・イン・ライン形
| 主回路定格 | 端子構造 | 形式 | ゼロクロス 回路 |
定格制御 電源電圧 |
入力 インピーダンス |
非繰り返し サージオン電流 (注1) |
||
|---|---|---|---|---|---|---|---|---|
| 定格電圧 | 使用電圧範囲 | 開放熱電流 (定格通電電流) |
||||||
| AC100-110V | AC70-125V 漏れ電流 3.5mA |
2A 最小負荷電流 20mA |
シングル・ イン・ライン形 |
SR102-D1 | - | DC5-12V | 約1.2kΩ (at5V) |
30A |
|---|---|---|---|---|---|---|---|---|
| SR102-D2 | - | DC12-24V | 約4.4kΩ (at12V) |
30A | ||||
| R102-ZD1 | ● | DC5-12V | 約1.2kΩ (at5V) |
30A | ||||
| SR102-ZD2 | ● | DC12-24V | 約4.4kΩ (at12V) |
30A | ||||
| 2.7A 最小負荷電流 20mA |
SR103-D1 | - | DC5-12V | 約1.2kΩ (at5V) |
30A | |||
| SR103-D2 | - | DC12-24V | 約4.4kΩ (at12V) |
30A | ||||
| SR103-ZD1 | ● | DC5-12V | 約1.2kΩ (at5V) |
30A | ||||
| SR103-ZD2 | ● | DC12-24V | 約4.4kΩ (at12V) |
30A | ||||
| AC200-220V | AC70-250V 漏れ電流 6mA |
2A 最小負荷電流 20mA |
シングル・ イン・ライン形 |
SR202-D1 | - | DC5-12V | 約1.2kΩ (at5V) |
30A |
| SR202-D2 | - | DC12-24V | 約4.4kΩ (at12V) |
30A | ||||
| SR202-ZD1 | ● | DC5-12V | 約1.2kΩ (at5V) |
30A | ||||
| SR202-ZD2 | ● | DC12-24V | 約4.4kΩ (at12V) |
30A | ||||
| 2.7A 最小負荷電流 20mA |
SR203-D1 | - | DC5-12V | 約1.2kΩ (at5V) |
30A | |||
| SR203-D2 | - | DC12-24V | 約4.4kΩ (at12V) |
30A | ||||
| SR203-ZD1 | ● | DC5-12V | 約1.2kΩ (at5V) |
30A | ||||
| SR203-ZD2 | ● | DC12-24V | 約4.4kΩ (at12V) |
30A |
(注1) ピーク値、50Hz、1サイクル
プラグ・イン形
| 主回路定格 | 端子構造 | 形式 | ゼロクロス 回路 |
定格制御 電源電圧 |
入力 インピーダンス |
非繰り返し サージオン電流 (注1) |
||
|---|---|---|---|---|---|---|---|---|
| 定格電圧 | 使用電圧範囲 | 開放熱電流 (定格通電電流) |
||||||
| AC200-220V | AC70-250V 漏れ電流 6mA |
1A 最小負荷電流 20mA |
HH2□形 コントロールリレー と同一 |
SR201P2-A3 | - | AC100-110V | 約30kΩ (at100V) |
30A(注1) |
|---|---|---|---|---|---|---|---|---|
| SR201P2-A4 | - | AC200-220V | 約30kΩ (at200V) |
30A(注1) | ||||
| AC200-220V | AC70-250V 漏れ電流 2.5mA |
2A 最小負荷電流 5mA |
HH5□形 ミニコントロールリレー と同一 |
SR202P5-D1 | - | DC5-12V | 約500Ω (at5V) |
30A(注1) |
| SR202P5-D2 | - | DC12-24V | 約1.3kΩ (at12V) |
30A(注1) | ||||
| 約2.3kΩ (at24V) |
||||||||
| SR202P5-ZD1 | ● | DC5-12V | 約500Ω (at5V) |
30A(注1) | ||||
| SR202P5-ZD2 | ● | DC12-24V | 約1.3kΩ (at12V) |
30A(注1) | ||||
| 約2.3kΩ (at24V) |
||||||||
| HH62□形 パワーリレー と同一 |
SR202P6-D1 | - | DC5-12V | 約500Ω (at5V) |
30A(注1) | |||
| SR202P6-D2 | - | DC12-24V | 約1.3kΩ (at12V) |
30A(注1) | ||||
| 約2.3kΩ (at24V) |
||||||||
| SR202P6-ZD1 | ● | DC5-12V | 約500Ω (at5V) |
30A(注1) | ||||
| SR202P6-ZD2 | ● | DC12-24V | 約1.3kΩ (at12V) |
30A(注1) | ||||
| 約2.3kΩ (at24V) |
||||||||
| DC12-200V | DC10-220V 漏れ電流 1mA |
1A 最小負荷電流 5mA |
HH5□形 ミニコントロールリレー と同一 |
SR201DP5-D1 | - | DC5-12V | 約2.3kΩ (at5V) |
10A(10ms) |
| SR201DP5-D2 | - | DC12-24V | 約5.8kΩ (at12,24V) |
10A(10ms) | ||||
| HH62□形 パワーリレー と同一 |
SR201DP6-D1 | - | DC5-12V | 約2.3kΩ (at5V) |
10A(10ms) | |||
| SR201DP6-D2 | - | DC12-24V | 約5.8kΩ (at12,24V) |
10A(10ms) | ||||
| DC12-48V | DC5-60V 漏れ電流 1mA |
2A 最小負荷電流 5mA |
HH5□形 ミニコントロールリレー と同一 |
SR062DP5-D1 | - | DC5-12V | 約2.3kΩ (at5V) |
18A(10ms) |
| SR062DP5-D2 | - | DC12-24V | 約5.8kΩ (at12,24V) |
18A(10ms) | ||||
| HH62□形 パワーリレー と同一 |
SR062DP6-D1 | - | DC5-12V | 約2.3kΩ (at5V) |
18A(10ms) | |||
| SR062DP6-D2 | - | DC12-24V | 約5.8kΩ (at12,24V) |
18A(10ms) |
(注1)ピーク値、50Hz、1サイクル

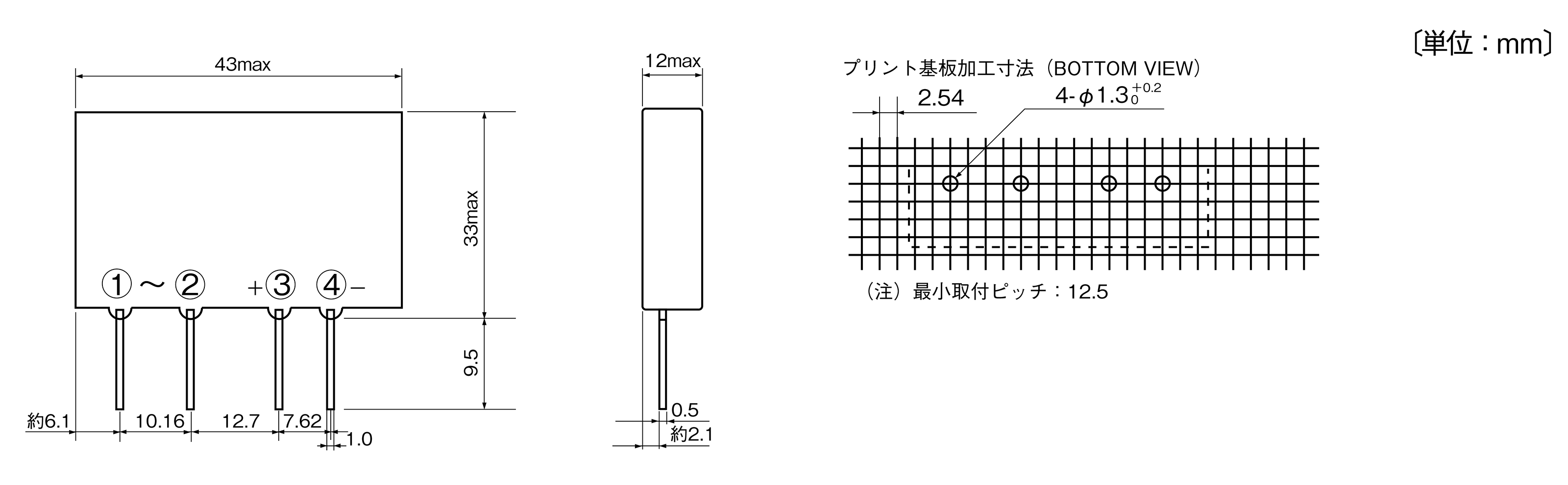

シングル・イン・ライン形
プラグ・イン形

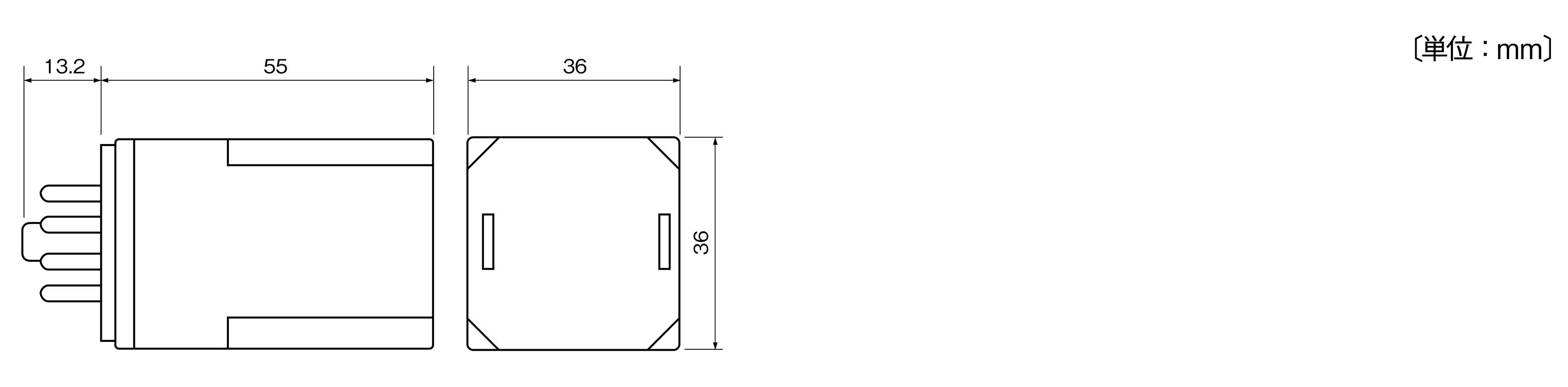

SR201P2形

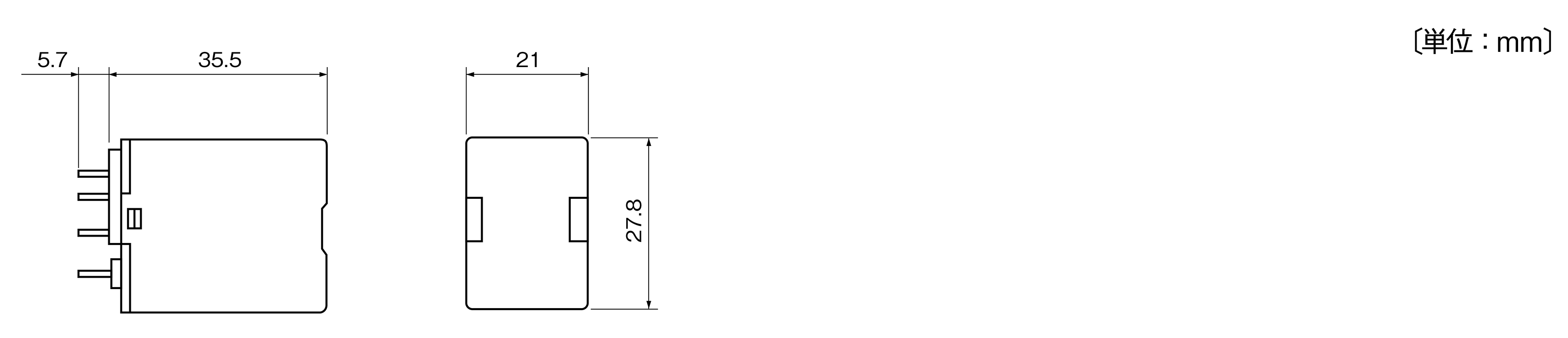

SR□P5形

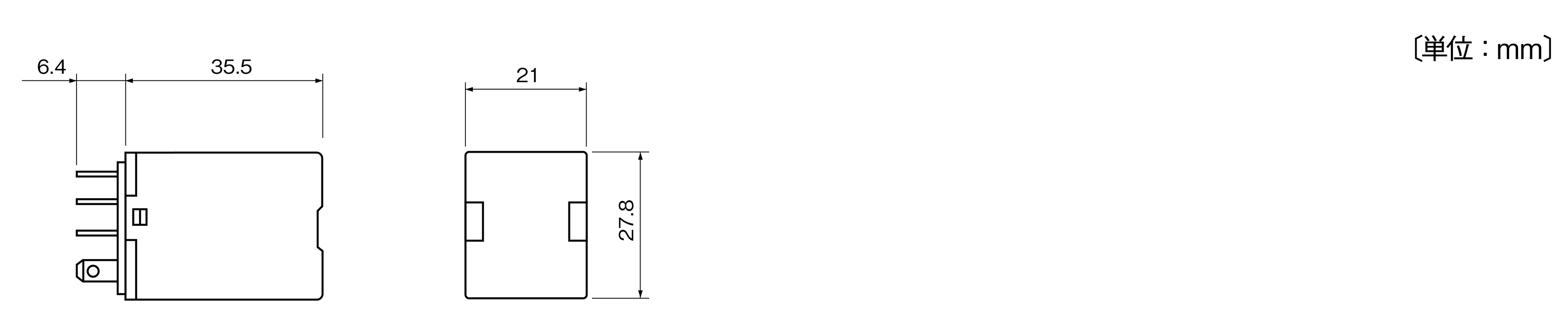

SR□P6形
シングル・イン・ライン形
プラグ・イン形
