FACTORY AUTOMATION ファクトリーオートメーション

ソリッドステートコンタクタSSシリーズ 単極

フリーワードから探す

単相回路に最適な半導体接触器です。

  • ・10~200Aの単相負荷のON/OFF制御に長寿命を実現。
  • ・AC操作品は、制御電源電圧の変動に対して、安定した主回路動作を確保する電圧検出機能付。
  • ・負荷回路での過大突入電流立上りを抑制するゼロクロス回路付を標準装備。
  • ・SSCへの制御電源電圧の入力状態を一目で確認できる表示LED(赤色)を標準装備。
  • ・中・大容量品(SS701~SS2001形)のAC操作品は、無接点の補助出力モジュールを内蔵。
  • ・充電部を保護し、保守、点検時の安全性を高める端子カバーを標準装備。
  • ・小容量品(SS101~SS401形)は、ねじ取付の外、IECレールにワンタッチ取付が可能。
特長を詳しく見る

長寿命を実現

10~200Aの単相負荷のON/OFF制御に長寿命を実現しました。
負荷回路の開閉用に高耐圧高過電流耐量の半導体素子を採用して、完全無接点化を実現しました。
ヒータなどを高頻度で開閉する用途で、長寿命、無騒音などの高性能をフルに発揮します。

ワイドレンジ対応

10~200Aの単相負荷のON/OFF制御に長寿命を実現しました。
中・大容量品(SS701~SS2001形)の主回路定格電圧仕様は、AC100~240Vの他にAC200~480Vも系列化しました。
また、小容量品については400V小容量ヒータ負荷専用品(SS201H,SS301H,SS421H形)にてAC200~480Vへ対応しています。

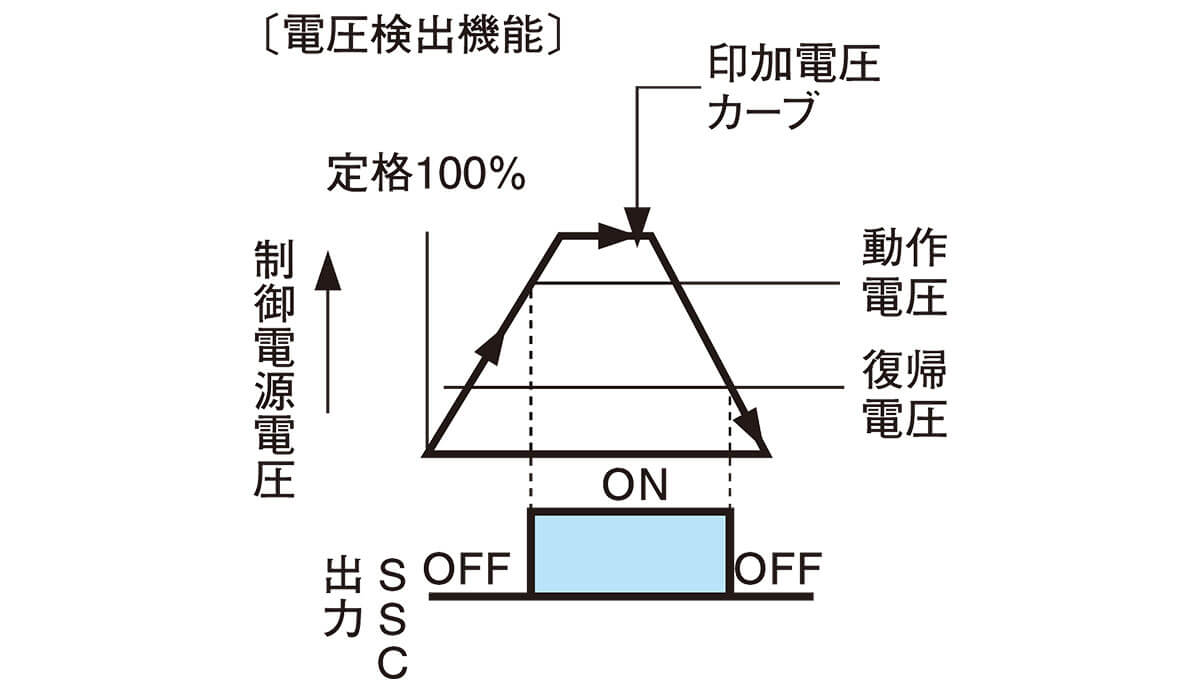

電圧検出機能付

電圧検出機能付

AC操作品は、制御電源電圧の変動に対して、安定した主回路動作を確保する電圧検出機能付です。

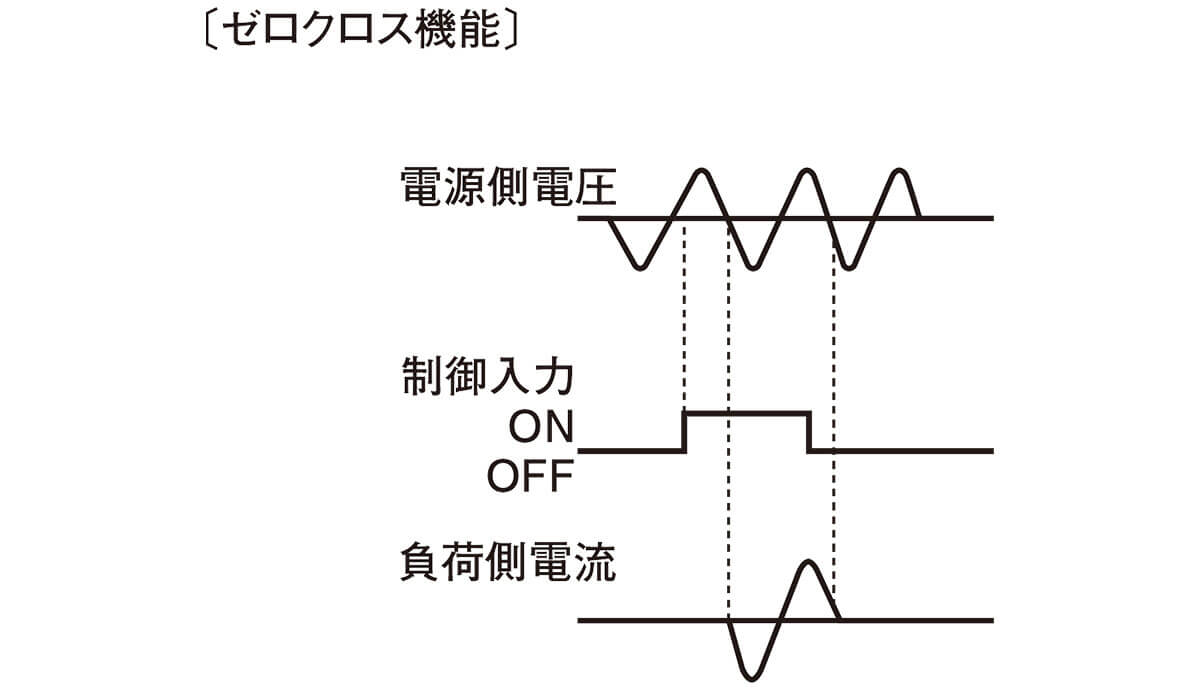

ゼロクロス回路付を標準装備

ゼロクロス回路付を標準装備

電源電圧の位相ゼロポイントで負荷回路を投入するゼロクロス機能付品をラインアップしました。ヒータ負荷を投入する際に発生するノイズやランプ負荷の過大突入電流を抑制する効果があります。

一目で確認できる表示LED(赤色)を標準装備

一目で確認できる表示LED(赤色)を標準装備

SSCへの制御電源電圧の入力状態を一目で確認できる表示LED(赤色)を標準装備しています。

無接点の補助出力モジュールを内蔵

無接点の補助出力モジュールを内蔵

中・大容量品(SS701~SS2001形)のAC操作品は、無接点の補助出力モジュールを内蔵しています。

安全性を高める端子カバーを標準装備

充電部を保護し、保守・点検時の安全性を高める端子カバーを標準装備しています。

IECレールにワンタッチ取付が可能

小容量品(SS101~SS401形)は、ねじ取付の外、IECレールにワンタッチ取付が可能です。

3台まで密着取付が可能

3台まで密着取付が可能

小容量品(SS101~SS301形)は、定格電流を低減することなく、3台まで密着取付が可能です。

※ SS201H〜SS421HはUL/CSA規格は取得していません。

負荷の電圧 補助出力
有無
操作
電圧
制御回路仕様 10A 20A 30A 40A 50A 70A 100A 150A 200A
電圧検出
機能付
ゼロクロス
回路
AC100-240V AC - - - - - SS701-1Z SS1001-1Z SS1501-1Z SS2001-1Z
SS101-5Z SS201-5Z SS301-5Z SS401-5Z SS501-5Z - - - -
DC SS101-3Z SS201-3Z SS301-3Z SS401-3Z SS501-3Z SS701-3Z SS1001-3Z SS1501-3Z SS2001-3Z
AC200-480V AC - - - - - SS701H-1Z SS1001H-1Z SS1501H-1Z SS2001H-1Z
DC - SS201H-3Z SS301H-3Z SS421H-3Z - SS701H-3Z SS1001H-3Z SS1501H-3Z SS2001H-3Z

ご希望の形式をお選びください。
形式をクリックすると製品詳細ページをご覧いただけます。
