FACTORY AUTOMATION ファクトリーオートメーション

ソリッドステートコンタクタSSシリーズ 三極

フリーワードから探す

モータ、ヒータ負荷に適用できるスタンダードな半導体接触器です。

  • ・3~120Aの三相負荷のON/OFF制御に長寿命を実現。
  • ・制御回路仕様には、DC操作品の他に、AC操作品もシリーズ化。
  • ・主回路の定格電圧仕様はAC100V-240VとAC200-480V品の2系列を用意。
  • ・バリスタやCR回路を内蔵することにより、サージ電圧からSSCを保護。
  • ・制御電源電圧の変動に対して、安定した主回路動作を確保する電圧検出機能付も用意。
  • ・負荷回路での過大突入電流立上りを抑制するゼロクロス回路付もシリーズ化。
  • ・SSCへの制御電源電圧の入力状態を確認できる表示LED(赤色)を標準装備。
  • ・補助出力モジュールを本体に内蔵。
特長を詳しく見る

長寿命で静かな制御を実現

長寿命で静かな制御を実現

負荷回路の開閉用に高耐圧高過電流耐量の半導体素子を採用して、完全無接点化を実現しました。
モータ・ヒータなどを高頻度で開閉する用途で、長寿命・無騒音などの高性能をフルに発揮します。
中央(S相)には半導体素子を外し、短絡板で接続した三相2素子品もあります。
経済性を重視する場合は2素子品を使用してください。

冷却フィン一体形

冷却フィン一体形

熱伝導についての数値解析法に基き、コンパクトながら最適の熱効率を生む冷却フィンを開発しました。
しかも、標準品でSSC本体~冷却フィンが組合せ、取付けられ出荷されますので、面倒な冷却フィンの選定や取付作業は必要ありません。

制御電源電圧の変動に対して、安定した主回路動作を確保する電圧検出機能付も用意

制御電源電圧の変動に対して、安定した主回路動作を確保する電圧検出機能付も用意

制御回路仕様にはDC制御品に加えて、別置のオプションと組合せることなくAC制御ができる機種をシリーズ化しました。
また、AC制御品には、制御電圧の変動に対して不要な動作や復帰のない安定した動作特性が得られる電圧検出機能付も用意しています。

サージ吸収機能付

サージ吸収機能付

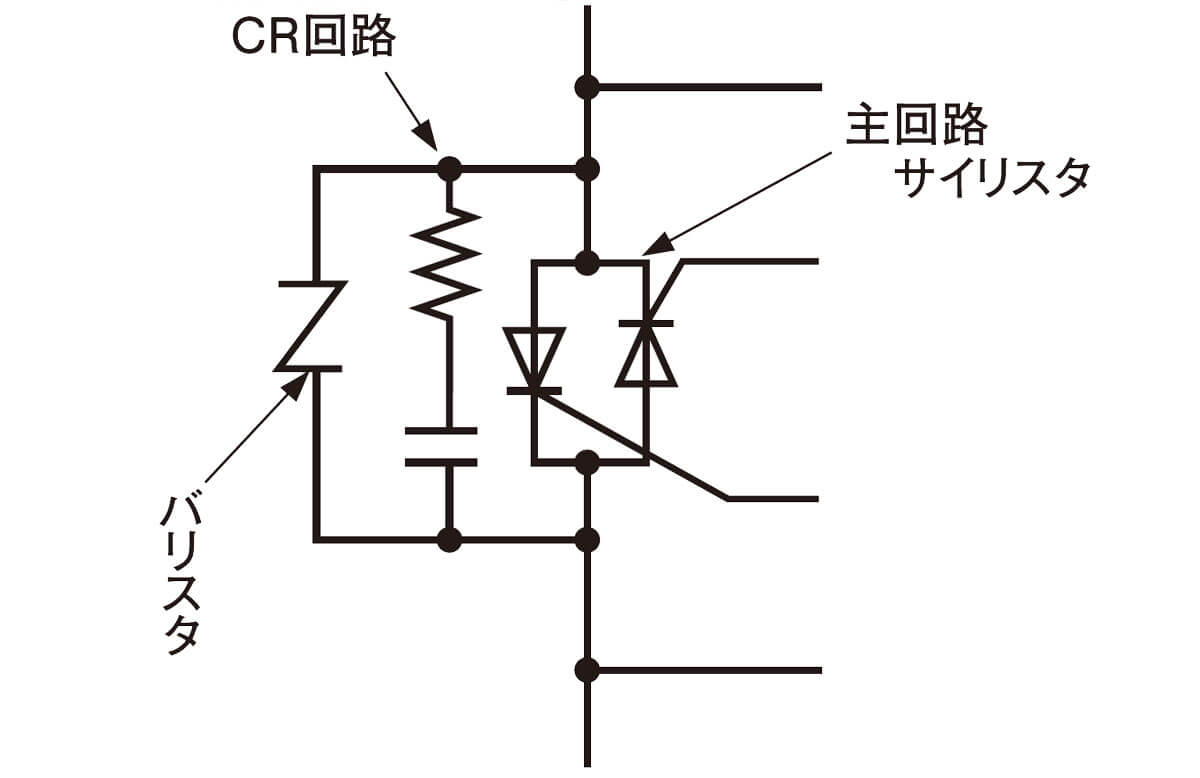

SSC内部で主回路の半導体素子と並列に接続されたバリスタやCR回路が外雷サージや誘導負荷のOFF時のサージ電圧を吸収し、SSCを保護します。

負荷回路での過大突入電流立上りを抑制するゼロクロス回路付もシリーズ化

負荷回路での過大突入電流立上りを抑制するゼロクロス回路付もシリーズ化

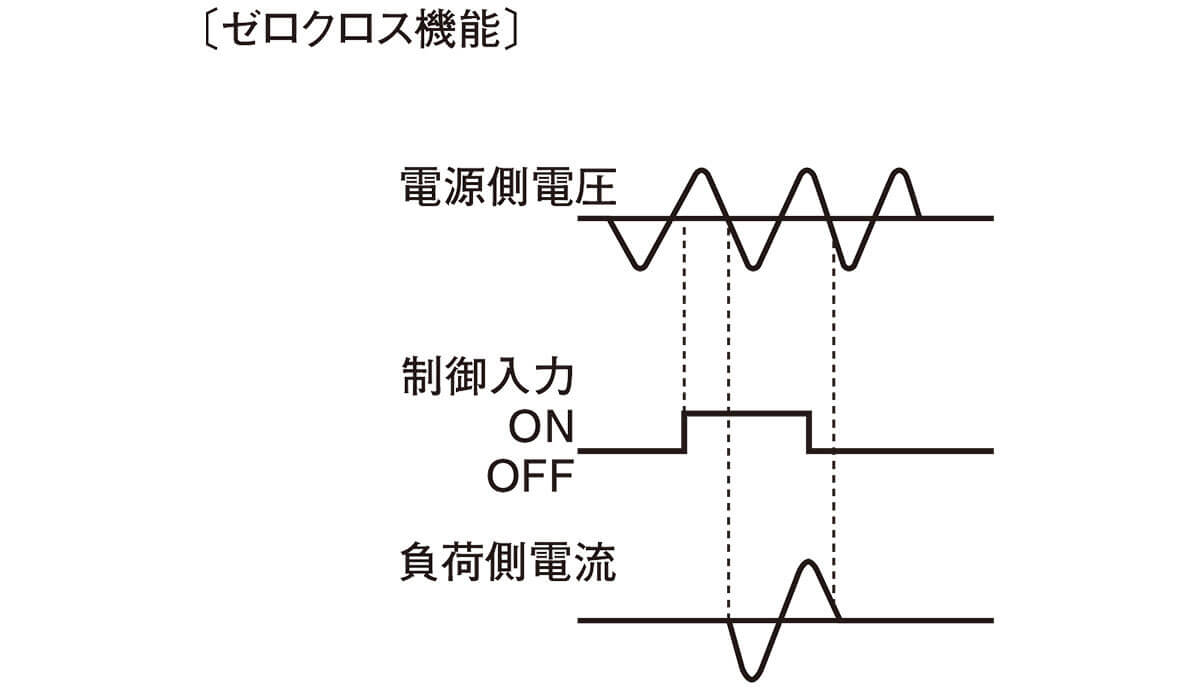

電源電圧の位相ゼロポイントで負荷回路を投入するゼロクロス機能付品をラインアップしました。
ヒータ負荷を投入する際に発生するノイズやランプ負荷の過大突入電流を抑制する効果があります。

幅広い定格電圧に対応

主回路の定格電圧には、AC100~240V品の他に一部のフレームサイズでは、AC200~480V品も用意しました。
ワイドレンジ化により輸出用途など幅広い電圧仕様にマッチします。

SSCへの制御電源電圧の入力状態を確認できる表示LED(赤色)を標準装備

暗い盤内でもSSCへの制御電圧の入力状態が一目で確認できる動作表示LED(赤色)を全機種に取付けました。

補助出力モジュールを本体に内蔵

補助出力モジュールを本体に内蔵

三極SSCのAC制御品には、補助出力モジュールを内蔵していますので、別置のオプションを取付けることなく、容易に補助出力信号を取出すことができます。

※1 SSシリーズ三極ヒータ負荷専用お探しの方はこちらからご確認ください。
※2 下表の形式は全て三相一括制御品です。各極独立制御品もあります。
※3 □には下記仕様により、数字の[2]または[3]が入ります。
[2] 主回路の中央(S相)の半導体素子を外し、短絡板で接続した三相2素子品
[3] 主回路各相に半導体素子が取付けられた三相3素子品

負荷の電圧 負荷の種類 補助出力
有無
操作
電圧
ゼロクロス
回路
3A 8A 20A 30A 40A 50A 80A 120A
AC100-240V ヒータ AC SS03□-1Z SS08□-1Z SS20□-1Z SS30□-1Z SS40□-1Z SS50□-1Z SS80□-1Z SS120□-1Z
DC SS03□-3Z SS08□-3Z SS20□-3Z SS30□-3Z SS40□-3Z SS50□-3Z SS80□-3Z SS120□-3Z
モータ AC SS03□-1 SS08□-1 SS20□-1 SS30□-1 SS40□-1 SS50□-1 SS80□-1 SS120□-1
DC SS03□-3 SS08□-3 SS20□-3 SS30□-3 SS40□-3 SS50□-3 SS80□-3 SS120□-3
AC200-480V ヒータ AC - - - SS30□H-1Z - SS50□H-1Z SS80□H-1Z SS120□H-1Z
DC - - - SS30□H-3Z - SS50□H-3Z SS80□H-3Z SS120□H-3Z
モータ AC - - - SS30□H-1 - SS50□H-1 SS80□H-1 SS120□H-1
DC - - - SS30□H-3 - SS50□H-3 SS80□H-3 SS120□H-3

ご希望の形式をお選びください。
形式をクリックすると製品詳細ページをご覧いただけます。
