始動・操作スイッチモータ用 AS480・482シリーズ

フリーワードから探す

各種ダウンロード

※ 資料ダウンロードにはFeLibraryのログインが必要な場合がございます。 こちら からログインしてください。

AS480・AS482シリーズ

モータの始動・停止スイッチです。

動力用押しボタンスイッチ AS480形

  • ・AS480形は、3.7kW、20A、までのモータの始動・停止スイッチとして使用可能。
  • ・接地中継端子付は、押しボタンスイッチ内部に接地中継端子を設けており、接地の中継工事が簡単。
  • ・表面形に埋込金具(ASX001-F)を組合せるだけで、埋込形として使用可能。
AS482形

過負荷保護装置付き動力用押しボタンスイッチ AS482形

  • ・AS482形は3Φ2.2kW、11.1Aまでのモータの過負荷保護装置付きのスイッチ。
    (電気設備技術基準第65条対応品)
  • ・接地中継端子付は、押しボタンスイッチ内部に接地中継端子を設けており、接地の中継工事が簡単。
  • ・表面形に埋込金具(ASX001-F)を組合せるだけで、埋込形として使用可能。

仕様

形式 AS480 AS482
使用周囲温度 -20~+70℃ -5~+40℃
耐電圧 AC2500V 50/60Hz 1分間 AC2500V 50/60Hz 1分間
絶縁抵抗 100MΩ以上(DC500Vメガにて) 100MΩ以上(DC500Vメガにて)
相対湿度 85%RH以下 85%RH以下
寿命 機械的 10万回以上 10万回以上
電気的 10万回以上(最大適用モータ負荷) 10万回以上(最大適用モータ負荷)

モータ定格

形式 連続通電電流 三相モータ容量
〔kW〕
単相モータ容量
〔kW〕
110V 220V 440V 550V 110V 220V
AS480 20A 1.8 3.7 3.7 3.7 0.75 1.0
AS482 ヒータ電流 1.8 2.2 - - 0.4 0.75

(注)単相モータに使用する場合はS相を遊ばせてご使用ください。

ヒートエレメント定格(AS482形)

ヒータ定格電流
〔A〕
適用モータ容量〔kW〕
1φ100V 1φ200V 3φ200~220V
1.4 - - 0.2
2.0 - 0.1 -
2.4 - - 0.4
3.0 - 0.2 -
3.5 - - 0.75
4.0 0.1 - 0.75
5.0 - 0.4 -
6.0 0.2 - 1.5
7.0 - - 1.5
8.0 - 0.75 2.2
9.5 0.4 - 2.2
10.0 - - 2.2
11.1 - - 2.2

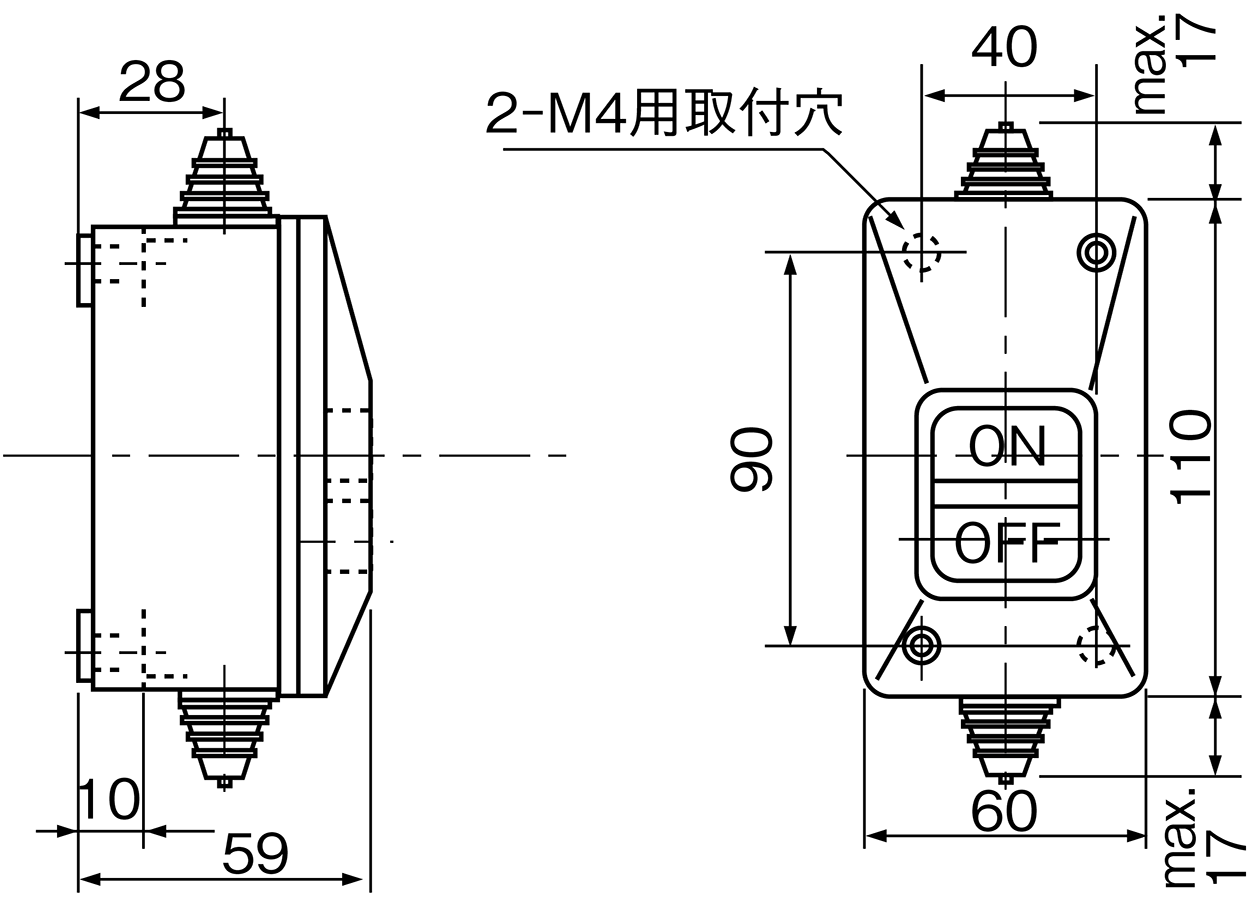

表面形

質量 0.3kg

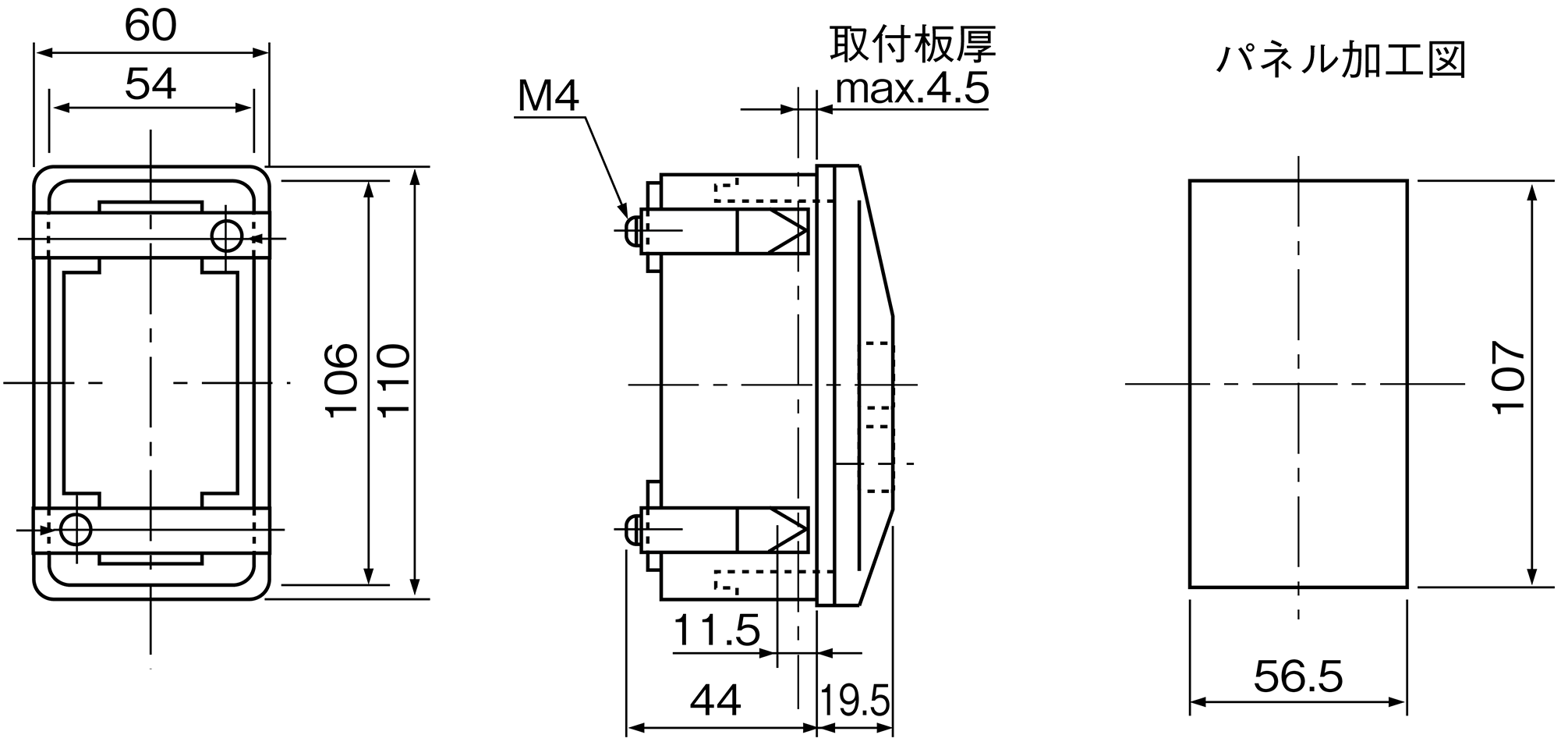

埋込形(表面形に埋込部品を取付け)

動力用押しボタンスイッチ AS480形

過負荷保護装置付き動力用押しボタンスイッチ AS482形
