FACTORY AUTOMATION ファクトリーオートメーション

  • 現行品

タイマスーパータイマ MS4S・ST7Pシリーズ

フリーワードから探す

各種ダウンロード

※ 資料ダウンロードにはFeLibraryのログインが必要な場合がございます。 こちら からログインしてください。

スーパータイマ MS4Sシリーズ

首下寸法66.5mmの短胴サイズ、60進法換算不要の直読時限目盛を採用したマルチタイマです。

多様な動作モードをラインアップ

  • MS4SM:マルチモード(オンデレー/フリッカ/ワンショット/信号オフデレー)
  • MS4SA:オンデレー
  • MS4SC:瞬時接点付オンデレー
  • MS4SF:オフデレー
  • MS4SY:スターデルタ
  • MS4SR:リピート

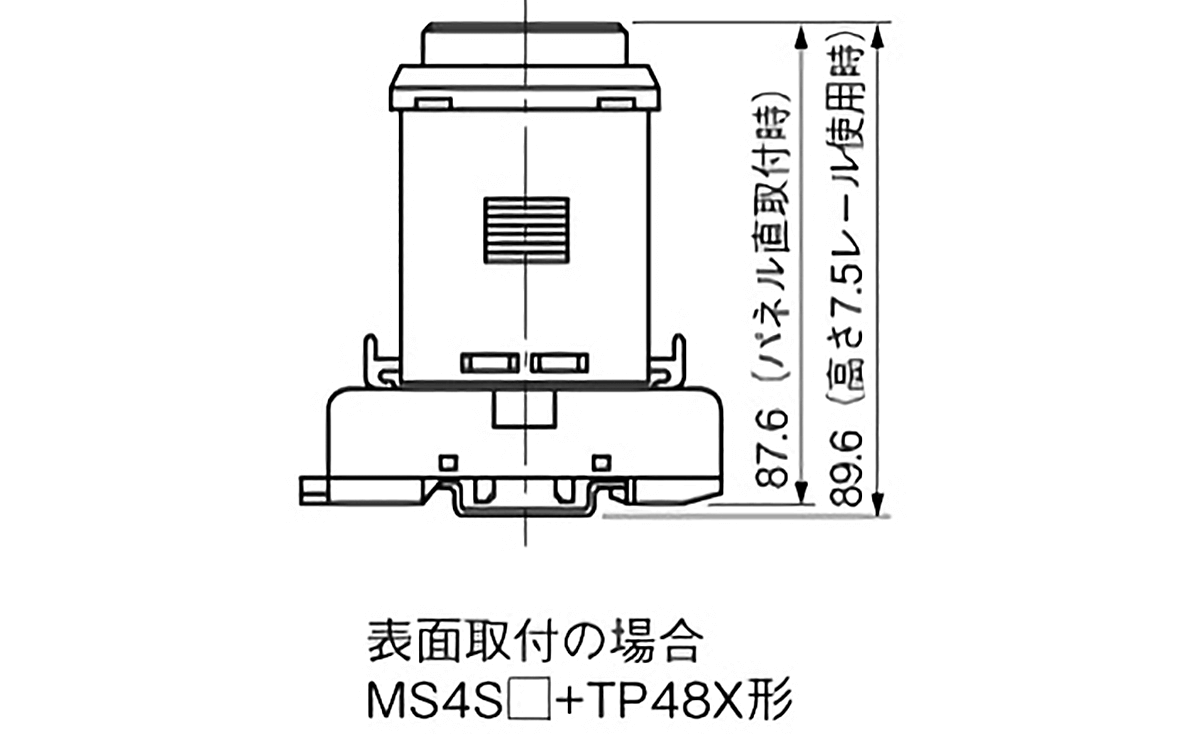

首下寸法66.5mmの短胴サイズ

ソケットTP48X形との組合せで、全長87.6mmの小型化を実現しました。
(MS4SM形+TP411X形は98.5mm)

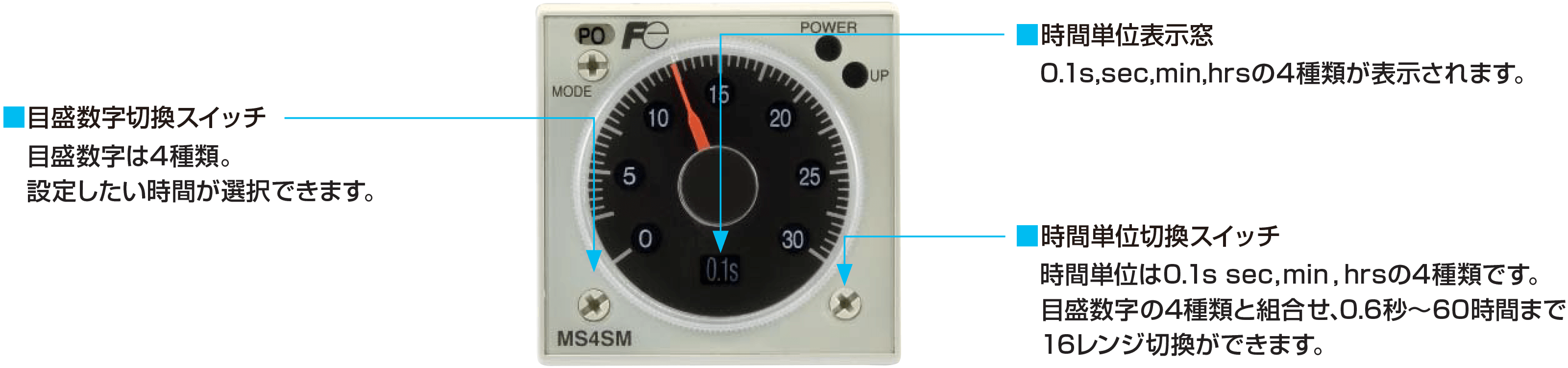

60進法換算不要の直読時限目盛を採用

30秒(分)、60秒(分)の60進法の直読時限目盛を採用したので56分、27分といった時限設定が60進法に換算しなくても簡単に設定できます。
(0.05秒〜60時間までの時間仕様を1台で対応)

ACフリー電源

AC100〜240V電源電圧の共用化しました。
その他、AC/DC電源共用24V品とDC48-127V電源品を用意しました。

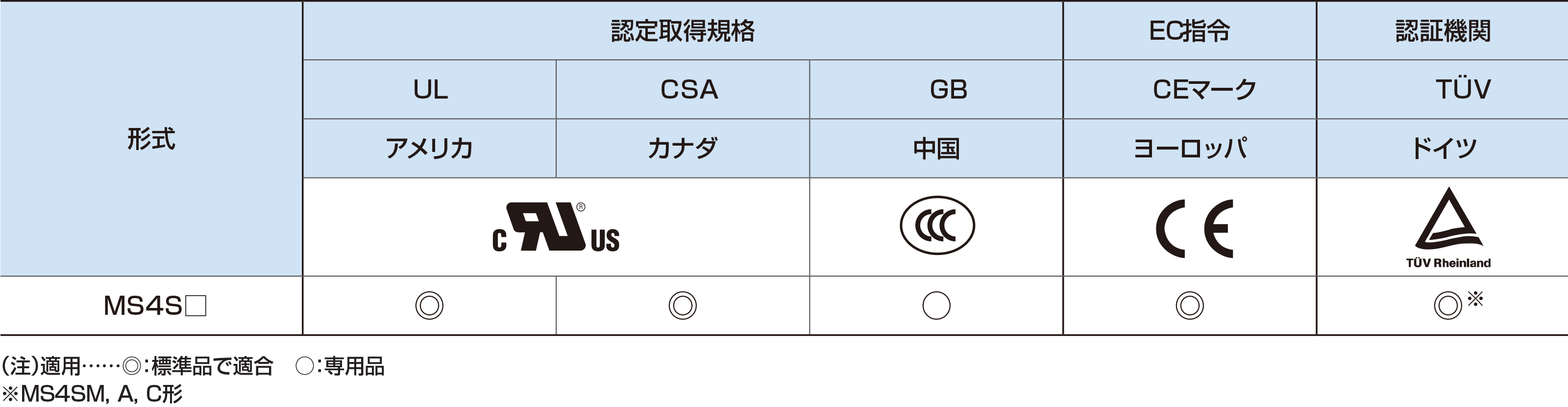

主要規格への対応

小型スーパータイマ ST7Pシリーズ

取付面積はミニコントロールリレーと同一スペースの超小型の高精度タイマです。

幅広い時限仕様に対応した多接点出力小型タイマ

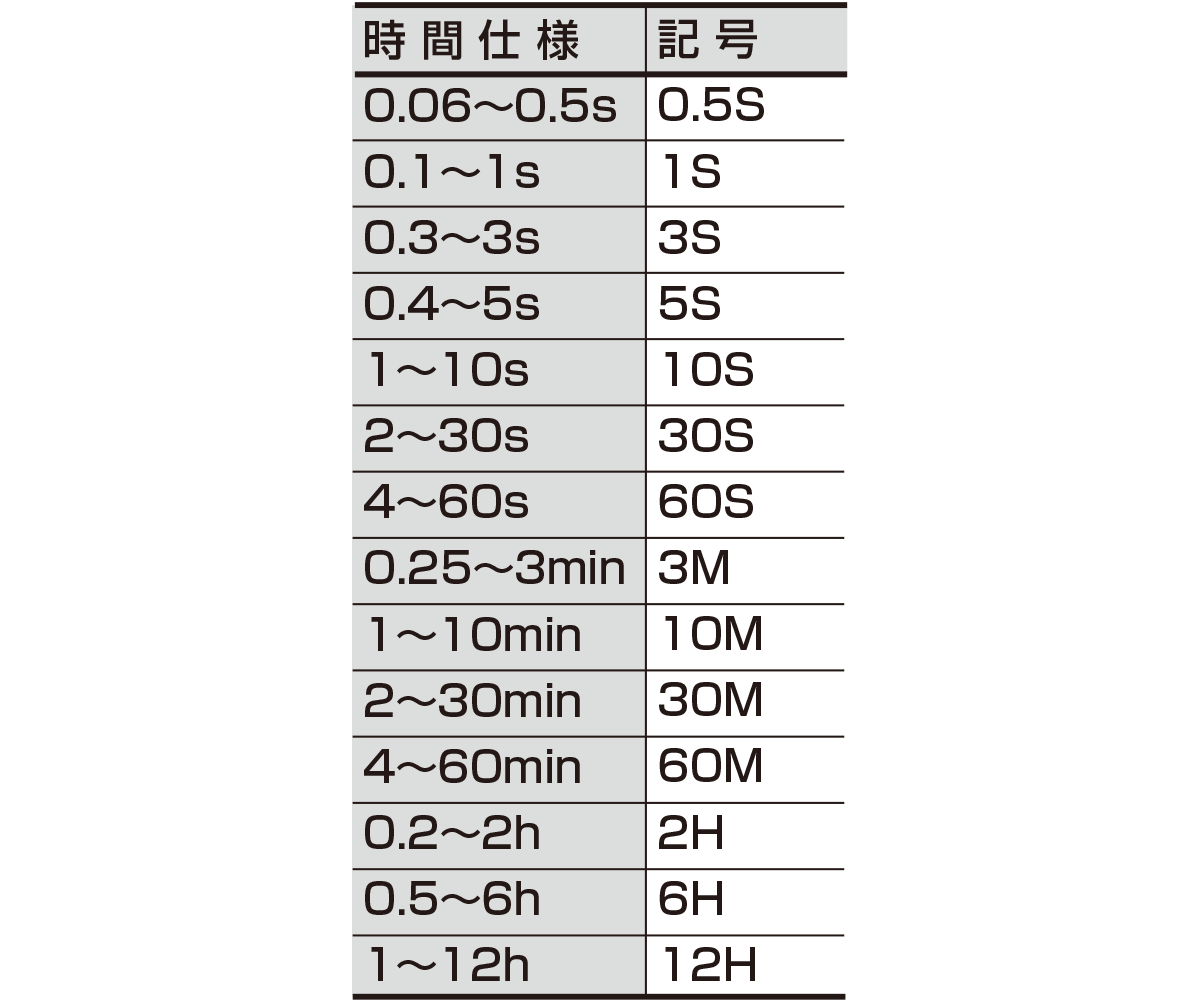

0.5秒から12時間定格の長時限品まで用意しています。
また、出力リレーは限時2c、限時4cの多接点出力タイマです。

豊富なソケット

端子ネジ接続品以外にもハンダ配線、プリント板搭載、ラッピング配線に対応したソケットをラインアップ。
端子ネジ接続品には、フィンガープロテクタも用意しています。

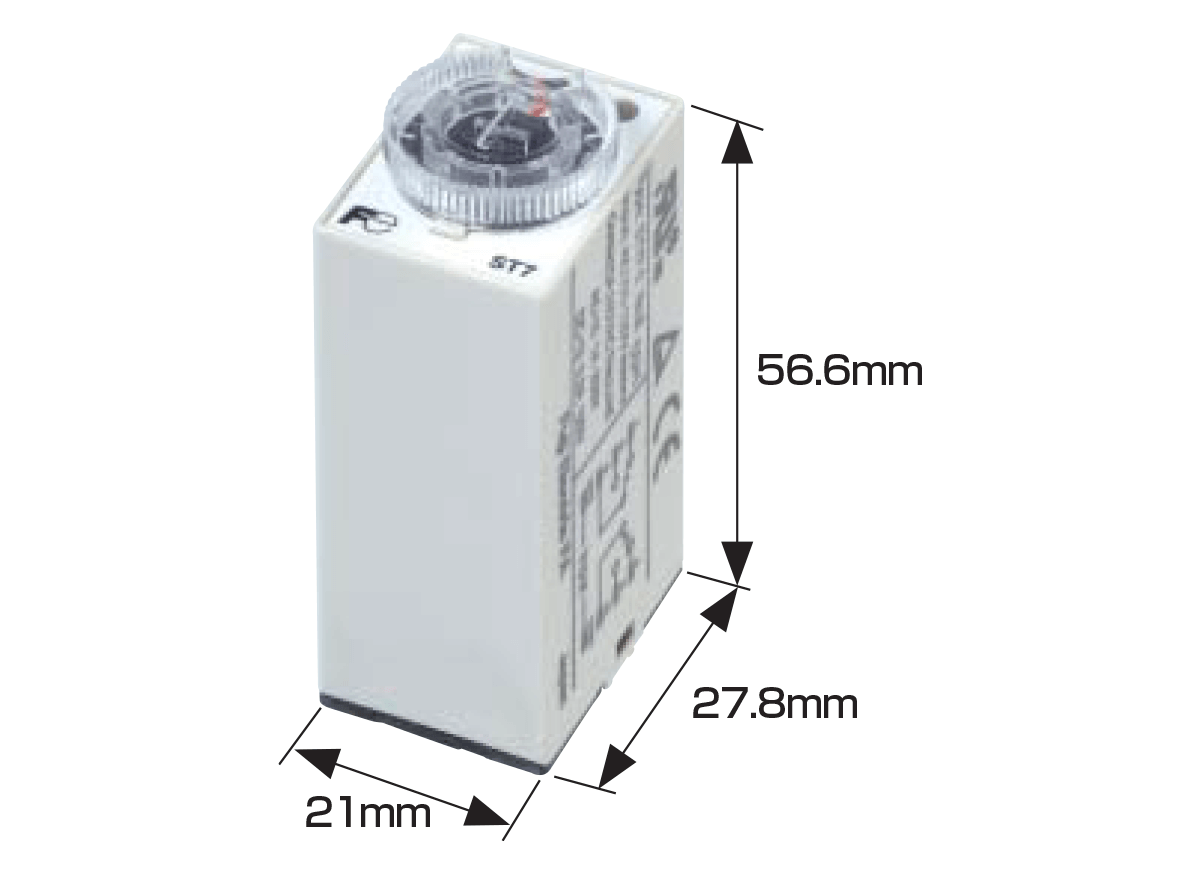

超小型、高精度タイマ

取付面積はミニコントロールリレーと同一の省スペースでありながら、繰り返し誤差が±1%の高精度品です。

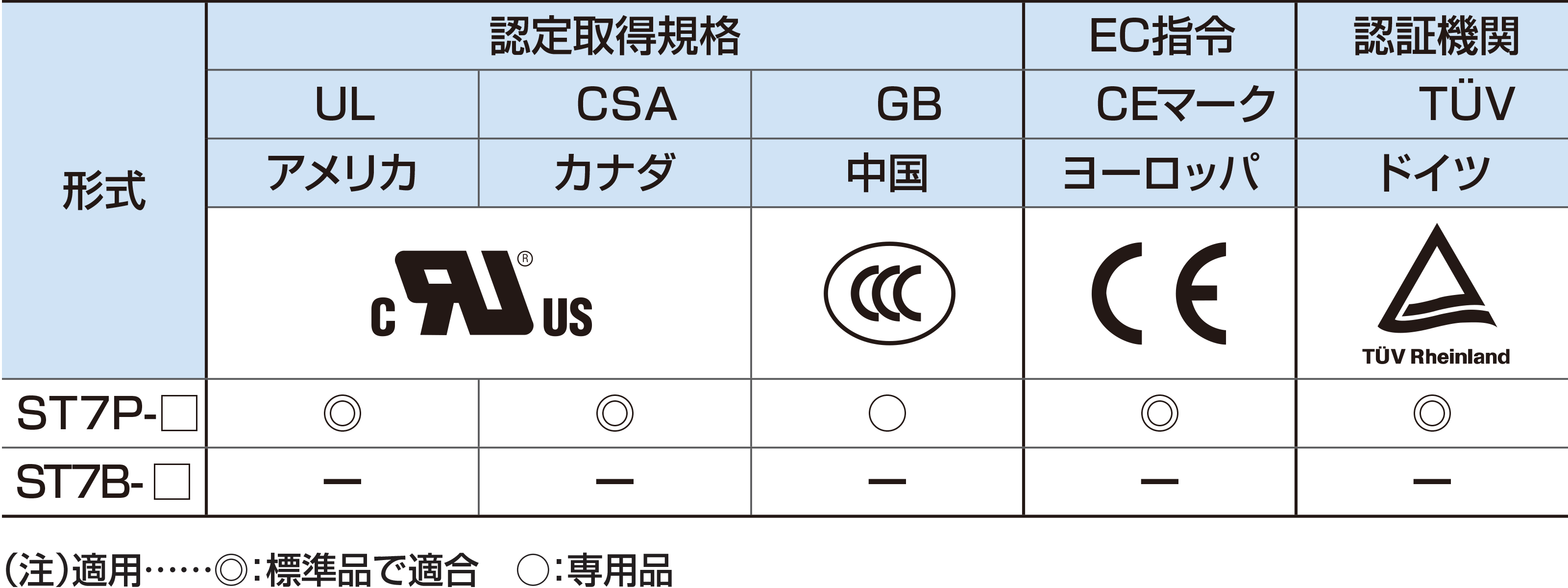

主要規格への対応

スーパータイマ MS4Sシリーズ

MS4SM、MS4SA、MS4SC

項目 定格・性能
形式 MS4SM MS4SA MS4SC
定格制御電源電圧 AC100~240V(共用)50/60Hz、DC/AC24V50/60Hz、DC48-127V
許容電圧変動範囲 85~110%Vn
最小適用負荷(参考値) DC5V10mA(故障率1×10-7回)
許容相対湿度 35~85%(ただし、氷結・結露しないこと)
消費電力 AC用:約2VA DC用:約1W AC用:約10VA DC用:約1W
制御出力 AC250V 5A(cosφ=1)   AC240V 5A(cosφ=1)
許容周囲温度 ー10~+55℃(ただし、氷結・結露しないこと)
繰り返し誤差 ±0.3%±0.01s(最大目盛値に対する割合)
セット誤差 ±5%±0.05s(最大目盛値に対する割合)
復帰時間 0.1s 以下
電圧誤差 ±0.5%±0.01s(定格電圧の85%~110%の変化に対して最大目盛値に対する割合)
温度誤差 ±2%±0.01s(最大目盛値に対する割合)
絶縁抵抗 100MΩ以上(DC500Vメガにて)
耐電圧 AC2000V 50/60Hz 1分間( 充電部と非充電金属部間)
AC2000V 50/60Hz 1分間(制御出力と操作回路間)AC1000V 50/60Hz 1分間(非連続接点部間)
振動 耐久 10~55Hz 複振幅0.75 mm(上下、左右、前後の3軸方向 各1時間)
誤動作 10~55Hz 複振幅0.5 mm(上下、左右、前後の3軸方向 各10分間)
衝撃 耐久 500m/s2(上下、左右、前後の3軸方向 各5回)
誤動作 100m/s2(上下、左右、前後の3軸方向 各4回)
耐久性 機械的 2000万回以上(無負荷開閉頻度1800回/時)
電気的 10万回以上(AC250V 5A抵抗負荷開閉頻度1800回/時)
質量 約100g

MS4SF、MS4SY

項目 定格・性能
形式 MS4SF MS4SF-R MS4SY
定格制御電源電圧 AC100~240V 50/60Hz AC/DC24V 50/60Hz DC48-127V AC100~240V 50/60HZ
許容電圧変動範囲 85~110%Vn - -
最小適用負荷(参考値) DC5V、10mA(故障率1×10-7 回) DC5V、100mA(故障率1×10-7 回)
最小電源印加時間 秒単位品:0.1s、分単位品:2s -
許容相対湿度 35~85%RH(ただし、氷結・結露しないこと)
消費電力 AC用 約1VA DC用 約1W AC用 約10VA
制御出力 AC250V、3A(cosφ=1) AC250V、5A(cosφ=1) AC240V、5A(cosφ=1)
許容周囲温度 ー10~+55℃(ただし、氷結・結露しないこと)
繰り返し誤差 ± 0.3% ±0.01s(最大目盛値に対する割合)
セット誤差 ± 5% ±0.05s(最大目盛値に対する割合)
切換時間誤差 - ± 20%以下(セット値に対する割合)
復帰時間 - 0.5s以下
電圧誤差 ± 0.5% ±0.01s(定格電圧の85%~110%の変化に対して最大目盛値に対する割合)
温度誤差  ± 2% ±0.01s(最大目盛値に対する割合)
絶縁抵抗 100MΩ以上(DC500Vメガにて)
耐電圧 AC2000V 50/60Hz 1分間(充電部と非充電金属部間)
AC2000V 50/60Hz 1分間(制御出力と操作回路間)
AC1000V 50/60Hz 1分間(非連続接点部間)
振動 耐久 10~55Hz複振幅0.75mm(上下、左右、前後の3軸方向 各1時間)
誤動作 10~55Hz複振幅0.5mm(上下、左右、前後の3軸方向 各10分間)
衝撃 耐久 500m/s2(上下、左右、前後の3軸方向 各5回)
誤動作 100m/s2(上下、左右、前後の3軸方向 各4回)
耐久性 機械的 1000万回以上 2000万回以上
(無負荷開閉頻度1800回/時)
電気的 10万回以上 8万回以上
(AC250V 3A抵抗開閉頻度1800回/時) (AC250V 5A抵抗開閉頻度1800回/時)
商品質量 約100g

小型スーパータイマ ST7Pシリーズ

項目 定格・性能
形式 ST7P-2 ST7P-4 ST7B-2 ST7B-4
定格制御電源電圧 AC100-120V、AC200-230V、AC240V、DC12V、DC24V、DC100-110V
許容電圧変動範囲 85〜110%Vn
最小適用負荷(参考値) DC5V、1mA
最小電源印加時間 -
許容相対湿度 35〜85%(ただし、氷結・結露しないこと)
消費電力 AC100V-約1.2VA
AC200V-約1.5VA
DC24V-約1.1W
制御出力 3A AC240V(抵抗負荷)
許容周囲温度 -10〜+50℃(ただし、氷結・結露しないこと)
繰り返し誤差 ±1% ±0.02s( 最大目盛値)
セット誤差 ±10% ±0.02s(最大目盛値)
復帰時間 0.1s以下(途中復帰含む)
電圧誤差 ±1% ±0.02s(最大目盛値)
温度誤差 ±5%以下(最大目盛値)
絶縁抵抗 100MΩ以上(500Vメガーにて)
耐電圧 充電部と非充電金属部間AC2000V 1分間
制御出力と操作回路間 AC1500V 1分間
非連続接点間 AC1000V 1分間
振動 耐久 10〜55Hz 複振幅0.75mm(3軸方向 各1時間)
誤動作 10〜55Hz 複振幅0.5mm(3軸方向 各10分間)
衝撃 耐久 1000m/s2(3軸方向 各5回)
誤動作 50m/s2(3軸方向 各2回)
機械的耐久性 5000万回以上(無負荷 開閉頻度1800回/時)
電気的耐久性 ST7□ -2:50万回以上(AC220V 3A抵抗負荷 開閉頻度1800回/時)
ST7□ -4:10万回以上(AC220V 3A抵抗負荷 開閉頻度1800回/時)
質量 約45g

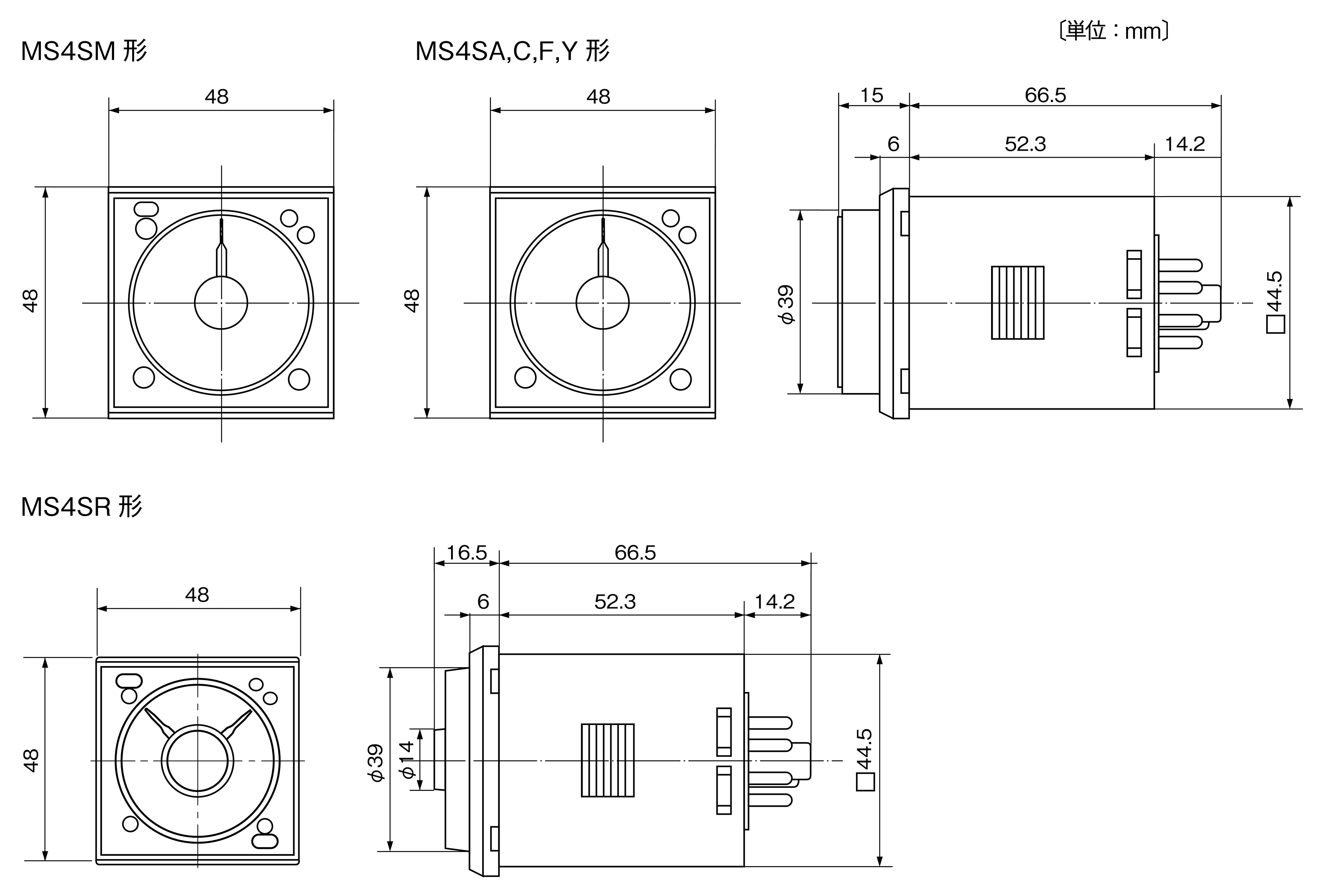

スーパータイマ MS4S□形

スーパータイマ MS4S□形

スーパータイマ ST7□-2形、ST7□-4形

スーパータイマ ST7□-2形、ST7□-4形

スーパータイマ ST7P-2形

スーパータイマ ST7P-2形

スーパータイマ ST7P-2形

スーパータイマ ST7P-2形

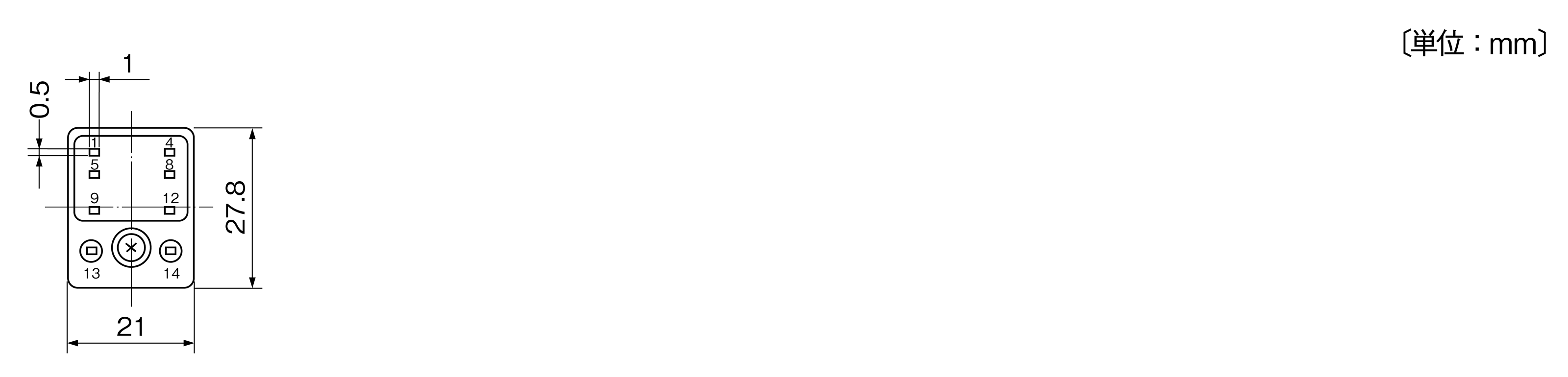

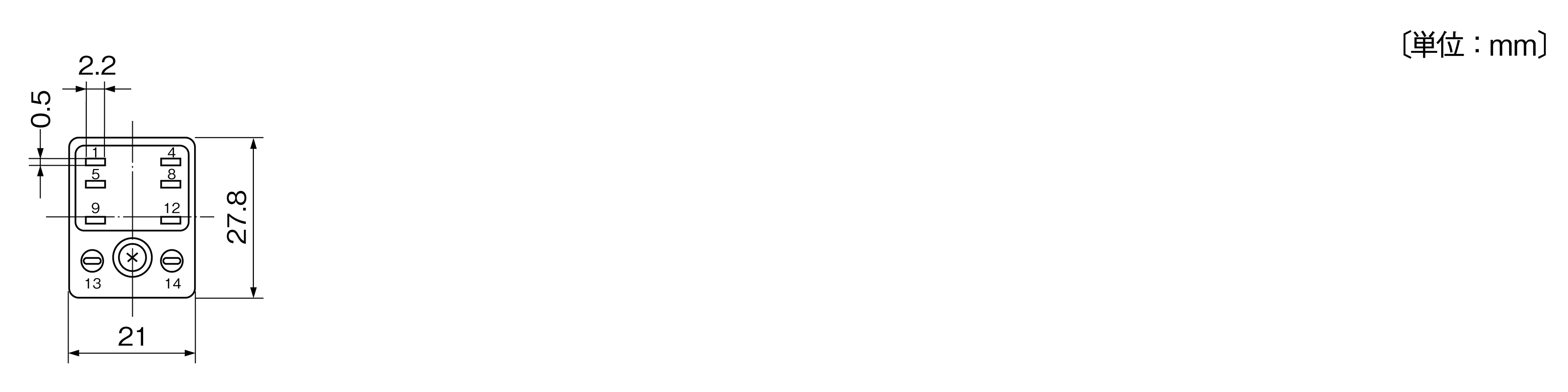

スーパータイマ ST7B-2形

スーパータイマ ST7B-2形

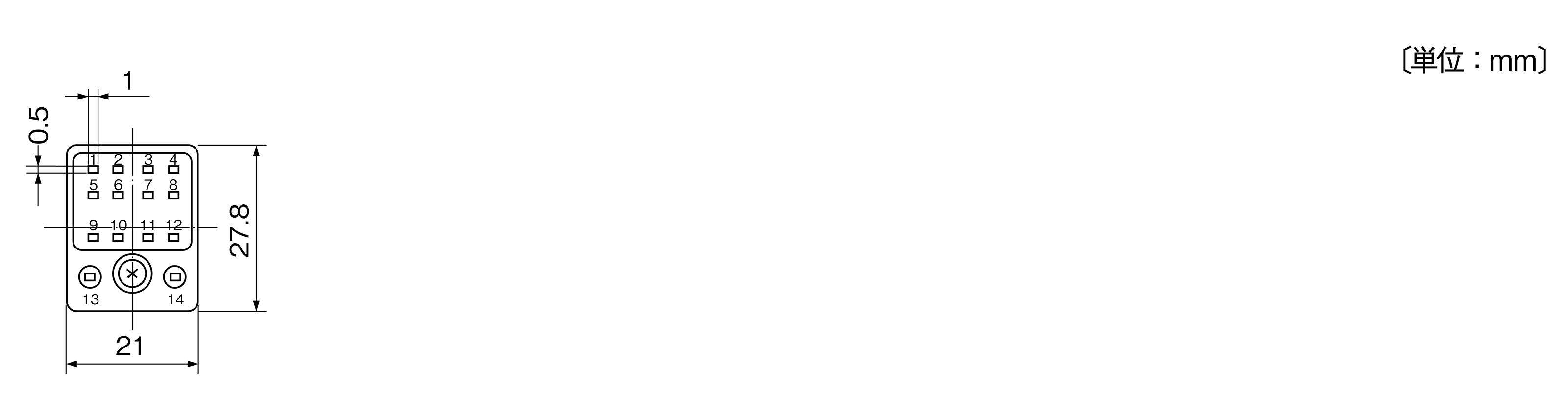

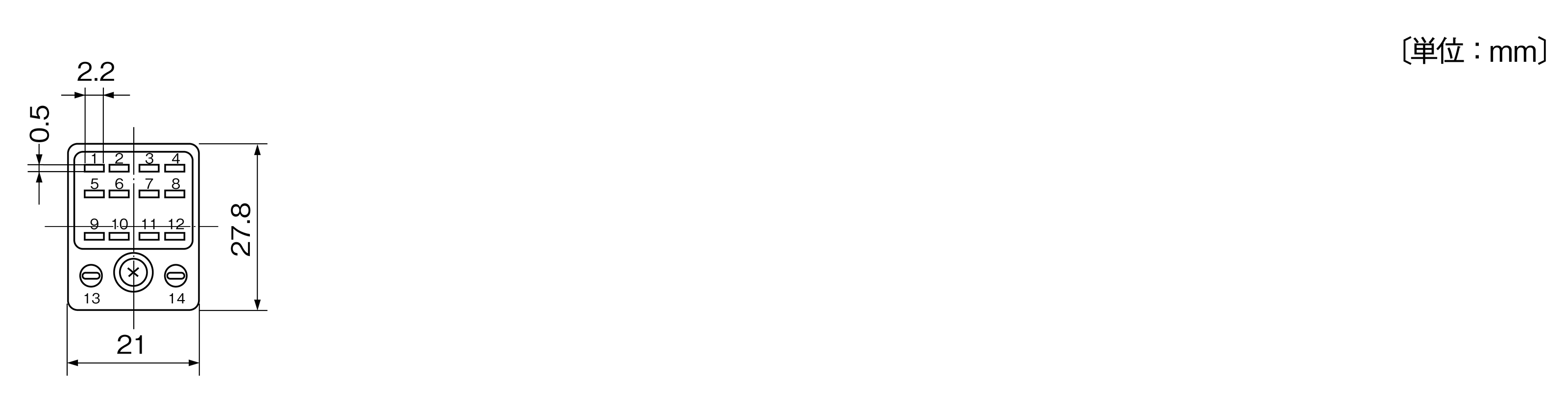

スーパータイマ ST7B-4形

スーパータイマ ST7B-4形

スーパータイマ MS4Sシリーズ

スーパータイマ MS4Sシリーズ

ST7Pシリーズ

ST7Pシリーズ
