AUTO.VシリーズHA08AP-A7F

フリーワードから探す

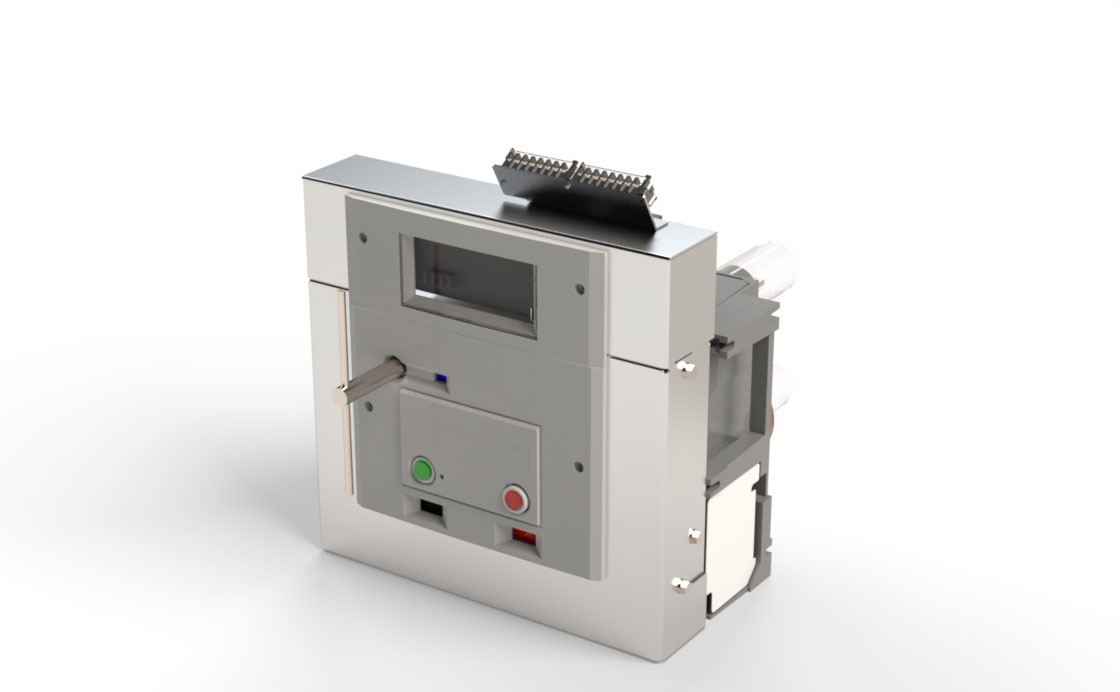

HA08AP-A7Fの参考画像

製品写真と形式は異なる場合がありますので、ご了承ください。

  1. 1つ下の
    定格品・製品
  2. 1つ上の
    定格品・製品
ブックマークに登録する

ブックマークはログインすると
ご利用いただけます。

製品特長

  • AUTO.V は、標準形のMULTI.VCB に変流器(CT)と過電流継電器(OCR)を組み合わせたオールインワンタイプで、しかもコンパクトな遮断器です。
  • ・主回路を接続するだけですぐに使用可能(H6 形)
  • ・制御電源が不要(CT, OCR 内蔵電流引外し形)(H6 形)
  • ・動作電流、動作時間、瞬時引外し電流の整定はダイヤルワンタッチで可能

共通スペック情報

  • 固定形 高圧真空遮断器
  • 据付方式:ポータブル形(P)
  • 定格電圧:3.6/7.2kV
  • 定格電流:400A
  • 定格遮断電流:8kA
  • 操作方式:電動ばね AC/DC 100/110V(A)
  • 引外し方式:CT,OCR内蔵 DC100/110V電圧引外し式(7)
  • 定格動作電流:24~320A (F)
