電磁接触器・電磁開閉器・サーマルリレー　事故事例電磁石の唸り

症状

制御コイルに電圧を印加すると電磁石部からブサー音のような唸り音がする。

交流電磁石は、唸りを防止する為に電磁石の接極面に“くま取りコイル”を設けております。
唸り音はくま取りコイルの効果が無くなり発生します。
なお、唸り音の不具合事例を分析すると、異物の介在によるものが大半を占めます。

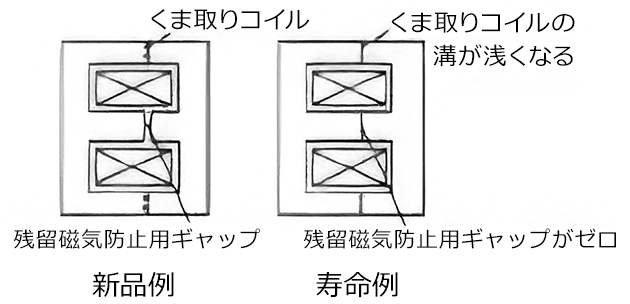

開閉回数が機械的開閉耐久性回数に達し、摩耗による鉄心の残留磁気防止用ギャップの消失、および“くま取りコイル”が断線した場合。

残留磁気による釈放不良を防止するために設けられた残留磁気防止用ギャップが摩耗してゼロになり、可動・固定鉄心の中央極同士が接極するようになった場合

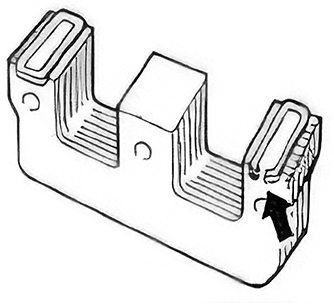

鉄心のうなりを防止するために鉄心の接極面に取り付けられているくま取りコイルが断線した場合

機械的耐久性に達しているので交換してください。

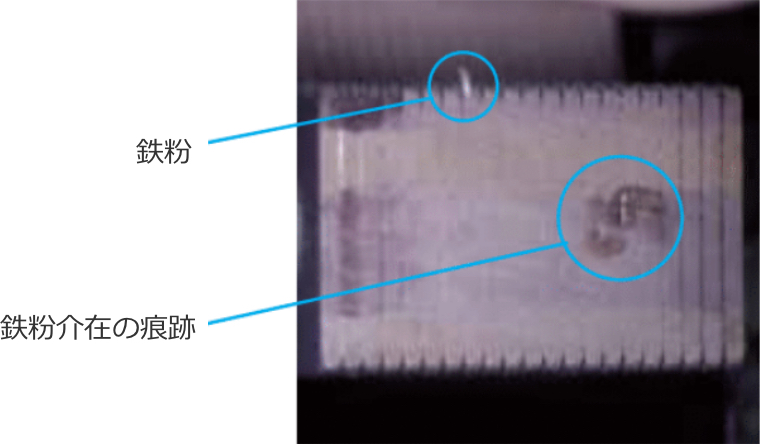

鉄板切粉や塵埃などが付着して不完全吸引となる場合。
・制御盤などの鉄板の切粉
・配線くずや樹脂粉

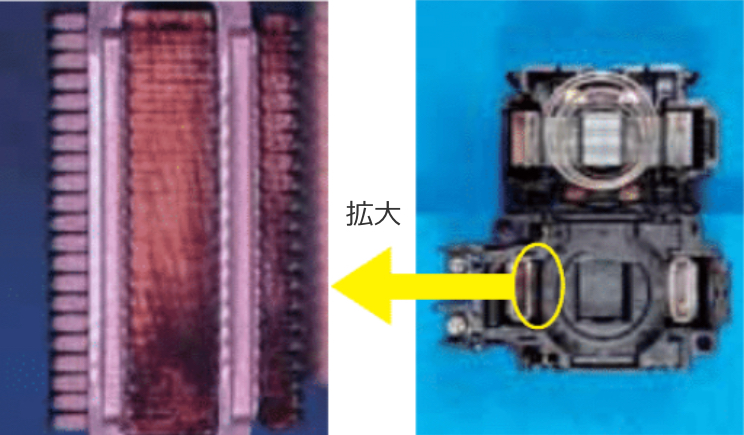

特殊な使用環境(高湿度や腐食性ガスなど)により接極面に錆が発生した場合。

操作回路の電圧が低すぎて吸引力が不足し、鉄心が完全に吸引できない場合。
