電磁接触器・電磁開閉器・サーマルリレー 事故事例接点の接触不良

症状

  1. (1) シーケンスチェック時に接点の導通が無い。あるいは接触抵抗が高い。
  2. (2) 実使用で次のような現象になる。
  • 自己保持回路が保持できない。
  • モータの巻線は正常なのに、モータが欠相状態になり起動できない。

原因

一般に電磁接触器は高い電圧・電流条件で使用されるので、接点の接触不良はシーケンスチェック時、あるいは使用初期に発生する場合が多い。
その原因は下記に示す異物介在が多い。

  1. (1) セルロース(紙、木材、などに含まれる繊維性の物質)
  2. (2) 樹脂粉
  3. (3) 工事現場のセメント粉

また、比較的低い電圧・電流条件での接触不良には次の原因が多い。

  1. (1) 接点表面の酸化または、硫化による腐食。
  2. (2) 接点表面に塵埃が付着。

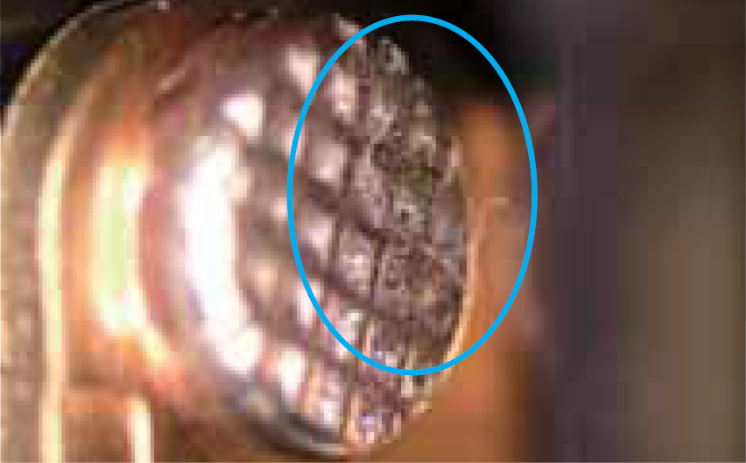

セルロース:表面に付着した線状のもの
セルロース:表面に付着した線状のもの

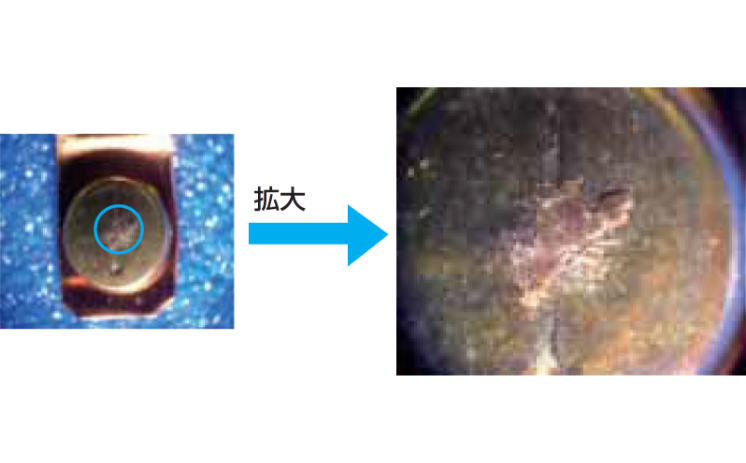

樹脂粉
樹脂粉

対策

  • 電磁接触器の周囲で工事を行う場合、シートを被せるなどして、粉塵等が掛からないよう配慮ください。
  • 腐食性ガスの雰囲気中で使用される場合は、盤の保護構造を強化するなどして対応ください。
