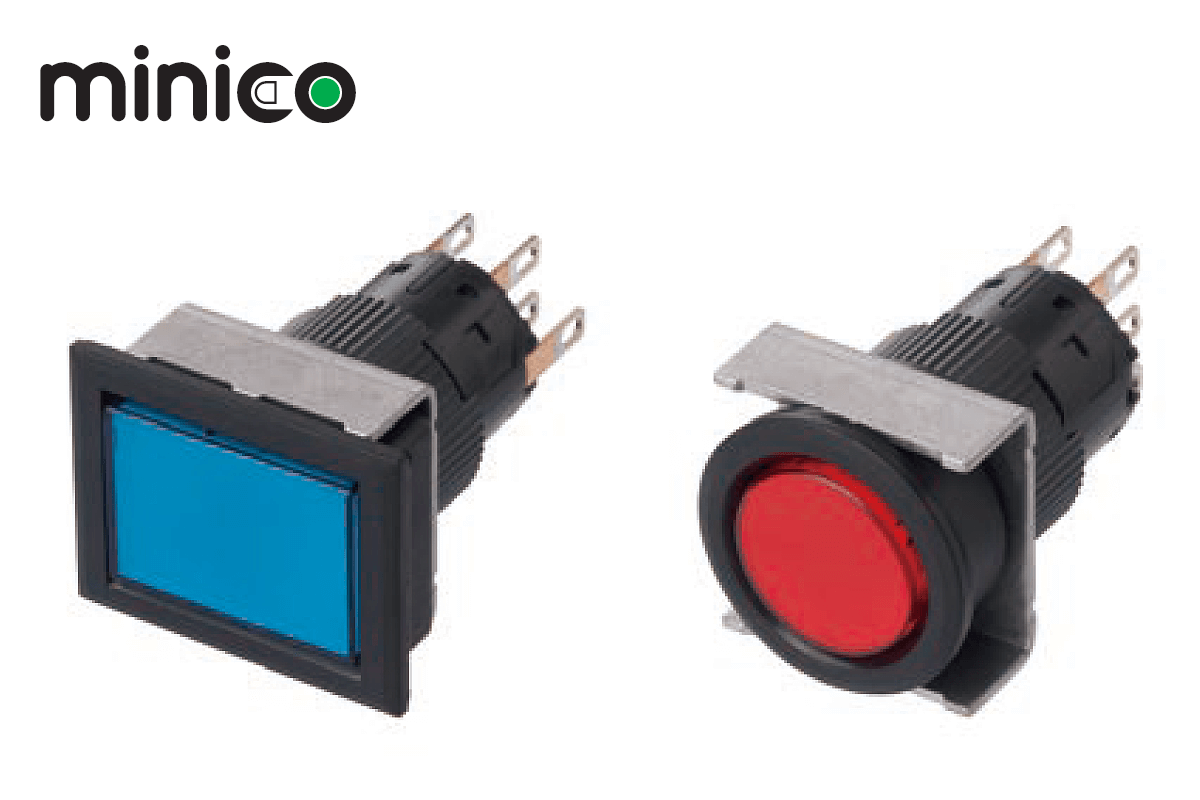

コマンドスイッチ薄形 接点一体形
AF16・DF16シリーズ
フリーワードから探す
![AF/DF16シリーズ(薄形)](/products/command_switch/af_df16/img/command_switch_af_df16-01.png)

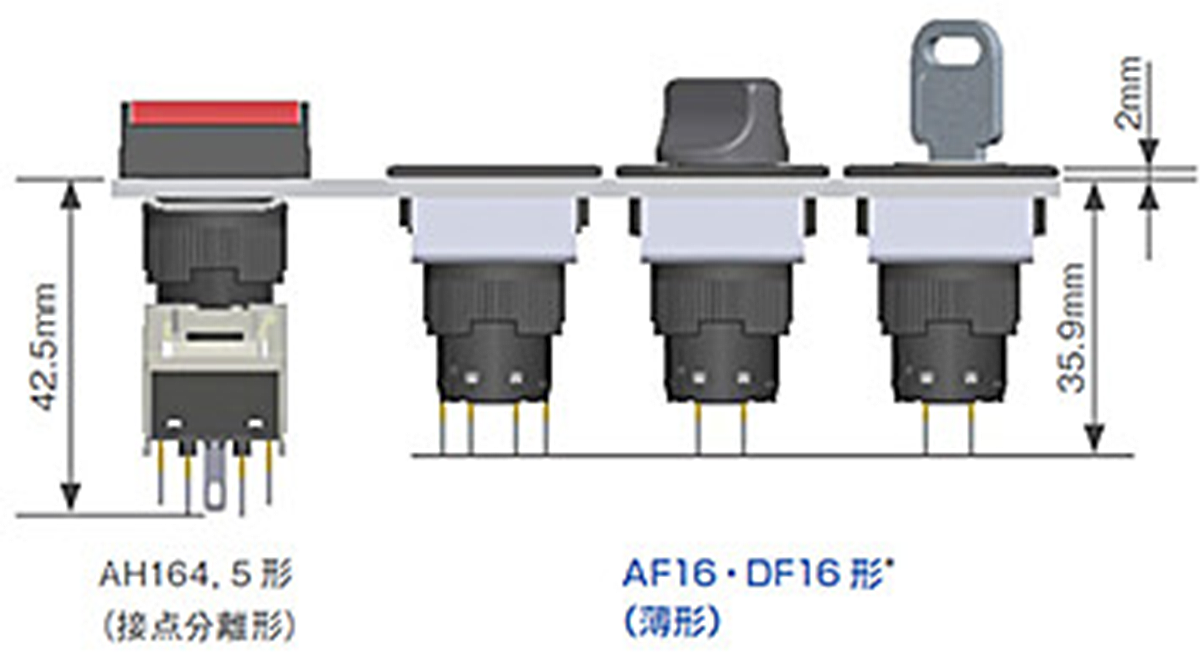

スッキリしたパネルデザインをサポート
パネルからの突出量を2mmとし、密集取付けが可能で優美なパネルデザインを構成することができます。
また、標準形(AR16、DR16形)と同様に操作部・接点部を一体化し、パネル奥行寸法を縮小しました。
![スッキリしたパネルデザインをサポート](/products/command_switch/af_df16/img/command_switch_af_df16-02.png)
ベゼル色はシルバーも選択可能
標準の黒色の他にシルバー色のベゼルもご指定いただけます。
(標準品形式の末尾に「ZS」とご指定ください。)
![シルバーベゼル](/products/command_switch/af_df16/img/command_switch_af_df16-09.png)
![黒色ベゼル(標準品)](/products/command_switch/af_df16/img/command_switch_af_df16-10.png)
キーの抜き差し寿命を大幅に改善
キーセレクタスイッチはピンタンブラー式キー
(リバーシブルタイプ)を採用しキーの抜き差し性を向上しました。
- ・キーの種類は6種類用意。
- ・ピンタンプラー構造のためセキュリティ性も向上。
![キーの抜き差し寿命を大幅に改善](/products/command_switch/af_df16/img/command_switch_af_df16-04.png)
配線省力化をサポートする各種ソケット
スイッチと各種ソケットを組合せることにより、配線作業性の向上に貢献します。(AR16V形を除く)
速結用ソケット
- ・スイッチに組合せることで速結端子形スイッチとして使用可能。
- ・配線は電線の被覆を剥いて挿入口のボタンを押しながら差し込むだけの簡単配線。
(はんだ付け不要です) - ・分岐用端子付きで分岐配線(渡り配線)が容易。
![速結用ソケット](/products/command_switch/af_df16/img/command_switch_af_df16_li01.png)
コネクタ用ソケット
- ・リセプタクルと組合せることでコネクタとして使用可能。
- ・リセプタクルはソケットに保持されスイッチへの装着が一度に可能。
![コネクタ用ソケット](/products/command_switch/af_df16/img/command_switch_af_df16_li02.png)
プリント板用ソケット
- ・スイッチに組合せることでプリント板用スイッチとして使用可能。
- ・パターン配線による配線工数の低減、誤配線防止に貢献。
![プリント板用ソケット](/products/command_switch/af_df16/img/command_switch_af_df16_li03.png)
標準品で海外規格の認証を取得
- ・標準品でUL/CSA規格の認証、中国強制認証CCCの認証、TÜVによるEN規格の認証を取得しており、輸出される機器への採用に最適。
(注) 中国へ単品輸出する際は品質法への対応が必要。 - ・標準品でRoHS指令(EU指令2002/95/EC)適合基準をクリア。
![標準品で海外規格の認証を取得](/products/command_switch/af_df16/img/command_switch_af_df16-05.png)
接触信頼性の優れた接点構造採用
金貼り接点とスナップアクション構造によりICレベル(5V1mA)での使用を可能としています。
