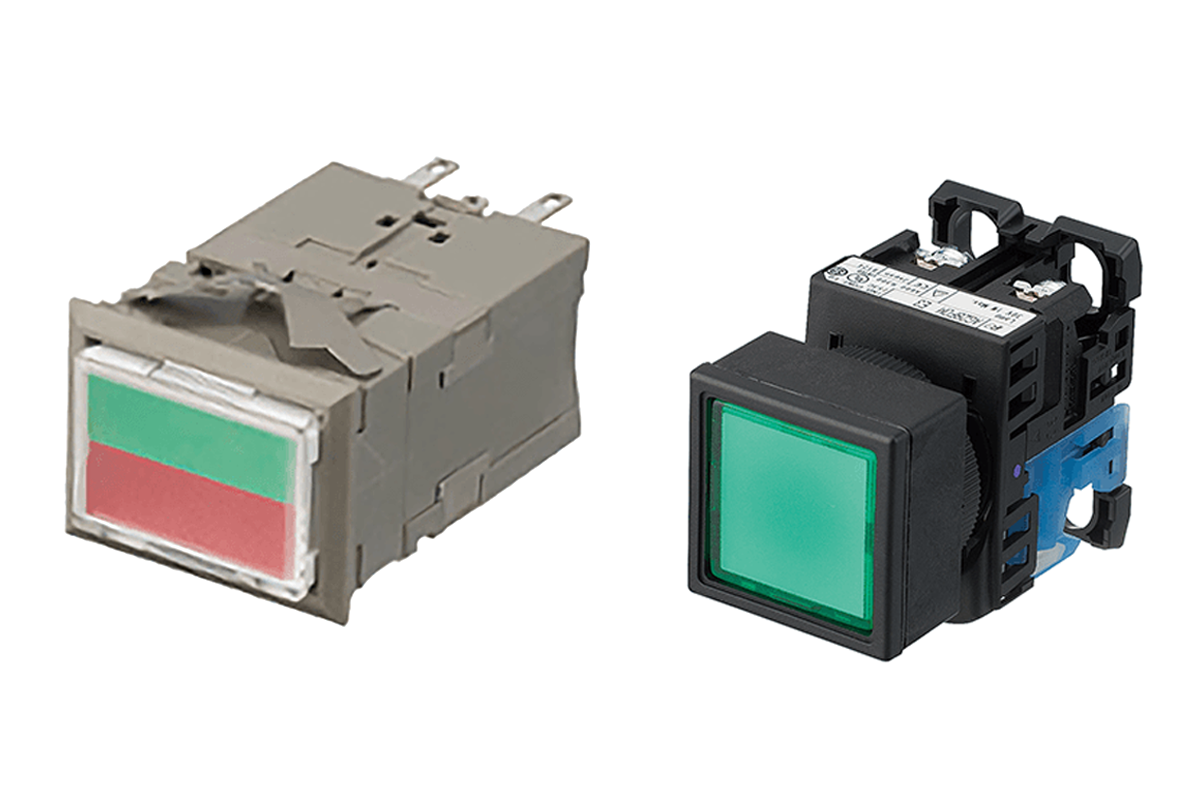

コマンドスイッチAG22/23・AG225・AG28/DG28シリーズ
AG22/23・AG225・AG28/DG28シリーズ
角穴取付のコマンドスイッチです。
パネル突出量の少ないスイッチで優美なデザインが構成できます。


AG22/23シリーズ
押しボタンを押すと接点が動作し、手を離すと接点は動作状態を保持し、押しボタンは元の位置に戻ります。
さらにもう一度押すと元の自由状態に復帰します。この時の操作荷重は非常に軽いソフトタッチとなっています。
オルタネイト動作品はリセット時の動作がソフトタッチとなっていますので、デスク盤の操作に最適です。
標準の白熱ランプの他に、長寿命で消費電力の少なく明るいLEDランプ、AC110V・220V回路に直接接続できるネオンランプも用意してあります。
- ・接点の追加、交換が可能
- ・端子は、はんだ・タブ兼用形
- ・標準品でUL/CSA規格を認定取得

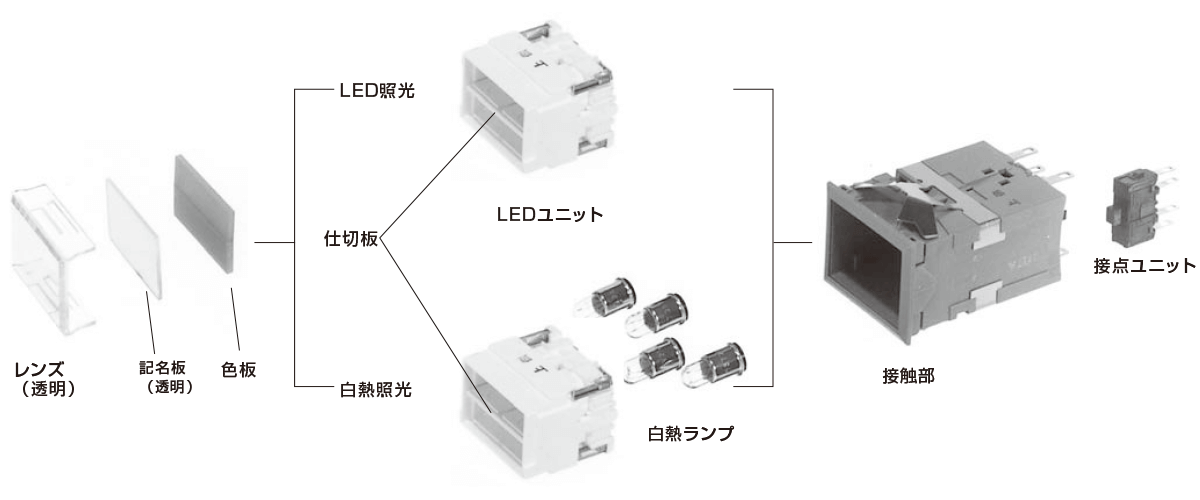

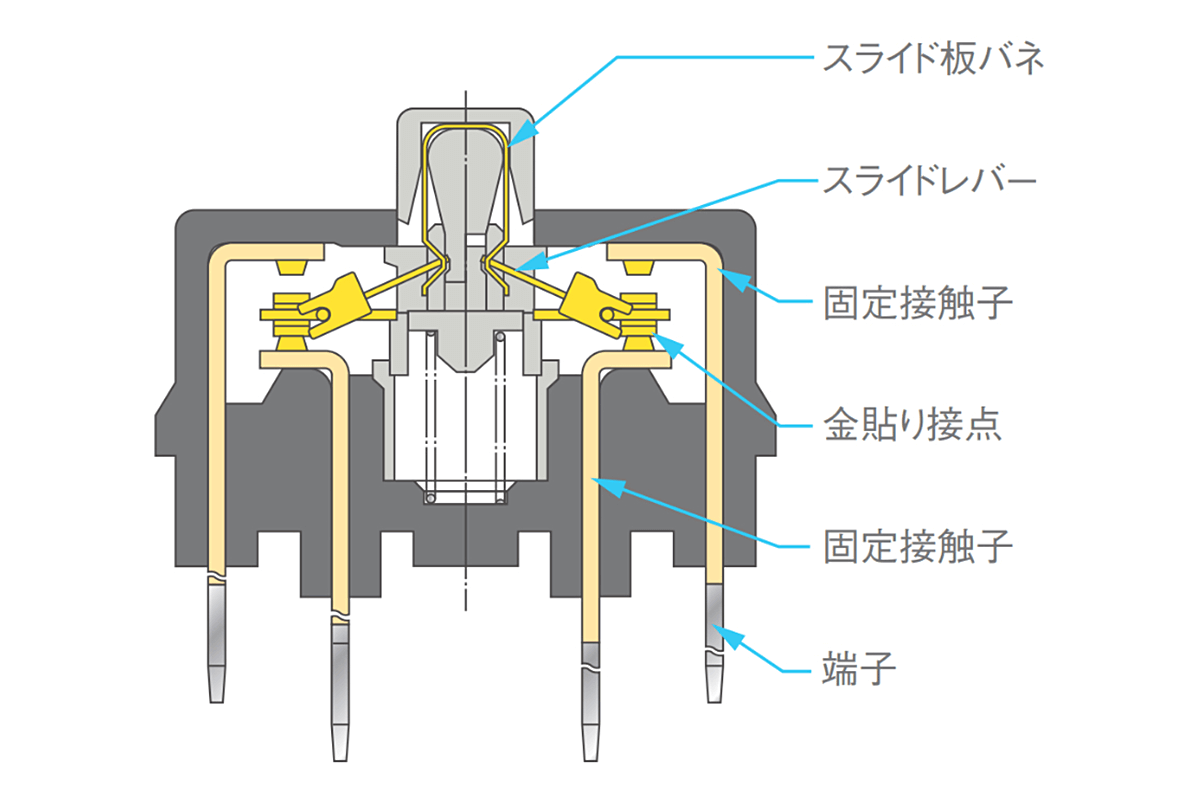

接点ユニット構造図

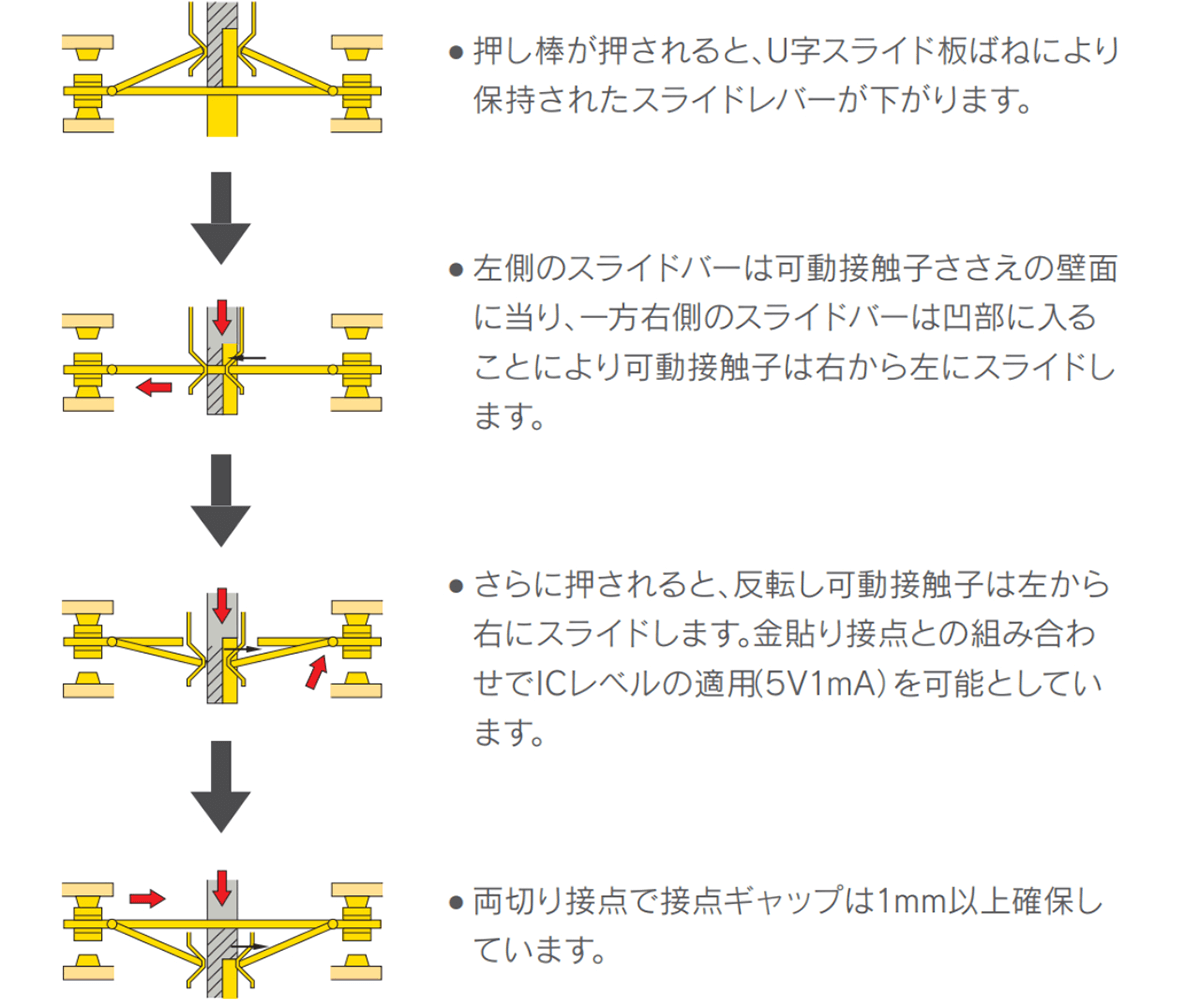

独自の接点スライド構造


AG225、AG28/DG28シリーズ
AG225シリーズ
パネル突出量2.5mmで、密集取付けが可能なため優美なパネルデザインを構成することが可能です。
接点部はAH164、165シリーズと同じです。

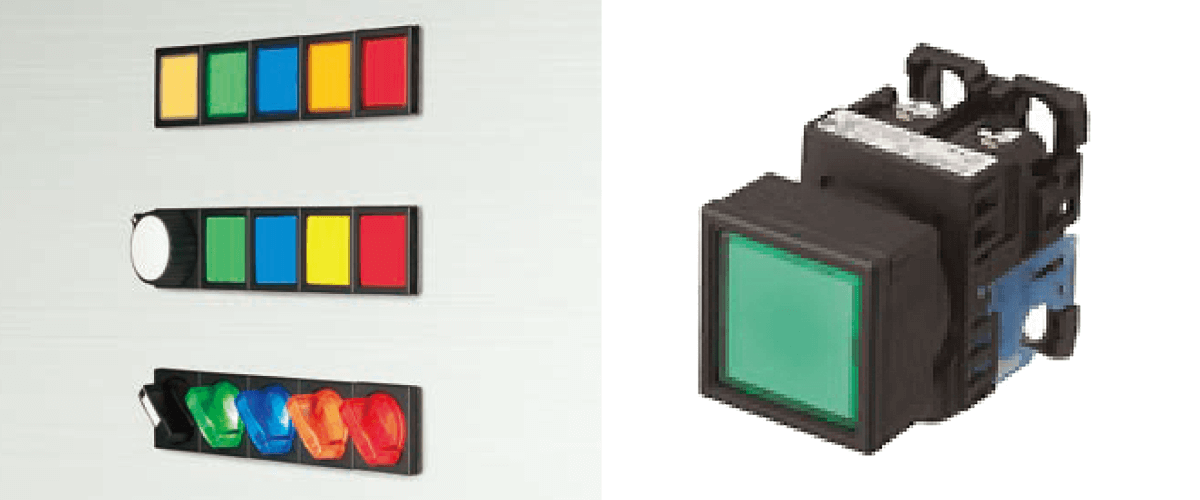

パネル突出量の少ないスイッチ
AG28/DG28シリーズ
AG28/DG28シリーズはパネル突出量3mmで、密集取付け(横方向)が可能なため優美なパネルデザインを構成することが可能です。
接点部はAR22シリーズと同じです。

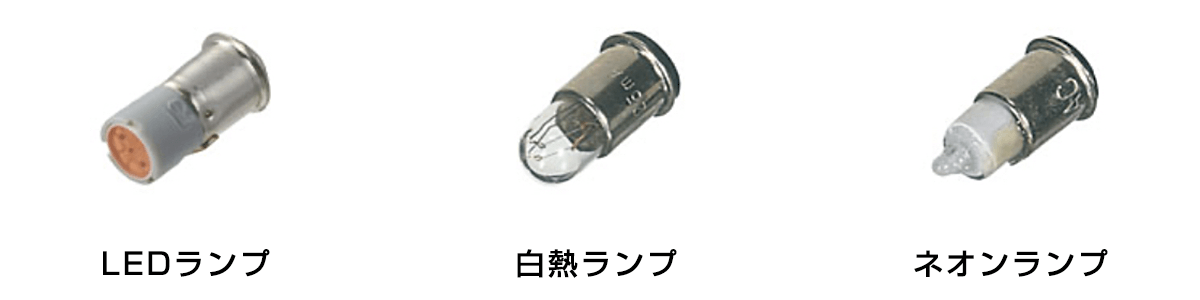

ランプの種類は、LED・白熱・ネオンを用意(AG225シリーズ)
標準の白熱ランプの他に、長寿命で消費電力の少なく明るいLEDランプ、AC110V・220V回路に直接接続できるネオンランプも用意してあります。
標準品で、海外規格の認定を取得(AG225、AG28・DG28シリーズ)
標準品で、UL/CSA 規格の認定、TUVによるEN 規格の認証を取得しており、輸出される機器への採用に最適です。
中国CCC 対応品も用意しています。
(注)詳細はカタログの「機種一覧」をご参照ください。
AG22/23・AG225シリーズ
接点定格
開放熱電流 (定格通電電流) |
定格使用電流〔A〕 | |||||
---|---|---|---|---|---|---|
交流 | 直流 | |||||
定格使用電圧 | AC-13 (誘導負荷) |
AC-12 (抵抗負荷) |
定格使用電圧 | DC-13 (誘導負荷) |
DC-12 (抵抗負荷) |
|
5A | 110V | 1 | 1.5 | 24V | 0.7(注1) | 1 |
220V | 0.7 | 1 | 110V | 0.15 (注1) | 0.2 |
定格使用電流の表示は、NECA C 4521(2002)の試験条件により判定しています。
(注1) T0.95=21ms
仕様(屋内用)
項目 | 照光押しボタンスイッチ | 照光押しボタン・押しボタンスイッチ、 セレクタスイッチ |
照光セレクタスイッチ | 表示灯 |
---|
形式 | AG22、AG23 | AG225 | AG225-PL | AG22,AG23 | ||
---|---|---|---|---|---|---|
定格絶縁電圧 | AC/DC250V(ただしランプの場合AC/DC60V) | AC/DC 250V | AC/DC 60V | |||
耐久性 | 機械的 | モメンタリ 100万回以上(2a2b) | 25万回以上 | - | ||
オルタネイト20万回以上(2a2b) レバー形ロッカー形10万回以上 |
オルタネイト20万回以上(2a2b) レバー形ロッカー形10万回以上 |
オルタネイト20万回以上 プッシュロック10万回以上 レバー形、リングセレクト形、 セレクタスイッチ25万回以上 キーの吹き差し1万回以上 |
||||
電気的 | 10万回以上 | - | ||||
耐電圧 |
対アース、対異極充電部 AC2000V 1分間 |
対アース、対異極充電部 AC2000V 1分間 ランプ端子対接点端子 AC1500V 1分間 |
対アース、充電部間 AC2000V 1分間 |
|||
絶縁抵抗 | 対アース、対異極充電部100MΩ以上 | |||||
定格周波数 | 50/60Hz | |||||
使用周囲温度(注1) | -5~+40℃ | -10~+70℃ (ランプ付の場合は-10~+55℃、 キー形は-10~+60℃) |
-10~+55℃ | -5~+40℃ | ||
相対湿度 | 45~85%RH(ただし、氷結、結露なきこと) | |||||
操作部保護構造(注2) | IP40 (閉鎖形) |
IP65F (耐じん形・防噴流形・防油形) |
IP65F (耐じん形・防噴流形・防油形) |
IP40 (閉鎖形) |
||
振動 | 共振試験複振幅:0.1mm 10~55Hz、定振動耐久試験複振幅:3mm 16.7Hz | |||||
衝撃 | 誤動作100m/s2、耐久性500m/s2 | 耐久性 500m/s2 | ||||
端子 | はんだ兼タブ(#110用)端子 | はんだ兼タブ(#110用)端子、ラッピング端子 | はんだ兼タブ(#110用)端子 |
AG28/DG28シリーズ
接点定格
機種 | 開放熱電流 (定格通電電流) |
定格使用電流 | ||||
---|---|---|---|---|---|---|
定格 使用電圧 |
交流 | 直流 | ||||
AC-15 (コイル負荷) |
DC-12 (抵抗負荷) |
DC-13 (コイル負荷) |
||||
照光押しボタンスイッチ 押しボタンスイッチ(リングセレクト形を除く) セレクタスイッチ(2ノッチ) 照光セレクタスイッチ(2ノッチ) |
10A |
24V | 6A | 6A | 4A | |
110V | 6A | 2.5A | 1.3A | |||
220V | 6A | 1A | 0.45A | |||
440V | 2.5A | - | - | |||
550V | 2A | - | - | |||
押しボタンスイッチ(リングセレクト形) セレクタスイッチ(3ノッチ) 照光セレクタスイッチ(3ノッチ) |
10A | 24V | 6A | 3A | 3A | |
110V | 6A | 1.3A | 0.65A | |||
220V | 6A | 0.5A | 0.23A | |||
440V | 2.5A | - | - | |||
550V | 2A | - | - |
(注1)定格使用電流の表示は、NECA C 4521(2002)の試験条件により判定しております。
(注2) UL/CSA規格認証取得品、TÜV 認証取得品(EN60947-5-1)、JIS C 8201-5-1(2007)の接点定格はAR22シリーズと同じです。
仕様(屋内用)
項目 | 照光押しボタン・押しボタンスイッチ | セレクタ・照光セレクタスイッチ | 表示灯 |
---|
定格絶縁電圧 | AC/DC600V(照光タイプ・全電圧式品は、AC/DC250V) | |||
---|---|---|---|---|
耐久性 | 機械的 | モメンタリ品:500万回以上 オルタネイト品:100万回以上 リングセレクト形:10万回以上 |
手動復帰/1a1b・2a2b品:100万回以上 手動復帰/1a1b・2a2b品以外:50万回以上 上記以外:20万回以上 |
- |
電気的 | AC220V6Aにて:50万回以上、AC220V3Aにて:100万回以上 | |||
開閉頻度 | 1200回/時(使用率40%) | - | ||
耐電圧 | 充電部対アース間・異極充電部間:AC2,500V 1分間(照光タイプ・全電圧式品は、AC2,000V 1分間) | |||
絶縁抵抗 | 充電部対アース間・異極充電部間:100MΩ以上(DC500Vメガーにて) | |||
条件付短絡電流 | 1000A | - | ||
短絡保護装置 | Fuse15A(弊社製BLA015相当) | - | ||
汚染度 | 3 | |||
耐振動 | 共振試験(複振幅0.1mm):10~55Hz、定振動耐久試験(複振幅3.0mm):16.7Hz | |||
耐衝撃 | 誤動作:100m/s2、耐久性:500m/s2 | 耐久性 500m/s2 | ||
定格周波数 | 50/60Hz | |||
使用周囲温度 | -20~+70℃(照光タイプは、-20~+50℃)ただし、氷結、結露なきこと | |||
保存温度 | -40~+80℃ | |||
相対湿度(盤内) | 45~85%RH(-5~+40℃にて)ただし、氷結、結露なきこと | |||
操作部・表示部保護構造 | IP65(耐じん形・防噴流形):IEC60529、IP65F(耐じん形・防噴流形・防油形):JIS C 0920 | |||
端子ねじ | 角ワッシャ付M3.5+-両用ねじ(セルフアップ式) |
AG22/23シリーズ

照光押しボタンスイッチ(例:AG225-FL)

押しボタンスイッチ(例:AG225-E)

セレクタスイッチ(例:AG225-P)

キー形セレクタスイッチ(例:AG225-J)

照光セレクタスイッチ(例:AG225-PL)




AG22/23シリーズ
照光押しボタンスイッチ(白熱ランプ)

表示灯(白熱ランプ)

照光押しボタンスイッチ(LEDランプ)
※ 照光部と接触部を各々ご注文ください。

表示灯(LEDランプ)
※ 照光部とケースを各々ご注文ください。

レバー形、ロッカー形

AG225シリーズ
照光押しボタンスイッチ、押しボタンスイッチ

セレクタスイッチ

照光押しボタンスイッチ

AG28/DG28シリーズ 照光押しボタンスイッチ
照光押しボタンスイッチ

押しボタンスイッチ

セレクタスイッチ

照光セレクタスイッチ

表示灯
