コマンドスイッチAH164、AH165、AH165-2形
AH164、AH165、AH165-2形
接点ユニットの追加や交換が可能な接点分離形。
閉鎖形、防油形、操作部大形など豊富なラインアップ。
AH164、AH165、AH165-2形の構成
接点数の追加交換が容易
ホルダユニットの上下にある掛合腕を押さえることにより、容易にホルダユニットは外れます。
接点数の追加やユニットの交換ができます。
閉鎖形・防油形シリーズを準備
閉鎖形(AH164)と防油形(AH165、AH165-2)のシリーズで、工作機械からOA機器まで、あらゆる機器にご使用いただけます。
奥行寸法が統一
パネルの奥行寸法は表示灯は24mm、表示灯以外は42.5mmに統一されています。
盤の厚みを縮少することが可能となり、また端子位置もすべて背面に出ますので配線作業が容易です。
記名表示が簡単
乳白記名板が入っていますので、記名板に彫刻することができます。
また、専用の記名シートは接着剤が塗布してあり、簡単に記名板に貼り付けられます。
独自のスライド構造による高い接触信頼性
金貼り接点とスライド構造の組み合わせによってICレベル(5V1mA)を可能としています。
両切り接点で接点ギャップ1mm以上を確保しています。
接点ユニット構造図
独自の接点スライド構造
標準品で、海外規格の認証を取得
- ・標準品で、UL/CSA規格の認証、TÜVによるEN規格の認証を取得しており、輸出される機器への採用に最適です。
中国CCC対応品も用意しています。 - ・標準品でRoHS指令(EU指令2002/95/EC)適合基準を満足しています。

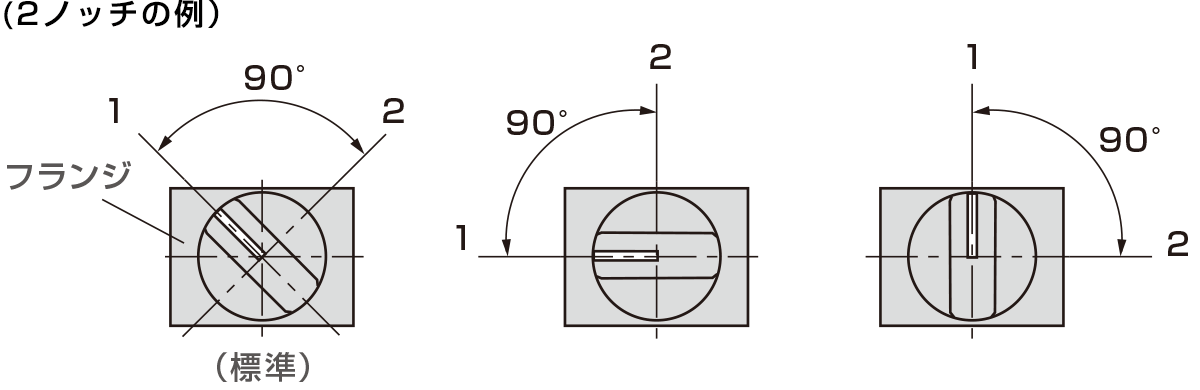

セレクタスイッチの操作は角度位置の変更が容易
フランジがツマミ(キー)部と分離してあるため、任意に操作角度位置が変えられます。
P形の例を示します。J形も同様です。
ランプはLED、白熱、ネオンの3種類
標準の白熱ランプの他に、長寿命で消費電力の少なく明るいLEDランプ、AC110V・220V回路に直接接続できるネオンランプも用意しています。
接点定格
| 開放熱電流 (定格通電電流)〔A〕 |
交流 | 直流 | ||||
|---|---|---|---|---|---|---|
| 定格使用電圧 〔V〕 |
定格使用電流〔A〕 | 定格使用電圧 〔V〕 |
定格使用電流〔A〕 | |||
| AC-13 (誘導負荷) |
AC-12 (抵抗負荷) |
DC-13 (誘導負荷) |
DC-12 (抵抗負荷) |
|||
| 5A | 110 | 1.0 | 1.5 | 24 | 0.7(注1) | 1.0 |
| 220 | 0.7 | 1.0 | 110 | 0.15 (注1) | 0.2 | |
定格使用電流の表示は、NECA C 4521(2002)の試験条件により判定しています。
(注1)T0.95=21ms
仕様(屋内用)
| 項目 | 照光押しボタン・押しボタンスイッチ | セレクタスイッチ、照光セレクタスイッチ (AH165-2形のみ) |
||||
|---|---|---|---|---|---|---|
| AH164形 | AH165形、AH165-2形 | AH164形 | AH165形、AH165-2形 | |||
| 定格絶縁電圧 Ui | AC/DC250V | |||||
|---|---|---|---|---|---|---|
| 耐久性 | 機械的 |
モメンタリ品：100万回以上 オルタネイト品：25万回以上 リングセレクト形：25万回以上 プッシュロック形：10万回以上 |
手動、混合、自動復帰：25万回以上 キーの抜き差し：1万回以上(キー形のみ) |
|||
| 電気的 | AC220V 0.7Aにて：10万回以上 | |||||
| 開閉ひん度 | 1200回/時(使用率40%) | |||||
| 耐電圧 | 充電部対アース間 | AC2000V 1分間 | ||||
| 対異極充電部間 | AC1500V 1分間 (ランプ端子対接点端子) |
|||||
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガ－にて) |
|||||
| 条件付短絡電流 | 1000A | |||||
| 短絡保護装置 | Fuse 1A | |||||
| 汚染度 | 3 | |||||
| 耐振動 |
共振試験：複振幅0.1mm 10～55Hz 定振動耐久試験：複振幅3mm 16.7Hz |
|||||
| 耐衝撃 |
誤動作：100m/s2 耐久性：500m/s2 |
|||||
| 定格周波数 | 50/60Hz | |||||
| 使用周囲温度 (ただし、氷結、結露なきこと) |
－20～＋70℃ (照光タイプは、－20～＋55℃) |
－10～＋70℃ (照光タイプは、－10～＋55℃) |
－20～＋70℃ (キー形は、－20～＋60℃) |
－10～＋70℃ (照光タイプは、－10～＋55℃) (キー形は、－10～＋60℃) |
||
| 保存温度 | －40～＋70℃ | |||||
| 相対湿度(盤内) | 45～85%RH(－5～＋40℃) ただし、氷結、結露なきこと |
|||||
| 操作部保護構造(注1) | IP40 (閉鎖形) |
IP65F(注2) (耐じん形、防噴流形、防油形) |
IP40 (閉鎖形) |
IP65F (耐じん形、防噴流形、防油形) |
||
(注1) JIS C 0920による保護構造レベルを示します。
(注2) AH165-V形、AH165-V1形、AH165-2SG形はIP65(耐じん形、防噴流形)です。
| 項目 | 表示灯 | ||
|---|---|---|---|
| AH164形 | AH165形、AH165-2形 | ||
| 定格絶縁電圧 Ui | AC/DC250V | ||
| 耐電圧 | 充電部対アース間 | AC2000V 1分間 | |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガ－にて) |
||
| 汚染度 | 3 | ||
| 耐振動 |
共振試験：複振幅0.1mm 10～55Hz 定振動耐久試験：複振幅3mm 16.7Hz |
||
| 耐衝撃 | 誤動作：100m/s2 耐久性：500m/s2 |
||
| 定格周波数 | 50/60Hz | ||
| 使用周囲温度 (ただし，氷結，結露なきこと) |
－20～＋55℃ | －10～＋55℃ | |
| 保存温度 | －40～＋70℃ | ||
| 相対湿度(盤内) | 45～85%RH(－5～＋40℃) ただし，氷結，結露なきこと |
||
| 操作部保護構造 (注1) | IP40 (閉鎖形) |
IP65F (耐じん形，防噴流形，防油形) |
|
(注1) JIS C 0920による保護構造レベルを示します。
| 項目 | ブザー | ||||
|---|---|---|---|---|---|
| AH164-TX形 | AH164-TX1形 | AH164-TX2形 | AH165-X形 | ||
| 定格絶縁電圧Ui | AC/DC60V | ||||
|---|---|---|---|---|---|
| 音圧 (定格使用電圧・連続音時) |
本体前方0.1m | 80dB以上 | 90dB以上 | 最小：70dB～最大：90dB (音圧幅：20dB) |
最小：60dB～最大：80dB (音圧幅：20dB) |
| 本体前方1.0m | 60dB以上 | 70dB以上 | 最小：50dB～最大：70dB (音圧幅：20dB) |
最小：40dB～最大：60dB (音圧幅：20dB) |
|
| 耐久性 | 連続鳴動時 | 1000時間 | |||
| 断続回数 | 断続鳴動時 | 約170回/分 | |||
| 鳴動周波数 | 2±0.5kHz | 2.4～3.3kHz | 2.4～3.3kHz | 2.2～3.0kHz | |
| 耐電圧(充電部対アース間) | AC1000V 1分間 | ||||
| 絶縁抵抗 | 充電部対アース間：100MΩ以上 (DC500Vメガ－にて) |
||||
| 汚染度 | 2 | 3 | |||
| 耐振動 |
共振試験：複振幅0.1mm 10～55Hz 定振動耐久試験：複振幅3mm 16.7Hz |
||||
| 耐衝撃 | 耐久性：500m/s2 | ||||
| 定格周波数 | 50/60Hz | ||||
| 使用周囲温度 (ただし、氷結、結露なきこと) |
－20～＋60℃ | ||||
| 保存温度 | －30～＋70℃ | ||||
| 相対湿度(盤内) | 45～85％RH(－5～＋40℃にて) ただし、氷結、結露なきこと |
||||
| 操作部保護構造 (注1) | IP00 (開放形) |
IP54 (防じん形・防まつ形) |
|||
(注1) JIS C 0920による保護構造レベルを示します。
照光押しボタンスイッチ(例：AH164-L□/AH165-L□)
押しボタンスイッチ(例：AH164-TF□/AH165-TF□)
プッシュロック形押しボタンスイッチ(例：AH165-VR□)
表示灯(例：AH164-Z□/AH165-Z□)
セレクタスイッチ(例：AH164-P□/AH165-P□)
キー形セレクタスイッチ(例：AH164-J□/AH165-J□)
ブザー(例：AH164-TX2B)
照光押しボタンスイッチ・押しボタンスイッチ(例：AH165-2FL□/AH165-2F□)
プッシュロック形照光押しボタンスイッチ・押しボタンスイッチ(例：AH165-2VL/AH165-2V)
セレクタスイッチ(例：AH165-2P)
表示灯(例：AH165-2Z)
非常停止用押しボタンスイッチ(例：AH165-V5R)
照光押しボタンスイッチ
押しボタンスイッチ
非常停止用押しボタンスイッチ
セレクタスイッチ
照光セレクタスイッチ
表示灯
ブザー
