コマンドスイッチAR22・DR22シリーズ
AR/DR22シリーズ

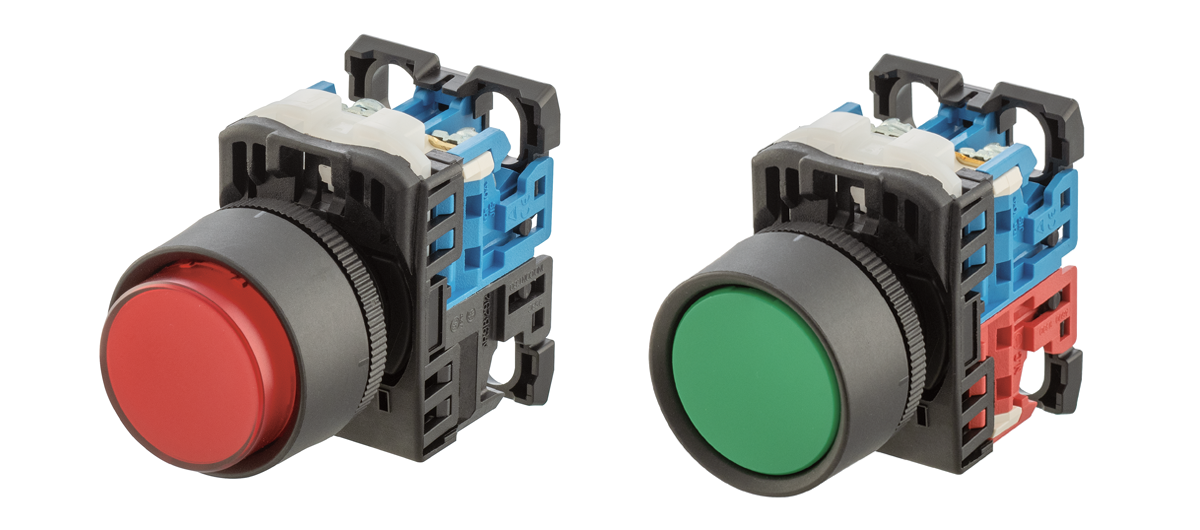

リリースアーム方式で「かんたん取付」を実現しました。
あらかじめボタン・ツマミを操作部に装着した状態で、パネル取付けが可能です。

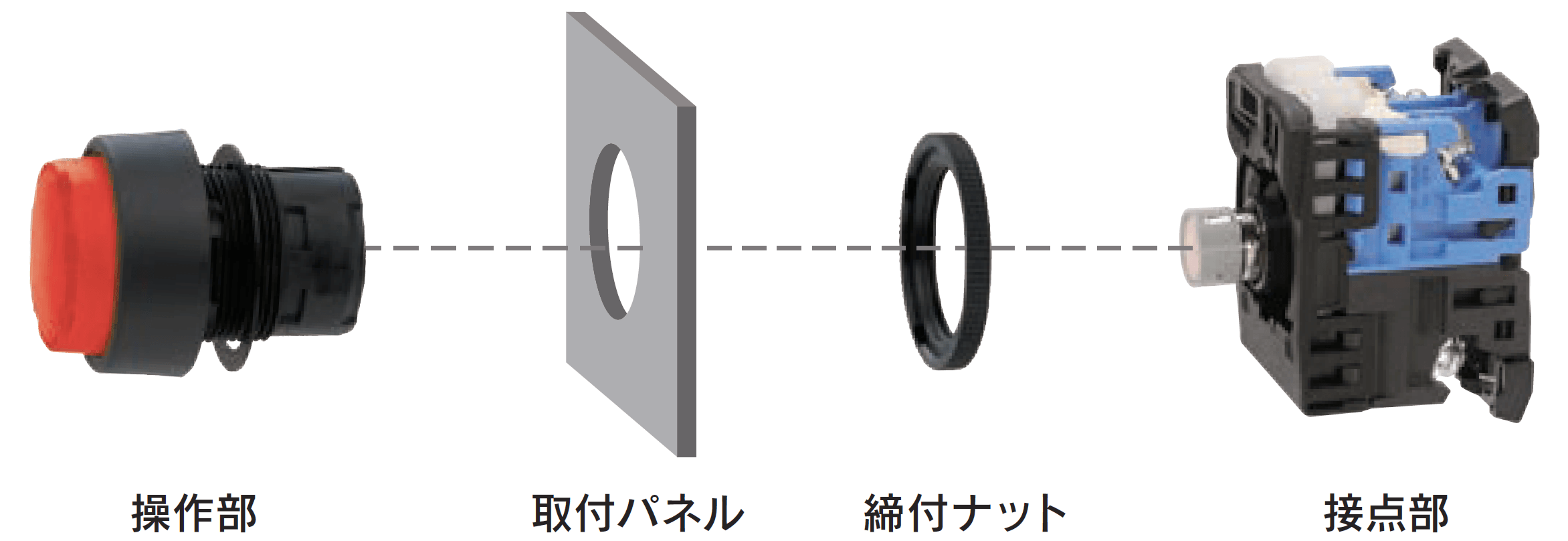

AR22・DR22シリーズの構成
リリースアーム方式でかんたん着脱
独自のWEDGE(くさび)機構を採用したセパレート構造で、操作部と接点部の着脱は工具不要のワンタッチを実現しています。

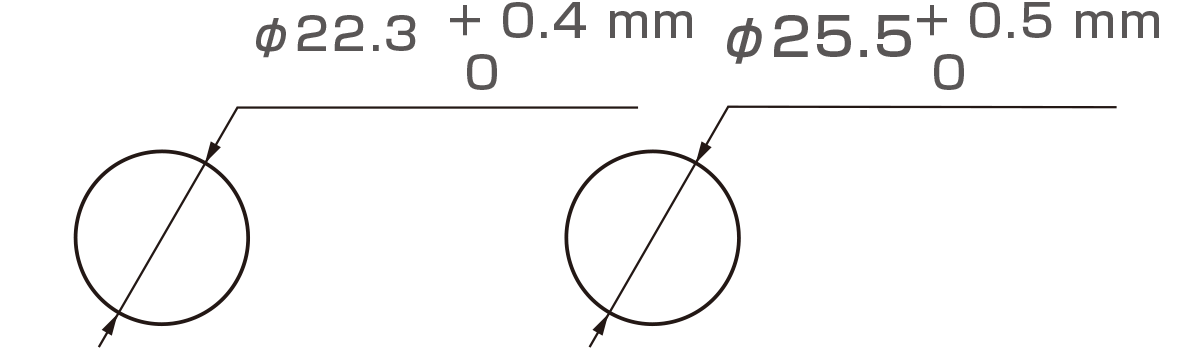

Φ22.3mm Φ25.5mm のパネルカット寸法に対応
締付ナットへ突起を設けることにより、一つの商品で2種類のパネルカット寸法に取付可能です。
そのため、パネルカット寸法に合せて商品を購入する必要がありません。

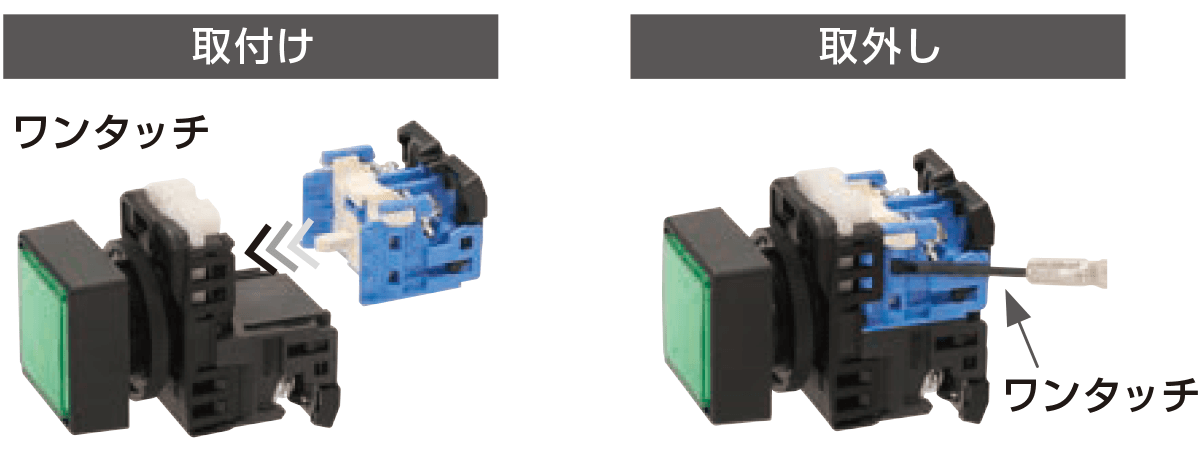

接点・トランスユニットの追加、交換もワンタッチ
接点ユニットとトランスユニットはすべてスナップフィット取付で、工具は不要です。
取外しもドライバー1本でOK。
そのため、単体取付はもとより、密集取付時でも仕様変更による追加・交換作業がスムーズに行えます。
2方向配線で作業効率をアップ
端子部は2方向からの配線が可能で、渡り配線や狭いスペースでの配線に最適です。
また、角ワッシャの使用により、単線での配線にも適しています。
充電部保護カバーを標準付属
端子部を覆う充電部保護カバーを標準付属しており、充電部が露出せず、感電防止に威力を発揮します。
(注)一部機種を除きます。
短胴の奥行寸法
各種機器の奥行空間をフルに活用できるショートサイズ設計です。
端子部IP2X対応品も用意
EN60204-1(感電保護)に適合するフィンガープロテクション(人の指を模した試験指が導通部に接触しない)構造のIP2X対応品を用意しております。
(注)詳細は操作表示機器総合カタログNo.62E2-J-0040をご参照ください。
標準品で、海外規格の認証を取得
- ・標準品で、UL/CSA規格の認証、TÜVによるEN規格の認証を取得しており、輸出される機器への採用に最適。
- ・中国CCC対応品も用意。
- ・標準品でRoHS指令(EU指令2002/95/EC)適合基準をクリア。
優れた接触信頼性
独自の摺動接触による接点機構で、高接触信頼性(故障率λ60＝1.15×10-8レベル)を実現し、小勢力回路(5V 5mA)にも安心してご使用いただけます。
接点定格
| 機 種 | 開放熱電流 (定格通電電流)Ith |
定格使用電流 Ie(注1) | |||
|---|---|---|---|---|---|
| 定格使用電圧 Ue | 交流 | 直流 | |||
| AC-15 (コイル負荷) |
DC-12 (抵抗負荷) |
DC-13 (コイル負荷) |
|||
|
照光押しボタンスイッチ 押しボタンスイッチ(リングセレクト形を除く) 非常停止用押しボタンスイッチ 非常停止用照光押しボタンスイッチ セレクタスイッチ(2ノッチ) 照光セレクタスイッチ(2ノッチ) |
10A | 24V | 6A | 6A | 4A ＜VG□形：1.5A＞ |
|---|---|---|---|---|---|
| 110V | 6A ＜VG□形：3A＞ |
2.5A ＜VG□形：2A＞ |
1.3A ＜VG□形：0.3A＞ |
||
| 220V | 6A ＜VG□形：3A＞ |
1A | 0.45A ＜VG□形：0.15A＞ |
||
| 440V | 2.5A ＜VG□形：－＞ |
- | - | ||
| 550V | 2A ＜VG□形：－＞ |
- | - | ||
| 押しボタンスイッチ(リングセレクト形) セレクタスイッチ(3・4・5ノッチ) 照光セレクタスイッチ(3ノッチ) |
10A | 24V | 6A | 3A | 2A |
| 110V | 6A | 1.3A | 0.65A | ||
| 220V | 6A | 0.5A | 0.23A | ||
| 440V | 2.5A | - | - | ||
| 550V | 2A | - | - | ||
| 多方向スイッチ | 5A | 24V | - | 1A | 0.7A |
| 110V | 0.3A | 0.2A | 0.15A | ||
| 220V | 0.3A | - | - |
(注1)NECA C 4521(2002)の試験条件により判定しております。
仕様(屋内用)
| 項目 | 照光押しボタン・押しボタンスイッチ | セレクタスイッチ | 照光セレクタスイッチ | |
|---|---|---|---|---|
| 定格絶縁電圧 Ui | AC/DC600V (VG □形およびVG □形以外の照光タイプ・全電圧式品は、AC/DC250V) |
|||
|---|---|---|---|---|
| 耐久性 | 機械的 | モメンタリ品：500 万回以上 オルタネイト品：100万回以上 リングセレクト形 およびプッシュロック形：10万回以上 プッシュ・プル形：3万回以上 |
手動復帰/4接点以下：100 万回以上 手動復帰/5、6接点：50万回以上 コントロールタイプ および手動復帰以外：20万回以上 |
手動復帰 / 全電圧式 3接点以下、 トランス式 2接点以下：100万回以上 手動復帰 / 全電圧式 4接点、 トランス式 3接点：50 万回以上 手動復帰以外：20万回以上 |
| キーの抜き差し(標準形)：1万回以上 キーの抜き差し(キー長寿命形)：2万回以上 |
||||
| 電気的 | AC220V6A にて：50 万回以上 AC220V3A にて：100 万回以上(VG □形は 10万回以上) |
|||
| 開閉頻度 | 1200回/時(使用率 40％) VG□形：1800回/時(使用率 40％) |
|||
| 耐電圧 | 充電部対アース間・異極充電部間：AC2500V 1分間 (VGF 形以外の照光タイプ・全電圧式品は、AC2000V 1分間) |
|||
| 絶縁抵抗 | 充電部対アース間・異極充電部間：100MΩ以上(DC500Vメガ－にて) | |||
| 定格インパルス耐電圧Uimp | 6kV、VG □形：4kV | |||
| 条件付短絡電流 | 1000A | |||
| 短絡保護装置 | Fuse 15A(弊社製BLA015 相当) | |||
| 汚染度 | 3 | |||
| 耐振動 | 共振試験：複振幅 0.1mm・周波数 10～55Hz 定振動耐久試験：複振幅 3.0mm・周波数 16.7Hz ＜非常停止用(照光)押しボタンスイッチは、可変振動耐久試験：複振幅最大 0.7mm(最大 50m/s2)・周波数 10～500Hz＞(注1) |
|||
| 耐衝撃 |
誤動作：100m/s2(非常停止用・非常停止用照光押しボタンスイッチは、150m/s2) 耐久性：500m/s2 |
|||
| 定格周波数 | 50/60Hz | |||
| 使用周囲温度 | －20～＋70℃(照光タイプ：－20～＋50℃、キー形：－20～＋60℃) VGE形：－20～＋60℃ VGF形：－20～＋50℃ ただし、氷結、結露なきこと |
|||
| 保存温度 | －40～＋80℃ | |||
| 相対湿度(盤内) | 45～85％RH(－5～＋40℃にて)ただし、氷結、結露なきこと | |||
| 操作部保護構造 | IP65(耐じん形・防噴流形)：IEC 60529 IP65F(耐じん形・防噴流形・防油形)：JIS C 0920 |
|||
| 端子ねじ | 角ワッシャ付 M3.5 プラス・マイナス両用ねじ(セルフアップ式) VG □形：コワッシャ付M3.5 プラス・マイナス両用ねじ(セルフアップ式) |
|||
(注1)EN60947-5-5(1998)の試験条件により判定しております。
| 項目 | 多方向スイッチ | 表示灯 | |
|---|---|---|---|
| 定格絶縁電圧 Ui | AC/DC250V | 全電圧式品：AC/DC250V トランス式品：AC600V |
|
|---|---|---|---|
| 耐久性 | 機械的 | 25万回以上 | - |
| 電気的 | AC220V0.3Aにて：10万回以上 | - | |
| 開閉頻度 | 1200回/時(使用率 40％) | - | |
| 耐電圧(充電部対アース間) | AC2000V 1分間(トランス式品表示灯はAC2500V 1分間) | ||
| 絶縁抵抗 | 充電部対アース間・異極充電部間：100MΩ以上(DC500Vメガ－にて) | ||
| 定格インパルス耐電圧 Uimp | - | 6kV | |
| 条件付短絡電流 | 1000A | - | |
| 短絡保護装置 | Fuse 1A | - | |
| 汚染度 | 3 | ||
| 耐振動 | 共振試験：複振幅 0.1mm・周波数 10～55Hz 定振動耐久試験：複振幅 3.0mm・周波数 16.7Hz |
||
| 耐衝撃 | 誤動作：100m/s2、耐久性：500m/s2 | 耐久性：500m/s2 | |
| 定格周波数 | 50/60Hz | ||
| 使用周囲温度 | －5～＋60℃ (ただし、氷結、結露なきこと) |
－20～＋50℃ (ただし、氷結、結露なきこと) |
|
| 保存温度 | －40～＋80℃ | －40～＋80℃ | |
| 相対湿度(盤内) | 45～85％RH(－5～＋40℃にて) ただし、氷結、結露なきこと |
||
| 操作部・表示部保護構造 | IP65(耐じん形・防噴流形)：IEC 60529 IP65F(耐じん形・防噴流形・防油形)：JIS C 0920 |
||
| 端子部 | 角ワッシャ付 M3.5 プラス・マイナス両用ねじ＜セルフアップ式＞ (多方向スイッチは、プラス・マイナス両用ねじ、またははんだ兼タブ(#110)端子) |
||
| 項目 | ブザー | ||
|---|---|---|---|
| DR22B5 形 | DR22B8 形 | ||
| 定格絶縁電圧 Ui | 全電圧式品：AC/DC60V トランス式品：AC250V |
||
|---|---|---|---|
| 音圧 (定格使用電圧・連続音時) |
本体前方 0.1m | 90dB以上 | 80dB以上 |
| 本体前方 1.0m | 70dB以上 | 60dB以上 | |
| 耐久性 | 連続鳴動時 | 1000時間 | |
| 断続回数 | 断続鳴動時 | 約170回/分 | |
| 鳴動周波数 | 2.4～3.3kHz | ||
| 耐電圧(充電部対アース間) | 全電圧式品：AC1000V 1分間 トランス式品：AC2000V 1分間 |
||
| 絶縁抵抗 | 充電部対アース間：100MΩ以上(DC500Vメガ－にて) | ||
| 汚染度 | 3 | ||
| 耐振動 | 共振試験：複振幅 0.1mm・周波数 10 ～ 55Hz 定振動耐久試験：複振幅 3mm・周波数 16.7Hz |
||
| 耐衝撃 | 耐久性：500m/s2 | ||
| 定格周波数 | 50/60Hz | ||
| 使用周囲温度 | －20～＋60℃ (DC100～110V品は、－20～＋40℃) ただし、氷結、結露なきこと |
||
| 保存温度 | －30～＋70℃ | ||
| 相対湿度(盤内) | 45～85％RH (－5～＋40℃にて) ただし、氷結、結露なきこと |
||
| 表面部保護構造 | IP00(開放形) | IP54(防じん形・防まつ形) | |
| 端子ねじ | 角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式) | ||
照光押しボタンスイッチ
例：AR22F0L、E0L、F0M、E0M、F0P、E0P
押しボタンスイッチ
例：AR22F0R,E0R,F0S,E0S,F0Y,E0Y
表示灯
例：DR22D0L
セレクタスイッチ
例：AR22PR、PY
キー形セレクタスイッチ
例：AR22JR、JY
照光セレクタスイッチ
例：AR22PL・PP
非常停止用押しボタンスイッチ
例：AR22V0R/AR22V2R
照光押しボタンスイッチ、非常停止用照光押しボタンスイッチ
押しボタンスイッチ、非常停止押しボタンスイッチ
表示灯
セレクタ・照光セレクタスイッチ
多方向スイッチ
ブザー
