FACTORY AUTOMATION ファクトリーオートメーション

  • 現行品

Harmonyシリーズφ22 メタル XB4シリーズ

フリーワードから探す

各種ダウンロード

※ 資料ダウンロードにはFeLibraryのログインが必要な場合がございます。 こちら からログインしてください。

Harmonyシリーズ φ22 メタル XB4シリーズ

堅牢性が要求される重機・金属加工機などのアプリケーションに最適なメタルタイプです。

優れた保護構造。IP66/67/69/69K・NEMA4X/13

高い防じん・防水性により食品機械、粉じんの多い環境で使用される機械に最適。
さらに、セレクタスイッチ、2・3点押ボタンスイッチは高水圧やスチームジェット洗浄の環境下でも使用可能なIP69Kとなっています。
高温、高圧水洗浄が行われる食品業界などに最適です。

緩まず、増し締め不要

配線省力化をサポートするスプリング端子接点ユニットもラインアップしました。
配線時にドライバーなど工具は不要のためシンプルで直感的な配線が可能です。

省スペースで装置の小型化に貢献

パネル奥行き43mmに3接点ユニットまたは、2接点ユニット+1照光ユニットを取り付け可能。
また、端子部は標準品にてフィンガープロテクション構造のIP2Xに対応しています。

トランス不要で超小型、長寿命。独自の高輝度Protected LED

すべての電圧がトランス不要で同一サイズ

  • ・画期的な長寿命を実現。
  • ・全ての電圧でトランス不要。サイズは接点ユニットと同一で超小型。
  • ・メンテナンス時、裏面からでも分かりやすい色表示つき。
  • ・EMC対策と漏れ電流による誤点灯を防止。
  • ・青は青く、白は白く鮮やかに発光。
パネル表面の突出を抑えたヘッド部薄形タイプも用意しています。

パネル表面の突出を抑えたヘッド部薄形タイプも用意しています。

  • ・標準形XB4シリーズと同径の操作面で操作性をそのままに、突出部が少なく、パネル表面をよりシャープに演出します。
  • ・操作部の突出量が少ないので、スイッチの不用意な操作や破損の可能性の低減が期待できます。
  • ・突出部への埃の堆積が少なく、清掃の負担が軽減されます。
  • ・保護構造IP66,67,69,69K で、スチームジェット洗浄を行う環境でも使用可能です。

接点ユニット特性

機械的特性

項目 仕様
接点動作 a接点、b接点 スローアクション
直接開路動作機能 IEC/EN 60947-5-1
Appendix K
b接点をもつすべてのスイッチ
ストローク
(接点の動作点)
押しボタン b接点:1.5mm,a接点:2.6mm,全ストローク:4.3mm
操作力 押しボタン b接点:3.5N
a接点:3.8N
プッシュプル(1a1b接点):45N
プッシュロック/キー付プッシュロック(1a1b接点):40N
追加接点 bシングル接点:2N
aシングル接点:2.3N
bダブル接点:3.4N
aダブル接点:5N 1a
1bダブル接点:4.6N
非常停止用押しボタンスイッチ
(1b,1a付)
プルリセット:50N
ターンリセット/キーリセット:44N
操作トルク
(接点動作点)
セレクタスイッチ 1a : 0.14N・m
追加接点 1a : 0.05N・m
機械的開閉耐久性 押しボタンスイッチ モメンタリ 500万回
2点押しボタン 100万回
オルタネイト 50万回
セレクタスイッチ 非照光 100万回
照光 50万回
トグルスイッチ 50万回
非常停止用押しボタンスイッチ 30万回(3接点付)
多方向スイッチ 100万回
標準接点 500万回
微小電流用接点(防塵形) 50万回
耐振動 IEC60068-2-6 2~500Hz:50m/s2
耐衝撃 IEC60068-2-27 マッシュルーム形(モメンタリ)以外
1/2正弦波 11ms:500m/s2
1/2正弦波 18ms:300m/s2
マッシュルーム形(モメンタリ)1/2正弦波
11ms:100m/s2

電気的特性

項目 仕様
接続電線サイズ IEC/EN60947-1 ねじ端子(M3プラス・マイナス両用ねじ角座金付):標準接点
最小:1x0.22mm2(ケーブルエンドなし)
最大:2x1.5mm2(ケーブルエンド付)
スプリング端子
最小:1x0.22mm2(ケーブルエンドなし)
最大:2x1.5mm2(ケーブルエンド付)
ねじ端子適合ドライバ
プラスドライバ:Pozidrive#1またはPhilips#1
マイナスドライバ:幅4~5.5mm
締付トルク0.8N・m(最大1.2N・m)
接点材質 銀合金(Ag/Ni) 標準接点(ねじ端子)
プラグイン端子
基板用
スプリング端子
金フラッシュメッキ
(Ag/Ni/Au)
微小電流用接点(ねじ端子)
微小電流用接点(基板用)
開放熱電流
(定格通電電流)
IEC/EN 60947-5-1 標準接点(ねじ端子):10A
プラグイン端子:10A
基板用:6A
スプリング端子:10A
定格絶縁電圧 IEC/EN 60947-1 標準接点(ねじ端子):Ui=600V 汚染度 3
プラグイン端子:Ui=250V 汚染度 3
基板用:Ui=250V 汚染度 3
スプリング端子:Ui=600V 汚染度 3
定格インパルス耐電圧 IEC/EN 60947-1 標準接点(ねじ端子):Uimp=6kV
プラグイン端子:Uimp=4kV
基板用:Uimp=4kV
スプリング端子:Uipm=6kV
定格動作特性
IEC/EN
60947-5-1
AC カテゴリ AC-15 標準接点(ねじ端子):
A600:(Ue=600V le=1.2A 又は Ue=240V le=3A 又は Ue=120V le=6A)
プラグイン端子
A300:(Ue=240V le=3A 又は Ue=120V le=6A)
基板用
B300:(Ue=240V le=1.5A 又は Ue=120V le=3A)
スプリング端子
A600:(Ue=600V le=1.2A 又は Ue=240V le=3A 又は Ue=120V le=6A)
DC カテゴリ DC-13 標準接点(ねじ端子)
Q600:(Ue=600V le=0.1A 又は Ue=250V le=0.27A 又は Ue=125V le =0.55A)
プラグイン端子
R300:(Ue=250V le=0.1A 又は Ue=125V le=0.22A)
基板用
R300:(Ue=250V le=0.1A 又は Ue=125V le=0.22A)
スプリング端子
Q600:(Ue=600V le=0.1A 又は Ue=250V le=0.27A 又は Ue=125V le =0.55A)
微小電流用接点特性 Max:12VA
Max:24V
Max:0.1A
電気的開閉耐久性
IEC/EN
60947-5-1
Appendix C
開閉頻度:3600回/時
負荷率:0.5
AC カテゴリ AC-15
耐久性100万回の時
ねじ端子シングル接点(標準接点)
24V
4A
120V
3A
230V
2A
ねじ端子ダブル接点、プラグイン端子、スプリング端子
24V
3A
120V
1.5A
230V
1A
DC カテゴリ DC-13
耐久性100万回の時
ねじ端子シングル接点(標準接点)
24V
0.5A
110V
0.2A
ねじ端子ダブル接点、プラグイン端子、スプリング端子
24V
0.4A
110V
0.15A
接触信頼性
故障率
IEC/EN
60947-5-4
クリーンな環境 標準接点:
・17V 5mA、 λ<10-8
・5V 1mA、 λ<10-7
微小電流用接点 :
・5V 1mA、 λ<10-8
粉塵のある環境 微小電流用接点(防塵形) :
・5V 1mA、 λ<10-7

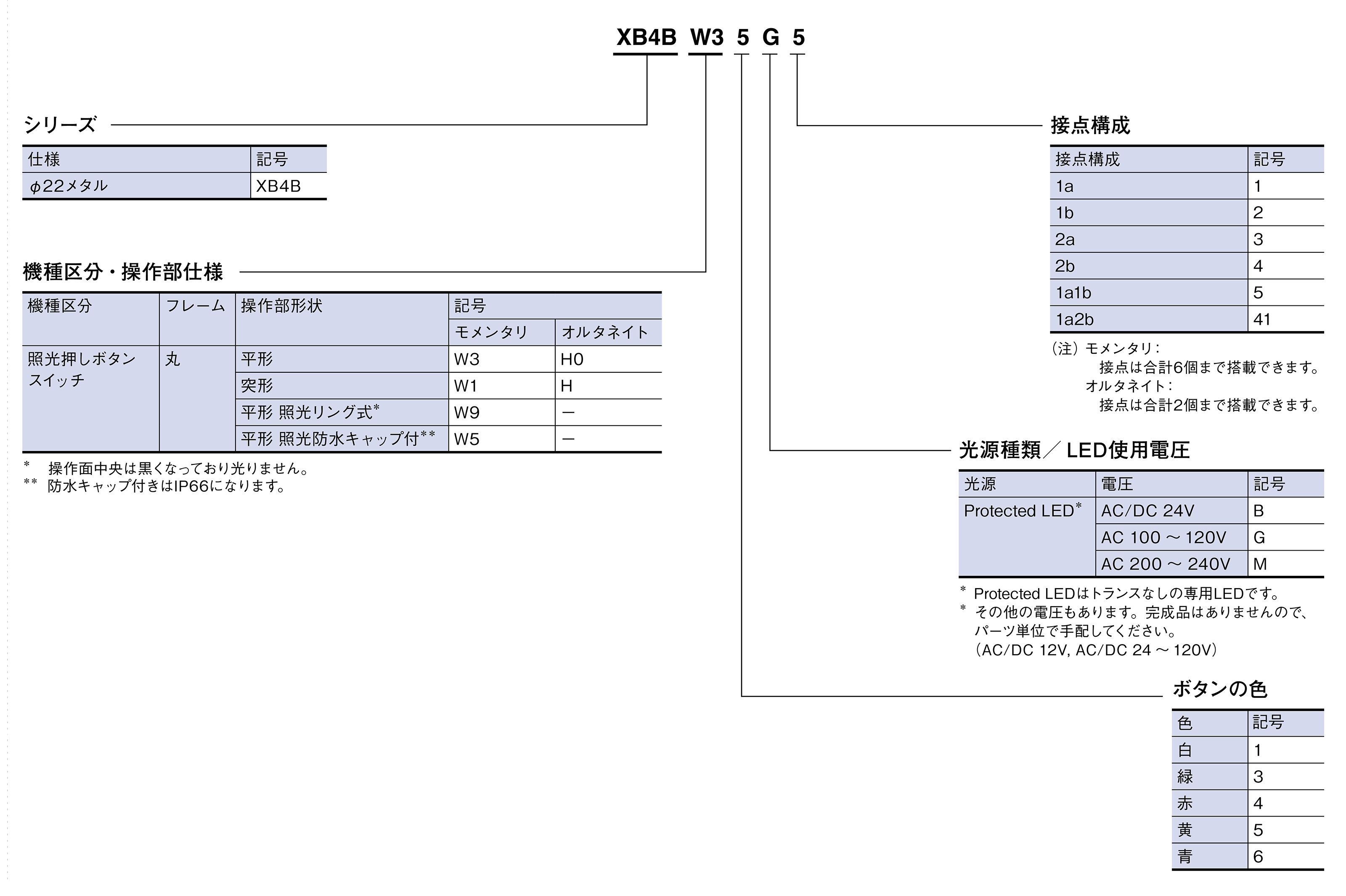

照光押しボタンスイッチ(例:XB4BW3形)

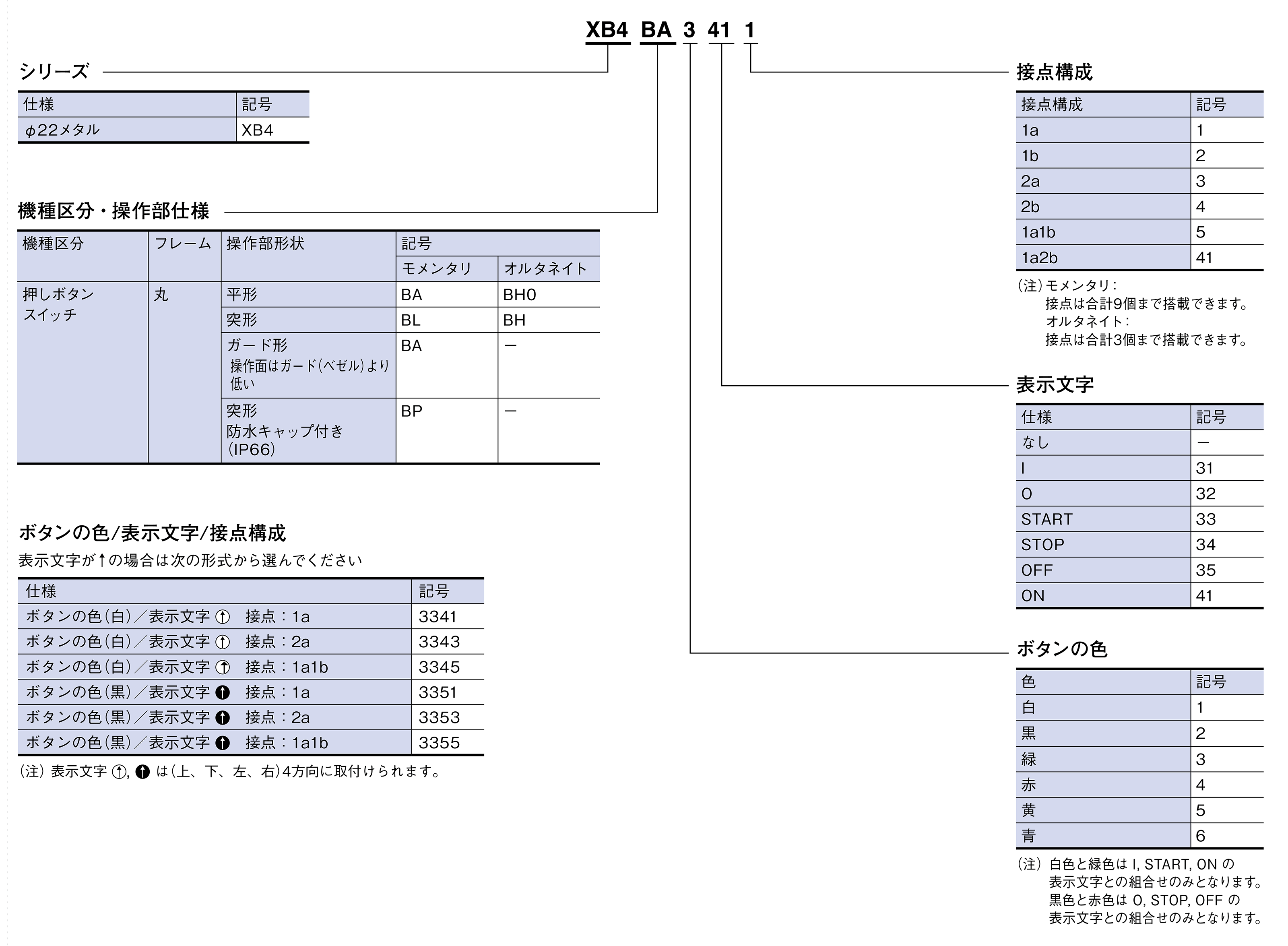

押しボタンスイッチ(例:XB4BA□形)

マッシュルーム形押しボタンスイッチ(例:XB4BC□形)

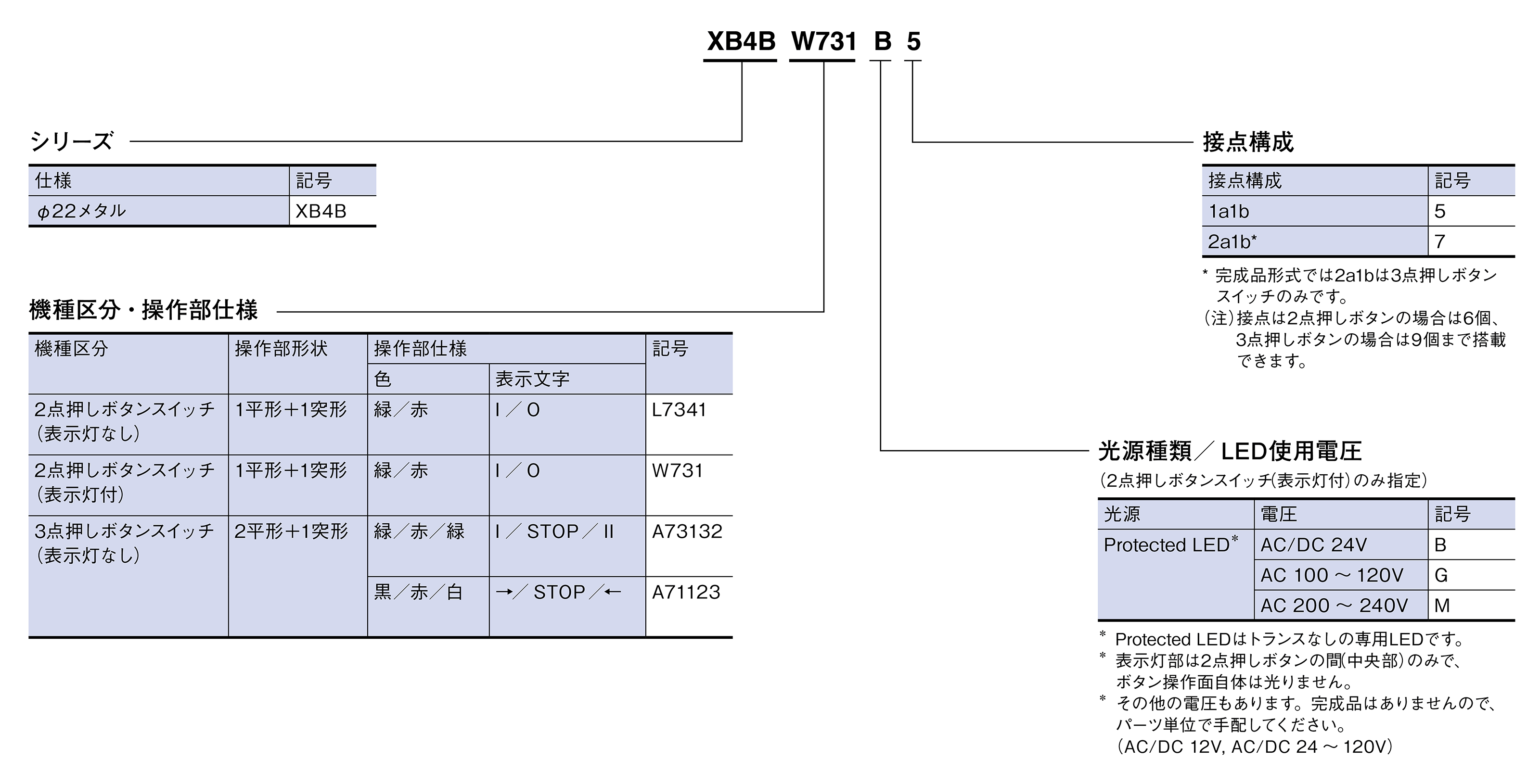

2点押しボタンスイッチ(例:XB4BW73731□形)

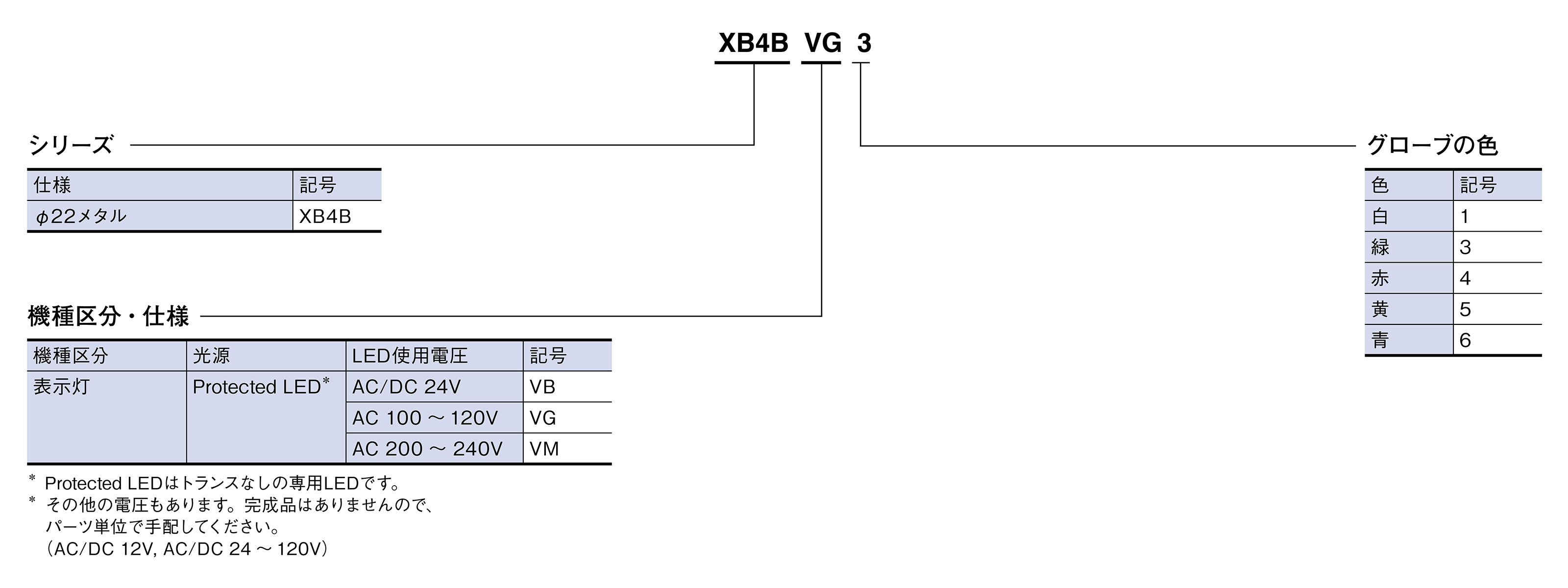

表示灯(例:XB4BVB□形, XB4BVG□形, XB4BVM□形)

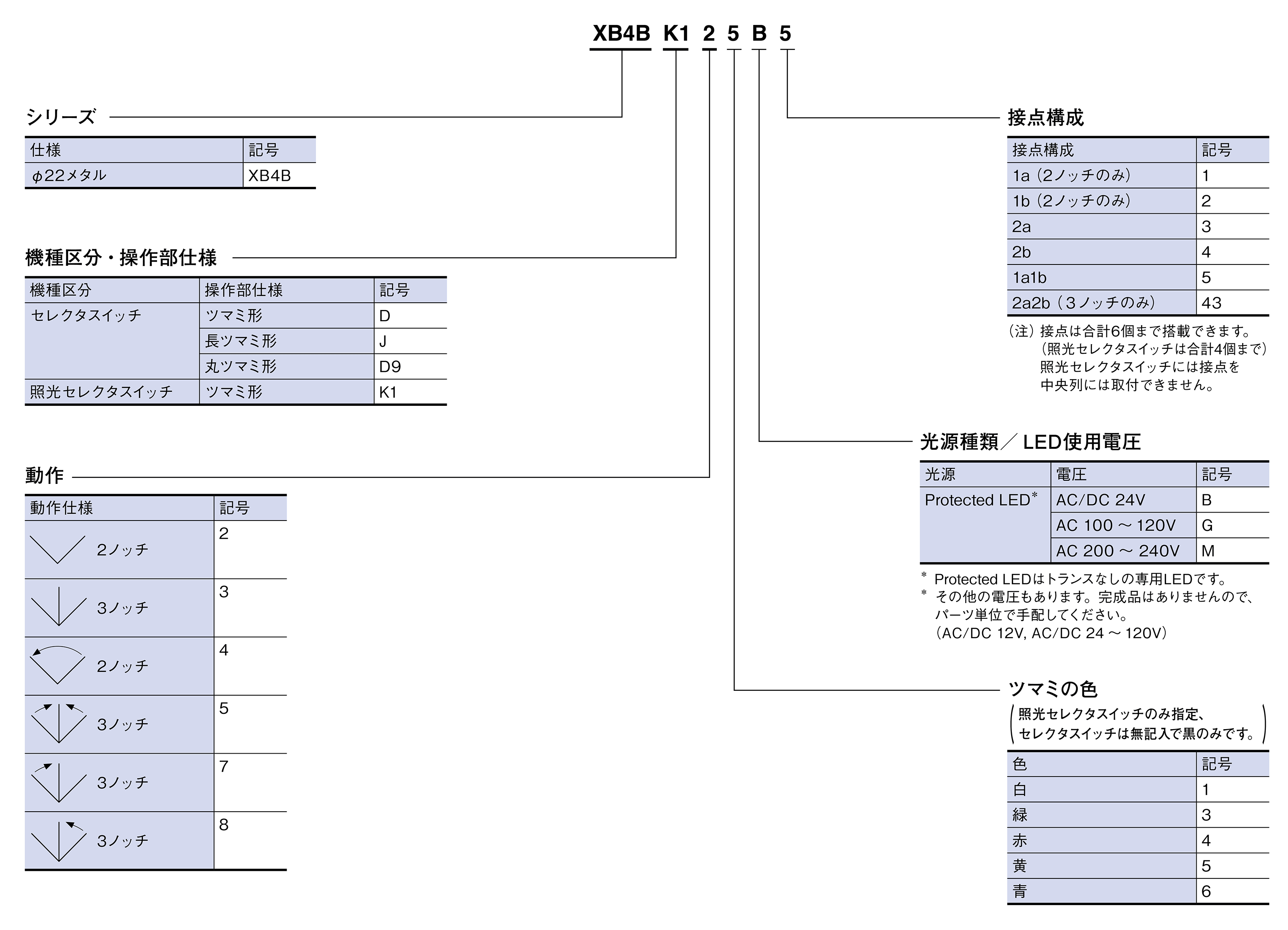

セレクタスイッチ(例:XB4BK1□形)

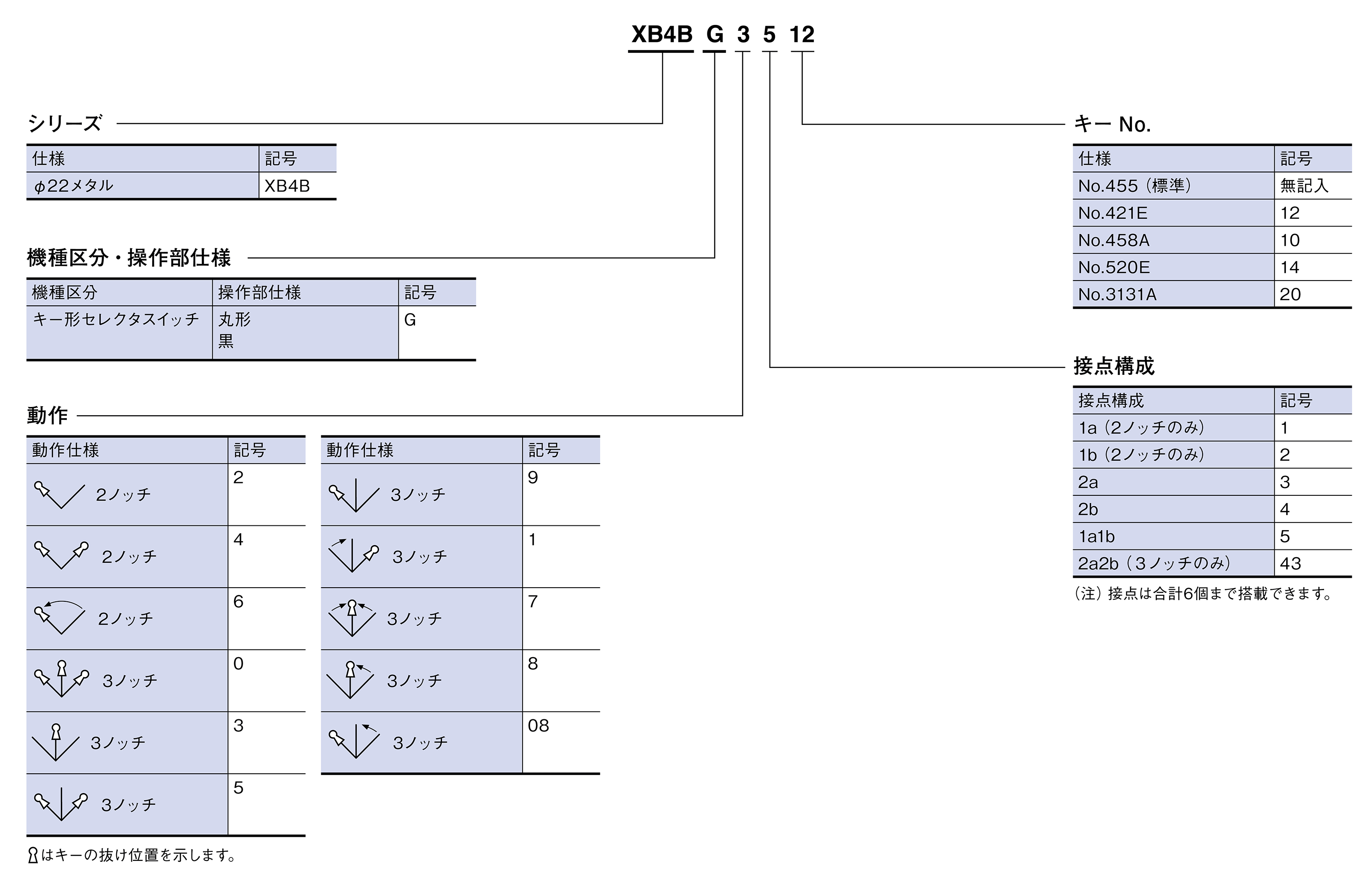

キー形セレクタスイッチ(例:XB4BG□形)

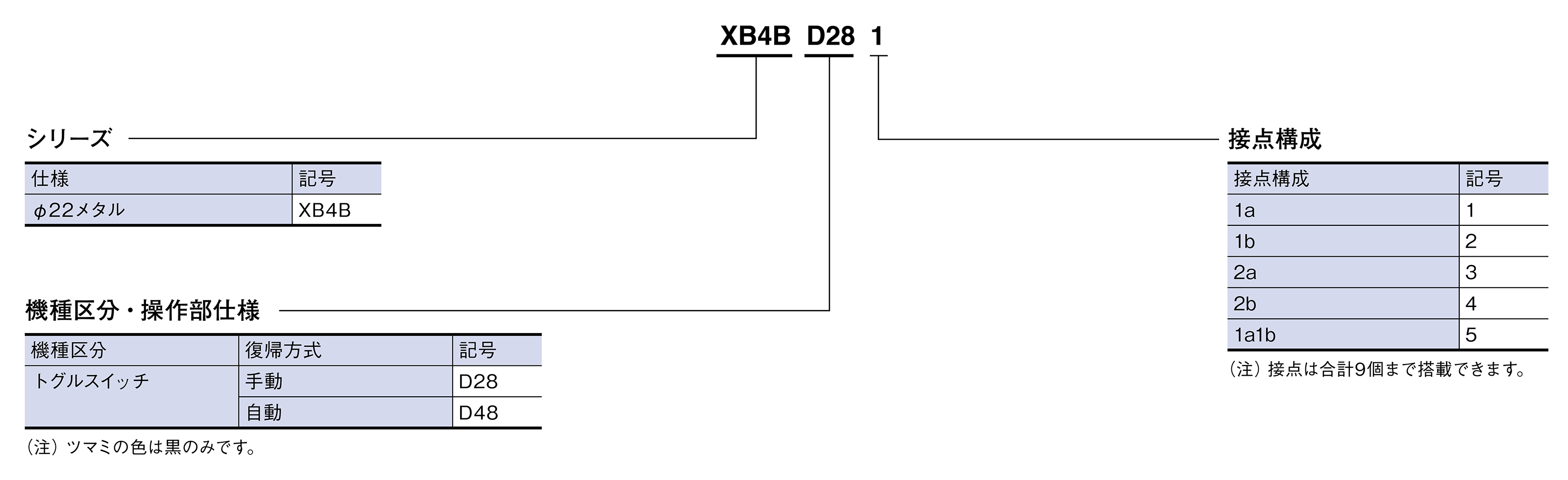

トグルスイッチ(例:XB4BD28□形, XB4BD48□形)

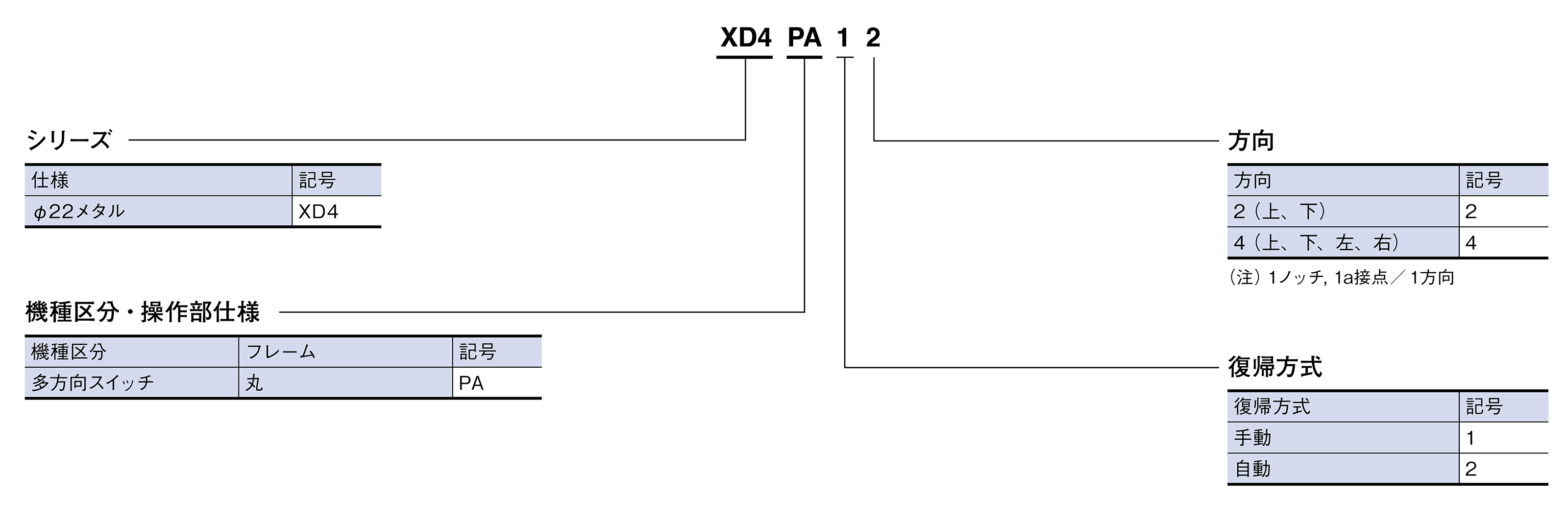

多方向スイッチ(例:XD4PA□2形)

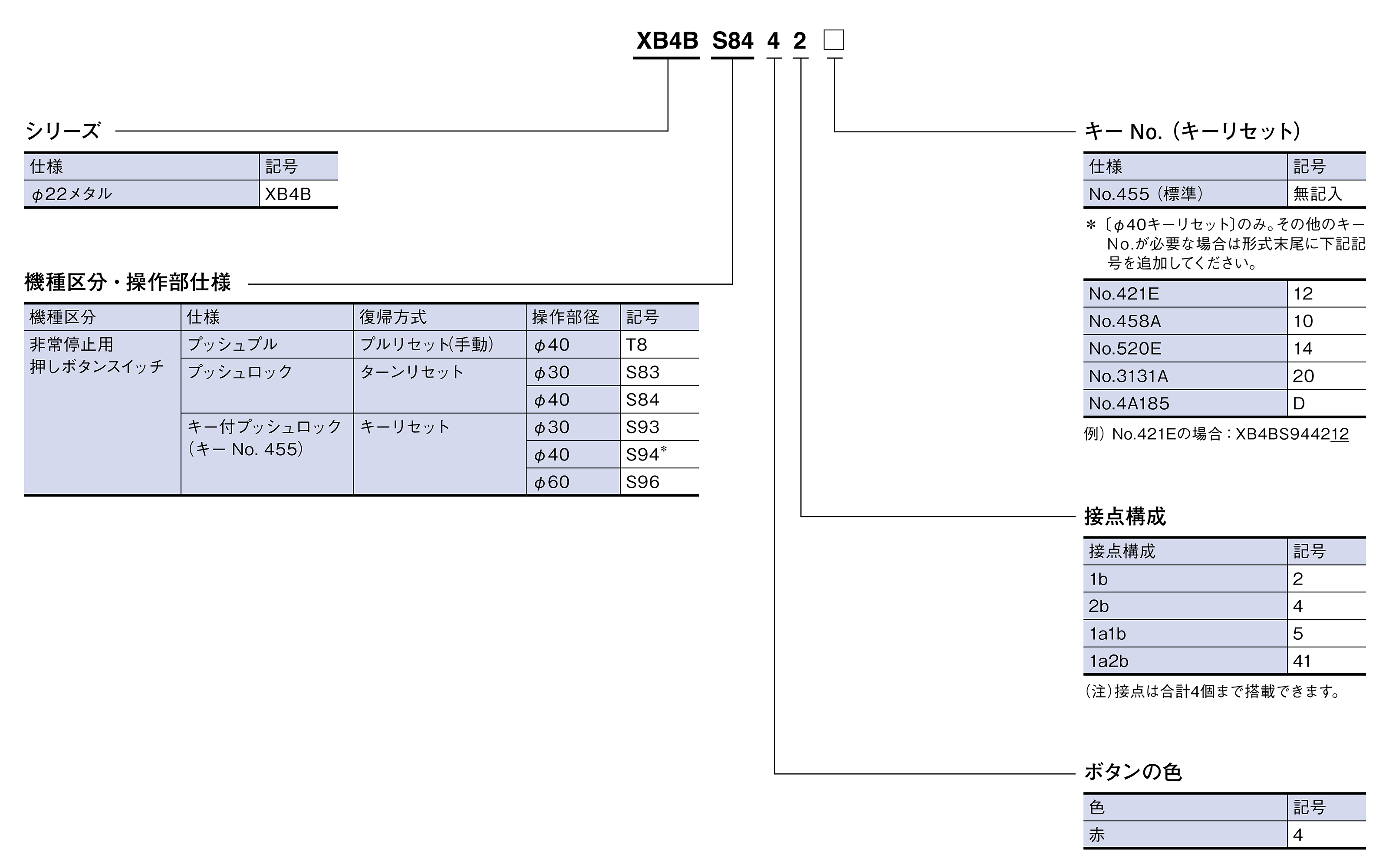

非常停止用押しボタンスイッチ(例:XB4BS844□形)

照光押しボタンスイッチ

押しボタンスイッチ

マッシュルーム形押しボタンスイッチ

2点押しボタンスイッチ、3点押しボタンスイッチ (モメンタリ)

非常停止用押しボタンスイッチ

表示灯

セレクタスイッチ、照光セレクタスイッチ

キー形セレクタスイッチ

トグルスイッチ

多方向スイッチ
