Harmonyシリーズ XB4R・XB5R形(ワイヤレス押しボタンスイッチ)

ワイヤレス化による究極の省配線設計。
ワイヤレス押しボタンスイッチはバッテリー不要です。

配線不要 自己発電でバッテリーも不要 どこからでもスイッチON

ワイヤレス化により、押しボタンスイッチ(Φ22)と制御盤間の配線が
不要の省配線設計が可能になりました。
今まで操作スイッチの設置が困難だった場所や設備、フォークリフトやトロリーなど
の移動体への設置も可能になり、大幅な利便性向上も望めます。
また、押しボタンスイッチは操作力を利用して発電する小型発電機を内蔵しています
ので、バッテリーが不要で保守・メンテナンスも省力化できます。

動作距離は最長100m

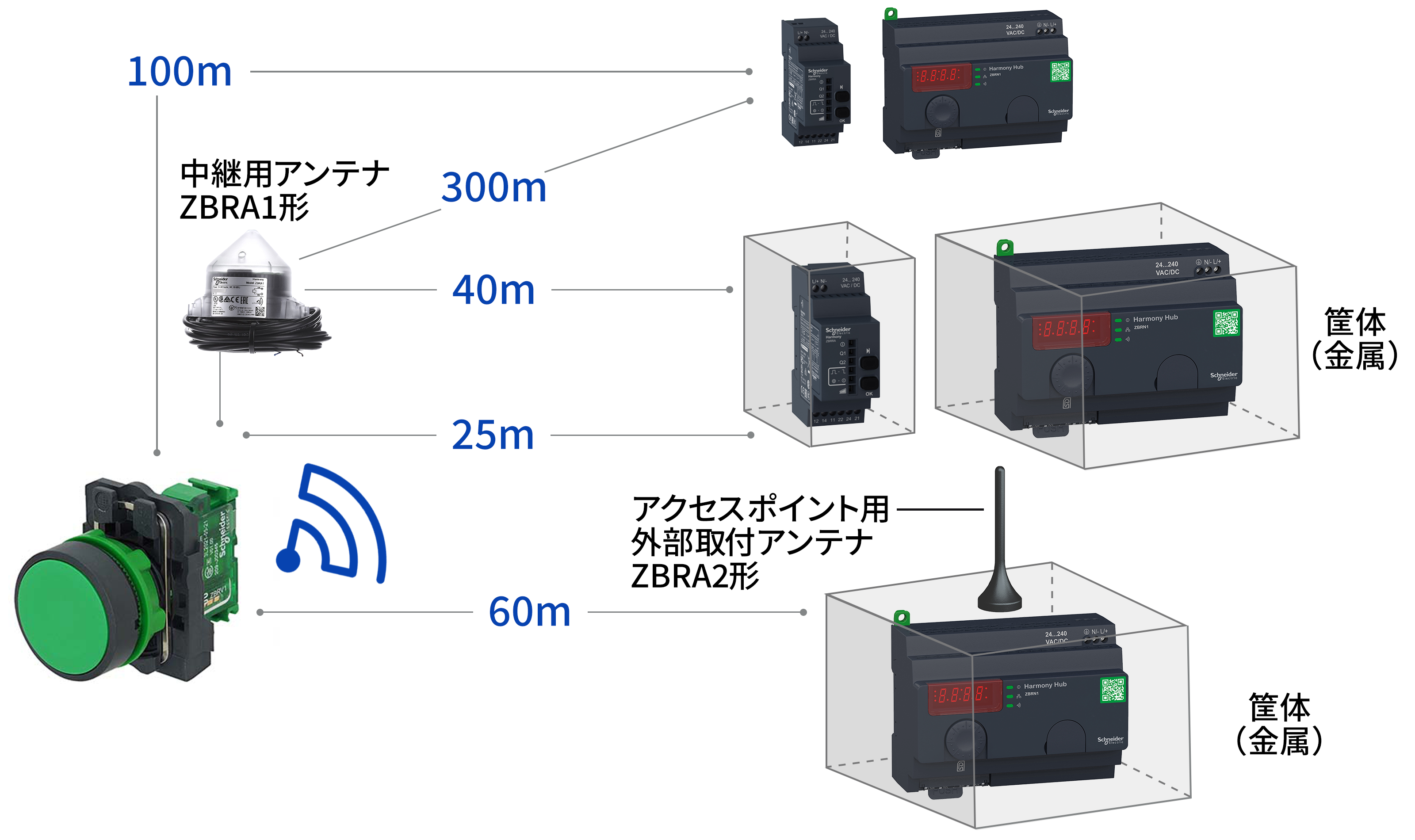

到達可能距離(目安)

100m:障害物の無い場合
25m:受信器が金属製の筺体内に設置されている場合
300m:中継用アンテナが送信器と受信器の間に位置している場合

送信の妨げになる障害物を迂回し、あるいは到達距離を拡大するために中継用アンテナ(ZBRA1)も使用可能。

多彩な動作が可能

押してON/OFFのワンショットやエッジ、押す間ONのモメンタリ出力で寸動操作など、多彩な操作が実現できます。

  • ・標準動作送信器・・・・・「ワンショット」、「エッジ」、「開始/停止(連続出力)」の3タイプの動作モードが選択可能。
  • ・モメンタリ送信器・・・・・モメンタリ動作のみ可能。

使い方いろいろ

送信器も各種用意しています。

  • ・メタルボディタイプ・・・・・ZB4RTA□形
  • ・プラスチックボディタイプ・・・・・ZB5RTA□形
  • ・マッシュルーム形・・・・・ZB5RTC2形
  • ・ローププルスイッチ・・・・・ZBRP1形

さらに、持運び用モバイルボックス(ZBRM01、ZBRM21、ZBRM22形)でスイッチの持ち運びが可能。

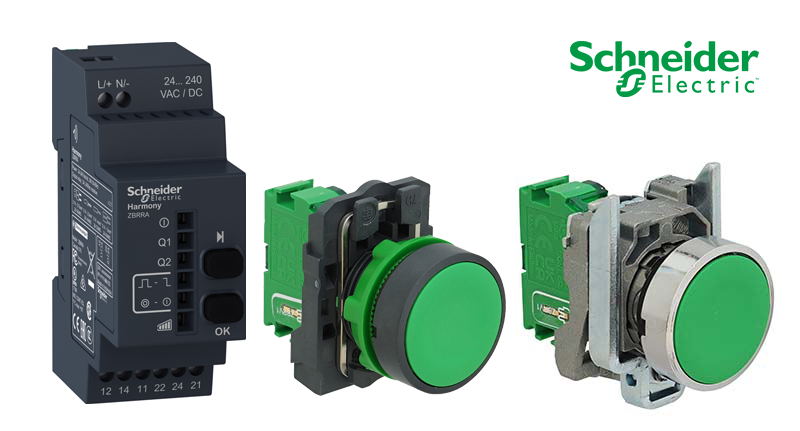

受信器も使用回路に合わせて選択可能

プログラマブル受信器

  • ・リレー出力(2c)タイプ・・・・・ZBRRA形
  • ・4PNP出力タイプ・・・・・ZBRRC形

アクセスポイント

  • ・イーサネット通信、Modbus/TCP・・・・・ZBRN1形 ※通信モジュールZBRCETHが必要。
  • ・シリアル通信(RS-485)、Modbus・・・・・ZBRN2形

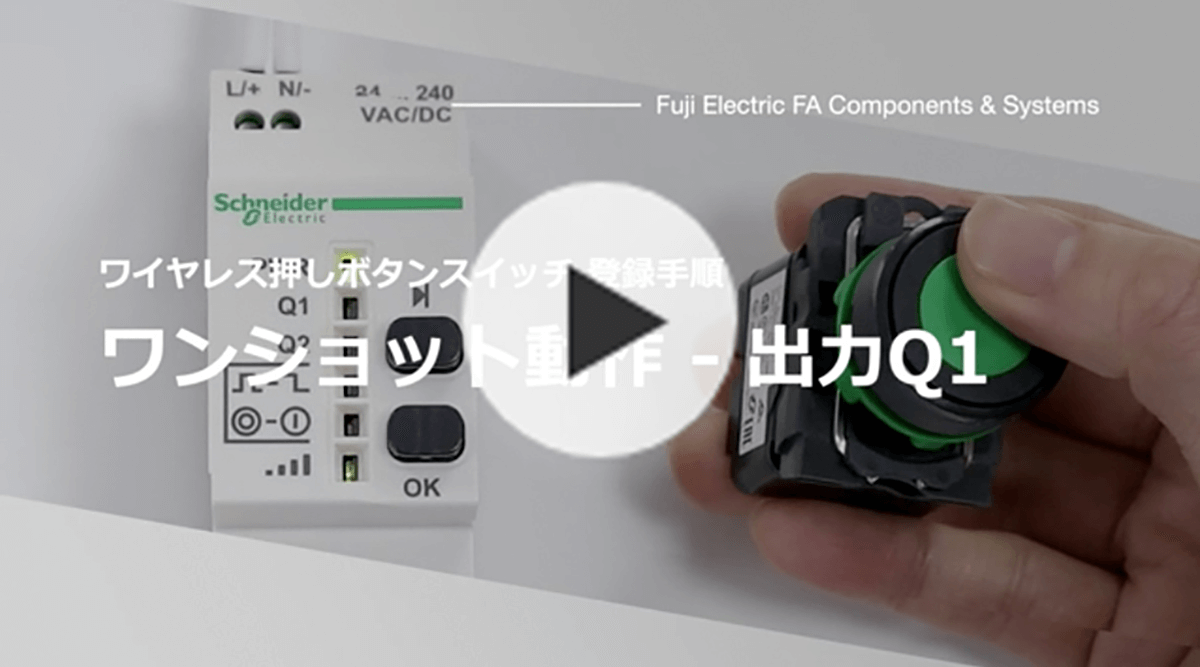

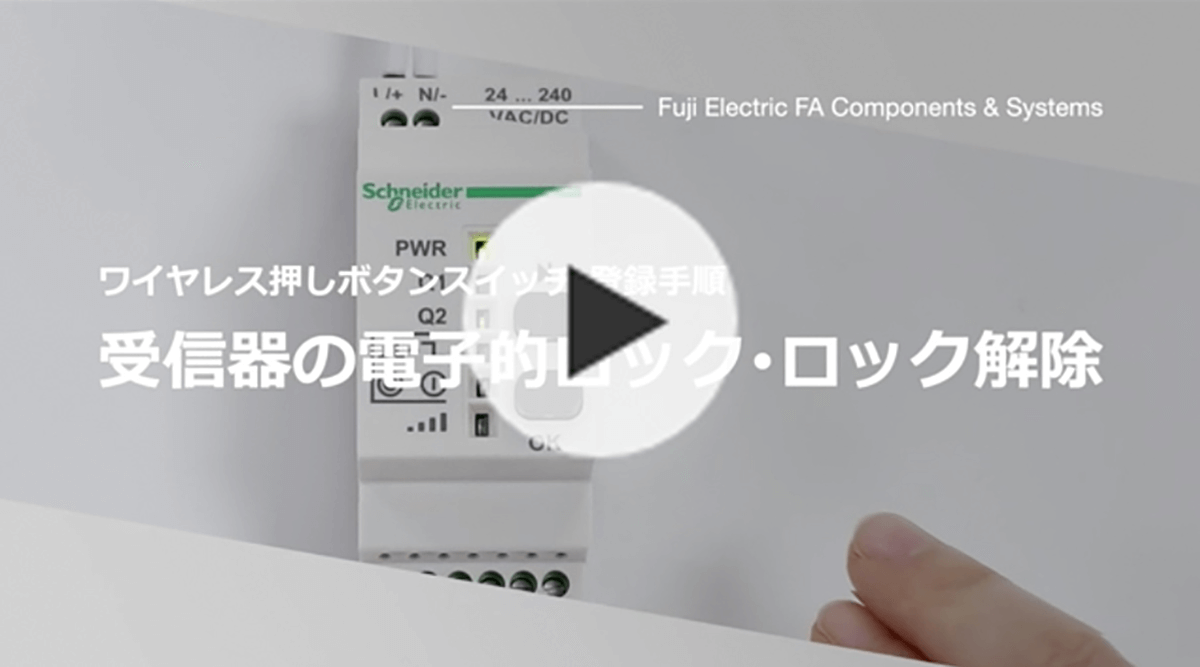

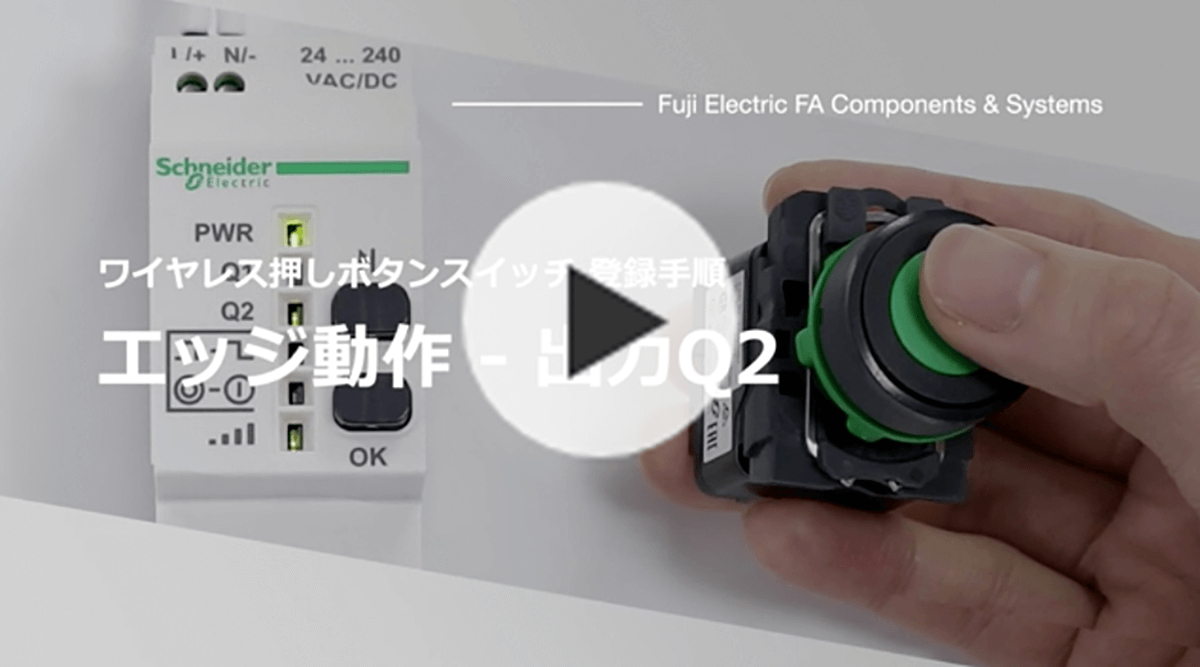

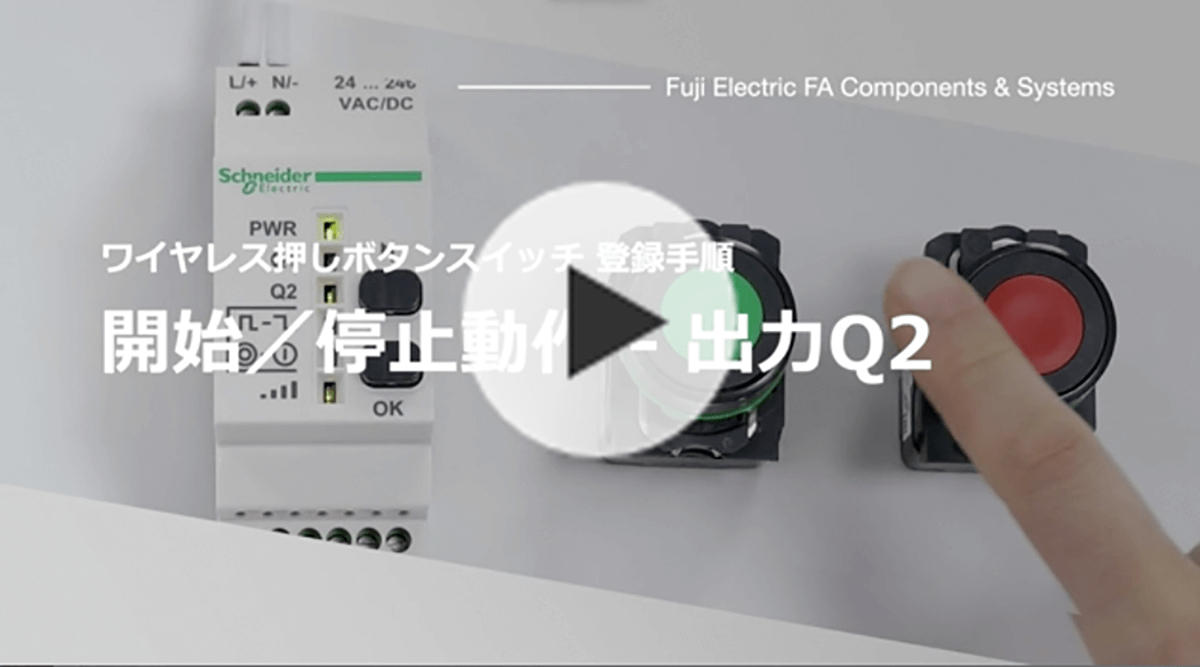

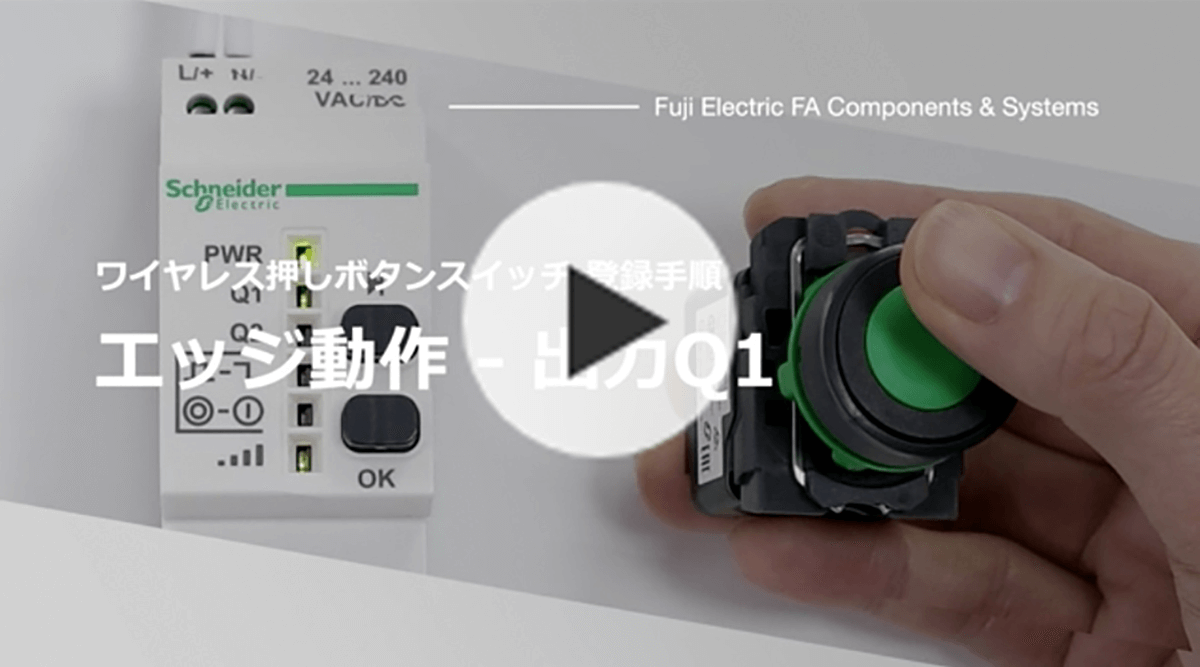

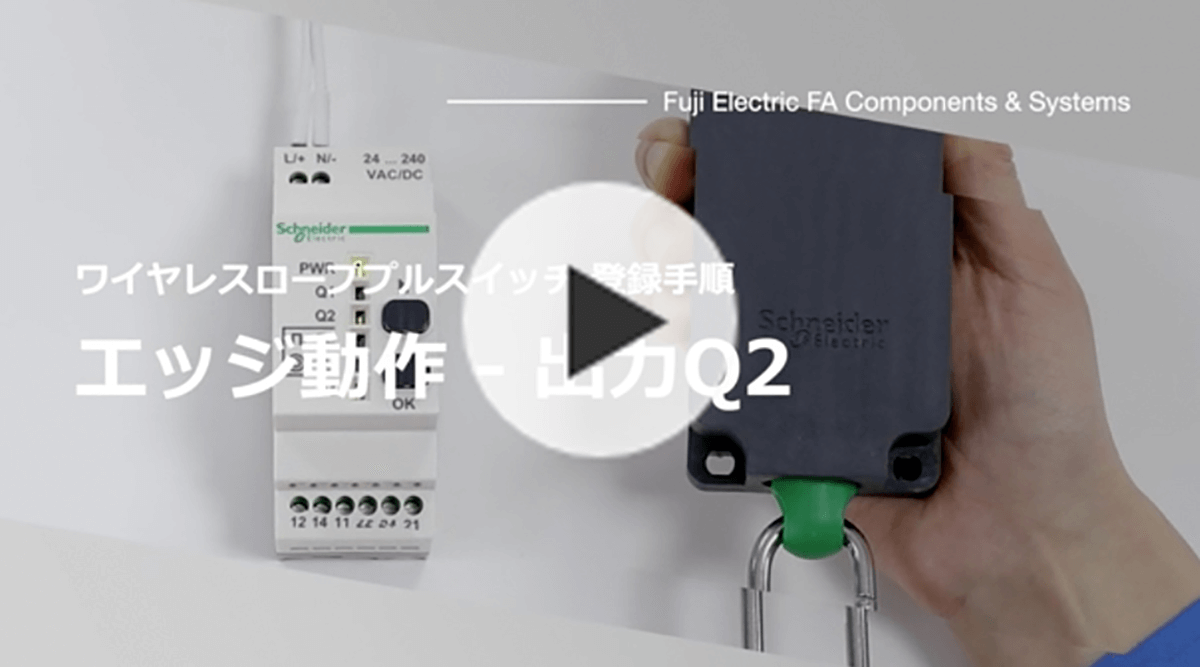

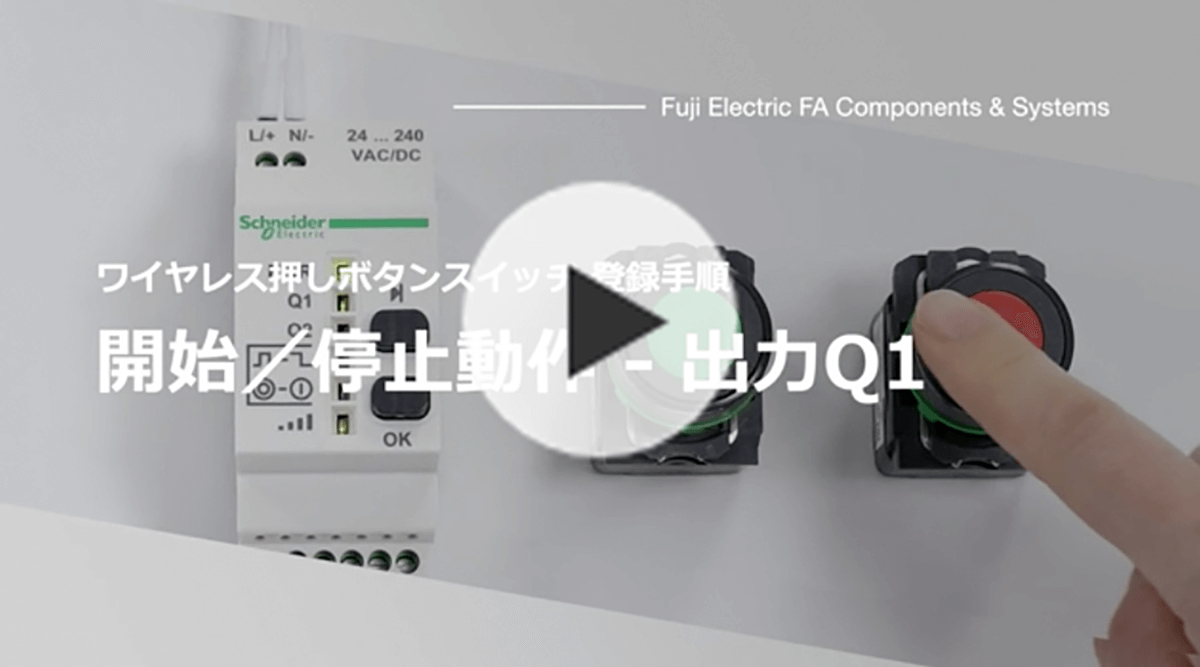

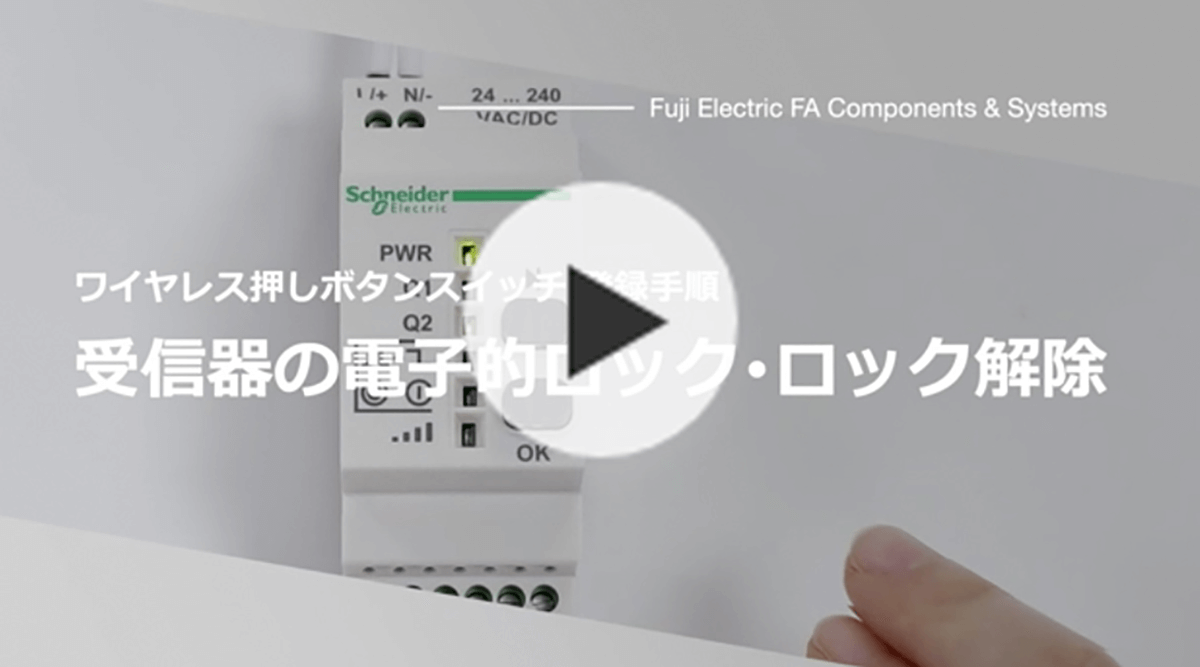

簡単登録

受信器への送信器の設定登録は、受信器正面の2つのボタンを操作して登録モードにしたら、
受信器の近くで送信器を3回操作するだけで登録完了です。
送信器を複数台登録する場合は同じ操作を繰返して登録します。

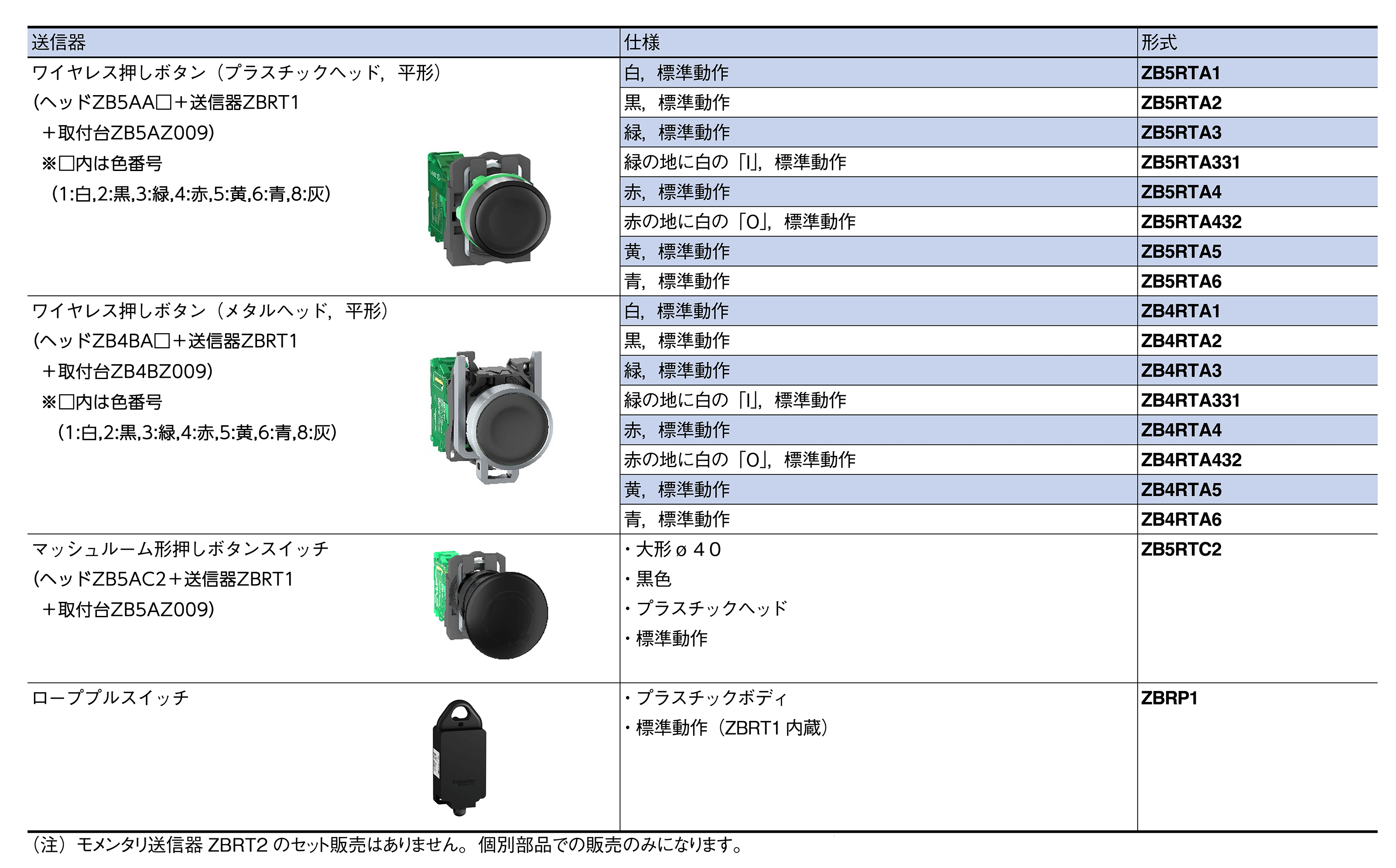

送信器

項目 押しボタンスイッチ マッシュルーム形
押しボタン
スイッチ
ローププルスイッチ 送信器
ZB4RTA□
ZB5RTA□
ZB5RTC2 ZBRP1 ZBRT1 ZBRT2
環境特性 周囲温度 保管時:-40~+70℃
動作時:-40~+70℃
保管時:-40~+70℃
動作時:-25~+70℃
保管時:-40~+70℃
動作時:-40~+70℃
相対湿度 95%RH以下
(-40~+70℃にて)
結露のないこと
95%RH以下
(-25~+70℃にて)
結露のないこと
95%RH以下
(-40~+70℃にて)
結露のないこと
保護構造 IEC 60529 に準拠 IP66(前面)
IP67(前面)
IP69(前面)
IP69K(前面)
IP66 IP30
(送信器単体)
NEMA250 に準拠 - NEMA 4X -
耐衝撃保護 IEC 50102 に準拠 IK 03 IK 05 IK 03
取付け方法 ø22穴 吊り下げ
壁面にネジ留め
ø22穴
(ヘッドとの組合せ状態にて)
吊り下げロープの最大径 - ø 10mm -
機械的性能 操作力 10N けん引力:45~1000N 10N
ロープの質量 - 最大 500g -
機械的耐久性 100万回 40万回
ヘッド締付トルク プラスチック・ヘッド 2.0~2.2N・m 2.0~2.2N・m - 2.0~2.2N・m
金属ヘッド
(基部のネジ)
0.8~1.2N・m - - 0.8~1.2N・m
ローププルスイッチ - - 1.8~2.2N・m -
無線伝送特性 周波数/プロトコル 2,405MHz/ZigBee Green Power対応
特定無線設備の技術基準適合証明 209-J00345
伝送距離
※ 伝送距離は使用環境により異なる場合がございます。
約100m(障害物の無い場合)
約25m(送信器はプラスチックのボックス内。受信器は金属筺体内。)
約300m(送信器はプラスチックのボックス内。受信器は金属筺体内。中継用アンテナを使用)

(注)ヘッドのパネル取付、モバイルボックス取付時の締付トルクは、プラスチックヘッド:2.2N・m(±0.2)、メタルヘッド:0.8N・mです。

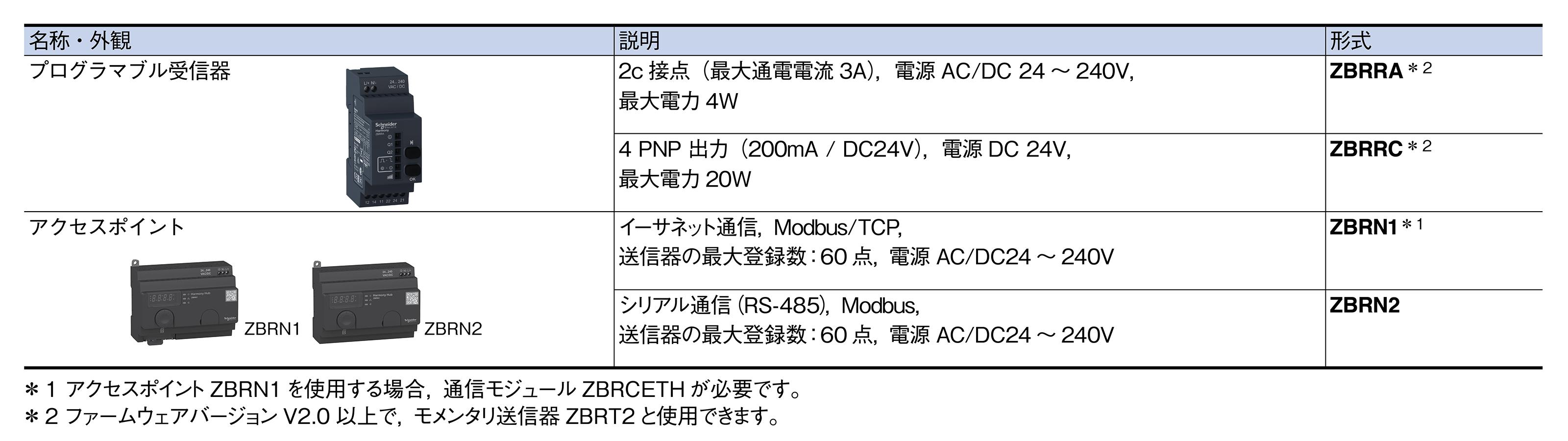

受信器

項目 プログラマブル受信器
(トランジスタ出力)
プログラマブル受信器
(リレー出力)
簡易受信器
(リレー出力)
ZBRRC ZBRRA パッケージセット品のみ
環境特性 周囲温度 保管時 -40~+70℃
動作時 -25~+55℃
相対湿度 90%RH以下
(-25~+55℃にて)
結露のないこと
保護構造 IEC 60529 に準拠 IP20
取付け方法 ネジ/レール(DIN 35mm)
電気的特性 定格絶縁電圧 IEC 60664-1 に準拠 60V 250V
締め付けトルク EN/IEC 60947-1 に準拠 0.5~1.0N・m
電源の特性 定格使用電圧 DC 24V
(+20/-15%)
AC/DC 24~240V
(±10%)
DC 24V
(+20/-15%)
周波数 - 50/60Hz ±10% -
消費電力(最大) 20W 4W 4W
出力特性 出力のタイプ 200mA/DC
24VのPNP出力×4
2c接点
最大通電電流 3A
1c接点
最大通電電流 3A
出力の機能 ワンショット
(500ms±15%)
モメンタリ
ワンショット
(500ms±15%)
エッジ
開始/ 停止
モメンタリ
ワンショット
(500ms±15%)
最大開閉電流 200mA 5A
電気的耐久性 - 10万回
機械的耐久性 - 100万回
無線伝送特性 周波数 2,405MHz
プロトコル ZigBee Green Power対応
反応時間 < 30ms(送信器のクリック後)
保存できる送信器IDの数 受信器当たり最大32
(2出力の受信器の例:32/0、16/16)
1
(簡易受信器はセットの送信器のみと使用可)

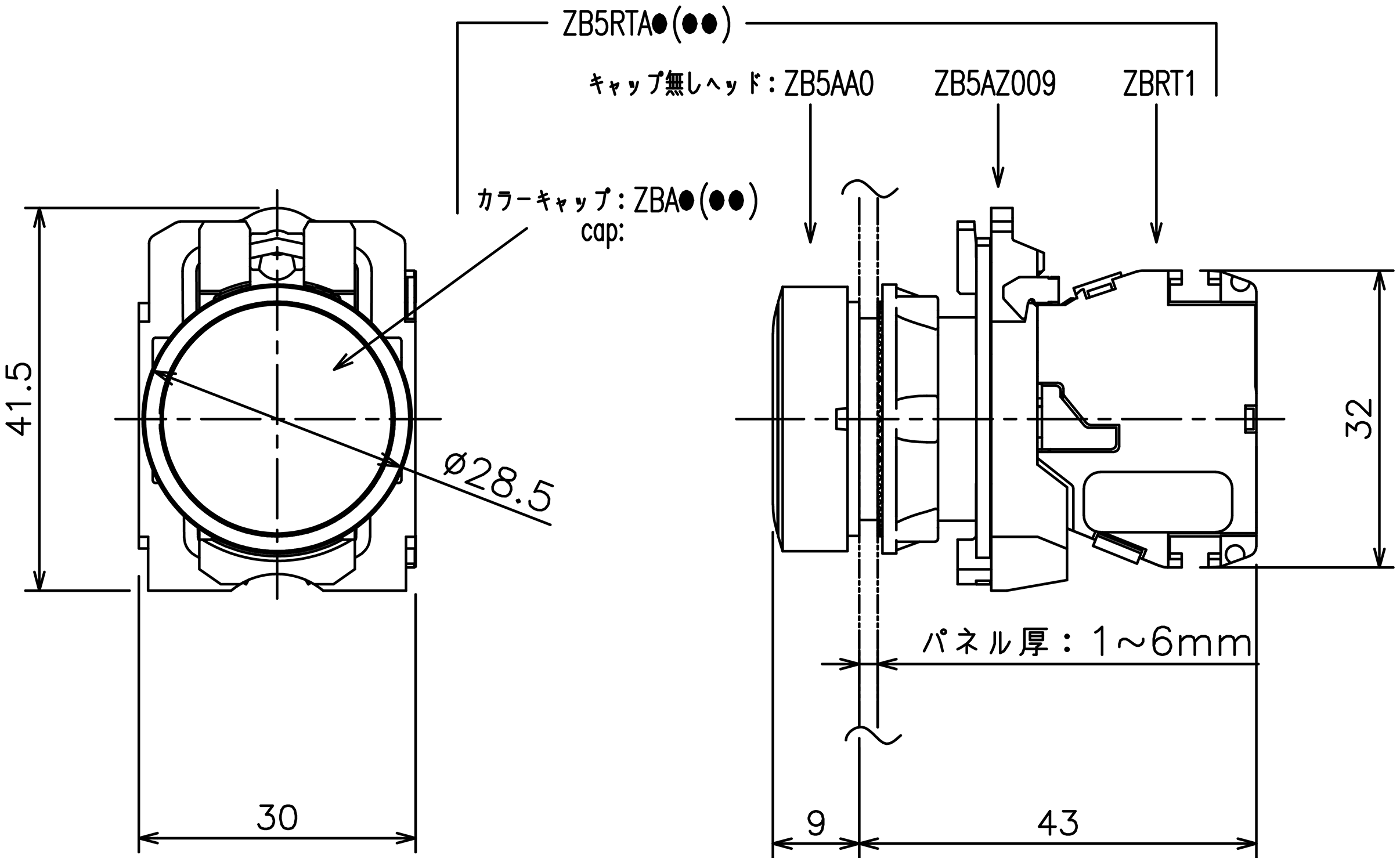

プラスチックヘッド押しボタン(送信器)

ZB5R●A●●●

メタルヘッド押しボタン(送信器)

ZB4R●A●●●

マッシュルーム形押しボタン(送信器)

ZB5RTC2

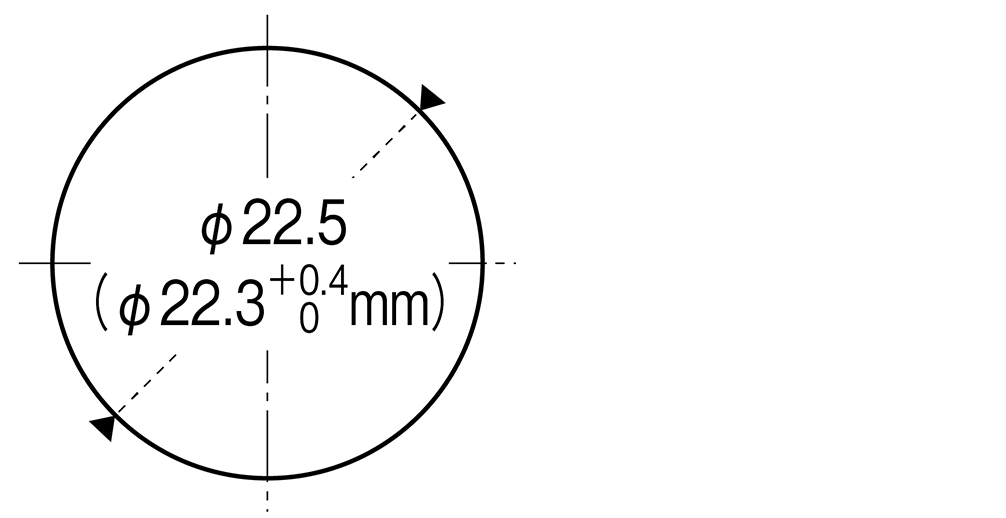

パネルカット寸法

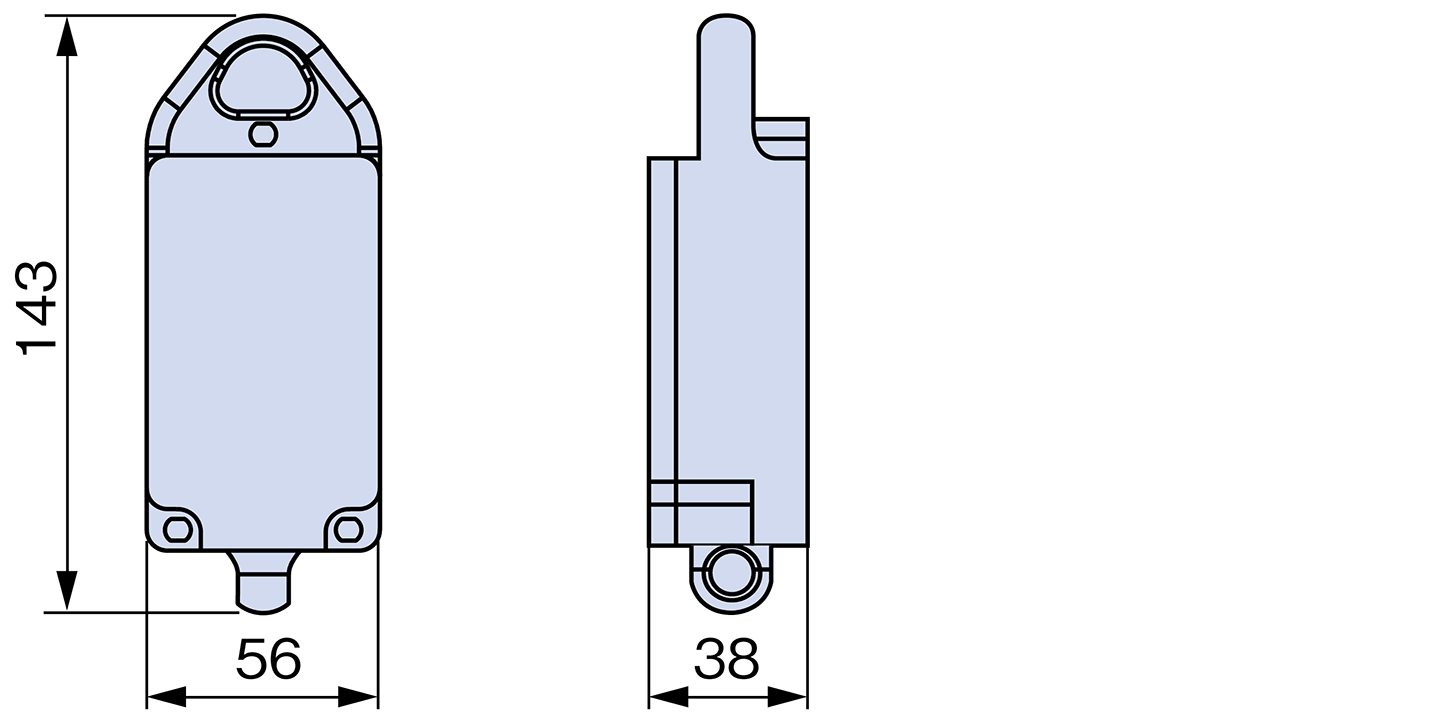

ローププルスイッチ(送信器)

ZBRP1

プログラマブル受信器

ZBRRA,ZBRRC

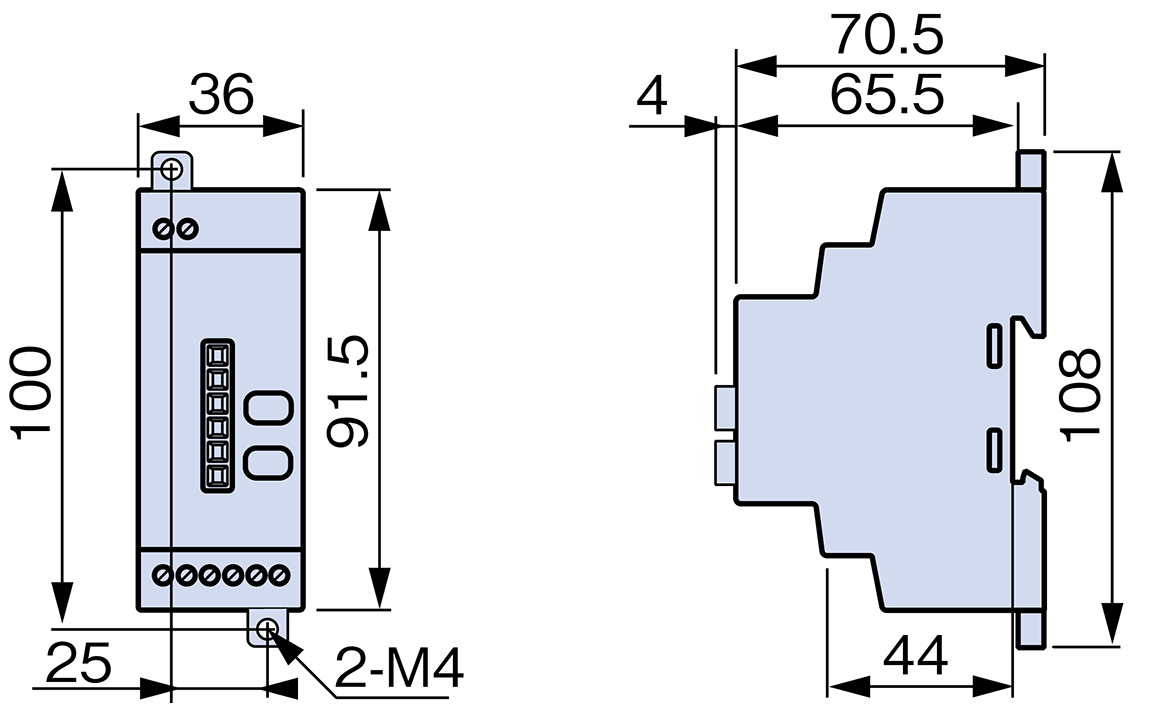

簡易受信器

※ パッケージセットXB4RFB01およびXB5RMB03の付属受信器

吊り下げ式モバイルボックス(オプション)

ZBRM21,ZBRM22

壁掛けホルダー(オプ ション)

ZBRACS

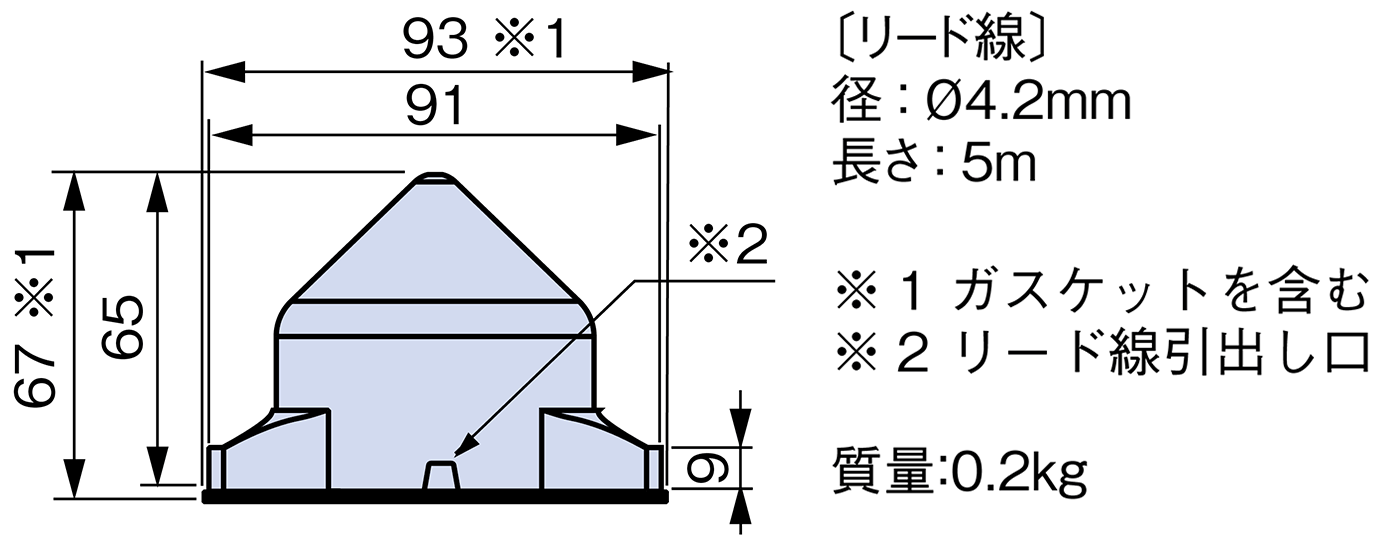

中継用アンテナ(オプション)

ZBRA1

ワイヤレス押しボタン(送信器セット形式)

受信器
