仕様・図面

仕様
本体内蔵センサ 測定項目 加速度（3軸）
サンプリング周波数 800Hz
測定レンジ ±8G
分解能 12bit
絶対値精度 ±5%FS以内（-4G ～ +4G）
外部接続センサ入力（AI） 入力点数※1 4点
サンプリング周波数 ch1：10Hz ～ 1MHz、ch2-4：10Hz ～ 40kHz（ch1-4の合計最大1MHz）
入力インタフェース 0-3.3V
分解能 12bit
変換精度 ±5%FS以内
外部入力（DI） 入力点数 1点（無電圧接点）
用途 計測開始・終了トリガ
外部通信 通信方式 無線LAN（IEEE802.11a/g/n 2.4/5.0GHz帯）
転送方式 FTP通信（通信異常時は内部メモリに保存して通信正常時にリトライ）
認証方式 WPA認証
測定データファイル形式 バイナリファイル
コマンドファイル形式 テキストファイル
計測トリガ種類 計測開始トリガ 本体内蔵センサ測定値、外部接続センサ入力値（AI）、外部トリガ入力（DI）、定周期、サーバコマンドから選択
計測終了トリガ 本体内蔵センサ測定値、外部接続センサ入力値（AI）、外部トリガ入力（DI）、計測時間設定から選択
プリトリガ 計測開始前・終了後のデータを追加取得可能（最大各2秒）
連続計測時間 最大15分（1分を超過した場合は1分毎にファイル分割送信）
時刻校正 NTPサーバによる時刻自動校正
寸法 100（W）×100（D）×25（H）mm（本体ケース部）
質量 250g以下
動作温度 -10 ～ 50℃（連続動作周囲温度：40℃以下）
動作湿度 30 ～ 90%RH（結露なきこと）
保護構造 IP67
取付方法 ネジ取付
電源※2 DC24V±10%
外部接続センサ用電源 3.0V出力、平均電流120mA以下
消費電力 約6W（外部接続センサ用電源未使用時）
海外規格対応 CEマーキング

※1

外部接続センサに3軸の加速度センサを接続する場合、合計3chのAI入力を使用しますので、ご注意ください。

※2

本製品に電源ケーブルは付属していません。外部電源がない場合、産業用バッテリによる給電も可能です。

外形図・取付図

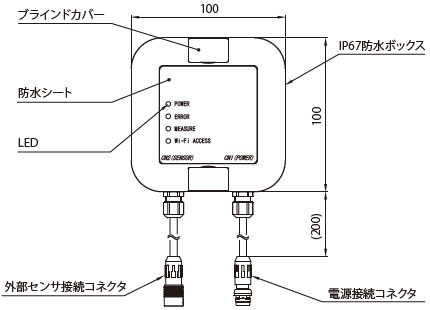

■ 外形図

外形図

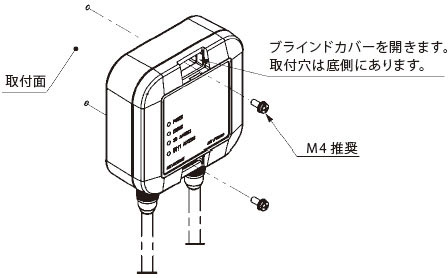

■ 取付図

取付図
