ポータブル形超音波流量計 <Portaflow-C>

小形、軽量のポータブルタイプの 超音波式液体流量計です。測定データはSDカードへ保存できます。

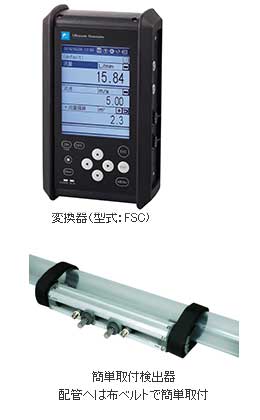

形式 : FSC

  • 小形で軽量1kg
  • バッテリ駆動で12時間の連続動作
  • 豊富な検出器種類(口径13~6000mmに対応)
  • 高精度±1%、高速応答1秒以下
  • デジタル信号処理で気泡耐量が向上
  • 大型カラー液晶
  • SDカードで測定データを大容量保存
  • シリアル通信USBポート付
  • 温度センサ入力による熱量演算機能付
  • プリンタ付(オプション)
  • ドップラ式検出器で流速分布表示が可能(オプション)

プリンタ付き(オプション),検出器(形式:FSS)

消費熱量演算機能を内蔵

冷暖房設備で液体の熱量を測定する機能。「送り側の熱媒体の温度」と「返り側の熱媒体の温度」を測定して消費熱量を演算。出力信号:DC4~20mA 1点

大型LCD表示画面

SDカード保存データはパソコンで再生可能

主な仕様

適用流体 超音波が通る均一な液体
水、温水、蒸留水、アルコールなど
適用配管内径 13mm~6000mm(検出器による)
測定流体温度 -40~+200℃(検出器による)
測定流速レンジ 0~±32m/s(最小±0.3m/s)
測定精度 ±1.0% of rate(流速による)
演算・出力周期 1秒
測線 伝搬時間差式(1測線)
表示器 バックライト付きカラーLCD
アナログ出力信号 DC4~20mA(1点)
アナログ入力信号 DC4~20mA/DC1~5V(2点)
電源電圧 内蔵バッテリ(満充電で連続12時間動作)
変換器構造 IP64
変換器大きさ 210×120×65mm
変換器質量 約1kg
SDカード 512MBで約2年分のデータ保存が可能
シリアル通信 伝送データ(瞬時値,積算値等SDカードの保存データ)
USBポートを使用
伝送距離:最大3m
機能 ダンピング時定数(0~100秒)
瞬時値表示(10桁)各種流量単位設定可能
積算表示(10桁)各種流量単位設定可能
消費熱量演算
自己診断(バッテリ低下,センサからの受信波診断)
フラッシュメモリ(配管,流体、センサ等の測定パラメータ)
登録サイト数32ケ所
ゼロ調整(セットゼロ/クリアゼロによる)
グラフ表示
波形表示
正逆流量測定
低流量カット(0~5m/s)
オプション プリンタ:画面ハードコピー、定周期プリント、ロガーデータプリント
流速分布測定用検出器:瞬時値、平均値の流速分布表示
ポータフローC ソフトウェアダウンロード

・ポータフローC 本体のソフトウェアを1形から3形(Ver.3.00)へまたは2形から3形(Ver.3.00)へ更新します。

・本体形式のご確認
FSC□□□□■-□0□
                 ↑
8桁目が[1]または[2]の場合ソフトウェアの更新が必要です。

Windows 8.1/10の場合

・ポータフローC本体をWindows 8.1/10へ対応するため更新します。
・ポータフローC本体をWindows 8.1/10へ対応を行った場合、パソコンローダソフトウェアを
   3形(Ver.3.000)へ更新する必要があります。

Windows 2000/XP/Vistaの場合

  • ポータフローC本体をWindows 8.1/10への更新を行った場合、Windows 2000/XP/Vistaでは
    動作ができなくなります。
  • ポータフローC本体をWindows 8.1/10への更新を行った場合、1形および2形のパソコンローダ
    ソフトウェアは互換性がなくなるため動作ができなくなります。
  • Windows 7は、いずれのパソコンローダソフトウェアにも対応しています。
